江苏省消防给水及消火栓技术规范问题讨论

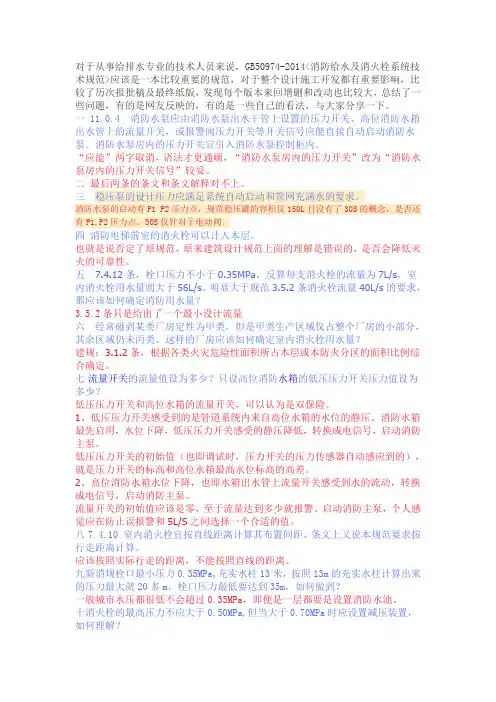

对于从事给排水专业的技术人员来说，GB50974-2014<消防给水及消火栓系统技术规范>应该是一本比较重要的规范，对于整个设计施工开发都有重要影响，比较了历次报批稿及最终纸版，发现每个版本来回增删和改动也比较大，总结了一些问题，有的是网友反映的，有的是一些自己的看法，与大家分享一下。

一 11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。

消防水泵房内的压力开关宜引入消防水泵控制柜内。

“应能”两字取消，语法才更通顺，“消防水泵房内的压力开关”改为“消防水泵房内的压力开关信号”较妥。

二最后两条的条文和条文解释对不上。

三稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

消防水泵的启动有P1 P2压力点，规范稳压罐的容积仅150L且没有了30S的概念，是否还有P1,P2压力点。

30S仅针对于电动阀。

四消防电梯前室的消火栓可以计入本层。

也就是说否定了原规范，原来建筑设计规范上面的理解是错误的，是否会降低灭火的可靠性。

五7.4.12条，栓口压力不小于0.35MPa，反算每支消火栓的流量为7L/s，室内消火栓用水量则大于56L/s。

明显大于规范3.5.2条消火栓流量40L/s的要求，那应该如何确定消防用水量？3.5.2条只是给出了一个最小设计流量六经常碰到某类厂房定性为甲类，但是甲类生产区域仅占整个厂房的小部分，其余区域仍未丙类。

这样的厂房应该如何确定室内消火栓用水量？建规：3.1.2条，根据各类火灾危险性面积所占本层或本防火分区的面积比例综合确定。

七流量开关的流量值设为多少？只设高位消防水箱的低压压力开关压力值设为多少？低压压力开关和高位水箱的流量开关，可以认为是双保险。

1、低压压力开关感受到的是管道系统内来自高位水箱的水位的静压。

消防水箱最先启用，水位下降，低压压力开关感受的静压降低，转换成电信号，启动消防主泵。

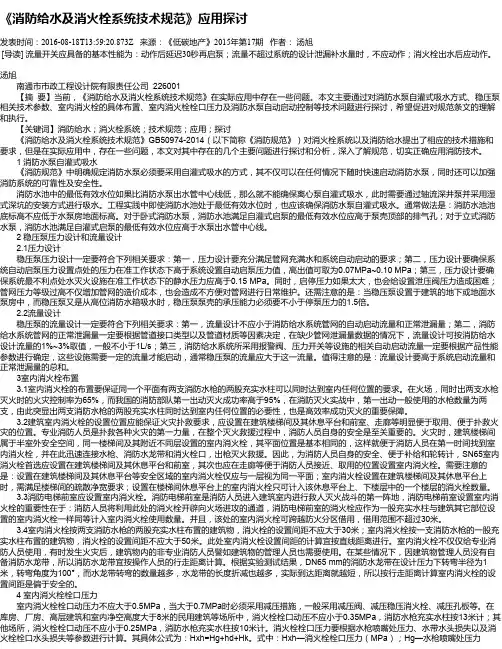

《消防给水及消火栓系统技术规范》应用探讨发表时间：2016-08-18T13:59:20.873Z 来源：《低碳地产》2015年第17期作者：汤旭[导读] 流量开关应具备的基本性能为：动作后延迟30秒再启泵；流量不超过系统的设计泄漏补水量时，不应动作；消火栓出水后应动作。

汤旭南通市市政工程设计院有限责任公司 226001【摘要】当前，《消防给水及消火栓系统技术规范》在实际应用中存在一些问题。

本文主要通过对消防水泵自灌式吸水方式、稳压泵相关技术参数、室内消火栓的具体布置、室内消火栓栓口压力及消防水泵自动启动控制等技术问题进行探讨，希望促进对规范条文的理解和执行。

【关键词】消防给水；消火栓系统；技术规范；应用；探讨《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消防规范》）对消火栓系统以及消防给水提出了相应的技术措施和要求，但是在实际应用中，存在一些问题，本文对其中存在的几个主要问题进行探讨和分析，深入了解规范，切实正确应用消防技术。

1 消防水泵自灌式吸水《消防规范》中明确规定消防水泵必须要采用自灌式吸水的方式，其不仅可以在任何情况下随时快速启动消防水泵，同时还可以加强消防系统的可靠性及安全性。

消防水池中的最低有效水位如果比消防水泵出水管中心线低，那么就不能确保离心泵自灌式吸水，此时需要通过轴流深井泵并采用湿式深坑的安装方式进行吸水。

工程实践中即使消防水池处于最低有效水位时，也应该确保消防水泵自灌式吸水。

通常做法是：消防水池池底标高不应低于水泵房地面标高。

对于卧式消防水泵，消防水池满足自灌式启泵的最低有效水位应高于泵壳顶部的排气孔；对于立式消防水泵，消防水池满足自灌式启泵的最低有效水位应高于水泵出水管中心线。

2 稳压泵压力设计和流量设计2.1压力设计稳压泵压力设计一定要符合下列相关要求：第一，压力设计要充分满足管网充满水和系统自动启动的要求；第二，压力设计要确保系统自动启泵压力设置点处的压力在准工作状态下高于系统设置自动启泵压力值，高出值可取为0.07MPa~0.10 MPa；第三，压力设计要确保系统最不利点处水灭火设施在准工作状态下的静水压力应高于0.15 MPa。

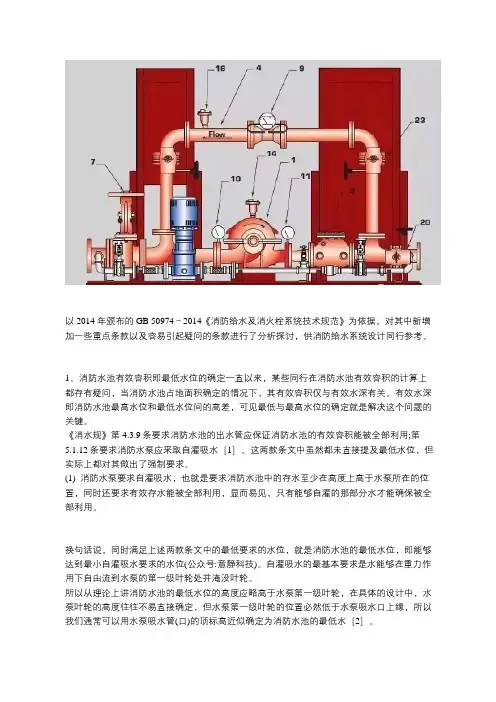

以2014 年颁布的GB 50974－2014《消防给水及消火栓系统技术规范》为依据，对其中新增加一些重点条款以及容易引起疑问的条款进行了分析探讨，供消防给水系统设计同行参考。

1、消防水池有效容积即最低水位的确定一直以来，某些同行在消防水池有效容积的计算上都存有疑问，当消防水池占地面积确定的情况下，其有效容积仅与有效水深有关。

有效水深即消防水池最高水位和最低水位间的高差，可见最低与最高水位的确定就是解决这个问题的关键。

《消水规》第4.3.9条要求消防水池的出水管应保证消防水池的有效容积能被全部利用;第5.1.12条要求消防水泵应采取自灌吸水［1］。

这两款条文中虽然都未直接提及最低水位，但实际上都对其做出了强制要求。

(1) 消防水泵要求自灌吸水，也就是要求消防水池中的存水至少在高度上高于水泵所在的位置，同时还要求有效存水能被全部利用，显而易见，只有能够自灌的那部分水才能确保被全部利用。

换句话说，同时满足上述两款条文中的最低要求的水位，就是消防水池的最低水位，即能够达到最小自灌吸水要求的水位(公众号:意静科技)。

自灌吸水的最基本要求是水能够在重力作用下自由流到水泵的第一级叶轮处并淹没叶轮。

所以从理论上讲消防水池的最低水位的高度应略高于水泵第一级叶轮，在具体的设计中，水泵叶轮的高度往往不易直接确定，但水泵第一级叶轮的位置必然低于水泵吸水口上缘，所以我们通常可以用水泵吸水管(口)的顶标高近似确定为消防水池的最低水［2］。

(2) 上述的自灌吸水水位并不是自灌启泵水位，这两个水位的参照控制点不同，自灌吸水的参照控制点是水泵的第一级叶轮，而自灌启泵是水泵能够在自灌条件下完成正常排气、吸水并最终达到正常转速的启泵方式，其控制点是水泵处的排气孔。

只有当消防水池内存水的水位高于泵壳顶部的放气孔(卧式水泵)或出水法兰顶部的放气孔(填料密封立式水泵)或泵体上部机械密封压盖端部放气孔(机械密封立式水泵)时，水泵才能确保自灌启动。

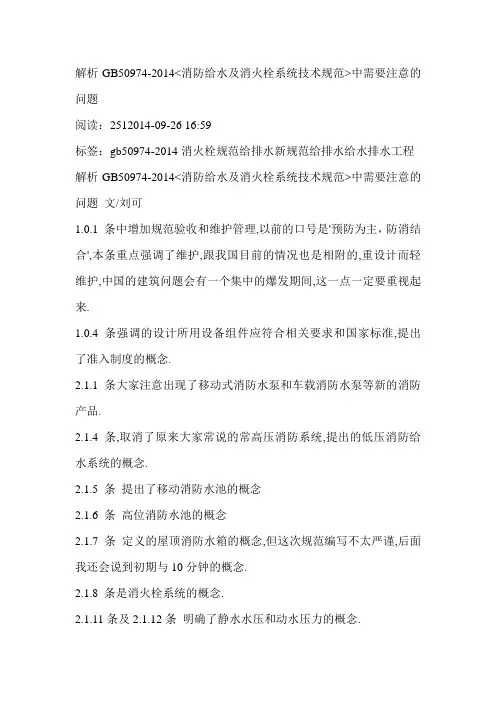

解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题阅读：2512014-09-26 16:59标签：gb50974-2014消火栓规范给排水新规范给排水给水排水工程解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题文/刘可1.0.1 条中增加规范验收和维护管理,以前的口号是'预防为主，防消结合',本条重点强调了维护,跟我国目前的情况也是相附的,重设计而轻维护,中国的建筑问题会有一个集中的爆发期间,这一点一定要重视起来.1.0.4 条强调的设计所用设备组件应符合相关要求和国家标准,提出了准入制度的概念.2.1.1 条大家注意出现了移动式消防水泵和车载消防水泵等新的消防产品.2.1.4 条,取消了原来大家常说的常高压消防系统,提出的低压消防给水系统的概念.2.1.5 条提出了移动消防水池的概念2.1.6 条高位消防水池的概念2.1.7 条定义的屋顶消防水箱的概念,但这次规范编写不太严谨,后面我还会说到初期与10分钟的概念.2.1.8 条是消火栓系统的概念.2.1.11条及2.1.12条明确了静水水压和动水压力的概念.2.2章节的符号大家注意下以下几个名词,会在后续的计算中用到,最大船宽度,着火油船冷却面积,充实水柱投影长度,第1i种水灭火系统的火灾延续时间,还有一些系数等,记下来后会对后续的计算能较好理解.3.1.2第3条大家注意一下，当消防给水与生活给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活给水最大时流量之和，不是叠加，也不是按消防时校核，而是相加；另外计算生活最大小时用水流量时，淋浴用水量宜按15%计算，火灾时能停用的用水量可不计，淋浴等不是24h的，因此取了折减，火灾时能停用的有浇洒等水量。

3.2.2 条规定了城镇的火灾次数和一次灭火设计流量，更加细化了，可以对照看一下。

注意小于2.5万人大于1万人时的一次灭火设计流量增加了5L/S.3.3.2 条规定了建筑物的室外消火栓用水量，民用建筑改动还是比较大的，民用建筑，只要定义成住宅且耐火等级为一二级的，那么室外消火栓用水量就是15/S，民用建筑的分类更加细化，补充了公建的室外消火栓用水量，这个可以根据建筑物的体积进行选择。
