500kV变电所一个半开关接线论文

500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。

这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。

采用GIS的接线方式可以大幅度减少占地面积，减少维护量。

一个半断路器的接线方式优点：＊供电稳定可靠。

每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。

特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。

＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。

一个半断路器接线方式的主要缺点：＊二次线复杂。

在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。

＊投资较大。

500KV断路器是昂贵的设备。

2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。

3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。

500KV变电站电气部分毕业设计500kV变电站电气部分设计摘要随着近些年来我国经济的高速发展，能源的重要性日趋凸显。

电力系统在整个行业中所占的比例逐渐增大，现代电力系统是一个庞大且有领导性地位的整体。

各类发电厂、变电站分工完成整个电力系统的发电，变电和配电任务。

电力系统是国民经济的重要能源部门，而变电站的设计是电力工业建设中必不可少的一个项目。

本毕业设计是500kV（500/220/35）变电站工程电气部分初步设计。

其中500kV、220kV侧采用GIS方案，为了保证供电的可靠性和一次性满足远期负荷的要求，按照远期负荷规划进行设计建设，从而保证变电站能够长期可靠供电。

设计过程中完成了500kV枢纽变电站的电气主接线的选择、主变压器选择、电气主接线的拟定、短路计算、电气设备选择、配电装置的规划、继电保护和自动装置的规划和防雷保护的规划等主要工作。

本设计书包括原始资料分析、设计说明书、计算书等。

关键词：500kV变电站 GIS方案电气主接线配电装置变压器THE DESIGN OF THE ELECTRICAL PART ABOUT THE 500KV TRANSFORMERSUBSTATIONAbstractChina's economy in recent years with the continued development of increasingly highlighted the importance of energy. Power system in the industry increases the proportion of the modern power system is a large and the overall position of leadership. Various types of power plants, substations complete the power system division of power generation, substation and distribution tasks. Power system is an important national energy sector, and substation design is essential for the construction of the power industry as a project.This graduate design thesis is a (500/220/35 )kV a declining to press to change to give or get an electric shock an electricity parts of first steps design. For the sake of dependable that guarantee the power supply with a request that contented long-term burthen, carries according to the forward the programming proceeding design developments, from but guarantee to change to give or get an electric shock can long-term dependable power supply.The design process to complete the regional 500kV electrical substation design a part of the content and design, the main lining selection, the development of main power, short circuit calculations, electrical equipment selection, power distribution equipment planning, relay protection and automatic protection devices and mine planning for planning major work. The design of the book including the designing specification, calculating and selecting book and the drawings.Key words：500kV substation GIS scheme Main electrical目录中文摘要..................................................................................... I I 英文摘要.. (III)1绪论 (1)1.1 引言 (1)1.2 变电站原始资料分析 (1)2 变电站各电压等级电气主接线选择 (3)2.1 概述 (3)2.2 主接线的设计原则及基本要求 (3)2.3 电气主接线的选择 (6)3 主变压器的选择 (13)3.1 主变压器选择的有关规定及原则 (13)3.2 本设计主变压器的选择 (15)4 短路计算 (15)4.1 短路电流计算 (15)4.2 短路电流和短路容量 (16)4.3 短路电流所引起的后果 (16)4.4 限制短路电流的措施 (17)4.5 计算结果 (17)5 电气设备和导体的选择 (17)5.1 电气设备选择的一般要求 (17)5.2 断路器的选择 (21)5.3 隔离开关的选择 (24)5.4 互感器选择 (26)5.5 电抗器的选择 (32)5.6 电容器的选择 (34)5.7 导体的选择 (35)5.8 避雷器的选择 (38)5.9 配电装置及电气平面布置 (41)6 设计计算书 (42)6.1 短路电流计算 (42)6.2 断路器选择 (47)7 总结 (50)参考文献 (51)致谢 (52)附录1外文参考文献（原文） (53)附录2外文参考文献（译文） (60)1绪论1.1 引言我国是世界能源消耗大国，煤炭消费总量居世界第一位，电力消费总量居世界第二位，但一次能源分布和生产力发展水平却很不均匀。

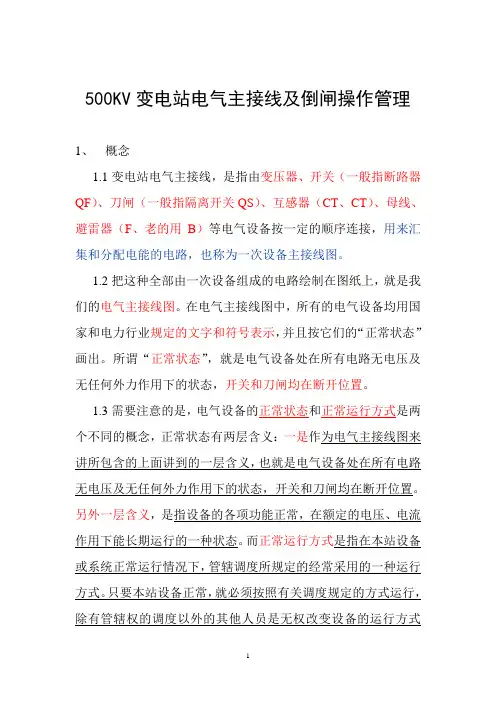

500KV变电站电气主接线及倒闸操作管理1、概念1.1变电站电气主接线，是指由变压器、开关（一般指断路器QF）、刀闸（一般指隔离开关QS）、互感器（CT、CT）、母线、避雷器（F、老的用B）等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。

1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。

在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。

所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

1.3需要注意的是，电气设备的正常状态和正常运行方式是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。

而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。

只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。

与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。

2、对电气主接线的要求2.1保证供电的可靠性和电能质量。

2.2具有运行方式上的灵活性和倒闸操作上方便性。

2.3具有经济性。

2.4具有发展和扩建的可能性。

500KV变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。

因此对500KV变电站一次设备主接线的要求较高。

目前，我国500KV 变电站电气主接线，采用较多的是双母线单分段带旁路加3/2接线、双母线双分段带旁路加3/2接线，也有个别500KV变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。

500KV变电站电气接线讲解一、背景500KV变电站是电力系统中的重要组成部分，它将发电厂输出的大电流、高电压的电力传输到交流输电线路上，通过变压器将其降压后再接入到城市或工业区的配电网中。

本文将着重介绍500KV变电站的电气接线，希望能够对初学者有所帮助。

二、电气接线的基本概念在了解500KV变电站的电气接线前，需要先了解一些基本概念。

1. 输电线路输电线路是将电力从发电厂或变电站输送到用户的输电系统，它由输电塔、绝缘线路和地线等组成。

2. 变电站变电站是在电力系统中将电压由高到低，或由低到高的设备，包括变压器、开关设备、电容器组、电机、配电盘等。

3. 现场开关室现场开关室是变电站与输电线路相接的室内配电设施，主要包括隔离开关、电流互感器、电压互感器、避雷器、柜体、Cu/Al排线、控制电源和指示仪表等。

4. 母线母线是指在变电站内连接各个设备的主要导线，它中间穿过各种开关、电流互感器和电压互感器，一般由铜排或铝排组成。

5. 开关设备开关设备指变电站中控制和保护电力设备的开关，一般包括隔离开关、断路器、接地开关等。

6. 端子排端子排是变电站内连接各类电气设备的集线器，担负着电力线路的引出和配电功能，一般由铜排或铝排组成。

三、电气接线的组成结构500KV变电站的电气接线由电力传输单元、操控单元、保护控制单元和电源单元等组成。

1. 电力传输单元电力传输单元由输电线路、耦合电抗器、接口开关、断路器和电流互感器等组成，负责将发电厂或变电站上送的电力传输到现场开关室，再通过母线配电至各个设备。

2. 操控单元操控单元用于设备的启动、停止、调节等，它主要由隔离开关、接地开关、母线遮断器、运行、控制和信号电缆等组成。

3. 保护控制单元保护控制单元用于对设备进行保护和控制，它包括保护、控制和信号装置，如继电器、自投保护、断路器、遥控、遥测等。

4. 电源单元电源单元是对各种设备的供电系统，包括直流电源、备用直流电源、充电发电机、UPS电源等，确保各种设备在任何情况下都能正常运行。
