110302综采工作面（内段）供电设计
1、110302工作面内段工作面供电设计：
（一）、供电线路
采面及运输巷供电线路：采区变电所→ 110302运输顺槽→移动变电站→
110302综采工作面里段。
（二）、110302综采工作面供电设计
设计方案：
为减少低压长距离传输电压损失，在110302运输顺槽设置配电点，安装二
台KBSGZY-1250/10/1.2移动变电站分别向综采工作面采煤机,可弯曲刮板运输
机;第一部皮带机机、转载机、破碎机等设备供电。
（1）设备技术参数：

设备名称 额定 电压 （V） 设备 台数（台） 设备容量（KW） 额定 电流 （A） 启动电流 （A） 备 注
采 煤 机 1140 1 725 444 2666
综采工作面刮板输 送 机 1140 1 500 306 1836

转载机 1140 1 200 122 735
运输顺槽皮带输送机 1140 1 2*160 196 1176

1#运输平巷皮带机 1140 1 160 98 588
破碎机 1140 1 132 81 485
2037

（2）变压器容量计算：
S=∑PNK/ COS
∑PN参加计算所有用电设备额定功率之和
PN=2037 PN
K需用系数 K=0.4＋0.6
=0.4＋0.6×720/2037 =0.612
COS平均功率因数：取COS=0.86
K
S=∑PN=2037×0.578/0.86=1355KVA
（3）变压器的选择：
Se≥KSp
Se: 变压器额定容量
Sp: 变压器二次侧负荷的计算容量
Se =1250 ≥（720＋250×2×1.5）
×0.578/0.86=987KVA
Se =1250 ≥(160＋400＋320+37)×0.578/0.86=616 KVA

（4）电缆的选择：

①、电缆型号、芯数和长度的确定：
低压电缆型号的选择：
A、采煤机负荷电缆选用MYPT-1140 3×95＋1×25＋3×10橡套电缆；
B、采煤机电源电缆选用MYP-1140 3×95＋1×35橡套电缆；
C、工作面刮板输送机、顺槽刮板输送机电源电缆选用MYP-1140 3×95
＋1×35橡套电缆；
D、乳化泵站电源电缆选用MYP-1140 3×70＋1×25橡套电缆；
E、110302运输顺槽皮带输送机电源电缆选用MYP-1140 3×35＋1×16
橡套电缆；
②、确定电缆长度：
L=K×L
S

L采煤机电源电缆 = K×LS
=1.1×=660m

L工作面刮板输送机= K×LS=1.1×600=660m
L顺槽皮带输送机 = K×LS=500
L采煤机 负荷电缆 = K×LS=1.1×165=181m
L工作面刮板输送机负荷电缆= K×LS=1.1×165=181m
L： 电缆敷设长度：
LS ：电缆敷设路径长度；
K× : 电缆增长系数： 取1.1。
(5)、电缆芯线截面的选择：
按长时工作允许电流选择：
K ΣPN10³
Ica=
Ica ：线路的最大长时工作电流 A；
K ：电缆线路所带负荷的需用系数 取0.70；
ΣPN ：电缆线路所带负荷的额定功率；
COS：电缆所带负荷的加权平均功率因数 取0.86；
Ica采煤机 =0.578×600×10³/1.732×1200×0.860=194A
Ica乳化泵站 =0.578×(200+200)×10³/1.732×1200×0.860=129A
Ica顺槽输送机 =0.578×320×10³/1.732×1200×0.86=103.5A
Ica综采工作面刮板输送机 =0.578×500 ×10³/1.732×1200×0.86=161.7A
由上计算电缆型号选择：采煤机电源电缆选用MYP-1140 3×95橡套软电
缆，采煤机负荷电缆选用MYPT-1140 3×95+1×25+3×10屏蔽橡套软电缆，，
其额定电流250A＞160A；乳化泵站电源电缆选用MYP-1140 3×70橡套软电缆，
其额定电流205A＞129A；110302运输顺槽可伸缩皮带输送机电源电缆选用
MYP-1140 3×50橡套软电缆，其额定电流170A＞103.5A、工作面刮板输送机
电源电缆选用MYP-1140 3×95橡套软电缆，其额定电流250A＞161.7A；
经以上计算，所选变压器和低压电缆满足综采供电要求。

三、各开关的整定：（详见供电系统图）
A、各短路点两相短路电流值（见表）

短路点
电缆载面及长度 换算长度
短路电流

（A）
截面(mm2) 长度(m) LK

d1 95 10 6 4300
d2 95 10 6 4300
B、各开关的整定计算：
1、煤机馈电开关：
IZ= IE =309A
过流整定值为309×2=618A 取650A
短路整定值为（200×6+200+50+5.5）0.67=975A 取1100A
2、煤机开关：
IZ= IE =309A
过流整定值为309×2=618A 取620A
短路整定值为（200×6+200+50+5.5）0.67=975A 取1000A
3、乳化泵馈电开关：
IZ= IE =134A
过流整定值为134×2×2=536A 取550A
短路整定值为（134×6+134）0.67=628A
取650A
4、乳化泵开关：
IZ= IE =134A
过流整定值为134×2=268A 取280A
短路整定值为134×6×0.67=539A
取550A
5、110302运输顺槽皮带输送机馈电开关：
IZ= IE =74A
过流整定值为74×2=148A 取160A
短路整定值为74×6×0.67=297A
取320A

d3 95 10 6 4300
d4 95 760 397 2130
d5 70 580 420 2010
d6 35 100 142 3000
d7 95-70 760 433 1940
6、110302运输顺槽皮带输送机开关：
IZ= IE =74A
过流整定值为74×2=148A 取150A
短路整定值为74×6×0.67=297A
取300A
7、工作面刮板输送机：
IZ= IE =288A
过流整定值为288×2=576A 取580A
短路整定值为（320×6+110）×0.67=1360A
取1400A
8、工作面刮板输送机开关：
IZ= IE =214A
过流整定值为214×2=418A 取420A
短路整定值为320×6×0.67=1286A
取1300A
9、顺槽刮板输送机馈电开关：
IZ= IE =74A
过流整定值为74×2=148A 取150A
短路整定值为74×6×0.67=297A
取300A
10、破碎机开关整定
破碎机额定电流为0.613*132=80.916A
过流整定为IZ=81A
短路整定值为81*6= 486A
11、转载机开关的整定
额定电流为0.613*200=122.6A
过流整定为IZ=123A
短路整定值为123*6=738A

合集下载

采面供电设计

采面供电设计

播土采区1307采面供电设计计算一、概述 (2)二、变电所及采面配电点位置的确定 (2)1.变电所位置确定 (2)2.采面配电点位置的确定 (2)三、负荷统计及其配电点变压器容量的选择 (3)1.负荷统计 (3)2.低压开关及配电点动力变压器选择 (4)四、电缆的选择 (6)1.高压电缆选择 (10)2.高压电缆截面的校验 (11)3.采煤机供电低压电缆的选择 (11)4.采面溜子低压电缆的选择 (12)5.乳化泵低压电缆的选择 (12)6.喷雾泵低压电缆的选择 (13)7.按启动条件校验各电缆 (13)五、过电流保护装置整定计算 (15)六、《12307采面供电图》见附图1-1 (19)七、《12307采面设备布置图》供电图见附图2-2 (19)一、概述二、该采煤工作面位于播土工业广场以东约2100m处, 工程垂直埋深47-150m。

切眼长度240m, 采长1400m左右。

工作面采用单一倾斜长壁后退式综合机械化采煤法, 采用MG-300/730-WD采煤机进行采煤, 一次采全高。

采用SGZ960/800中双链刮板输送机、SZZ960/250转载机和DSJ120/50/200X型可伸缩皮带输送机进行运输, 并配备轮式破碎机进行破碎。

上下端头采用ZZG6200/19/38型支撑掩护式液压支架, 切眼中间采用ZZ4800/18/38型支撑掩护式液压支架。

三、变电所及采面配电点位置的确定1.变电所位置确定2.根据采区变电所位置选择原则, 采区变电所要位于负荷中心,并且采用就近原则进行选择。

采面动力供电应由播土采区东二里块井下变电所进行供电。

供电电压为10KV, 供电线路长度为1680米左右。

3.采面配电点位置的确定四、工作面动力由采面下运巷设备列车移动变电站提供。

移动变电站设置在采面运输巷内, 且敷设供移动变电站的专用轨道, 轨距为900mm, 并将其设置在距采面切眼下出口150m位置。

各设备安装详细位置见附图（1-1）。

综采工作面供电系统设计

综采工作面供电系统设计

综采工作面供电系统设计第一节供电系统设计要求一、设计内容1、设计依据综采工作面巷道布置、巷道尺寸及支护方式；综采工作面地质、通风、排水、运输情况；综采工作面的技术和经济参数；综采工作面的作业制度；综采工作面机械设备性能、数据及布置。

2．设计内容根据所设计综采工作面设备选型情况，选定移动变电站与各配电点位置；确定变压器容量、型号、台数；拟定综采工作面供电系统图；确定电缆型号、长度和截面；选择高低压开关；做继电保护的整定计算；绘制综采工作面供电系统图；造综采工作面供电设备表。

二、设计要求设计应符合《煤矿安全规程》、《煤矿工业设计规范》和《煤矿井下供电设计技术规定》；设备应选用定型产品并尽量选用新产品和国产设备；设计要保证技术先进、经济合理、安全可靠。

三、供电设计有关规定1、《煤矿安全规程》中的规定严禁井下配电变压器中性点直接接地。

井下电气设备的选用，应符合表5—1要求。

表5—1 井下电气设备的选用井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（1）高压，不应超过10000V；（2）低压，不应超过1140V；（3）照明、手持电气设备的额定电压和电话和信号装置的额定供电电压，都不应超过127V；（4）远距离控制线路的额定电压，不应超过36V。

采区电气设备使用3300V供电时，必须制定专门的安全措施。

(国外采煤工作面供电电压已达5000V)井下电力网的短路电流，不得超过其控制用的断路器的开断能力，并应校验电缆的热稳定性。

40kw及以上的电动机，应使用真空电磁起动器控制。

井下高压电动机、动力变压器的高压侧，应有短路、过负荷和欠电压释放保护。

井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路和过负荷保护装置，或至少应装设短路保护装置。

低压电动机应具备短路、过负荷、单相断线的保护及远方控制装置。

移动变电站必须采用监视型屏蔽橡套电缆。

移动式和手持式电气设备都应使用专用的分相屏蔽不延燃橡套电缆．1140V 设备使用的电缆必须用带有分相屏蔽的不延燃橡套电缆；660V 的设备应使用带有分相屏蔽的橡套绝缘屏蔽电缆。

综采工作面供电系统设计

综采工作面供电系统设计


区 变 电所 。根 据 用 电 设 备 的容 量 与 布 置 ，采 用
１１０Ｖ和 ３３ ０ ４ ０Ｖ两种 电压等级供 电，照 明及保 护
控 制 电压 采用 １７Ｖ。在顺 槽皮 带 机机 头设 置移 动 变 ２ 电站及 配 电点 ，为顺 槽皮 带 机供 电 ；在顺槽 皮 带巷距
功率 ，对单台设备 ， ＝ 。 １
２ 设 备选 用
１ Ｗ，卷带 电机额定 功率 １ Ｗ，电压 １１０Ｖ ２ｋ ５ｋ ４ 。
皮带机采用 Ｃ Ｔ Ｓ 启动方式。
２２ 乳 化 液 泵 站 ．． ４
三 泵 二 箱 ，乳 化 液 泵 采 用 无 锡 威 顺 生 产 的 Ｂ Ｗ４ ０３． 型液泵 ，额定功率 ２０ｋ Ｒ ０／１ ５ ５ Ｗ，额定 电压
选择 ｜ｅ２５ ０ｋ Ａ Ｓ＝ ３ ． ｋ Ａ。 ｓ ＝ ０ Ｖ ＞ ６２１ ５３ Ｖ ６
式 中：ｃｓ ——各设备的加权平均功率 因数 ，１ ｏ ＃移 变给 １ 台采煤机组供 电，取 ０ ５ ．； ８ ∑ ——设备额定功率之和；
— —
需 用系数 ，综采工作 面 ， ＝ ．＋ ０４
０６ ． ， 为最 大 一 台设 备 额 定
工作面电源电压为 １ Ｖ ０ｋ ，来 自 ２０Ｉ ０ ｎ以外的盘
１ １ ０ Ｖ。 ４
２２５ 喷雾 泵 ．．
采 用 无 锡 威 顺 生 产 的 Ｂ Ｗ５ ６１． Ｐ １／３ ２型 （ ２台），
额定功率 １２ Ｗ，额定电压 １１０Ｖ ３ ｋ ４ 。
２１ 工 作 面设备 ． ２３ 其 他设 备 ．
采用 德 国艾 柯 夫公 司生产 的 Ｓ ５０型采煤 机 ， Ｌ０ 截 割主 电机功率 ２ ７０ｋ ｘ ５ Ｗ，额定 电压 ３３０Ｖ ０ ；牵 引电机功率 ２ ９ Ｗ，额定电压 ４０Ｖ；调高泵电机 ｘ ０ｋ ６ 功率 ３ Ｗ， ５ｋ 额定电压 １ ０ Ｖ 破 碎 机 功 率 ００ ；

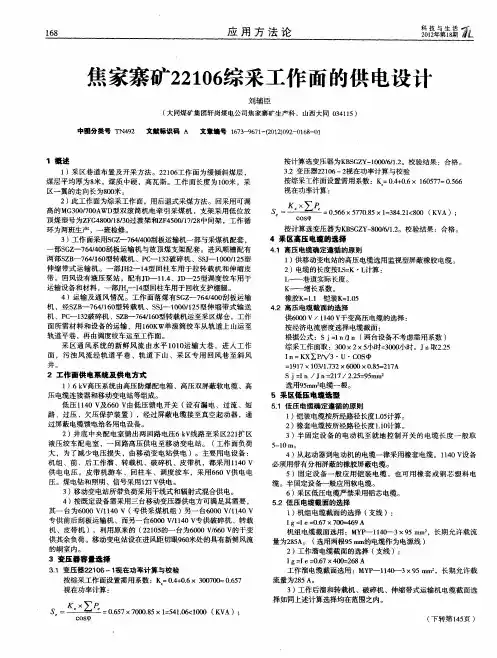

焦家寨矿22106综采工作面的供电设计
