CATIA工程制图背景不能动或者不能修改

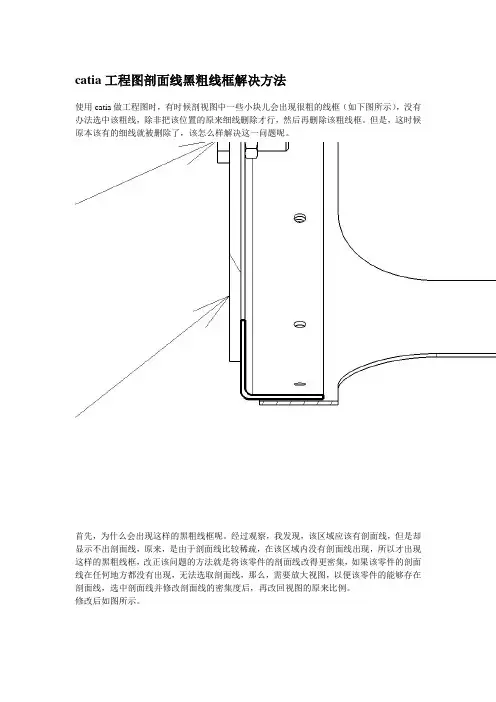

catia工程图剖面线黑粗线框解决方法使用catia做工程图时，有时候剖视图中一些小块儿会出现很粗的线框（如下图所示），没有办法选中该粗线，除非把该位置的原来细线删除才行，然后再删除该粗线框。

但是，这时候原本该有的细线就被删除了，该怎么样解决这一问题呢。

首先，为什么会出现这样的黑粗线框呢。

经过观察，我发现，该区域应该有剖面线，但是却显示不出剖面线，原来，是由于剖面线比较稀疏，在该区域内没有剖面线出现，所以才出现这样的黑粗线框，改正该问题的方法就是将该零件的剖面线改得更密集，如果该零件的剖面线在任何地方都没有出现，无法选取剖面线，那么，需要放大视图，以便该零件的能够存在剖面线，选中剖面线并修改剖面线的密集度后，再改回视图的原来比例。

修改后如图所示。

弹簧的可变形装配catia的装配中，很多时候需要进行变形装配，比如弹簧、o型圈等。

像o型圈这样的真正的变形很难做到，但是，我们可以通过函数来做到弹簧的变形装配。

弹簧的变形装配是通过函数来改变弹簧的参数做到的，也就是说，将装配参数送给弹簧参数。

方法如下：1.新建一个弹簧支持面，在装配中，调用两次，这样就有两个弹簧的支持面。

通过offset将两个支持面约束好，如图所示。

2.在装配图中插入一个part，并将该part重命名（推荐重命名）。

3.双击新加入的part的一个坐标平面，进入该零件的编辑界面，如果是在part design界面，请换到线框设计界面。

4.在弹簧支持面上做一个点，如图所示。

5. 做弹簧线，找不到命令的在命令行输入c:helix在弹簧线的对话框中选中刚才做的点做起始点。

轴选对一个正确的坐标轴。

长度写599吧，方便找。

在pitch（螺距）的输入框中右键，添加公式，找到刚刚的弹簧线长度，然后将这个长度除以弹簧的圈数，比如我的圈数是10，输入如图所示。

6.在弹簧线端点处做一个新平面，并在平面上画圆作为该弹簧的截面圆，然后进入零件实体设计（part design），通过rib命名生成弹簧。

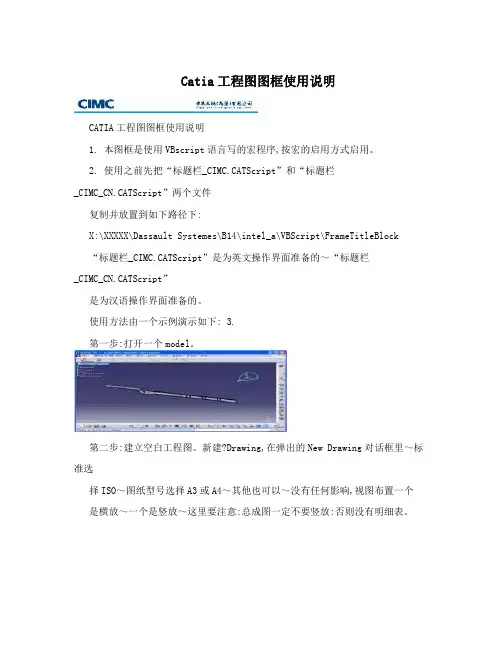

Catia工程图图框使用说明CATIA工程图图框使用说明1. 本图框是使用VBscript语言写的宏程序,按宏的启用方式启用。

2. 使用之前先把“标题栏_CIMC.CATScript”和“标题栏_CIMC_CN.CATScript”两个文件复制并放置到如下路径下:X:\XXXXX\Dassault Systemes\B14\intel_a\VBScript\FrameTitleBlock “标题栏_CIMC.CATScript”是为英文操作界面准备的～“标题栏_CIMC_CN.CATS cript”是为汉语操作界面准备的。

使用方法由一个示例演示如下: 3.第一步:打开一个model。

第二步:建立空白工程图。

新建?Drawing,在弹出的New Drawing对话框里～标准选择ISO～图纸型号选择A3或A4～其他也可以～没有任何影响,视图布置一个是横放～一个是竖放～这里要注意:总成图一定不要竖放:否则没有明细表。

第三步:导进一个视图,一般应是正视图～它决定了整幅图纸的比例,第四步:调整第一个视图的比例～在Front View的右件菜单里找属性?比例。

然后激活Sheet.1,双击,。

第五步:按ALT + F8键～启用宏。

第一行指定刚才那两个文件的放置路径,在下面的宏程序列表中选中刚才放置的文件,注意英语、汉语操作界面的区别,～运行。

1第六步:添加工程图里的其他元素。

4. 工程图框里的信息和model是不能动态的关联的～当修改了model后～需要删除旧的图框～重新执行一遍宏。

为了提高效率～可以仅删除可能变动的项目～重新执行一遍宏。

选中对象～Delete即可删除～可框选。

在新建工程图的对话框里～图纸类型,A1、A2、A3等,不重要～重要的是放置方式～总5.成图不要竖着放置,传统A4方式,～否则出不了明细栏。

零件图也可以横着放置～没有影响。

6. 已经试过～V5R14版本是不能计算model的质量的～所以图框中不能正常显示质量,V5R18可以。

catia工程制图重新对应数模
重新对应数模的步骤如下：
1. 打开CATIA软件,找到操作页面上方的"模型库"和"工程图库"两个选项卡,点击"工程图库"选项卡。

2. 在工程图库中,找到需要重新对应数模的工程图,并双击打开该工程图。

3. 在工程图中选择需要重新对应数模的图形,右键点击,选择"重新对应数模"选项。

4. 在弹出的对话框中选择新的数模文件,点击"确定"按钮。

5. CATIA会自动重新对应数模并更新工程图,如果有需要,可以手工调整对应关系,以确保精度和正确性。

6. 重新对应数模完成后,保存工程图。

46
视图特性
2 1
在构造树或视图边框右键选择视图，出现快 捷菜单，选择特性。
选择 View 或 Graphic 标签改变选项： (A) 视图名 (B) 圆角线 (C) 图框可见性
C
B
A
47
图纸页特性
1 在构造树图纸页 (Sheet1) 单击右键，在快捷菜单中选择特性。
2
可以修改页名称、比例或投影方法 (ANSI or ISO)。
1 向视图 2 激活要生成向视图的视图，单击向视图工具。
3 4
画一条线代表平面 (A) 或选择边 (B) 拖动鼠标可看到向视图预 览。 选择一点建立向视图
(A)
双击箭头，用翻转轮廓方向工具 改变投影方向。 选择退出轮廓编辑工具 返回工程图。
(B)
43
生成展开图
1 选择展开图工具 2 在3D钣金件时选择一个第一个壁板并确定坐标系。
3
34
什么是辅助视图? (2/2)
6
辅助视图:
5) 局部剖视图: 将视图的局部剖开，看到零件 的内部。 6) 向视图: 生成按给定方向的投影视图。 7) 展开视图: 展开视图只能用钣金零件生成， 它生成钣金件沿弯曲轴展开的视图。
5
7
35
局部放大视图的类型
局部放大图有两种：完全局部放大图（用3D零件生成）或快速局部放大图（用投影视图生成）。 这两种视图都可以用圆圈或多边形引出。
• 完成时单击转盘中心或图纸上 任意点确认。
19
用视图转盘旋转主视图(2/2)
• 设置旋转角
• 设置旋转增量
• 设置为自由旋转
20
在图纸上添加投影视图
1
在图纸上添加视图
2
