四轮定位图解,再也不会傻傻分不清了我发现很多人傻傻分不清四轮定位和四轮动平衡的区别,今天老司机在详细做个图解,看完后,你也就懂了。
首先我要详细的说下这个四轮定位车轮定位为了汽车稳定行驶、转向轻便,必须用悬架系统保证车身、车轮与地面之间保持一定的相互关系,为了确保这三者之间应该具有的一定相互位置关系,我们有必要经常对车辆进行定期的测试与调整,这一过程称为“车轮定位”。
车轮定位(续)有了恰当的定位,可以:· 确保车辆直线行驶· 提高转向操控性能· 延长轮胎使用寿命· 提高燃油经济性能何时需要车轮定位检测:· 直线行驶时方向盘不正· 行驶中方向盘振动、发抖或太重· 转向时不能自动归位· 行驶中左右偏向、车身颠簸不稳定等· 轮胎呈单面、不规则、块状或羽毛状磨损· 碰撞事故维修后· 更换新的悬挂或转向有关配件后下列原因所导致的车辆跑偏现象并非定位不当所造成:· 不恰当的胎压· “咬死”的刹车· 道路上的路拱· 液力转向系统的失灵注意:当车轮受到轻微撞击时可能需要车轮定位,但较大的撞击往往会导致部件损坏,需要更换部件,再进行车轮定位。
通过试驾来判断:· 振动· 跑偏· 噪声· 异响目测检查:· 轮胎非正常磨损· 损坏的零部件· 碰撞损伤情况任何受损伤或磨损严重的部件必须在调节定位角度之前予以更换车轮后移· 单侧车轮后移将造成车辆跑偏· 若后移超过6毫米可能有零部件损坏车轮后移(续)· 车辆将向车轮后移较大的一侧跑偏行驶高度· 用于建立正确的悬架高度,所有其它角度都依据此高度测定· 应在车辆两侧相同部位测量· 数据列在维修手册中,但是只适用于生产商指定的轮胎和车轮注意:· 在定位调整之前,应首先进行行驶高度的测量和调整。

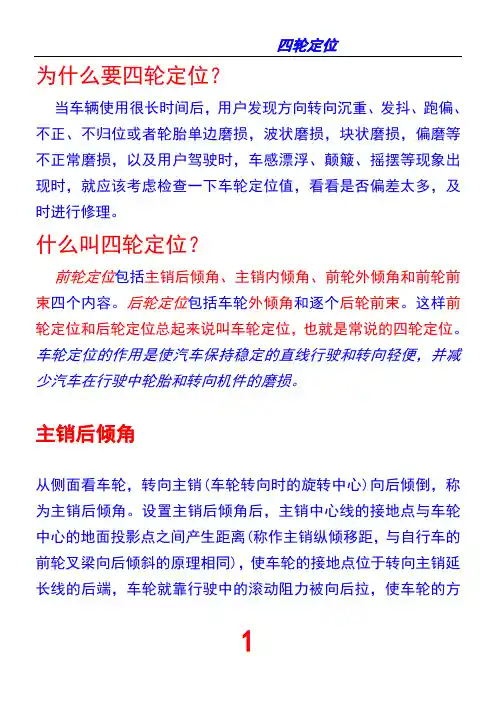

为什么要四轮定位?当车辆使用很长时间后,用户发现方向转向沉重、发抖、跑偏、不正、不归位或者轮胎单边磨损,波状磨损,块状磨损,偏磨等不正常磨损,以及用户驾驶时,车感漂浮、颠簸、摇摆等现象出现时,就应该考虑检查一下车轮定位值,看看是否偏差太多,及时进行修理。
什么叫四轮定位?前轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容。
后轮定位包括车轮外倾角和逐个后轮前束。
这样前轮定位和后轮定位总起来说叫车轮定位,也就是常说的四轮定位。
车轮定位的作用是使汽车保持稳定的直线行驶和转向轻便,并减少汽车在行驶中轮胎和转向机件的磨损。
主销后倾角从侧面看车轮,转向主销(车轮转向时的旋转中心)向后倾倒,称为主销后倾角。
设置主销后倾角后,主销中心线的接地点与车轮中心的地面投影点之间产生距离(称作主销纵倾移距,与自行车的前轮叉梁向后倾斜的原理相同),使车轮的接地点位于转向主销延长线的后端,车轮就靠行驶中的滚动阻力被向后拉,使车轮的方1向自然朝向行驶方向。
设定很大的主销后倾角可提高直线行驶性能,同时主销纵倾移距也增大。
主销纵倾移距过大,会使转向盘沉重,而且由于路面干扰而加剧车轮的前后颠簸。
主销内倾角从车前后方向看轮胎时,主销轴向车身内侧倾斜,该角度称为主销内倾角。
当车轮以主销为中心回转时,车轮的最低点将陷入路面以下,但实际上车轮下边缘不可能陷入路面以下,而是将转向车轮连同整个汽车前部向上抬起一个相应的高度,这样汽车本身的重力有使转向车轮回复到原来中间位置的效应,因而方向盘复位容易。
此外,主销内倾角还使得主销轴线与路面交点到车轮中心平面与地面交线的距离减小,从而减小转向时驾驶员加在方向盘上的力,使转向操纵轻便,同时也可减少从转向轮传到方向盘上的冲击力。
但主销内倾角也不宜过大,否则加速了轮胎的磨损。
前轮外倾从前后方向看车轮时,轮胎并非垂直安装,而是稍微倾倒呈现“八”字形张开,称为负外倾,而朝反方向张开时称正外倾。
使用斜线轮胎的鼎盛时期,由于使轮胎倾斜触地便于方向盘的操作,所以2外倾角设得比较大。

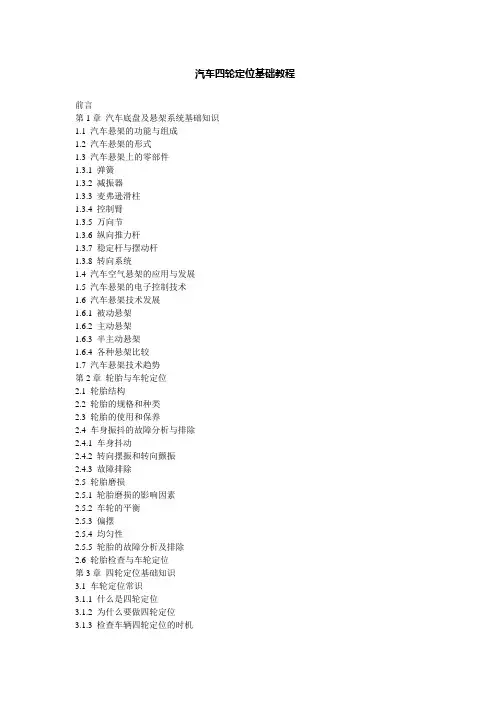

汽车四轮定位基础教程前言第1章汽车底盘及悬架系统基础知识1.1 汽车悬架的功能与组成1.2 汽车悬架的形式1.3 汽车悬架上的零部件1.3.1 弹簧1.3.2 减振器1.3.3 麦弗逊滑柱1.3.4 控制臂1.3.5 万向节1.3.6 纵向推力杆1.3.7 稳定杆与摆动杆1.3.8 转向系统1.4 汽车空气悬架的应用与发展1.5 汽车悬架的电子控制技术1.6 汽车悬架技术发展1.6.1 被动悬架1.6.2 主动悬架1.6.3 半主动悬架1.6.4 各种悬架比较1.7 汽车悬架技术趋势第2章轮胎与车轮定位2.1 轮胎结构2.2 轮胎的规格和种类2.3 轮胎的使用和保养2.4 车身振抖的故障分析与排除2.4.1 车身抖动2.4.2 转向摆振和转向颤振2.4.3 故障排除2.5 轮胎磨损2.5.1 轮胎磨损的影响因素2.5.2 车轮的平衡2.5.3 偏摆2.5.4 均匀性2.5.5 轮胎的故障分析及排除2.6 轮胎检查与车轮定位第3章四轮定位基础知识3.1 车轮定位常识3.1.1 什么是四轮定位3.1.2 为什么要做四轮定位3.1.3 检查车辆四轮定位的时机3.1.4 正规的四轮定位作业流程3.1.5 引起测量误差的几个原因3.1.6 避免进入日常使用误区3.1.7 定期校准四轮定位仪3.2 定位角度入门3.3 主要定位参数及其作用3.3.1 外倾角3.3.2 主销后倾角3.3.3 主销内倾角3.3.4 前束3.4 相关定位参数及其作用3.4.1 包容角和摩擦半径3.4.2 推进线和推进角3.4.3 转向角3.4.4 转向前展3.4.5 退缩角3.4.6 横向偏置角3.4.7 轮距差3.4.8 轴向偏置角第4章科学四轮定位4.1 何时需做车轮定位检查4.2 询问车况并作好记录4.3 车辆顶升和举升位置4.4 定位前检查4.5 人性化检查4.5.1 转向系统和悬架系统的目测检查4.5.2 车辆跑偏故障的定位前准备4.5.3 轮胎检查项目4.5.4 制动系统检查项目4.5.5 发动机室内检查项目4.5.6 底盘检查项目4.5.7 人性化检查项目4.6 车轮定位测量4.7 汽车定位故障快速诊断4.8 定位调整步骤及方法4.9 车轮定位参数的专项调整4.9.1 同时调整后倾角和外倾角4.9.2 前驱发动机托架定位不良4.9.3 V AG前束曲线调整4.9.4 ADR/ACC调整4.10 拧紧力矩第5章四轮定位专用零件及工具5.1 四轮定位专用零件5.1.1 外倾角调整螺栓5.1.2 外倾角组件5.1.3 双角度后轮调整垫片5.1.4 前轮后倾角、外倾角调整螺栓5.1.5 偏心吊耳外倾角组件5.1.6 外倾角调整螺栓5.1.7 进口本田后轮外倾角调整组件5.1.8 广州本田后轮外倾角调整组件5.1.9 后轮前束调整螺栓5.1.10 前轮偏心吊耳5.1.11 本田CRV外倾角组件5.1.12 单角度外倾角/前束角垫片5.1.13 外倾角、主销后倾角U形插片5.2 四轮定位专用工具5.2.1 大众系列定位调整专用工具5.2.2 转角盘5.2.3 校正器5.2.4 磁力水准仪5.2.5 橡胶支座5.2.6 转向盘固定器5.2.7 制动踏板固定器第6章汽车定位故障诊断6.1 定位诊断检查事项6.2 跑偏诊断6.2.1 发动机起动时转向盘偏转6.2.2 制动时车辆跑偏6.2.3 不规律跑偏6.2.4 行驶在颠簸路面时车辆跑偏或跑舵6.2.5 恒定跑偏6.2.6 方向跑偏的故障分析与排除6.3 转向盘不正诊断6.4 振动诊断6.5 吃胎故障解决方案6.5.1单边或双边或侧面磨损6.5.2 中央磨损6.5.3 羽状磨损6.5.4 斑状磨损6.5.5 其他磨损症状6.6 不对称诊断6.6.1 基本性检查6.6.2 几个重要的概念6.6.3 关于阿克曼第7章四轮定位调整案例7.1 后轮外倾角调整案例7.2 后轮前束角调整案例7.3 主销后倾角调整案例7.4 前轮外倾角调整案例7.5 前轮前束角调整案例7.6 技术答疑第8章四轮定位仪的选择及四轮定位的经营技巧8.1 四轮定位仪的选择8.1.1 技术分类8.1.2 基本概念8.1.3 上位机的特点及功能8.1.4 系统选型及配置8.1.5 如何选择四轮定位仪8.2 四轮定位的经营技巧8.2.1 走出认识误区8.2.2 如何做好四轮定位经营附录附录A 车轮定位专用术语附录B 车名中英文对照表附录C 如何识别汽车VIN码。

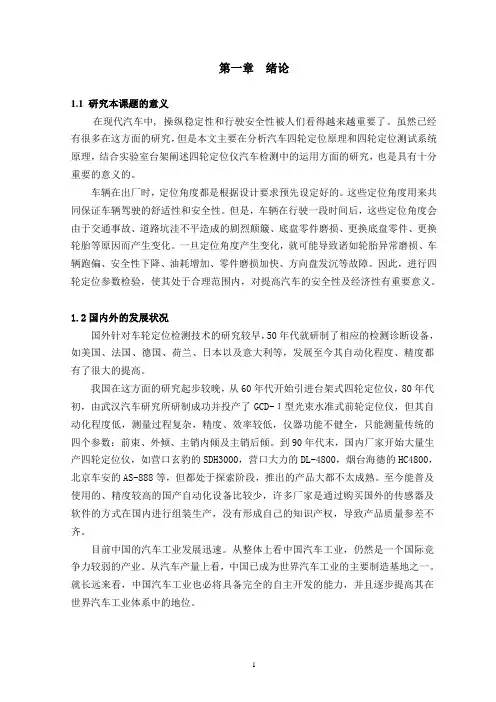

第一章绪论1.1 研究本课题的意义在现代汽车中, 操纵稳定性和行驶安全性被人们看得越来越重要了。
