汽车四轮定位图解说明共34页

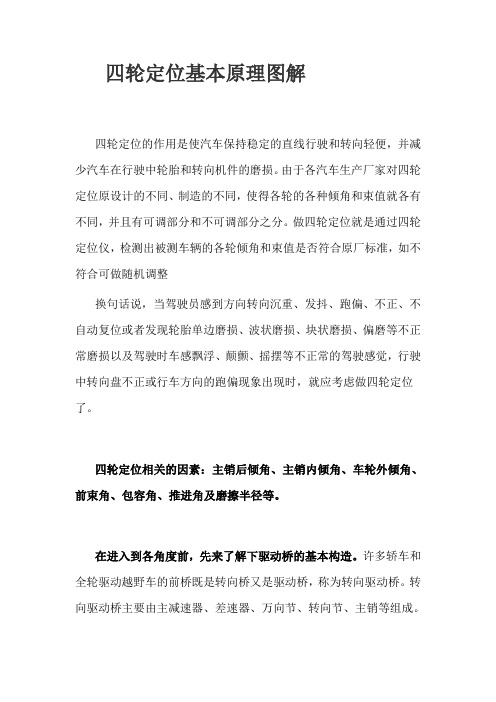

四轮定位基本原理图解四轮定位的作用是使汽车保持稳定的直线行驶和转向轻便,并减少汽车在行驶中轮胎和转向机件的磨损。

由于各汽车生产厂家对四轮定位原设计的不同、制造的不同,使得各轮的各种倾角和束值就各有不同，并且有可调部分和不可调部分之分。

做四轮定位就是通过四轮定位仪，检测出被测车辆的各轮倾角和束值是否符合原厂标准，如不符合可做随机调整换句话说，当驾驶员感到方向转向沉重、发抖、跑偏、不正、不自动复位或者发现轮胎单边磨损、波状磨损、块状磨损、偏磨等不正常磨损以及驾驶时车感飘浮、颠颤、摇摆等不正常的驾驶感觉，行驶中转向盘不正或行车方向的跑偏现象出现时，就应考虑做四轮定位了。

四轮定位相关的因素：主销后倾角、主销内倾角、车轮外倾角、前束角、包容角、推进角及磨擦半径等。

在进入到各角度前，先来了解下驱动桥的基本构造。

许多轿车和全轮驱动越野车的前桥既是转向桥又是驱动桥，称为转向驱动桥。

转向驱动桥主要由主减速器、差速器、万向节、转向节、主销等组成.前轮轮毂固定在转向节上，汽车转向时转向节绕主销旋转,带动前轮绕主销旋转。

转向驱动桥为了将动力传给前轮，又能使前轮偏转，必须在转向节内加装万向节，且主销的轴线必须通过万向节中心，以确保不发生运动干涉。

1．主销后倾角:从车辆的侧面观察上球头或支柱顶端与下球头之连线(假设的转向轴线)向前或向后倾斜，即转向轴线与地面的垂线之间的夹角。

后倾角包括正的后倾角与负的后倾角以及零的后倾角3种。

主销后倾角的作用是使车轮复位以及提高直线行驶的稳定性，产生的回正力矩使汽车在行驶中若偶遇外力作用能自动回正。

后倾角的主要功能是使车辆保持向正前方行驶。

后倾角的角度不会影响轮胎磨，它是用来稳定车行方向和转向时能自动回正。

主销有一定的后倾角,使主销延长线与地面的交点a向前偏移了一段距离l，转向后地面作用在车轮上的侧向力FY对主销形成一个转矩，该转矩具有使前轮回正的作用。

下面两图则分别表示了直行和转弯时主销后倾角的作用。

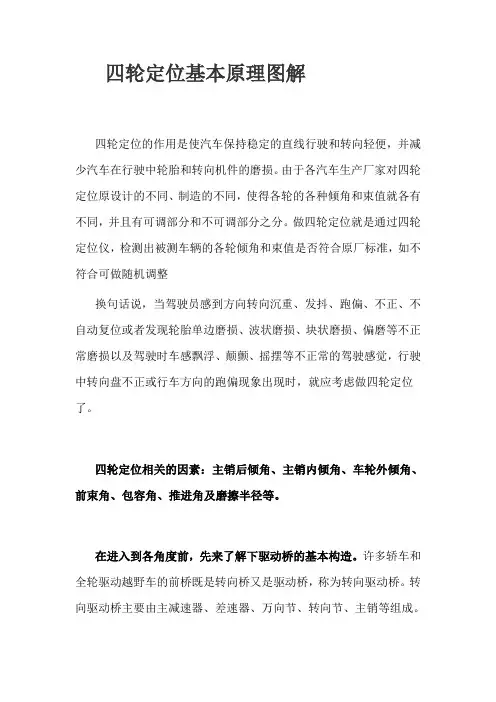

四轮定位基本原理图解四轮定位的作用是使汽车保持稳定的直线行驶和转向轻便，并减少汽车在行驶中轮胎和转向机件的磨损。

由于各汽车生产厂家对四轮定位原设计的不同、制造的不同，使得各轮的各种倾角和束值就各有不同，并且有可调部分和不可调部分之分。

做四轮定位就是通过四轮定位仪，检测出被测车辆的各轮倾角和束值是否符合原厂标准，如不符合可做随机调整换句话说，当驾驶员感到方向转向沉重、发抖、跑偏、不正、不自动复位或者发现轮胎单边磨损、波状磨损、块状磨损、偏磨等不正常磨损以及驾驶时车感飘浮、颠颤、摇摆等不正常的驾驶感觉，行驶中转向盘不正或行车方向的跑偏现象出现时，就应考虑做四轮定位了。

四轮定位相关的因素：主销后倾角、主销内倾角、车轮外倾角、前束角、包容角、推进角及磨擦半径等。

在进入到各角度前，先来了解下驱动桥的基本构造。

许多轿车和全轮驱动越野车的前桥既是转向桥又是驱动桥，称为转向驱动桥。

转向驱动桥主要由主减速器、差速器、万向节、转向节、主销等组成。

前轮轮毂固定在转向节上，汽车转向时转向节绕主销旋转，带动前轮绕主销旋转。

转向驱动桥为了将动力传给前轮，又能使前轮偏转，必须在转向节内加装万向节，且主销的轴线必须通过万向节中心，以确保不发生运动干涉。

1．主销后倾角：从车辆的侧面观察上球头或支柱顶端与下球头之连线（假设的转向轴线）向前或向后倾斜，即转向轴线与地面的垂线之间的夹角。

后倾角包括正的后倾角与负的后倾角以及零的后倾角3种。

主销后倾角的作用是使车轮复位以及提高直线行驶的稳定性，产生的回正力矩使汽车在行驶中若偶遇外力作用能自动回正。

后倾角的主要功能是使车辆保持向正前方行驶。

后倾角的角度不会影响轮胎磨，它是用来稳定车行方向和转向时能自动回正。

主销有一定的后倾角，使主销延长线与地面的交点a向前偏移了一段距离l，转向后地面作用在车轮上的侧向力FY对主销形成一个转矩，该转矩具有使前轮回正的作用。

下面两图则分别表示了直行和转弯时主销后倾角的作用。

四轮定位基本原理图解四轮定位得作用就是使汽车保持稳定得直线行驶与转向轻便,并减少汽车在行驶中轮胎与转向机件得磨损。

由于各汽车生产厂家对四轮定位原设计得不同、制造得不同,使得各轮得各种倾角与束值就各有不同,并且有可调部分与不可调部分之分。

做四轮定位就就是通过四轮定位仪,检测出被测车辆得各轮倾角与束值就是否符合原厂标准,如不符合可做随机调整换句话说,当驾驶员感到方向转向沉重、发抖、跑偏、不正、不自动复位或者发现轮胎单边磨损、波状磨损、块状磨损、偏磨等不正常磨损以及驾驶时车感飘浮、颠颤、摇摆等不正常得驾驶感觉,行驶中转向盘不正或行车方向得跑偏现象出现时,就应考虑做四轮定位了。

四轮定位相关得因素:主销后倾角、主销内倾角、车轮外倾角、前束角、包容角、推进角及磨擦半径等、在进入到各角度前,先来了解下驱动桥得基本构造。

许多轿车与全轮驱动越野车得前桥既就是转向桥又就是驱动桥,称为转向驱动桥。

转向驱动桥主要由主减速器、差速器、万向节、转向节、主销等组成。

前轮轮毂固定在转向节上,汽车转向时转向节绕主销旋转,带动前轮绕主销旋转。

转向驱动桥为了将动力传给前轮,又能使前轮偏转,必须在转向节内加装万向节,且主销得轴线必须通过万向节中心,以确保不发生运动干涉。

1.主销后倾角:从车辆得侧面观察上球头或支柱顶端与下球头之连线(假设得转向轴线)向前或向后倾斜,即转向轴线与地面得垂线之间得夹角。

后倾角包括正得后倾角与负得后倾角以及零得后倾角3种。

主销后倾角得作用就是使车轮复位以及提高直线行驶得稳定性,产生得回正力矩使汽车在行驶中若偶遇外力作用能自动回正。

后倾角得主要功能就是使车辆保持向正前方行驶。

后倾角得角度不会影响轮胎磨,它就是用来稳定车行方向与转向时能自动回正。

主销有一定得后倾角,使主销延长线与地面得交点ａ向前偏移了一段距离l,转向后地面作用在车轮上得侧向力FＹ对主销形成一个转矩,该转矩具有使前轮回正得作用。

下面两图则分别表示了直行与转弯时主销后倾角得作用。

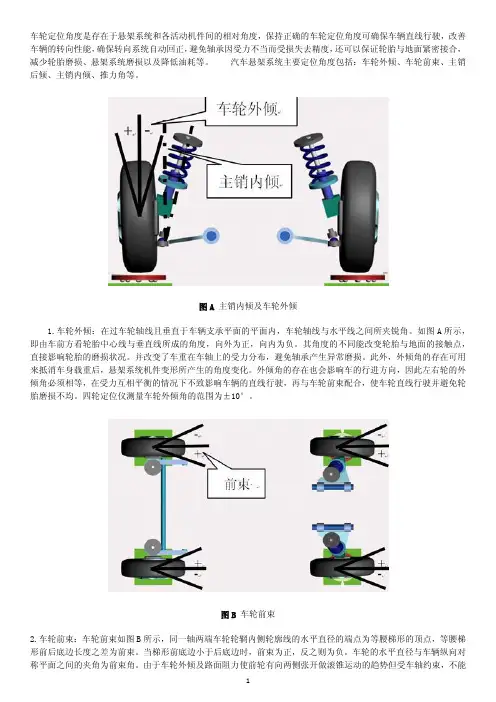

车轮定位角度是存在于悬架系统和各活动机件间的相对角度，保持正确的车轮定位角度可确保车辆直线行驶，改善车辆的转向性能，确保转向系统自动回正，避免轴承因受力不当而受损失去精度，还可以保证轮胎与地面紧密接合，减少轮胎磨损、悬架系统磨损以及降低油耗等。

汽车悬架系统主要定位角度包括：车轮外倾、车轮前束、主销后倾、主销内倾、推力角等。

图A 主销内倾及车轮外倾1.车轮外倾：在过车轮轴线且垂直于车辆支承平面的平面内，车轮轴线与水平线之间所夹锐角。

如图A所示，即由车前方看轮胎中心线与垂直线所成的角度，向外为正，向内为负。

其角度的不同能改变轮胎与地面的接触点，直接影响轮胎的磨损状况。

并改变了车重在车轴上的受力分布，避免轴承产生异常磨损。

此外，外倾角的存在可用来抵消车身载重后，悬架系统机件变形所产生的角度变化。

外倾角的存在也会影响车的行进方向，因此左右轮的外倾角必须相等，在受力互相平衡的情况下不致影响车辆的直线行驶，再与车轮前束配合，使车轮直线行驶并避免轮胎磨损不均。

四轮定位仪测量车轮外倾角的范围为±10°。

图B 车轮前束2.车轮前束：车轮前束如图B所示，同一轴两端车轮轮辋内侧轮廓线的水平直径的端点为等腰梯形的顶点，等腰梯形前后底边长度之差为前束。

当梯形前底边小于后底边时，前束为正，反之则为负。

车轮的水平直径与车辆纵向对称平面之间的夹角为前束角。

由于车轮外倾及路面阻力使前轮有向两侧张开做滚锥运动的趋势但受车轴约束，不能向外滚动，导致车轮边滚边滑，增加了磨损，通过前束可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。

四轮定位仪测量车轮前束角的范围为±6°。

图C 主销后倾3.主销后倾：主销后倾如图C所示，过车轮中心的铅垂线和真实或假想的转向主销轴线在车辆纵向对称平面的投影线所夹锐角为主销后倾角，向前为负，向后为正。

主销后倾角的存在可使车轮转向轴线与地面的交点在轮胎接地点的前方，可利用地面对轮胎的阻力产生绕主销轴线的回正力矩，该力矩的方向正好与车轮偏转方向相反，使车辆保持直线行驶。

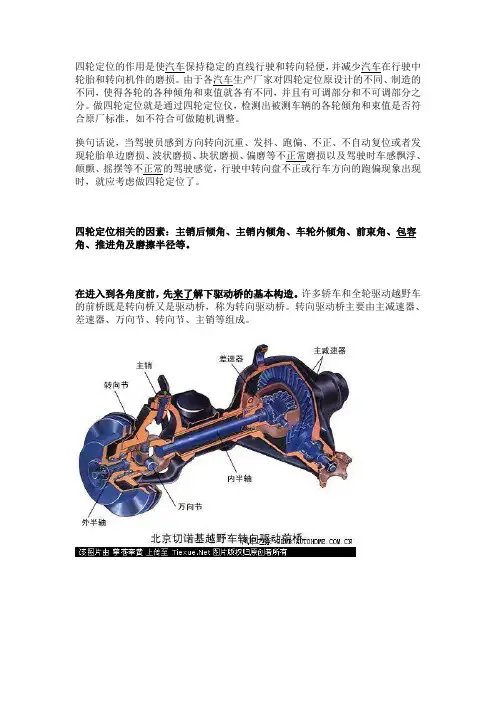

四轮定位的作用是使汽车保持稳定的直线行驶和转向轻便，并减少汽车在行驶中轮胎和转向机件的磨损。

由于各汽车生产厂家对四轮定位原设计的不同、制造的不同，使得各轮的各种倾角和束值就各有不同，并且有可调部分和不可调部分之分。

做四轮定位就是通过四轮定位仪，检测出被测车辆的各轮倾角和束值是否符合原厂标准，如不符合可做随机调整。

换句话说，当驾驶员感到方向转向沉重、发抖、跑偏、不正、不自动复位或者发现轮胎单边磨损、波状磨损、块状磨损、偏磨等不正常磨损以及驾驶时车感飘浮、颠颤、摇摆等不正常的驾驶感觉，行驶中转向盘不正或行车方向的跑偏现象出现时，就应考虑做四轮定位了。

四轮定位相关的因素：主销后倾角、主销内倾角、车轮外倾角、前束角、包容角、推进角及磨擦半径等。

在进入到各角度前，先来了解下驱动桥的基本构造。

许多轿车和全轮驱动越野车的前桥既是转向桥又是驱动桥，称为转向驱动桥。

转向驱动桥主要由主减速器、差速器、万向节、转向节、主销等组成。

前轮轮毂固定在转向节上，汽车转向时转向节绕主销旋转，带动前轮绕主销旋转。

转向驱动桥为了将动力传给前轮，又能使前轮偏转，必须在转向节内加装万向节，且主销的轴线必须通过万向节中心，以确保不发生运动干涉。

[ 转自汽车连社区 / ]1．主销后倾角：从车辆的侧面观察上球头或支柱顶端与下球头之连线（假设的转向轴线）向前或向后倾斜，即转向轴线与地面的垂线之间的夹角。

后倾角包括正的后倾角与负的后倾角以及零的后倾角3种。

主销后倾角的作用是使车轮复位以及提高直线行驶的稳定性，产生的回正力矩使汽车在行驶中若偶遇外力作用能自动回正。

后倾角的主要功能是使车辆保持向正前方行驶。

后倾角的角度不会影响轮胎磨，它是用来稳定车行方向和转向时能自动回正。

主销有一定的后倾角，使主销延长线与地面的交点a向前偏移了一段距离l，转向后地面作用在车轮上的侧向力FY对主销形成一个转矩，该转矩具有使前轮回正的作用。

下面两图则分别表示了直行和转弯时主销后倾角的作用。
