曝气沉砂池选型

1 设计任务书

一、设计项目

某污水厂初步设计

二、设计资料

1．基本资料

⑴ 设计流量:

Q=30000+ n×1000 m3/d(n学号，1～30号）

⑵ 污水水质:

COD=380mg/L，BOD5=250 mg/L，SS=200mg/L pH=6～9 。夏季水温25℃，冬季水温15℃,常年平均水温20℃。

⑶ 纳污河流：

位于城市的东侧自南向北，20年一遇洪水水位标高322.5m，常水位标高320.3m。

⑷ 根据城市总体规划，污水厂拟建于该城市下游河流岸边,地势平坦，拟建处的地面标高326.30m。该城市污水主干管终点(污水厂进水口)的管内底标高321.00m。

⑸气象资料：

该地区全年主导风向为西南风。地势平坦,地质情况良好，满足工程地质要求，平均气温13℃，冬季最低气温-12℃,最大冰冻深度0。85m，夏季最高气温37℃，年平均降雨量1010mm,蒸发量1524mm。

⑹处理要求：

处理水水质满足： BOD5≤20mg/L；COD≤60 mg/L；SS≤20mg/L。处理后的污水纳入河流,对污泥进行稳定化处理、脱水后泥饼外运填埋或作农肥。

⑺ 其他资料：

厂区附近无大片农田，各种建筑材料均能供应，电力供应充足。

三、设计内容：

1、根据给定的原始资料，确定污水厂的规模和污水设计水量。

2、按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择污水、污泥的处理构筑物，并用方框图表示.进行工艺流程中各处理单元的处理原理说明。

3、进行各构筑物的尺寸计算，各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用。

4。 设备选型计算。

5.平面和高程布置

根据构筑物的尺寸，合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草图后进行。各处理构筑物应尽力采用重力流，各处理构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管的水头损失则需计算确定。

79页5题 0曝气沉砂池：

已知某城市污水处理厂的设计平均流量Q=20000m3/d，[应考虑最大设计流量]服务人口100000人，初沉污泥量按25g/（人•日），污泥含水率按97%计算，试为该厂设计曝气沉砂池。

平均日流量 L/s 4 6 10 15 25 40 70 120 200 400 750

1600

K总 2.3 2.2 2.1 2.0 1.89 1.80 1.69 1.59 1.51 1.40 1.30

1.20

解：Q=20000m3/d = 833.3 m3/h = 0.23 m3/s *1.5 = 0.345 m3/s [最大流量]

1. 池子总有效容积 ：设t=2-4min；取4 min

V = qmax * t * 60=0.345 m3/s×4×60= 82.8（m3）；

2. 水流断面面积 ： 设 ν1=0.1 （m/s） 38页

A = qmax/ν1=0.345/0.1= 3.45 （m2）；

3.池总宽度：B 设h2= 2--3 m；取2 m 38页

B = A/h2 = 3.45/2 = 1.73 （m）

4. 每格池子宽度；设n= 2 格；

b=B/n =1.73/2 = 0.87 （m）；[每个池子的宽]

设计要求;水深 2-3 m 取深为2m

宽/深 = 0.87/2 = 0.44 设计要求;宽/深 = 1-1.5

0.87/2=0.44不符合设计要求,最小流量应为;0.8 m3/s

因为:深为2 m,宽就的2 m,才能满足设计要求;宽/深 = 1-1.5

池子总宽4 m,那么断面面积A =2*4 = 8 m2

水平流速取一般取ν1 = 0.1 （m/s）;

所以;最小流量应为;Q = A*ν1= 8 m2* 0.1 （m/s）= 0.8 m3/s ;

而本题流量0.23 m3/s *1.5 = 0.345 m3/s 不适合设计曝气沉砂池.

某城市16万t/d污水处理厂设计

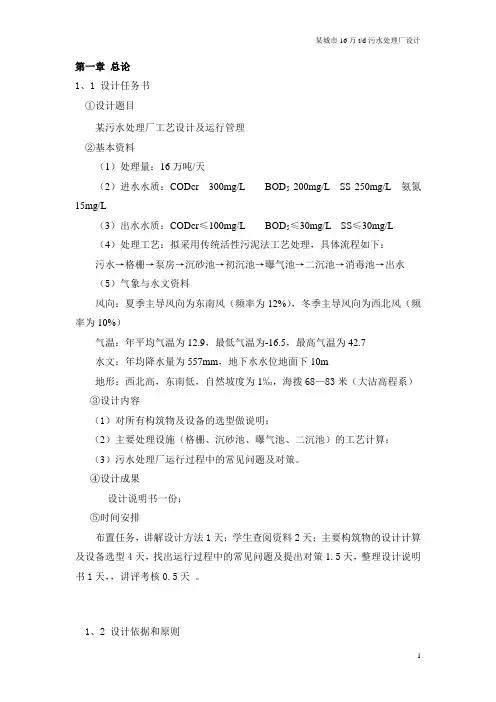

1 第一章 总论

1、1 设计任务书

①设计题目

某污水处理厂工艺设计及运行管理

②基本资料

（1）处理量：16万吨/天

（2）进水水质：CODcr 300mg/L BOD5 200mg/L SS 250mg/L 氨氮15mg/L

（3）出水水质：CODcr≤100mg/L BOD5≤30mg/L SS≤30mg/L

（4）处理工艺：拟采用传统活性污泥法工艺处理，具体流程如下：

污水→格栅→泵房→沉砂池→初沉池→曝气池→二沉池→消毒池→出水

（5）气象与水文资料

风向：夏季主导风向为东南风（频率为12%），冬季主导风向为西北风（频率为10%）

气温：年平均气温为12.9，最低气温为-16.5，最高气温为42.7

水文：年均降水量为557mm，地下水水位地面下10m

地形：西北高，东南低，自然坡度为1‰，海拨68—83米（大沽高程系）

③设计内容

（1）对所有构筑物及设备的选型做说明；

（2）主要处理设施（格栅、沉砂池、曝气池、二沉池）的工艺计算；

（3）污水处理厂运行过程中的常见问题及对策。

④设计成果

设计说明书一份；

⑤时间安排

布置任务，讲解设计方法1天；学生查阅资料2天；主要构筑物的设计计算及设备选型4天，找出运行过程中的常见问题及提出对策1.5天，整理设计说明书1天，，讲评考核0.5天 。

1、2 设计依据和原则 某城市16万t/d污水处理厂设计

2 设计依据：

《环境工程学》高教出版社，蒋展鹏主编

《污水处理厂工艺设计手册》化学工业出版，社高俊发王社平主编

水污染控制工程课程设计

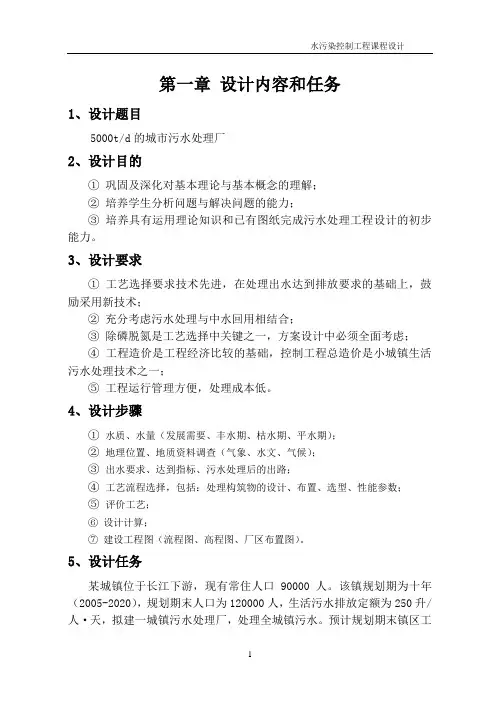

1 第一章 设计内容和任务

1、设计题目

5000t/d的城市污水处理厂

2、设计目的

① 巩固及深化对基本理论与基本概念的理解；

② 培养学生分析问题与解决问题的能力；

③ 培养具有运用理论知识和已有图纸完成污水处理工程设计的初步能力。

3、设计要求

① 工艺选择要求技术先进，在处理出水达到排放要求的基础上，鼓励采用新技术；

② 充分考虑污水处理与中水回用相结合；

③ 除磷脱氮是工艺选择中关键之一，方案设计中必须全面考虑；

④ 工程造价是工程经济比较的基础，控制工程总造价是小城镇生活污水处理技术之一；

⑤ 工程运行管理方便，处理成本低。

4、设计步骤

① 水质、水量（发展需要、丰水期、枯水期、平水期）；

② 地理位置、地质资料调查（气象、水文、气候）；

③ 出水要求、达到指标、污水处理后的出路；

④ 工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数；

⑤ 评价工艺；

⑥ 设计计算；

⑦ 建设工程图（流程图、高程图、厂区布置图）。

5、设计任务

某城镇位于长江下游，现有常住人口90000人。该镇规划期为十年（2005-2020），规划期末人口为120000人，生活污水排放定额为250升/人·天，拟建一城镇污水处理厂，处理全城镇污水。预计规划期末镇区工 水污染控制工程课程设计

2 业污水总量为20000吨/日，同时，要求所有工业废水排放均按照《污水排入城市下水道水质标准》（CJ18-86）执行。现规划建设一城市污水处理厂，设计规模为50000吨/日，污水处理厂排放标准为中华人民共和国国家标准，主要控制指标如下：

项目 COD（mg/L） BOD5(mg/L) 石油类 SS PH 色度 NH3·N 总磷
