震动仓顶除尘器说明书

脉冲除尘器操作说明书

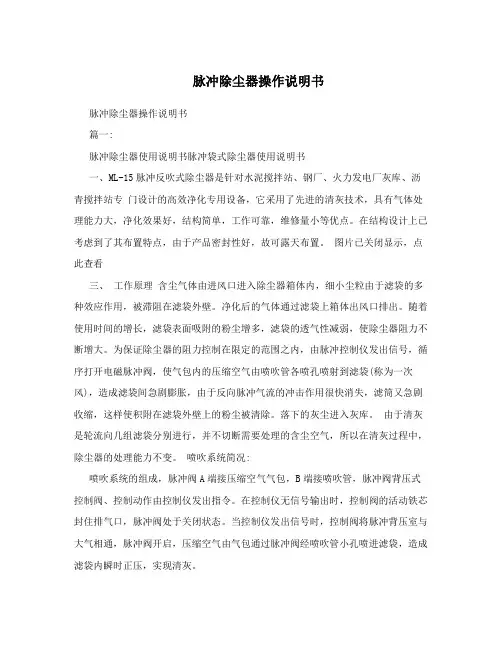

脉冲除尘器操作说明书

篇一:

脉冲除尘器使用说明书脉冲袋式除尘器使用说明书

一、ML-15脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专 门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。 图片已关闭显示，点此查看

三、 工作原理 含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风)，造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘进入灰库。 由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。 喷吹系统简况:

喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。 四、主要配件

1.脉冲控制仪脉冲控制仪是电脉冲除尘器的主要控制装置。它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器

的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。(连接方法，请参考脉冲控制仪使用说明书)

五、安装过程

1、除尘器设备起吊时，应注意避免碰损箱体及配件。灌顶孔径必须小于除尘器。并焊接在储灰灌顶。

装煤出焦除尘自控系统

使用手册

上海安帮科技有限公司 目录

1. 内容介绍 ......................................... 3

2. 系统简介 ......................................... 4

3. 设备及流程 ....................................... 5

3.1. 操作方式类型 ................................... 5

3.2. 设备连锁 ....................................... 5

3.3. 手动方式下的操作 ............................... 6

3.4. 自动（流程）方式下的操作 ....................... 6

3.5. 流程设备故障 ................................... 7

4. 除尘系统控制操作 ................................. 8

4.1. 除尘主画面操作 ................................. 8

4.2. 设备控制方式选择画面 .......................... 25

4.3. 设备动作时间设定画面 .......................... 26

4.4. 模拟量一览画面 ................................ 27

4.5. 系统趋势画面 .................................. 28

1. 内容介绍

本手册主要介绍如何通过自动系统的操作画面，来控制装煤出焦除尘系统中设备的运行。本手册主要阅读对象为运行操作人员。

手册首先介绍系统硬件和软件的结构，描述自控系统各部分的功能。现场操作人员对这部分内容可以简单的了解。

电

除

尘

运

行

操

作

1 目 录

第一节 前言……………………………………………………… 1

第二节 设备机械本体部分……………………………………… 1

第三节 电除尘器运行操作规程………………………………… 7

第四节 电除尘器的维护、保养与检修………………………… 13

第五节 电除尘器运行中的故障处理…………………………… 14

第六节 电除尘器在运行、维护中应注意的事项……………… 18

2 第一节 前言

电除尘器是一种适应性强、用途广泛，处理能力大，可靠性好，效率高的除尘设备。

它可以捕集到1微米以下的粉尘，这是机械式除尘器望尘莫及的。

它一般的大修为十年，服役年限可长达三、四十年。

它的除尘效率均在98%以上。

由于它有以上这们明显的优势，且具有阻力损耗小，维修量小、运行费用低，所以尽管它的耗钢量较大，一次投资较大。从长远的观点看电除尘器仍然是一种防止大气污染的理想设备。

第二节 设备机械本体部分

一、 壳体

电除尘器的外壳是一个有一定气密性要求，能够承受一定压力和在一定温度条件下工作的容器。由钢结构组成。

1、主要功能：

a. 保证所处理烟气从其间通过，外部空气尽可能少的进入电除尘器内部。

b. 承受阳极部分、阴极部分、卸灰系统和进出口变径管的重力载荷以及振打过程中产生的较小的冲击载荷。

c. 能够承受一定的风荷载，雪荷！经受一定的地震裂度。

2、结构形式

为满足其功能，外壳主要由支座、底部梁、立柱、顶部梁、侧板、顶部盖板、柱间支撑等部件组成。

3 2.1支座

支座是连接设备基础和设备本体的部体。根据下部支柱的数量确定支座的个数。在诸多支座中除一个为固定支座外，其余均为多向或单向活动支座。两种支座都必须能够承受设备自重和各种附加载荷作用于其上的重力。活动支座的活动必须满足由于温度变化而引起的设备物件在水平方向的伸缩量。

a. 固定支座是上下两部分为一整体的，不可以产生相对运动的支座，是使电除尘器和基础牢固连接在一起的部件。

第 1 页 共 3 页 振动器使用操作规程

振动器是一种常见的机电设备，用于产生机械振动或震动。它广泛应用于工业生产、建筑施工、科学实验、医疗治疗、运动训练等领域。为了保证振动器的安全和正常运行，使用者需要遵守一系列操作规程。以下是振动器使用操作规程的详细内容。

一、安全操作规程

1. 在使用振动器之前，必须仔细阅读并熟悉振动器的使用说明书。如果存在任何疑问或不明之处，应及时向专业人员咨询。

2. 在操作振动器之前，需要确认振动器的电源是否已经正确接通。同时还要检查振动器各个部件是否处于正常工作状态，如电源开关、振动源、控制面板等。

3. 振动器只能由经过专门培训的人员操作。未经许可，任何人都不得擅自操作振动器。

4. 在操作振动器时，使用者应穿戴好个人防护装备，如工作服、手套、护目镜、耳塞等。以防止因振动器运行时产生的噪音、震动或飞溅物导致的伤害。

5. 在使用振动器时，需要注意周围环境的安全情况。确保振动器周围没有其他人员或障碍物，以免发生意外。

6. 在振动器运行期间，绝对不允许将手或其他身体部位插入振动器的工作空间内。否则可能导致严重的伤害。 第 2 页 共 3 页 7. 当振动器出现异常或故障时，应立即停止使用，并通知专业人员进行维修。绝对不要私自拆解或维修振动器，以免造成更严重的后果。

二、操作细则

1. 在操作振动器之前，需要根据具体应用需求选择合适的振动方式和振动频率。对于不同材料或不同工况下的振动任务，应根据实际情况进行调整。

2. 操作人员应按照振动器的使用说明，正确设置振动器的振动参数，如振幅、频率、时间等。不得超出振动器的额定负荷范围，以免损坏振动器或引发其他问题。

3. 在振动器启动之前，需要确保工作台面上的工作物品已经固定好，并且没有松动或危险的物品。

4. 在操作振动器时，应保持稳定的操作姿势，并用力均匀。注意不要过度施力，以免引起振动器的异常工作或人身伤害。

5. 定期检查振动器的工作状态。主要包括振动器是否工作正常、电源连接是否牢固、振动器表面是否有损坏等。如发现异常情况，应及时处理或联系专业人员进行修理。
