机械制图齿轮的画法
机械制图是一门重要的人工技术，它为机械工程师提供了创建和理解各种机械装置的方法。在机械制图中，齿轮是一个常见的元素，用于传递动力和控制机械装置的运动。在这篇文章中，我将介绍齿轮的制图方法。
在正式开始之前，我们先了解一下齿轮的基本知识。齿轮是由一系列齿（也称为齿廓）组成的轮状装置。它可以与其他齿轮配合工作，实现速度和扭矩的传递。齿轮通常用于各种机械装置中，如汽车变速箱、工业机械和时钟。
首先，我们需要了解如何绘制一个标准的齿轮图。首先，我们绘制一个圆，这个圆代表齿轮的外径。然后，我们使用圆形的图案来表示齿轮的轮廓。为了绘制齿轮的齿，我们需要将齿轮的外圆分割成相等的部分。这个分割是齿轮制图中一个重要的步骤。
在绘制齿轮的齿之前，我们需要确定齿的数量。齿的数量决定了齿轮的运动特性。齿的数量越多，齿轮传递的速度越大，但扭矩会相对较小。相反，齿的数量越少，齿轮传递的扭矩越大，但速度会相对较慢。在机械设计中，我们需要根据实际情况选择适当的齿数。
在绘制齿之前，我们需要了解齿的形状。齿一般分为直齿和斜齿两种类型。直齿是最常见的齿轮类型，它们的齿面和齿轮轴是平行的。斜齿则是在齿面上设置了一定的斜角，使得齿轮可以更加平稳地工作。
在制图中，我们常常使用标准的齿轮剖面来绘制齿。这些齿轮剖面是根据一些标准化的几何形状绘制的。齿轮制图师通常根据具体的齿轮型号和规格来选择合适的齿轮剖面。
通过绘制齿轮的齿廓，我们可以清楚地看到齿的形状和排列方式。在绘制齿轮的齿时，我们需要注意齿的形状和尺寸。齿的形状应该兼顾传动效率和噪音控制。通常情况下，齿的形状是由齿廓线和齿根线组成的。
绘制齿轮的齿廓需要一定的几何学知识。常见的齿轮齿廓包括 involute 齿廓、圆弧齿廓和曲线齿廓等。其中，involute 齿廓是使用最广泛的一种齿轮齿廓，它具有良好的传动特性和制造可行性。
除了齿的形状和尺寸，我们还需要注意齿与齿之间的间隙。间隙是为了确保齿轮在运转时不会相互干涉。在制图中，我们需要根据齿轮的尺寸和齿数来计算合适的齿间间隙。
§7-4齿轮
【学习目标】
1．识记：齿轮的作用和分类。
齿轮各部分的名称
2．理解掌握：直齿圆柱齿轮的画法规定。
【重点难点】
直齿圆柱齿轮的画法规定。
【课前准备】
三角尺一付、圆规、HB、B的铅笔两只，两组备一把小刀等作图工具。
【预习导学】
1、齿轮在机器中的作用？
2、齿轮分为哪几种？都用于哪种传动场合？
【学习内容】
1、齿轮各部分名称及计算公式：
2、圆柱齿轮的画法规定：
（1）齿顶线与齿顶圆用 绘制
（2）齿根线与齿根圆用 绘制
（3）分度线与分度圆用 绘制
3、圆柱齿轮啮合的画法：
【合作交流，展示提升】
作图演示： 教师主导思想：通过作图演示巩固新知识。
学生活动：跟踪老师作图，识记正确画法。齿轮画法作图演示。
1． 让学生牢记齿轮画法的基本规定。
2． 理解图形上每一部分所表达的齿轮结构。
3． 理解啮合的画法。
学生学习使用制图工具，按要求完成课堂作业，教师指导，检查。
【达标检测，项固落实】（比比看，谁最棒！）
已知直齿圆柱齿轮模数m=2.5，齿数z=33，完成两视图。

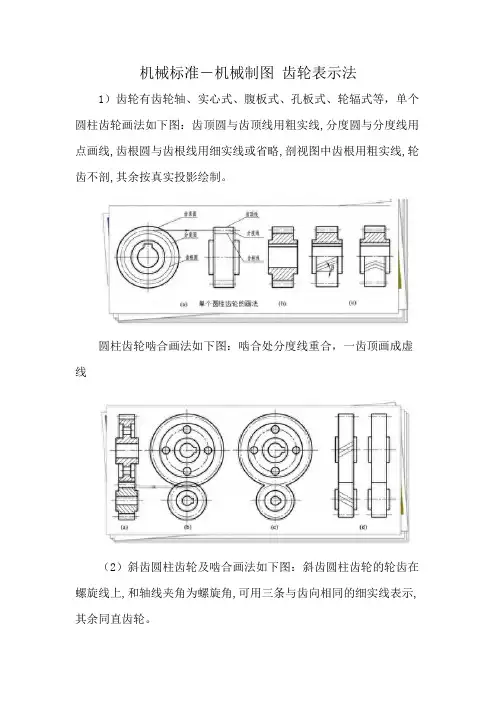

机械标准－机械制图 齿轮表示法
1）齿轮有齿轮轴、实心式、腹板式、孔板式、轮辐式等，单个圆柱齿轮画法如下图：齿顶圆与齿顶线用粗实线,分度圆与分度线用点画线,齿根圆与齿根线用细实线或省略,剖视图中齿根用粗实线,轮齿不剖,其余按真实投影绘制。
圆柱齿轮啮合画法如下图：啮合处分度线重合，一齿顶画成虚线
（2）斜齿圆柱齿轮及啮合画法如下图：斜齿圆柱齿轮的轮齿在螺旋线上,和轴线夹角为螺旋角,可用三条与齿向相同的细实线表示,其余同直齿轮。
轴承的表达法：滚动轴承的尺寸可由型号查表获得。
①简化画法包括：通用画法、特征画法。通用画法：剖视图中不需表示其外形轮廓、载何特性、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，线框及十字符号均用粗实线，如下图。
特征画法：能较形象表示结构特征，采用在矩形线框内画出其结构要素符号，长粗实线表示滚动体的滚动轴线，短粗实线表示滚动体的列数和位置，如下表所示。
②规定画法（必要时采用）：用规定画法绘制滚动轴承的剖视图时，滚动体不画剖面线，套圈要画剖面线，保持架与倒角省略不画；规定画法一般画在轴的一侧，另一侧按通用画法绘制，画法、线型等如下表所示。

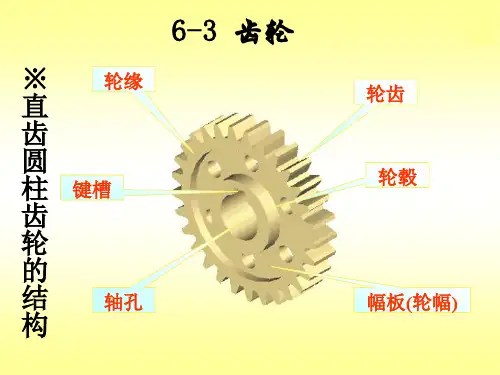

机械制图齿轮的画法(课堂PPT)
一、齿轮的定义和分类
齿轮是机械传动中常用的一种元件，可以把动力沿着轴线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。
二、齿轮的基本参数
1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。这些参数在制图时需要根据实际情况进行选择和绘制。
2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆直径之比。它是齿轮设计和制造的重要参数，通常用正整数来表示。
3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数的比值。它的大小对齿轮啮合的精度和传动性能有影响。
4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。
5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁制成的。
三、齿轮的绘制
1. 直齿轮绘制
直齿轮的绘制首先需要确定它的模数和齿数等参数，然后按照以下步骤进行： 步骤1：画出齿轮的分度圆和齿数。
步骤2：通过分度圆绘制出齿槽和齿宽。
步骤3：从分度圆向外画出顶圆和顶高。
步骤4：从分度圆向内画出底圆和根高。
步骤5：连接齿面和齿间曲线。
步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。
步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。
2. 斜齿轮绘制
斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分度圆上的等距线都按一定比例进行斜置即可。注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。
四、齿轮的注意事项
1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度要求，一般情况下，齿数越多直径越小，精度要求越高。
2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。
3. 齿面加工：齿面加工需要较高的精度和技术要求，加工质量对齿轮传动性能和使用寿命有很大影响。
