20592法兰标准对照表20592法兰标准对照表一、什么是法兰标准对照表？法兰标准对照表，是指针对不同的管道连接，制定的标准化的连接法兰型号和尺寸。
通过这个对照表，可以很方便地将现有的法兰材质、连接形式等参数进行比对，确定使用的法兰型号和尺寸。
二、为什么我们需要法兰标准对照表？在管道连接和安装过程中，选用合适的法兰连接型号和尺寸至关重要。
如果选用不当，可能导致管道泄漏、故障等问题。
而不同的管道连接可能有不同的标准和尺寸，如果没有一个标准化的对照表，很容易出现混淆、错误的情况。
因此，我们需要一个标准化的对照表，来指导我们在不同的情况下，选用合适的法兰连接型号和尺寸。
三、 20592标准介绍20592标准是德国DIN标准委员会制定的管道连接法兰标准。
该标准包括了不同材质、连接形式等多种参数，涵盖了众多的法兰型号和规格。
20592标准具有广泛的适用性，可用于多种场合的管道连接。
该标准还包含了法兰连接的压力等级、尺寸公差等标准，保证了法兰连接的质量和稳定性。
四、 20592法兰标准对照表的应用20592法兰标准对照表，是将不同的管道连接情况，与标准化的法兰型号和尺寸进行匹配。
在使用20592标准的管道连接时，可以通过对照表确定使用的法兰材质、尺寸等参数，确保法兰连接的准确性和稳定性。
五、总结在管道连接和安装过程中，选用合适的法兰连接型号和尺寸至关重要。
20592法兰标准对照表，提供了标准化的法兰型号和尺寸对照，可以使我们选择合适的法兰型号和尺寸。
20592标准是一项广泛适用的标准，具有高质量和稳定性的特点，可用于多种场合的管道连接中。

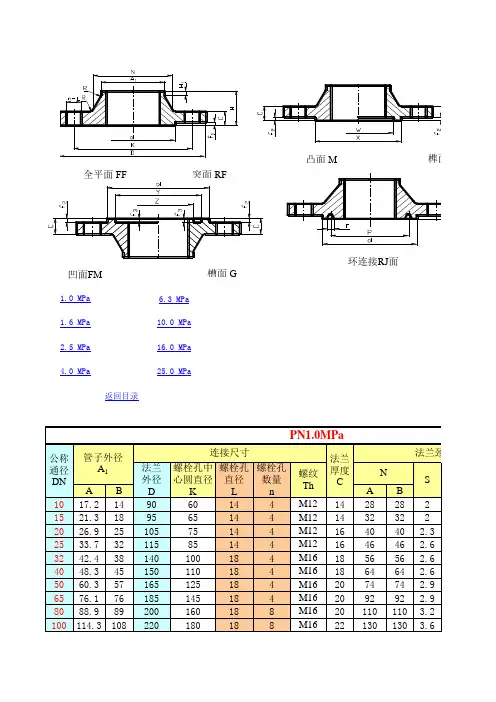

HG20592-2009法兰详细规格尺寸表法兰作为管道连接中常用的零部件，其规格尺寸的准确性对于管道系统的安全和稳定运行至关重要。
HG20592-2009 标准对法兰的规格尺寸进行了详细的规定，下面将为您详细介绍。
首先，我们来了解一下 HG20592-2009 标准中法兰的类型。
该标准涵盖了板式平焊法兰（PL）、带颈平焊法兰（SO）、带颈对焊法兰（WN）、整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、法兰盖（BL）等多种类型。
在板式平焊法兰（PL）中，其公称压力从 PN025MPa 到 PN25MPa不等。
例如，当公称压力为 PN025MPa 时，DN10 的法兰外径为 90mm，螺栓孔中心圆直径为 60mm，螺栓孔直径为 11mm，螺栓数量为 4 个，法兰厚度为 12mm。
随着公称直径的增大，法兰的各项尺寸也相应增加。
带颈平焊法兰（SO）的规格尺寸则相对复杂一些。
以 PN10MPa 为例，DN50 的法兰，其外径为 165mm，螺栓孔中心圆直径为 125mm，螺栓孔直径为 18mm，螺栓数量为 4 个，法兰厚度为 18mm，而颈部外径为 65mm，颈部厚度为 8mm。
带颈对焊法兰（WN）在高压管道中应用较多。
PN100MPa 下，DN200 的该型法兰，其外径为 340mm，螺栓孔中心圆直径为 295mm，螺栓孔直径为 22mm，螺栓数量为 8 个，法兰厚度为 52mm，颈部外径为 265mm，颈部厚度为 38mm。
整体法兰（IF）的尺寸规格同样丰富多样。
在PN16MPa 的条件下，DN80 的整体法兰，其外径为 190mm，螺栓孔中心圆直径为 150mm，螺栓孔直径为 18mm，螺栓数量为 4 个，法兰厚度为 24mm。
承插焊法兰（SW）通常用于小口径管道连接。
PN25MPa 时，DN15 的承插焊法兰，其外径为 95mm，螺栓孔中心圆直径为 65mm，螺栓孔直径为 14mm，螺栓数量为 4 个，法兰厚度为 14mm。

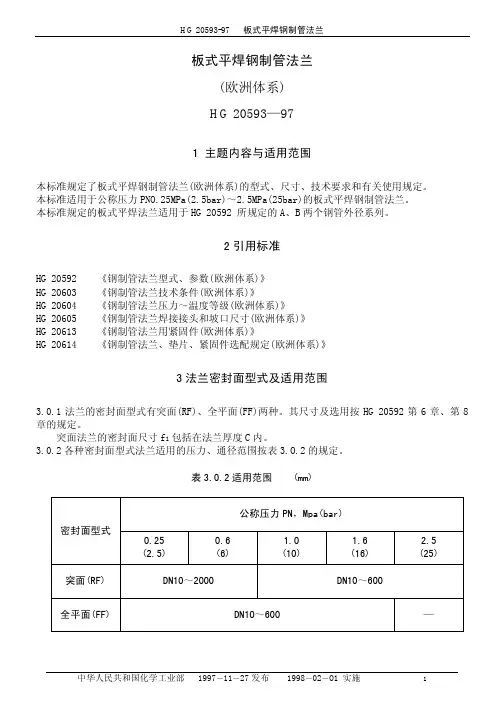

板式平焊钢制管法兰(欧洲体系)HG20593—971主题内容与适用范围本标准规定了板式平焊钢制管法兰(欧洲体系)的型式、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PNO.25MPa(2.5bar)～2.5MPa(25bar)的板式平焊钢制管法兰。
本标准规定的板式平焊法兰适用于HG20592所规定的A、B两个钢管外径系列。
2引用标准HG20592《钢制管法兰型式、参数(欧洲体系)》HG20603《钢制管法兰技术条件(欧洲体系)》HG20604《钢制管法兰压力～温度等级(欧洲体系)》HG20605《钢制管法兰焊接接头和坡口尺寸(欧洲体系)》HG20613《钢制管法兰用紧固件(欧洲体系)》HG20614《钢制管法兰、垫片、紧固件选配规定(欧洲体系)》3法兰密封面型式及适用范围3.0.1法兰的密封面型式有突面(RF)、全平面(FF)两种。
其尺寸及选用按HG20592第6章、第8章的规定。
突面法兰的密封面尺寸f1包括在法兰厚度C内。
3.0.2各种密封面型式法兰适用的压力、通径范围按表3.O.2的规定。
表3.0.2适用范围(mm)公称压力PN，Mpa(bar)密封面型式0.25 (2.5)0.6(6)1.0(10)1.6(16)2.5(25)突面(RF)DN10～2000DN10～600全平面(FF)DN10～600—4法兰尺寸法兰的尺寸按图4—1和表4—1～5的规定。
表4—1PNO.25MPa(2.5bar)板式平焊钢制管法兰表4—2PNO.6MPa(6bar)板式平焊钢制管法兰表4—3PN1.0MPa(10bar)板式平焊锕制管法兰表4—4PN1.6MPa(16bar)板式平焊钢制管法兰表4—5PN2.5MPa(25bar)板式平焊钢制管法兰图4—1板式平焊钢制管法兰(PL)表4—2PNO.6MPa(6bar)板式平焊钢制管法兰5技术要求法兰的技术要求按HG20603的规定。
6最高无冲击工作压力法兰的公称压力和不同温度下的最高无冲击工作压力按HG20604的规定。
