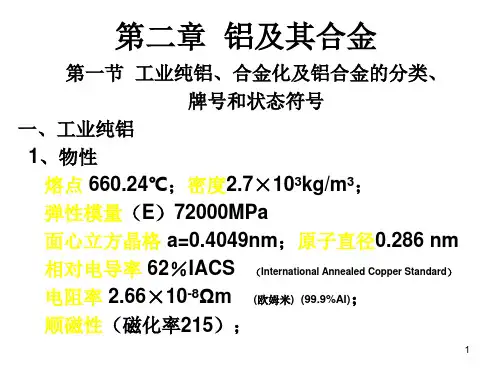

淬火：原则是在防止过烧、晶粒粗化、包铝层污染的前提下，尽可能采用较高 的加热温度，以使强化相充分固溶，但硬铝的固溶温度范围窄，非常容 易过烧。
合金 LY1 LY2 LY6 LY10 LY11 LY12
固溶淬火温度 495~505℃ 495~505℃ 495~505℃ 510~520℃ 495~510℃ 495~503℃
不同合金自然时效硬化的能力和速度不同。
32
5、硬铝的性能和用途
按强度和用途分为：铆钉、中强、高强和耐热硬铝四大类 铆钉硬铝： LY1、 LY4 、LY9 、LY10，以线材供应。 LY1（剪切强度196 MPa）和LY10（剪切强度265 MPa） 自然时效状态工艺塑性良好，铆接时间不受限制。 LY4（剪切强度286 MPa）和LY9属于高强铆钉硬铝， 在淬火后规定时间内铆接，LY4在2～6h内铆接， LY9在20min内铆接。 中强硬铝： LY11：塑性好，以板、棒、型材应用于各种工业， 在航空工业中主要用于模锻螺旋桨叶。
• 铝在空气中表面生成5～10nm厚的Al2O3保护膜， 在大气中耐蚀。
• 在浓硝酸中有极高的稳定性，与有机酸及食品几 乎不反应。
• 在硫酸、盐酸、碱、盐中不稳定。
3
4、特点
• 质量轻 • 优秀的导电、传热和塑性变形性能 • 在大气中有良好的耐蚀性 • 强度低不适于作结构材料
4
二、铝的合金化
• 合金化原理主要固溶强化和时效强化 • 固溶强化：元素溶解度大，与Al原子直径差大，例如Mg
例如：7A04、7B04
14
状态：
F－加工态（热轧、挤压）,不控制应变硬化量 O－退火再结晶状态，强度最低、塑性最高 W－固溶处理正在自然时效过程（不稳定） H－冷作硬化状态 T－热处理状态
