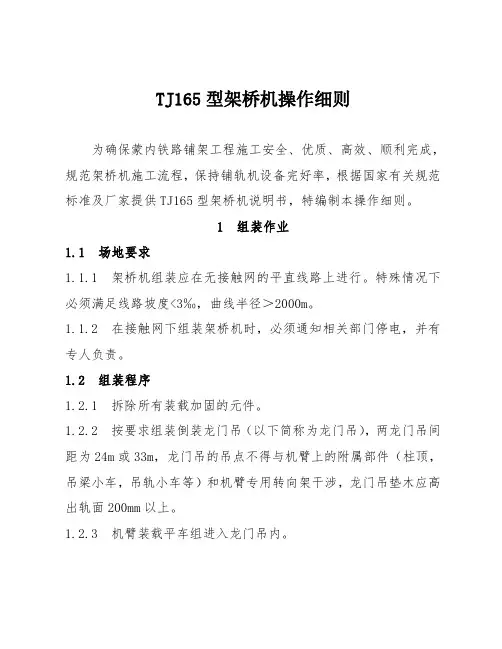

TJ165型架桥机操作细则为确保蒙内铁路铺架工程施工安全、优质、高效、顺利完成，规范架桥机施工流程，保持铺轨机设备完好率，根据国家有关规范标准及厂家提供TJ165型架桥机说明书，特编制本操作细则。
1 组装作业1.1 场地要求1.1.1 架桥机组装应在无接触网的平直线路上进行。
特殊情况下必须满足线路坡度<3‰，曲线半径＞2000m。
1.1.2 在接触网下组装架桥机时，必须通知相关部门停电，并有专人负责。
1.2 组装程序1.2.1 拆除所有装载加固的元件。
1.2.2 按要求组装倒装龙门吊（以下简称为龙门吊），两龙门吊间距为24m或33m，龙门吊的吊点不得与机臂上的附属部件（柱顶，吊梁小车，吊轨小车等）和机臂专用转向架干涉，龙门吊垫木应高出轨面200mm以上。
1.2.3 机臂装载平车组进入龙门吊内。
1.2.4 主机折叠柱根回复到工作位，连接折叠柱根与车体的螺栓，螺栓用加力扳手紧固均匀。
1.2.5 移动一号柱顶到铺轨位并插机臂中心销，移动二号柱顶，使之与一号柱顶间距为9m并用楔形块锁定。
1.2.6 龙门吊起吊机臂，上升100mm后停留10分钟，无异常后继续起升至组装高度（分两步进行，先起吊一定高度，在机臂专用转向架上加垫块400—500mm，然后在机臂下平面与起吊钢丝绳之间加垫300mm垫木，再起升至最高位）。
1.2.7 机臂装载平车拖出龙门吊，主机进入龙门吊内并与柱顶对位，连接柱顶与柱身的联接螺栓，螺栓用加力扳手紧固均匀。
1.2.8 组装一号柱、二号柱。
1.2.9 主机驶出龙门吊。
1.2.10 连接机臂电缆。
1.2.11 机臂回缩至自力走行位，机臂尾部置于三号柱上。
1.2.12 组装液压管路。
1.2.13 机臂上升至最高位组装零号柱。
1.3 架桥机的组装和组装后的第一片梁的架设应在白天进行，以便观察。
2 使用前检查2.1 架桥机必须经过全面检查方可投入使用。
2.2 检查内容2.2.1 结构部分：主要钢结构件（零号柱，一号柱，二号柱，机臂，吊梁小车，吊轨小车、顶梁扁担，运梁小车，龙门吊吊重扁担等）无变形，焊缝无开裂等缺陷。

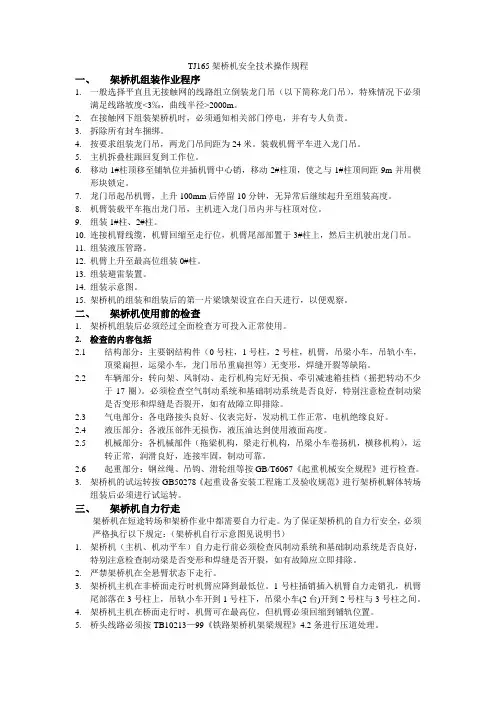

TJ165架桥机安全技术操作规程一、架桥机组装作业程序1.一般选择平直且无接触网的线路组立倒装龙门吊（以下简称龙门吊），特殊情况下必须满足线路坡度<3‰，曲线半径>2000m。
2.在接触网下组装架桥机时，必须通知相关部门停电，并有专人负责。
3.拆除所有封车捆绑。
4.按要求组装龙门吊，两龙门吊间距为24米。
装载机臂平车进入龙门吊。
5.主机拆叠柱跟回复到工作位。
6.移动1#柱顶移至铺轨位并插机臂中心销，移动2#柱顶，使之与1#柱顶间距9m并用楔形块锁定。
7.龙门吊起吊机臂，上升100mm后停留10分钟，无异常后继续起升至组装高度。
8.机臂装载平车拖出龙门吊，主机进入龙门吊内并与柱顶对位。
9.组装1#柱、2#柱。
10.连接机臂线缆，机臂回缩至走行位，机臂尾部部置于3#柱上，然后主机驶出龙门吊。
11.组装液压管路。
12.机臂上升至最高位组装0#柱。
13.组装避雷装置。
14.组装示意图。
15.架桥机的组装和组装后的第一片梁饿架设宜在白天进行，以便观察。
二、架桥机使用前的检查1.架桥机组装后必须经过全面检查方可投入正常使用。
2.检查的内容包括2.1结构部分：主要钢结构件（0号柱，1号柱，2号柱，机臂，吊梁小车，吊轨小车，顶梁扁担，运梁小车，龙门吊吊重扁担等）无变形，焊缝开裂等缺陷。
2.2车辆部分：转向架、风制动、走行机构完好无损、牵引减速箱挂档（摇把转动不少于17圈）。
必须检查空气制动系统和基础制动系统是否良好，特别注意检查制动梁是否变形和焊缝是否裂开，如有故障立即排除。
2.3气电部分：各电路接头良好、仪表完好，发动机工作正常，电机绝缘良好。
2.4液压部分：各液压部件无损伤，液压油达到使用液面高度。
2.5机械部分：各机械部件（拖梁机构，梁走行机构，吊梁小车卷扬机，横移机构），运转正常，润滑良好，连接牢固，制动可靠。
2.6起重部分：钢丝绳、吊钩、滑轮组等按GB/T6067《起重机械安全规程》进行检查。

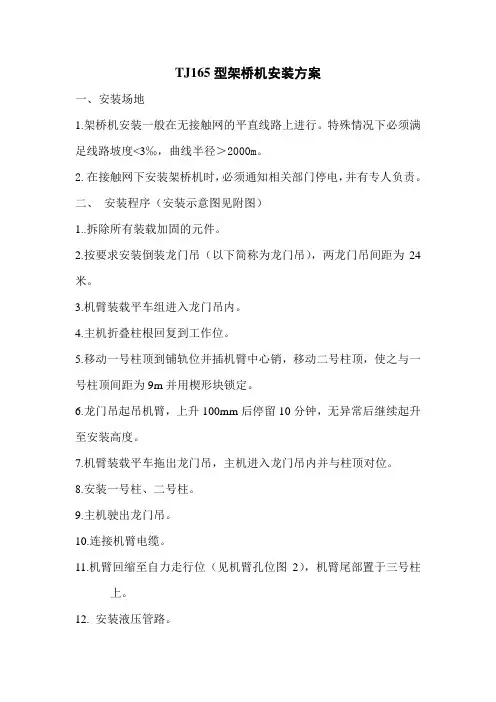

TJ165型架桥机安装方案
一、安装场地
1.架桥机安装一般在无接触网的平直线路上进行。
特殊情况下必须满足线路坡度<3‰，曲线半径＞2000m。
2.在接触网下安装架桥机时，必须通知相关部门停电，并有专人负责。
二、安装程序（安装示意图见附图）
1..拆除所有装载加固的元件。
2.按要求安装倒装龙门吊（以下简称为龙门吊），两龙门吊间距为24米。
3.机臂装载平车组进入龙门吊内。
4.主机折叠柱根回复到工作位。
5.移动一号柱顶到铺轨位并插机臂中心销，移动二号柱顶，使之与一号柱顶间距为9m并用楔形块锁定。
6.龙门吊起吊机臂，上升100mm后停留10分钟，无异常后继续起升至安装高度。
7.机臂装载平车拖出龙门吊，主机进入龙门吊内并与柱顶对位。
8.安装一号柱、二号柱。
9.主机驶出龙门吊。
10.连接机臂电缆。
11.机臂回缩至自力走行位（见机臂孔位图2），机臂尾部置于三号柱
上。
12. 安装液压管路。
13 .机臂上升至最高位安装零号柱。
三、安装注意事宜
武汉中铁工程机械厂
二〇一五年八月二十四日。
TJ165型铁路架桥机安全操作规程1.1.1架桥机操作人员各工作岗位必须要固定专人负责，建立明确的岗位责任制，熟悉《铁路架桥机架梁》（TB10213——99）、架桥机结构、操作要领、故障处理和有关安全管理规定。
符合特种作业的人员应办理特种作业人员操作证。
1.1.2架桥机解体运行时的运行条件：1运输速度限制：区间运动时，限速60公里/小时。
2禁止溜放、禁止通过驼峰溜放编组。
3禁止通过小于9号的道岔。
4架桥机运行途中不得解体。
5在新线运行前，要做好线路的调查工作。
1.1.3解体运输注意事项：1运行中要安排押运人员，押运人员要加强与乘务检查人员的联系，注意瞭望和检查，保证运输安全。
运输中发现异常情况要及时处理，必要时向有关部门报告。
2发运前必须认真检查各部位装载、捆扎、制动、转向架和轮对的技术状况，经铁路货运、车辆部门检查确认良好后方准发运。
3.机臂上两台吊梁小车应靠近机臂转向架，左右吊钩要拉紧，防止运动中摇动滑移。
4. 1号和2号车牵引减速箱必须处于空挡位置并锁紧。
5. 1号和2号车制动手柄必须处于联挂位置并锁紧。
6.跨装机臂的游车，两车间必须用车钩缓冲停止器锁紧。
提钩杆应用铁丝捆住。
7.工作台、栏杆、司机室必须缩回到规定限界内并固定。
1.1.4架桥机组装时对线路的要求：1.一号车的组装，一般应选择在车站股道或桥头岔线的直线地段进行，直线长度不小于80米，组装地段线路应经过认真整道，并在轮组所在位置适当加固。
新铺线路必须经过机车压道。
2.用吊车组装时可在半径较大的区段进行，但不得侵入行车界限。
1.1.5 架桥机组装时注意事项：1.组装时，二号柱连接螺栓及油缸固定节螺栓必须上紧，保证受力均匀，防止悬臂走行时发生螺栓拉断事故。
2. 0号柱吊耳与机臂联结螺栓上紧时，各螺栓松紧度必须一致，使其受力均匀。
3.组装完毕后，必须进行一次检查式运转。
项目包括：机臂伸缩摆头、拖梁小车、吊梁晓车、轨排小车走行与起吊，架桥机走行、大小闸制动，机械电气仪表工况检验。
