cc1100/RF1100SE、NRF905、NRF903、nRF24L01无线收发模块开发指南简介cc1100/RF1100SE微功率无线数传模块基本特点：(1) 工作电压：1.8V~3.6V，推荐接近3.6V，但是不超过3.6V（推荐3.3V）(2) 315、433、868、915MHz的ISM 和SRD频段(3) 最高工作速率500Kbps，支持2-FSK、GFSK和MSK调制方式(4) 可软件修改波特率参数，更好地满足客户在不同条件下的使用要求高波特率：更快的数据传输速率低波特率：更强的抗干扰性和穿透能力，更远的传输距离(5) 高灵敏度（1.2kbps下-110dBm，1％数据包误码率）(6) 内置硬件CRC 检错和点对多点通信地址控制(7) 较低的电流消耗（RX中，15.6mA，2.4kbps，433MHz）(8) 可编程控制的输出功率，对所有的支持频率可达+10dBm(9) 无线唤醒功能,支持低功率电磁波激活功能，无线唤醒低功耗睡眠状态的设备(10) 支持传输前自动清理信道访问（CCA），即载波侦听系统(11) 快速频率变动合成器带来的合适的频率跳跃系统(12) 模块可软件设地址，软件编程非常方便(13) 标准DIP间距接口，便于嵌入式应用(14) 单独的64字节RX和TX数据FIFO(15) 传输距离：开阔地传输300~500米（视具体环境和通信波特率设定情况等而定）(16) 模块尺寸：29mm *12mm( 上述尺寸不含天线，标配4.5CM长柱状天线)cc1100/RF1100SE微功率无线数传模块应用领域：极低功率UHF无线收发器，315/433/868/915MHz的ISM/SRD波段系统，AMR-自动仪表读数，电子消费产品，远程遥控控制，低功率遥感勘测，住宅和建筑自动控制，无线警报和安全系统，工业监测和控制，无线传感器网络，无线唤醒功能，低功耗手持终端产品等详细的cc1100/RF1100SE模块开发文档可到/msg.php?id=75 下载NRF905无线收发模块基本特点：(1) 433Mhz 开放ISM 频段免许可证使用(2) 接收发送功能合一，收发完成中断标志(3) 170个频道，可满足多点通讯和跳频通讯需求，实现组网通讯，TDMA-CDMA-FDMA(4) 内置硬件8/16位CRC校验，开发更简单，数据传输可靠稳定(5) 工作电压1.9-3.6V，低功耗，待机模式仅2.5uA(6) 接收灵敏度达-100dBm(7) 收发模式切换时间< 650us(8) 每次最多可发送接收32字节，并可软件设置发送/接收缓冲区大小2/4/8/16/32字节(9) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便(10) 最大发射功率10毫瓦，发射模式：最大电流<30mA；接收模式：电流12.2mA(11) 内置SPI接口，也可通过I/O口模拟SPI实现。
无线收发模块设计无线收发模块是一种用于数据传输的电子设备，通常用于无线通信或远程控制系统中。
它能够通过无线方式传输数据，使得设备之间可以进行远程通信。
无线收发模块的设计需要考虑多个方面，包括无线通信标准、传输速率、功耗、射频性能等。
首先，无线收发模块的设计需要选择合适的无线通信标准。
当前常见的无线通信标准包括Wi-Fi、蓝牙、Zigbee等。
这些标准各有优劣，应根据具体的应用场景和需求来选择。
比如，如果需要高速数据传输，可以选择Wi-Fi；如果需要低功耗和低数据速率，可以选择蓝牙或Zigbee。
其次，无线收发模块的设计需要考虑传输速率。
传输速率决定了无线模块传输数据的效率。
传输速率与无线通信标准和传输距离有关。
一般来说，传输速率越高，传输距离越短。
因此，在设计无线收发模块时，需要根据实际需求来平衡传输速率和传输距离。
另外，无线收发模块的功耗也是设计中需要考虑的重要因素。
功耗低意味着模块运行时间长，更加能满足无线通信设备的需求。
在设计无线收发模块时，需要尽量优化功耗，采用低功耗芯片和电路设计。
此外，还可以采用功耗管理技术，如休眠模式、功耗调节等，以降低模块的功耗。
射频性能也是无线收发模块设计中需要考虑的重要因素之一、射频性能包括射频调制解调、射频信号的传输损耗、抗干扰性等。
射频调制解调技术是将数字信号转换成模拟信号或将模拟信号转换成数字信号的过程。
射频信号的传输损耗会影响无线收发模块的传输距离和传输质量。
抗干扰性指的是模块在面对干扰信号时的稳定性和可靠性。
在设计无线收发模块时，需要选择合适的射频芯片和天线设计，以保证射频性能的良好表现。
最后，无线收发模块的设计还需要考虑外围接口和软件支持。
外围接口包括供电接口、数据接口等，需要与其他设备或系统进行连接。
软件支持包括驱动程序、协议栈等，用于控制和管理无线收发模块的功能。
外围接口和软件支持应根据具体需求来设计和实现。
综上所述，无线收发模块的设计涉及无线通信标准、传输速率、功耗、射频性能、外围接口和软件支持等多个方面。

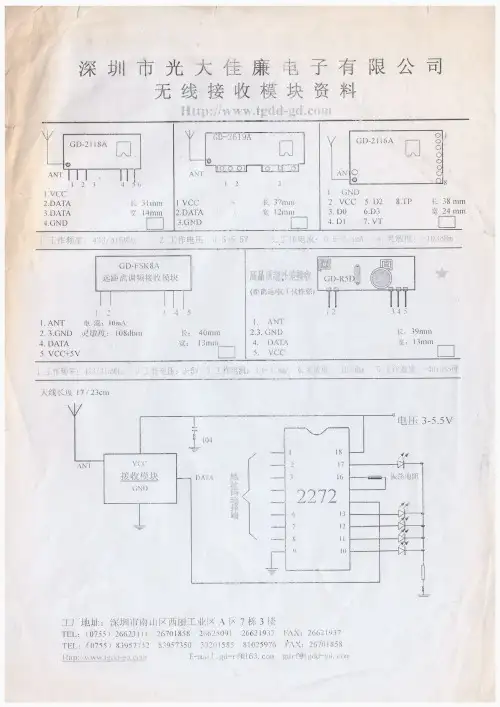

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。
适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。
超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

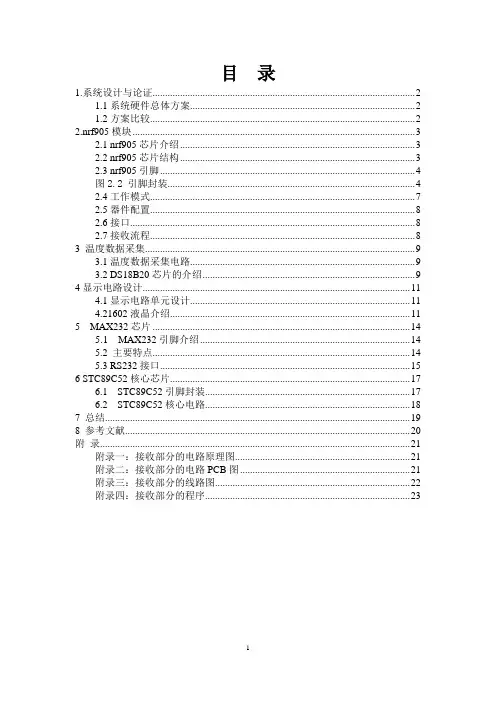

目录1.系统设计与论证 (2)1.1系统硬件总体方案 (2)1.2方案比较 (2)2.nrf905模块 (3)2.1 nrf905芯片介绍 (3)2.2 nrf905芯片结构 (3)2.3 nrf905引脚 (4)图2.2 引脚封装 (4)2.4工作模式 (7)2.5器件配置 (8)2.6接口 (8)2.7接收流程 (8)3 温度数据采集 (9)3.1温度数据采集电路 (9)3.2 DS18B20芯片的介绍 (9)4显示电路设计 (11)4.1显示电路单元设计 (11)4.21602液晶介绍 (11)5 MAX232芯片 (14)5.1 MAX232引脚介绍 (14)5.2 主要特点 (14)5.3 RS232接口 (15)6 STC89C52核心芯片 (17)6.1 STC89C52引脚封装 (17)6.2 STC89C52核心电路 (18)7 总结 (19)8 参考文献 (20)附录 (21)附录一：接收部分的电路原理图 (21)附录二：接收部分的电路PCB图 (21)附录三：接收部分的线路图 (22)附录四：接收部分的程序 (23)1.系统设计与论证1.1系统硬件总体方案本系统的总体框图如图1所示，图中箭头指向表明信号的走向。
本系统从功能上可以分为电源模块、中心控制模块、无线收发模块、接收数据显示模块等四个部分。
图1.1 系统硬件组成框图图1.2 接收模块框图1.2方案比较方案一：采用温度传感器DS18B20采集数据，通过数码管显示，但是数码管显示程序多，占用存储空间多。
指标不容易实现，故方案不稳定。
方案二: 同样采用温度传感器DS18B20采集数据，通过1602液晶显示，通过STC89C52单片机把数据传给发射模块NRF905发射出去，在接收端NRF905接收数据把数据送到接收端的单片机，最后再送到1602液晶显示，此设计简单，方便实现数据传输精度高，故采用此方案。
方案三：同方案二一样只是把微控制器改为AVR单片机，这个方案精度更高，速度更快，但是实现这一功能而言，会浪费较大的资源和空间，故没有采用此设计方案。
