0809电力系统分析A

河北工业大学考研电力系统分析复习重点

填空：

1.电力系统是由（发电机）（变压器）（输电线路）和（用电设备）组成的（生产，输

送，分配和消费）电能的统一整体。

2.电力系统潮流中，有功功率决定（频率），无功功率决定（电压）

3.复杂电力系统潮流计算主要有以下几种方法（高斯——塞德尔）（牛顿——拉夫逊）

（直流法）（PQ 分解）

4.电力系统中的电压调节方法：（无功补偿）（改变变压器变比）（发电机调节）（中性点调压？）

5.（金耐黎系数）是将电力线路分布性向集总参数电路转化的重要系数。

6.电力线路中的三类重要结点是（PV 结点）（PQ 结点）（平衡结点）

7.电力系统中，采用的较多的中性点接地方式（直接接地）（不接地）（经消弧线圈接

地）

8.电力系统中有功功率备用包括（负荷备用）（事故备用）（检修备用）（国民经济备

用） 9.中性点电压控制中使用的三种调压方式有（逆调压）（顺调压）（恒调压）

10.任意不对称的三相相量可以分解为对称的三个相量分量（正序分量）（负序分量）（零序分量）

简答：

1.简述电力系统的结线方式：

无备用（3 种：放射式，干线式，链式），有备用（5 种：放射式，干线式，链式，环网，两端供电）。

2.电力系统的运行特点：

与国民经济各部门关系密切，过渡过程非常短，电能一般不能储存

3.有功功率包含的三种成分？如何进行调节（一次调频，二次调频及其概念）答案在书P169~P170，一次，二次调频在 P172

4.P339 功角特性稳定

5.简述静态稳定实用判据 P374

计算

1.电力系统的稳态方程和等值电路计算。主要看看书上例 2.1~2.3，这是一种形式的题。考试概率一般

2.简单电力系统正常运行分析，看书上例 3.1，这是一种题。考试概率较大

3.电力系统无功功率平衡，这是一种题，可能和上一种题型结合，书上例题不好。清明前后可能补充一下这个例题。这道题考的可能性较大。 4.三相短路的实用计算。考的可能较大，看书上例题 4.4 和 4.5。但是肯定比这两道例题简单。

1 / 21 长江大学试卷 院（系、部） 专业 班级 姓名

学号

2008—2009学年(xuénián) 第 2 学期(xuéqī)

《 电力系统分析 》课程(kèchéng)考试试卷( A卷)

专业：电气工程自动化 年级：06 考试(kǎoshì)方式：开卷 学分：5.5

考试时间：120 分钟

一、

填空题: (每空1分，共 25分)

1、在纯电抗(diànkàng)元件中，元件两端存在 电压(diànyā)幅值

是传送无功功率的条件(tiáojiàn)，元件两端存在 电压(diànyā)相角差 是传送(chuán sònɡ)有功功率的条件。

2、挂接在10kv电网上的发电机的额定电压应为 10.5 KV，该电压等级的平均额定电压为 10.5 KV。

3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn，则其零序电抗会增加 1/3Xn 。

4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。

5、理想同步发电机由 6 个绕组构成，数学模型共有 18

个未知数。 题号 一 二 三 四 五 六 七 八 总分

得分

阅卷人 得分

6、电能的质量指标是以 电压 、 波形 和 频率

来衡量的。

7、中枢点的调压方式分为三类，分别为 逆调压 、

顺调压 、和 恒调压（常调压） 。

8、两相短路接地的复合序网是三序网___并联___。

9、N个节点的电力系统，其节点导纳矩阵为___N______阶。

10、架空输电线空载时，末端电压比首端电压___高______。

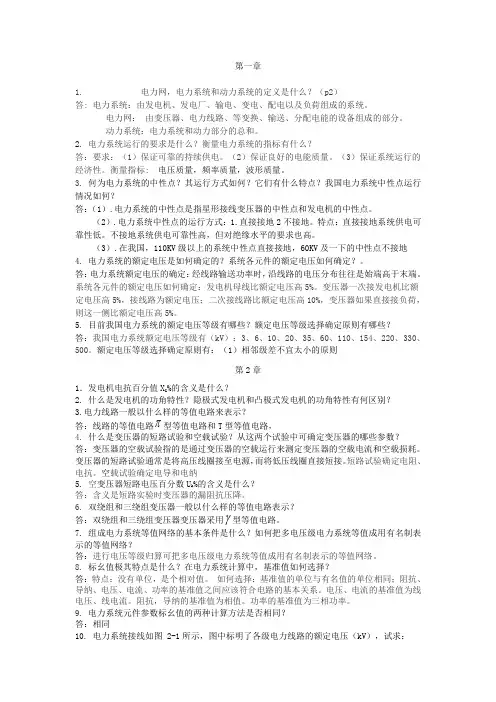

第一章

1. 电力网，电力系统和动力系统的定义是什么？（p2）

答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网： 由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2. 电力系统运行的要求是什么？衡量电力系统的指标有什么？

答：要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。衡量指标: 电压质量，频率质量，波形质量。

3. 何为电力系统的中性点？其运行方式如何？它们有什么特点？我国电力系统中性点运行情况如何？

答：（1）.电力系统的中性点是指星形接线变压器的中性点和发电机的中性点。

（2）.电力系统中性点的运行方式：1.直接接地2不接地。特点：直接接地系统供电可靠性低。不接地系统供电可靠性高，但对绝缘水平的要求也高。

（3）.在我国，110KV级以上的系统中性点直接接地，60KV及一下的中性点不接地

4. 电力系统的额定电压是如何确定的？系统各元件的额定电压如何确定？。

答：电力系统额定电压的确定：经线路输送功率时，沿线路的电压分布往往是始端高于末端。

系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器一次接发电机比额定电压高5%，接线路为额定电压；二次接线路比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。

5. 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？

答：我国电力系统额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500。额定电压等级选择确定原则有：（1）相邻级差不宜太小的原则

第2章

1．发电机电抗百分值XG%的含义是什么？

2. 什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？

3.电力线路一般以什么样的等值电路来表示？

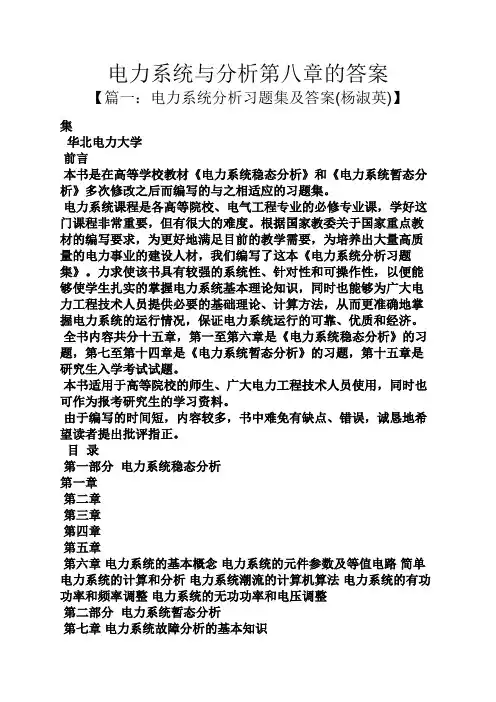

电力系统与分析第八章的答案

【篇一：电力系统分析习题集及答案(杨淑英)】

集

华北电力大学

前言

本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目 录

第一部分 电力系统稳态分析

第一章

第二章

第三章

第四章

第五章

第六章 电力系统的基本概念 电力系统的元件参数及等值电路 简单电力系统的计算和分析 电力系统潮流的计算机算法 电力系统的有功功率和频率调整 电力系统的无功功率和电压调整

第二部分 电力系统暂态分析

第七章 电力系统故障分析的基本知识 第八章 同步发电机突然三相短路分析

第九章 电力系统三相短路的实用计算

第十章 对称分量法及元件的各序参数和等值电路

第十一章不对称故障的分析、计算

第十二章电力系统各元件的机电特性

第十三章电力系统静态稳定

第十四章电力系统暂态稳定

第十五章研究生入学考试试题

附录

第一部分电力系统稳态分析
