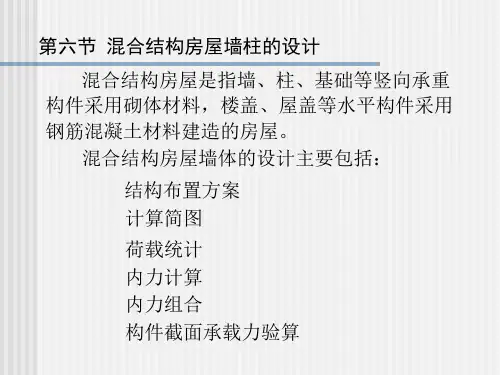

第十一章 第六节 混合结构房屋墙、柱的设计

建筑结构(下册)15混合结构房屋墙、 柱设计
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的只 有真正 勇敢的 人才能 所向披 靡。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

墙体在基础顶面处可假定为铰接，这样墙、柱在 每层高度范围内被简化为两端铰支的竖向构件（图 15.13(c)），可单独进行内力计算。
计算简图中的构件长度为：底层，取底层层高加 上室内地面至基础顶面的距离；以上各层可取相应的 层高。
图13.12 竖向荷载作用下的计算简图
外纵墙高厚比 β=H0/h=12.4＜μ2［β］=0.8×24=19.2满足要
求 （2） 内纵墙
S=10.8m,bs=1.0m μ2=1-0.4bs/S=0.96 内纵墙高厚比 β=H0/h=19.2＜μ2［β］=0.96×24=23满足要 求
4.横墙高厚比验算 由于横墙的厚度、砌筑砂浆、墙体高度均与内纵墙
2.确定计算高度 承重墙H=4.6m,S=10.8m＞2H=2×4.6=9.2m，由表13-3
查得计算高度H0=1.0H=4.6m。 非承重墙H=3.6m，则计算高度H0=1.0H=3.6m。
3.纵墙高厚比验算 （1）外纵墙
S=3.6m,bs=1.8m μ2=1-0.4bs/S=0.8
试验算各墙的高厚比。
1.确定计算高度 根据教学楼横向间距s=9m ＜32m，楼盖为装配式钢筋
混凝土无檩体系。由表13-3查的，房屋应按刚性方案计算。 承重墙H=4.55m,S=9m ＜ 2H=2×4.55=9.1m，
H0=0.4s+0.2H=0.4×9+0.2×4.55=4.51m 2. 验算高厚比
13.3.3带壁柱墙高厚比的验算
①整片墙高厚比验算
β=H0/h≤μ1μ2μc[β]
μc —— 带构造柱墙允许高厚比[β]提高系数
μc=1+γbc/l
对细料石、半细料石砌体，γ=0； γ —— 系数 对混凝土砌块、粗料石、毛料石及毛砌体，

第三章 混合结构房屋墙、柱设计第一节 房屋的结构布置方案第二节 房屋的静力计算方案在房屋的内力计算时, 根据房屋的空间刚度大小分为刚性方案、刚弹性方案和弹性方案三种静力计算方案，各方案的内力计算方法不同。

1.刚性方案：房屋的空间刚度比较大，在水平荷在作用下，房屋的位移比较小，在内力计算时，可将墙体视为一竖向的梁，楼盖和屋盖为该梁的不动铰支座。

2.弹性方案：房屋的空间刚度比较小，在荷载作用下位移比较大，内力计算时，按屋架与墙柱铰接的排架或框架计算内力。

3.刚弹性方案：房屋的空间刚度介于上述两者之间，在荷载作用下，房屋的位移不能忽略不计，在内力计算时按排架或框架计算，但要增加弹性支座。

设p μ——没有横墙时房屋在水平荷载作用下的位移；s μ——该房屋在水平荷载作用下的真正位移。

令p s μμη= η——考虑空间工作后的侧移折减系数，也称为空间性能影响系数，可查规范第4.2.4条表4.2.4。

η越大，空间刚度越小，η值越小，空间刚度越大，因此可用η判断房屋的计算方案，理论分析，η＜0.33时，为刚性方案，η＞0.77时为弹性方案，0.33≤η≤0.77为刚弹性方案。

η的大小主要于房屋横墙的间距及楼盖和屋盖的形式有关，因此我们还可以根据房屋横墙的间距及楼盖和屋盖的形式判断房屋的静力计算方案，如表注: 1.表中s 为房屋横墙间距,其长度单位为m 。

2.当屋盖、楼盖类别不同或横墙间距不同时, 可按《砌体结构设计规范》第4.2.7条的规定确定房屋的静力计算方案。

3.对无山墙或伸缩缝处无横墙的房屋, 应按弹性方案考虑。

另外，作为判断方案的横墙应满足如下条件：1 墙厚不宜小于180mm 。

2 有洞口时，洞口水平截面积，不超过总截面积 的50%。

3 单层房屋横墙长度不宜小于其高度，多层房屋横墙长度不宜小于其总高度的1/2。

应该注意:①当横墙不能同时符合上述要求时, 应对横墙的刚度进行验算, 如其最大水平位移值μmax ≤H/4000（Ｈ为横墙总高度）时，仍可视作刚性或刚弹性方案房屋的横墙。

3 冷摊瓦木屋盖和石棉水泥瓦轻钢屋盖
s<16
16≤s≤36
s>36
备 S为房屋横墙间距，其长度单位为m；对无山墙或伸缩缝处无横墙的房屋， 注 应按弹性方案考虑。
刚性和刚弹性方案房屋的横墙应同时符合下列条件：
① 横墙中开有洞口时，洞口的水平截面面积不应 超过横墙截面面积的50%； ② 横墙的厚度不宜小于180mm； ③ 单层房层的横墙长度不宜小于其高度，多层房 屋的横墙长度不宜小于横墙总高度的一半。
3）内力计算
竖向荷载作用下 3M Va V H 2H
水平均布荷载作用下
Va RaH 3qH 8
M aA M M M Aa 2 7
M II 16 M
5qH V A RaH 8 2 qH M Aa 8
M II 9qH 2 128
4）控制截面与内力组合
墙柱顶端截面I-I： 墙柱下端截面II-II：
此处有较大的轴力和相应的弯矩，需按偏心受压验算承载力
（既有轴力和较大的弯矩，需验算偏压承载力和梁下局压承载力）
风荷载作用下的对应的截面Ⅲ-Ⅲ：
按偏心受压验算承载力。
二、多层房屋承重纵墙：
1、选取计算单元： 单元的受荷宽度为
s1 s 2 s 2
计算面积A： 当有门洞时，取门间墙或窗间墙的截面面积； 无门窗洞时，则取计算单元墙体的截面面积。 壁柱间的距离较大且层高较小时，s取下式：
墙柱构造要求２
2、截面最小尺寸要求： 承重独立砖柱的截面尺寸不应小于240mm×370mm。毛 石墙的厚度不宜小于 350mm ，毛料石柱较小边长不宜 小于400mm。 注意：当有振动荷载时，墙柱不宜采用毛石砌体。 3、垫块设置： 梁跨度大于4.8m(砖砌体) 时，应在其支承处砌体上 设置砼或钢筋砼垫块。当墙中设有圈梁时，垫块与圈 梁宜浇成整体。 4、壁柱设置： 厚度240mm墙上梁的跨度≥6m、厚度＜240mm砖墙上梁 的跨度≥4.8m时，宜在梁支座下设壁柱或构造柱，或 采取其他加强措施。
