混合结构房屋墙体设计概述

混合结构房屋墙、柱设计1. 引言混合结构房屋是指在建筑中采用不同材料的结构设计，既包括钢结构，也包括混凝土结构。

在混合结构中，墙体和柱是承担主要荷载的构件之一。

本文将介绍混合结构房屋墙体和柱的设计原则以及相关考虑因素。

2. 混合结构房屋墙体设计2.1 墙体类型选择在混合结构中，常见的墙体材料包括混凝土墙和钢筋混凝土墙。

墙体的选择应根据建筑需要、荷载要求、施工条件等因素综合考虑。

2.2 墙体承载能力计算墙体的承载能力计算需要考虑墙体的几何形状、材料强度、纵向配筋等因素。

根据墙体所受荷载和边界条件，可以采用弯曲计算、轴心受压计算等方法进行墙体承载能力的计算。

2.3 墙体稳定性设计墙体的稳定性设计包括水平稳定和垂直稳定两个方面。

水平稳定主要考虑墙体的抗风稳定能力，而垂直稳定则包括墙体的抗地震稳定能力。

在设计过程中，需要根据建筑的地理位置、设防烈度、建筑高度等因素来确定相应的稳定性要求。

3. 混合结构房屋柱设计3.1 柱形状和尺寸设计柱的形状和尺寸设计需要满足建筑荷载和结构要求。

根据柱的受力情况，可以选择矩形柱、圆形柱或其他形状的柱。

柱的截面尺寸需要通过强度计算和稳定性计算来确定，确保柱在承受荷载时不会发生破坏或过度变形。

3.2 柱的承载能力计算柱的承载能力计算需要考虑柱的几何形状、材料强度和配筋等因素。

常用的计算方法包括受压构件承载能力计算和弯曲构件承载能力计算。

同时，地震作用下的柱的承载能力也需要进行相应的计算。

3.3 柱的连接设计柱的连接设计主要涉及柱与梁、柱与地基的连接。

连接的设计需要满足强度和刚度要求，确保连接不会成为结构的弱点。

常见的连接方式有焊接连接、螺栓连接和榫卯连接等。

4. 结论本文介绍了混合结构房屋墙体和柱的设计原则和相关考虑因素。

墙体的设计应根据荷载要求和稳定性要求选择合适的墙体类型，并进行承载能力和稳定性的计算。

柱的设计需要注意柱的形状和尺寸选择、承载能力计算以及连接设计。

混合结构房屋墙体和柱的设计关系到房屋的安全和稳定性，因此设计过程中需要严格遵循相关的规范和要求。

混合结构房屋墙体设计概述引言混合结构是指将不同材料和构造方式结合起来，构建起一个更加稳固和灵活的建筑结构。

在房屋建筑中，墙体作为承重构件起着至关重要的作用。

设计墙体时，需要考虑房屋的整体结构、荷载情况以及材料的选择等方面因素。

本文将对混合结构房屋墙体设计进行概述，并介绍常用的设计方法和注意事项。

I. 混合结构房屋墙体的设计原则在混合结构房屋墙体的设计过程中，需要遵循以下原则：1.结构合理性：墙体的设计应符合房屋整体结构的要求，能够承受荷载并保持稳定性。

2.材料选择：根据房屋的功能需求和安全要求，选择合适的材料进行墙体构建。

3.施工便利性：墙体设计应考虑施工工艺和成本，尽量采用简单易行的构造方式。

4.可维护性：设计的墙体应便于维护和修复，延长房屋的使用寿命。

II. 常用的混合结构墙体设计方法1. 框架与剪力墙结合法框架结构和剪力墙结构是常用的混合结构墙体设计方法之一。

在此设计方法中，墙体作为房屋的剪力墙，承担抗震和抗侧向荷载的作用。

同时，框架结构提供了垂直荷载的承载能力。

通过将这两种结构方式结合起来，可以增加房屋的整体稳定性和抗震能力。

2. 钢筋混凝土与预制墙板结合法钢筋混凝土与预制墙板结合法是一种常见的混合结构墙体设计方法。

在该方法中，钢筋混凝土构成房屋的结构框架，而预制墙板作为墙体材料嵌入到结构框架中。

这种组合方式可以提供较好的强度和稳定性，同时减少施工时间和成本。

预制墙板通常采用轻型材料，如砖混、轻骨料混凝土等，可以根据需要进行定制。

3. 钢结构与玻璃幕墙结合法钢结构与玻璃幕墙结合法是一种现代化的混合结构墙体设计方法。

钢结构作为房屋的主要承重构件，而玻璃幕墙则作为外墙材料，增加了建筑的美观和通透性。

该设计方法适用于高层建筑以及需要大面积采光的建筑。

同时，玻璃幕墙可以有效减少墙体的自重，提高建筑的抗震能力。

III. 混合结构墙体设计的注意事项在进行混合结构墙体设计时，需要注意以下事项：1.结构计算：进行墙体设计前，需要进行详细的结构计算，包括受力分析、荷载计算和抗震设计等。

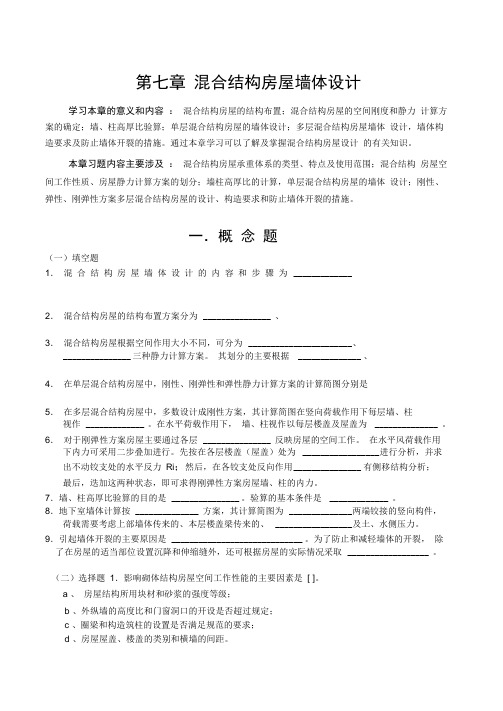

第七章混合结构房屋墙体设计学习本章的意义和内容：混合结构房屋的结构布置；混合结构房屋的空间刚度和静力计算方案的确定；墙、柱高厚比验算；单层混合结构房屋的墙体设计；多层混合结构房屋墙体设计，墙体构造要求及防止墙体开裂的措施。

通过本章学习可以了解及掌握混合结构房屋设计的有关知识。

本章习题内容主要涉及：混合结构房屋承重体系的类型、特点及使用范围；混合结构房屋空间工作性质、房屋静力计算方案的划分；墙柱高厚比的计算，单层混合结构房屋的墙体设计；刚性、弹性、刚弹性方案多层混合结构房屋的设计、构造要求和防止墙体开裂的措施。

一．概念题（一）填空题1．混合结构房屋墙体设计的内容和步骤为_____________2．混合结构房屋的结构布置方案分为_______________ 、3．混合结构房屋根据空间作用大小不同，可分为_______________________ 、_______________ 三种静力计算方案。

其划分的主要根据 ______________ 、4．在单层混合结构房屋中，刚性、刚弹性和弹性静力计算方案的计算简图分别是5．在多层混合结构房屋中，多数设计成刚性方案，其计算简图在竖向荷载作用下每层墙、柱视作_____________ 。

在水平荷载作用下，墙、柱视作以每层楼盖及屋盖为______________ 。

6．对于刚弹性方案房屋主要通过各层_______________ 反映房屋的空间工作。

在水平风荷载作用下内力可采用二步叠加进行。

先按在各层楼盖（屋盖）处为_________________ 进行分析，并求出不动铰支处的水平反力Ri；然后，在各铰支处反向作用_______________ 有侧移结构分析；最后，迭加这两种状态，即可求得刚弹性方案房屋墙、柱的内力。

7．墙、柱高厚比验算的目的是_______________ 。

验算的基本条件是_____________ 。

8．地下室墙体计算按______________ 方案，其计算简图为______________ 两端铰接的竖向构件，荷载需要考虑上部墙体传来的、本层楼盖梁传来的、_________________ 及土、水侧压力。
