焊接连接参考答案一、概念题3．1 从功能上分类，连接有哪几种基本类型？3．2 焊缝有两种基本类型—对接坡口焊缝和贴角焊缝，二者在施工、受力、适用范围上各有哪些特点？3．3 对接接头连接需使用对接焊缝，角接接头连接需采用角焊缝，这么说对吗？ 3．4 h f 和lw 相同时，吊车梁上的焊缝采用正面角焊缝比采用侧面角焊缝承载力高？ 3．5 为何对角焊缝焊脚尺寸有最大和最小取值的限制？对侧面角焊缝的长度有何要求？为什么？【答】（1）最小焊脚尺寸：角焊缝的焊脚尺寸不能过小，否则焊接时产生的热量较小，致使施焊时冷却速度过快，导致母材开裂。
《规范》规定：h f ≥1.52t ，式中： t 2——较厚焊件厚度，单位为mm 。
计算时，焊脚尺寸取整数。
自动焊熔深较大，所取最小焊脚尺寸可减小1mm ；T 形连接的单面角焊缝，应增加1mm ；当焊件厚度小于或等于4mm 时，则取与焊件厚度相同。
（2）最大焊脚尺寸：为了避免焊缝区的主体金属“过热”，减小焊件的焊接残余应力和残余变形，角焊缝的焊脚尺寸应满足 12.1t h f 式中： t 1——较薄焊件的厚度，单位为mm 。
（3）侧面角焊缝的最大计算长度侧面角焊缝在弹性阶段沿长度方向受力不均匀，两端大而中间小，可能首先在焊缝的两端破坏，故规定侧面角焊缝的计算长度l w ≤60h f 。
若内力沿侧面角焊缝全长分布，例如焊接梁翼缘与腹板的连接焊缝，可不受上述限制。
3．6 简述焊接残余应力产生的实质，其最大分布特点是什么？ 3．7 画出焊接H 形截面和焊接箱形截面的焊接残余应力分布图。
3．8 贴角焊缝中，何为端焊缝？何为侧焊缝？二者破坏截面上的应力性质有何区别？ 3．9 规范规定：侧焊缝的计算长度不得大于焊脚尺寸的某个倍数，原因何在？规范同时有焊缝最小尺寸的规定，原因何在？3.10 规范禁止3条相互垂直的焊缝相交，为什么。
3.11 举3～5例说明焊接设计中减小应力集中的构造措施。

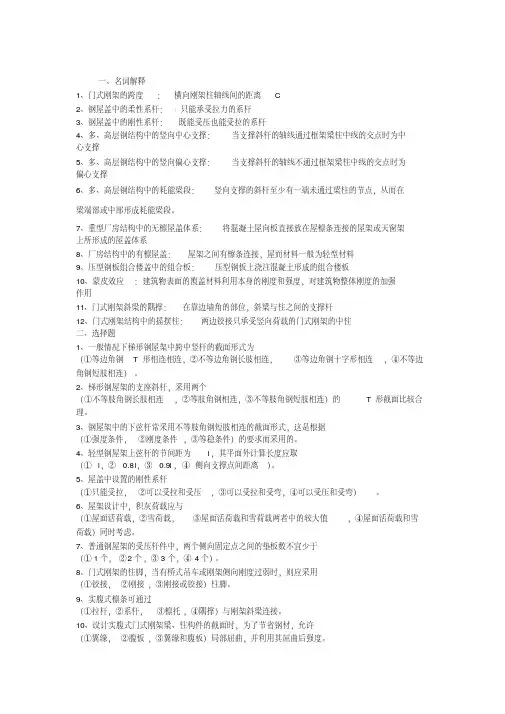

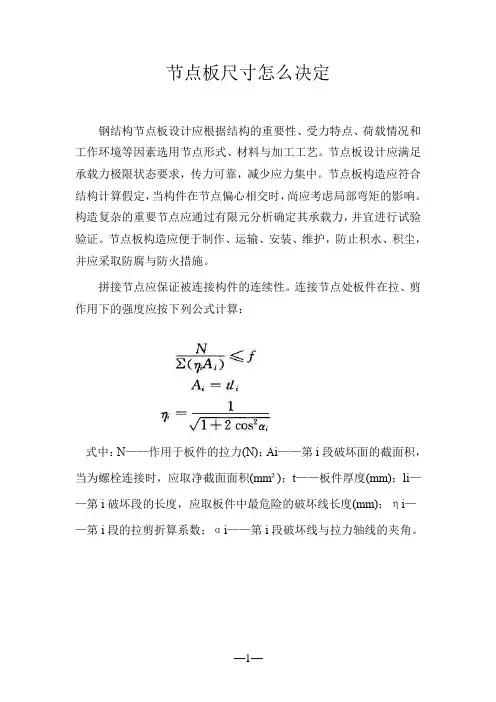

节点板尺寸怎么决定钢结构节点板设计应根据结构的重要性、受力特点、荷载情况和工作环境等因素选用节点形式、材料与加工工艺。
节点板设计应满足承载力极限状态要求，传力可靠，减少应力集中。
节点板构造应符合结构计算假定，当构件在节点偏心相交时，尚应考虑局部弯矩的影响。
构造复杂的重要节点应通过有限元分析确定其承载力，并宜进行试验验证。
节点板构造应便于制作、运输、安装、维护，防止积水、积尘，并应采取防腐与防火措施。
拼接节点应保证被连接构件的连续性。
连接节点处板件在拉、剪作用下的强度应按下列公式计算：式中：N——作用于板件的拉力(N)；Ai——第i段破坏面的截面积，当为螺栓连接时，应取净截面面积(mm²)；t——板件厚度(mm)；li——第i破坏段的长度，应取板件中最危险的破坏线长度(mm)；ηi——第i段的拉剪折算系数；αi——第i段破坏线与拉力轴线的夹角。
板件的拉、剪撕裂桁架节点板(杆件轧制T形和双板焊接T形截面者除外)的强度除可按本标准第12．2．1条相关公式计算外，也可用有效宽度法按下式计算：式中：be——板件的有效宽度(图12．2．2) (mm)；当用螺栓(或铆钉)连接时，应减去孔径，孔径应取比螺栓(或铆钉)标称尺寸大4mm；桁架节点板在斜腹杆压力作用下的稳定性可用下列方法进行计算：1、对有竖腹杆相连的节点板，当c／t≤15εk时，可不计算稳定，否则应按本标准附录G进行稳定计算，在任何情况下，c／t不得大于22εk，c为受压腹杆连接肢端面中点沿腹杆轴线方向至弦杆的净距离；板件的有效宽度2、对无竖腹杆相连的节点板，当c／t≤10εk时，节点板的稳定承载力可取为0．8betf；当c／t＞10εk时，应按本标准附录G 进行稳定计算，但在任何情况下，c／t不得大于17．5εk。
当采用本标准计算桁架节点板时，尚应符合下列规定：1、节点板边缘与腹杆轴线之间的夹角不应小于15°；2、斜腹杆与弦杆的夹角应为30°～60°；3、节点板的自由边长度lf与厚度t之比不得大于60εk。
横梁计算(1) 计算方法概述横梁按照一次落架的施工方法采用平面杆系理论进行计算，考虑长度为6倍顶板厚度的顶底板参与横梁受力，根据荷载组合要求的内容进行内力、应力、极限承载力计算，按钢筋混凝土构件（钢筋混凝土横梁）/预应力构件（预应力混凝土横梁）验算结构在施工阶段、使用阶段应力、极限承载力是否符合规范要求。
(2) 荷载施加方法横梁重量按实际施加，同时将纵向计算时永久作用和除汽车、人群以外的可变作用引起的支反力标准值作为永久荷载平均施加在横梁的各腹板位置，汽车、人群荷载在其实际作用范围按最不利加载。
当然，用户可以采用其他的荷载施加方法，不必拘泥于上述内容。
(3) 将纵向一列车的支反力作为汽车横向分布调整系数时（注意城市荷载纵向计算的车道数大于4时，计算剪力时荷载乘1.25，故用多列车支反力除横向分布系数较真实），横向加载有效区域需手动扣除车轮距路缘石的距离。
(4) 每m宽人群纵向支反力作为人群横向系数，人行道宽度为纵向宽度，填1，人群集度填1，加载有效区域按实际填。
(5) 满人横向系数与人群相同，满人总宽填1预应力构件中单元应力验算应以主应力控制还是正应力控制？主应力主要用来控制构件腹板内部斜裂缝的，铁路规范明确定义截面重心轴处及翼缘板与腹板交接处需要进行主拉应力验算，桥博的计算结果中虽然也给出了主应力值，但是对于单元顶、底缘的主应力可以不受控制，因为一般主应力在单元内部发生。
正应力主要是用来控制单元顶、底缘的。
使用刚接板梁计算横向分布系数左板和右板惯矩怎么计算出来的啊？对于小箱梁和T梁，就是将上部结构沿纵桥向取1m，在这1m的范围内上部结构拼接处的悬臂接触面积。
以T梁为例，就是图中阴影部分的面积计算惯性矩即可。
部分支座的反力为0？Q:桥博计算的收缩支反力中部分支座的反力为0，结构自重在各支座处产生的支反力均不为0，可为何支反力汇总列表中收缩反力为0的支座，支反力汇总也为0。
A:程序计算各项反力后，将各作用产生的支反力叠加，若某个支座支反力为负，即出现支座脱空时，程序就将这个支座拆除，在其上反向增加一个外荷载，荷载大小等于除收缩之外其余荷载及作用产生的支反力合力，重新计算其余支座的支反力，在各支座支反力汇总时，被拆除的支反力为0，其余支反力为各作用的合力汇总。
