第一节 舌针成圈原理

模块八 其他花色组织的编织方法

前面已经讲述了提花组织和集圈组织的编织方法，在普通圆纬机上，通过对一些成圈机件进行改进，或采用某些专用的机件与附加装置，可以编织出其他花色组织。编织这些花色组织的机器通常是根据所编织的花色组织的类型而命名，例如，毛圈针织机，衬垫针织机，调线针织机，等等。下面介绍几种比较常用和典型的花色组织的编织方法。

第一节 添纱组织

一、添纱组织的结构

针织物的全部线圈或部分线圈在，是由一根基本纱线和一根或几根附加纱线一起形成的组织，称为添纱组织。

添纱组织可分为单面和双面两大类，也可分为单色和花色两大类。

(一)、单色添纱组织

单色添纱组织的所有线圈，都是由一根基本纱线（称地纱）和一根附加纱线（称面纱或添纱）形成的。其中地纱经常处于线圈的反面，而面纱经常处于线圈的正面。如图8-1

所示，为单面单色添纱组织，。图8-2 为双面单色添纱组织。

从图8-1可看到出：黑色面纱2处于圈柱的正面，白色地纱1处于圈柱的里面，被黑色面纱覆盖。而在这块织物的反面，大部分为白色线圈，但黑色线圈的圈弧部分还不能完全被白色地纱覆盖，有杂色效应。

图8-1 单面单色添纱组织 图8-2双面单色添纱组织

当使用不同颜色或不同性质的纱线作面纱和地纱时，可使织物的正、反面具有不同的色泽及服用性能，例如用棉纱作地纱，合纤作面纱编织单面添纱组织时，可获得单面“丝盖棉”织物。两种原料互相取长补短，可提高织物的服用性能。

当用不同捻向的纱线编织时，可消除单面纬编针织物的线圈歪斜现象。

图8-2为双面单色添纱组织，是以1+2罗纹组织为基础编织的。从图中可看出：正面线圈纵行是添纱1呈现在织物表面，而反面线圈纵行主要是由添纱2呈现在表面，这样，织物表面产生两种色彩或性质不同的条纹。如果是1+1罗纹，由于反面线圈纵行被正面线圈纵行所遮盖，织物正面均为面纱线圈。

(二)、花色添纱组织

花色添纱组织是指在地组织中，仅有部分线圈是由两根纱线形成的组织。花色添纱组织有三大类，即绣花添纱组织、架空添纱组织、和交换添纱组织。

２６・研究与应用・　纺织机械２００９年第６期　

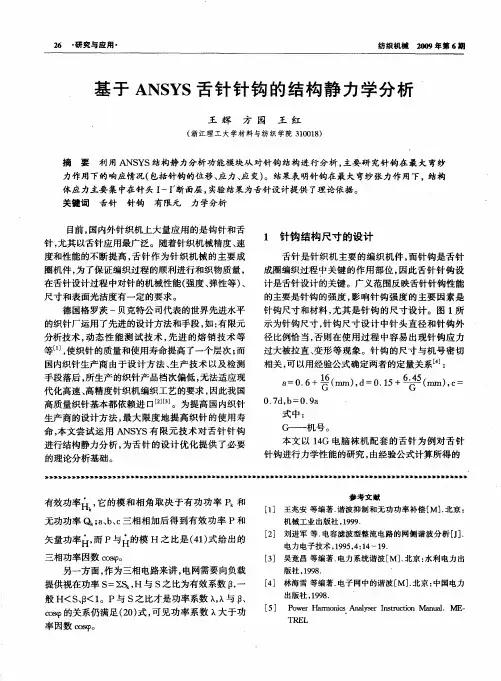

基于ＡＮＳＹＳ舌针针钩的结构静力学分析　

王辉方园　王红　

（浙江理工大学材料－９纺织学院３１００１８）　

摘要利用ＡＮＳＹＳ结构静力分析功’能模块从对针钩结构进行分析，主要研究针钩在最大弯纱　

力作用下的响应情况（包括针钩的位移、应力、应变）。结果表明针钩在最大弯纱张力作用下，结构　

体应力主要集中在针头Ｉ—Ｉ　断面层，实验结果为舌针设计提供了理论依据。　

关键词舌针针钩有限元力学分析　

目前，国内外针织机上大量应用的是钩针和舌　

针，尤其以舌针应用最广泛。随着针织机械精度、速　

度和性能的不断提高，舌针作为针织机械的主要成　

圈机件，为了保证编织过程的顺利进行和织物质量，　

在舌针设计过程中对针的机械性能（强度、弹性等）、　

尺寸和表面光洁度有一定的要求。　

德国格罗茨一贝克特公司代表的世界先进水平　

的织针厂运用了先进的设计方法和手段，如：有限元　

分析技术，动态性能测试技术，先进的熔销技术等　

等Ｈ］，使织针的质量和使用寿命提高了一个层次；而　

国内织针生产商由于设计方法、生产技术以及检测　

手段落后，所生产的织针产品档次偏低，无法适应现　

代化高速、高精度针织机编织工艺的要求，因此我国　高质量织针基本都依赖进Ｅｌ［２Ⅱ引。为提高国内织针　

生产商的设计方法，最大限度地提高织针的使用寿　

命，本文尝试运用ＡＮＳＹＳ有限元技术对舌针针钩　

进行结构静力分析，为舌针的设计优化提供了必要　

的理论分析基础。　

有效功率　，它的模和相角取决于有功功率Ｐｋ和　ｋ　无功功率　；ａ、ｂ、Ｃ三相相加后得到有效功率Ｐ和　

矢量功率　，而Ｐ与　的模Ｈ之比是（４１）式给出的　

三相功率因数ｃｏｓ９。　

另一方面，作为三相电路来讲，电网需要向负载　

提供视在功率Ｓ＝　，Ｈ与Ｓ之比为有效系数　，一　

般Ｈ＜Ｓ、ｐ＜１。Ｐ与Ｓ之比才是功率系数入，入与ｐ、　

ｃｏｓ９的关系仍满足（２０）式，可见功率系数　大于功　

率因数Ｏ０Ｓ‘ｐ。　１针钩结构尺寸的设计　

针织技术　２０１０年第８期针织工　。　

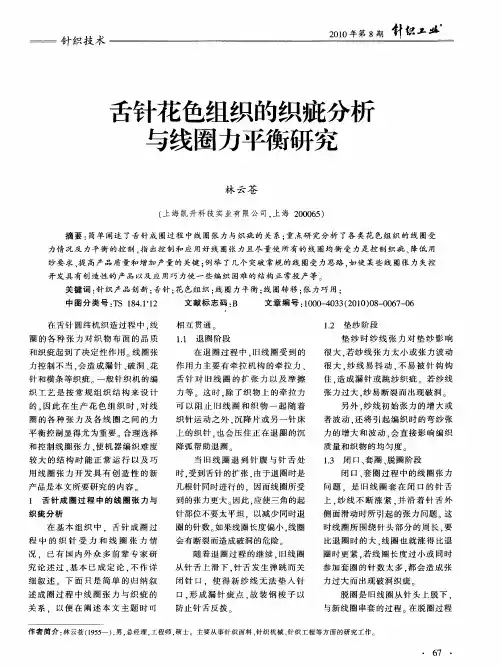

舌针花色组织的织疵分析　

与线圈力平衡研究　

林云苍　

（上海凯升科技实业有限公司，上海２０００６５）　

摘要：简单阐述了舌针成圈过程中线圈张力与织疵的关系；重点研究分析了各类花色组织的线圈受　力情况及力平衡的控制，指出控制和应用好线圈张力且尽量使所有的线圈均衡受力是控制织疵、降低用　

纱要求、提高产品质量和增加产量的关键；例举了几个突破常规的线圈受力思路，如使某些线圈张力失控　开发具有创造性的产品以及应用巧力使一些编织困难的结构正常投产等　关键词：针织产品创新；舌针；花色组织；线圈力平衡；线圈转移；张力巧用；　中图分类号：ＴＳ　１８４．１＋１２　文献标志码：Ｂ　文章编号：１０００—４０３３（２０１０）０８—００６７—０６　

在舌针圆纬机织造过程中．线　圈的各种张力对织物布面的品质　和织疵起到了决定性作用　线圈张　

力控制不当，会造成漏针、破洞、花　针和横条等织疵　一般针织机的编　织工艺是按常规组织结构来设计　的．因此在生产花色组织时．对线　

圈的各种张力及各线圈之间的力　平衡控制显得尤为重要。合理选择　

和控制线圈张力、使机器编织难度　较大的结构时能正常运行以及巧　用线圈张力开发具有创造性的新　

产品是本文所要研究的内容　ｌ舌针成圈过程中的线圈张力与　织疵分析　

在基本组织中．舌针成圈过　程中的织针受力和线圈张力情　

况．已有国内外众多前辈专家研　究论述过．基本已成定论．不作详　细叙述　下面只是简单的归纳叙　

述成圈过程中线圈张力与织疵的　关系．以便在阐述本文主题时可　相互贯通　１．１退圈阶段　

在退圈过程中．旧线圈受到的　作用力主要有牵拉机构的牵拉力、　

舌针对旧线圈的扩张力以及摩擦　力等　这时．除了织物上的牵拉力　

可以阻止旧线圈和织物一起随着　织针运动之外．沉降片或另一针床　上的织针．也会压住正在退圈的沉　

降弧帮助退圈　当旧线圈退到针腹与针舌处　时．受到舌针的扩张．由于退圈时是　几根针同时进行的．因而线圈所受　到的张力更大。因此，应使三角的起　

word专业资料-可复制编辑-欢迎下载

2015年针织专业（电脑横机）复习题

一、名词解释

1.针织：用织针把纱钱弯曲成圈并使线圈相互串套在一起形成织物的编织方法。

2.公制支数：在公定回潮率下，1克重的纤维所具有的长度米数。

3.卷边性：某些针织物在自由状态下，布边发生包卷的现象。

4线圈纵行：针织物中，线圈沿纵向相互串套而成的一列称为线圈纵行。

5.圈距：线圈在横列方向上两个相邻线圈对应点的水平距离。

6. 机号：用针床上规定长度内所具有的针数来表示 。

7. 横密：沿线圈横列方向，规定长度（50mm）内的线圈数。

8. 线圈横列：针织物中，线圈沿织物横向组成的一行称为线圈横列。

9. 弹性：指引起变形外力去除后，织物恢复原状的能力。

10. 密度： 是以表示一定的纱支条件下针织物的稀密程度，是指针织物在单位长度内的线圈数。

11、线圈长度：组成一只线圈的纱线长度，以MM为单位。

12、集圈织物：在针织物的某些线圈上，除套有一个封闭的线圈外，还有一个或几个未封闭的悬弧，这种组织称为集圈组织。

13、脱散性：织物的纱线断裂或线圈失去串套联系之后，线圈与线圈分离的现象。

14. 纵密：沿线圈纵行方向，规定长度（50mm）内的线圈数。

15. 圈高：线圈在纵行方向上两个相邻线圈对应点的垂直距离。

16．豁边：衣片两边缘脱线，不光洁叫豁边。

17．有效长度：针床上有针槽部分的长度。

18．撞针：在编织过程中，针踵与成圈三角相撞，损坏舌针针踵和影响操作叫撞针。

19．摇手重；在编织过程中，机头推织不轻松的现象叫摇手重。

20．勾丝：针织物中纱线被拉出或勾断的性能。

word专业资料-可复制编辑-欢迎下载

简答题

1.下机衣片常用的规格控制方法有哪几种？

答：下机衣片常用的规格控制方法有五种：（1）蒸缩；（2）揉缩；（3）掼缩；（4）卷缩；（5）拉密。

2. 电脑横机常用的起口技术有哪几种？

答：电脑横机上常用的起口技术有两种：
