KPX蓄电池供电系列电动平车技术参数表

电 动 平 车 线 路 图一、无刷无刷动力动力动力系统系统系统基本功能及特点基本功能及特点基本功能及特点：：1、系统包括：无刷直流电机＋控制器，可方便实现前进/后退、无级调速、软启动、电子EABS 刹车、停车驻刹、遥控等各种功能，配备完整，整体调试试验，性能优异，方便使用。

针对KPD 低压轨道电动平车低压轨道电动平车，，可选配我公司研发的专用交变直整流模块直整流模块，，36V 单相交流电经整流后为50V 左右直流电左右直流电，，直接给直流电机供电工作工作，，可克服轨道交流电机因轨道长可克服轨道交流电机因轨道长、、压降大压降大,,平车平车带载带载带载启动困难等问题启动困难等问题启动困难等问题，，特别适合长距离轨道运行合长距离轨道运行。

安全方便。

2、直流无刷电机为无碳刷结构，不产生火花．不需要更换炭刷，防护等级:IP44，水、泥、土不会进入电机内部，结构紧凑、过载能力强，使用寿命长。

3、特有的缓启动和EABS刹车：永磁无刷电机启动过程平滑、柔和、有力。

可调的缓启动时间；刹车停止过程柔和、精准、安全。

完全适用于装载圆形物体。

4、无刷系统无安全隐患 ：平车上无升压变压器，没有危险的高压，AC36V轨道电经整流后仅为50V左右直流电，不存在安全隐患，不会造成触电伤亡事故。

5、低碳节能：永磁无刷电机体积小、重量轻，发热少、效率高。

切合国家节能减排要求。

它是直流有刷电机和交流异步电机的升级换代产品，在频繁启停的场合相比交流异步电机运行效率高出25%以上，是一种绿色环保型的电机。

6、高可靠性：无刷电机系统防水、防潮、防尘、防震、耐高温、免维护型。

控制器及整流模块采用德国进口汽车级别元器件，可靠性远远高出工业等级。

经过严格高温老化试验，电机运行更平稳，发热更少，噪音更低，效率更高，性能可靠正常使用寿命在50000小时以上。

7、负载特性优异，低速性能好，启动转矩大，启动电流小、适应电动车频繁起动的需要，节省电能。

电机在整个速度范围内电机均高效运行，比有刷直流电机、交流变频电机（只在额定点附近效率高）相比有质的提高。

KP20.00电动平车技术协议秦皇岛市星北机械有限公司技术协议一、KP6.00电动平车主要技术参数1、型号：KP6.002、台面尺寸：7000mm×2200mm3、车高：790mm4、载重：20t5、轨距：1435mm（内侧距）6、速度：20∽30m/min7、车轮直径：500mm8、电机功率：3.7kw9、行程：180m10、供电方式：车上配电缆卷筒、电控箱、电缆、电源从一端供电。

11、电源：380V12、操作方式：遥控操作13、自重：6.5t二、结构描述KP系列电动平车由车架、传动装置、主从动轮对、联接缓冲装置、电气设备等组成。

1、传动装置：减速器为抱轴式；电机经皮带带动减速器，将动力传至主轴车轮。

皮带轮等零件安全可靠。

各元件与主体联结牢靠。

2、电机采用YZ系列冶金起重电机，电机防护等级IP44；绝缘等级为F级。

3、轴承采用国产名牌瓦房店轴承有限公司的优质产品。

4、车轮材质为铸钢，单轮缘，踏面进行热处理。

HB280，深度4.00mm。

5、平车制动为能耗制动，稳定可靠。

6、台面开设有更换、维修电机和减速机的检修孔。

7、车体的结构强度能完全满足装载工件的要求。

焊接强度严格按照国家标准。

8、车架结构型式采用优质Q235以上型材焊制。

焊缝无裂纹、气孔、弧坑和夹渣等缺陷。

焊后消应力处理。

焊缝上的熔渣和两侧的飞溅物必须清除。

9、车轴材料的机械性能不低于GB699中45#钢T235。

10、车体一侧配置电缆连接的手持操作盒，电缆为有外套防护的可拉伸电缆，手持盒上有前进、后退、停止的控制按钮。

手持盒可挂在车体上，具有防护措施。

11、传动和运行系统具有良好的减震功能。

12、平车配有安装起吊钩。

三、技术要求：（1）车架结构型式采用工字钢桁架加台面钢板形式。

（2）焊缝无裂纹、气孔、弧坑和夹渣等缺陷。

（3）焊缝咬边深度不大于0.5mm，咬边连续长度不大于100mm，焊缝单边咬边总长不超过该焊缝长度的10％。

胶轮蓄电池电动平板车技术规格书一、使用的条件用于室内外工作场地,工作环境温度-15℃～＋45℃，海拔小于<1000m。

二、名称及数量1、设备名称：胶轮蓄电池电动平板车2、数量：1台三、技术要求1.功能描述：由钢结构车体、驱动系统、固定车轮组、旋转车轮组、蓄电池组、充电装置、刹车装置、控制装置、遥控器等构成，用于车间室内外之间设备、材料的短距离转运。

2.设备主要技术参数：1）额定载重量：10吨；2）供电方式：免维护蓄电池组供电；3）蓄电池电压：≥48V ，输入电源220V-50HZ4）蓄电池容量:≥300Ah;5）台面尺寸：长4000mm×宽1500mm×高550mm6）满载连续运行时间：≥5 小时7）电机功率：≥2*2.2kw8）驱动方式：双驱差速（2 个驱动，2 个万向）9）运行速度：无极调速0-20m/min10）转弯半径：<2.5 米11）车轮材质：铸钢+聚氨酯包胶实心轮12）行走方式：前进后退、边走边转弯、360度旋转13）操作方式：无线遥控+有线手柄操作（用电缆线通过航空插头连接车载系统）14）制动方式：电磁失电制动15）最大爬坡能力：+5º；16）离地间隙：100-150mm。

3、主要技术要求1、电池组、控制装置等组件均布置在车体内，车体表面不能有异常突起；车体主结构采用箱型粱结构+国标槽钢、工字钢、钢板焊接，力学性能不低于 GB/T700-2006 碳素结构钢中 Q235-B 钢材。

2）车体具备足够的承载能力和抗变形能力。

3）减速机及电机必须运行平稳、转弯灵活适应无轨搬运车频繁起动的需要。

4）驱动轮具有耐磨、耐油、防滑等性能，材质采用铸钢车轮+聚氨酯包胶，铸钢材质为ZG55；车轮外覆聚氨酯橡胶，聚氨酯附着力均匀，无气泡，在额定压力下滚动不得脱胶。

5）车架体两侧各设两个吊装孔位置，便于起吊维护。

6）车体四周由黄黑相间的反光警戒条纹，前后位置设声光报警装置，车辆运行时报警、停时灯灭。

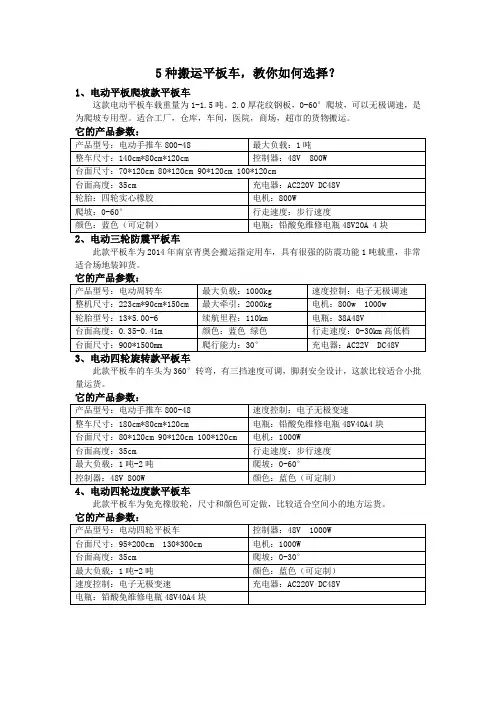

5种搬运平板车，教你如何选择？
1、电动平板爬坡款平板车
这款电动平板车载重量为1-1.5吨。

2.0厚花纹钢板，0-60°爬坡，可以无极调速，是为爬坡专用型。

适合工厂，仓库，车间，医院，商场，超市的货物搬运。

此款平板车为2014年南京青奥会搬运指定用车，具有很强的防震功能1吨载重，非常适合场地装卸货。

此款平板车的车头为360°转弯，有三挡速度可调，脚刹安全设计，这款比较适合小批量运货。

此款平板车为免充橡胶轮，尺寸和颜色可定做，比较适合空间小的地方运货。

5、电动五轮灵活款平板车
此款的载重量为500kg，拐弯比较灵活方便，三挡控制，比较适合小型货物的搬运。
