蓄电池充放电仪使用说明书-天津

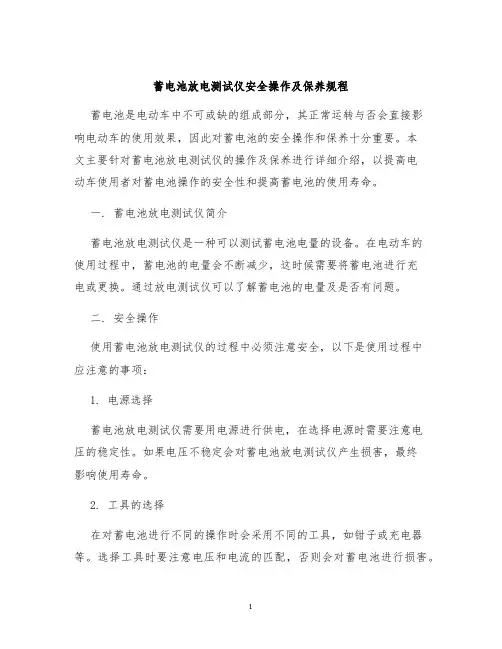

蓄电池放电测试仪安全操作及保养规程蓄电池是电动车中不可或缺的组成部分，其正常运转与否会直接影响电动车的使用效果，因此对蓄电池的安全操作和保养十分重要。

本文主要针对蓄电池放电测试仪的操作及保养进行详细介绍，以提高电动车使用者对蓄电池操作的安全性和提高蓄电池的使用寿命。

一. 蓄电池放电测试仪简介蓄电池放电测试仪是一种可以测试蓄电池电量的设备。

在电动车的使用过程中，蓄电池的电量会不断减少，这时候需要将蓄电池进行充电或更换。

通过放电测试仪可以了解蓄电池的电量及是否有问题。

二. 安全操作使用蓄电池放电测试仪的过程中必须注意安全，以下是使用过程中应注意的事项：1. 电源选择蓄电池放电测试仪需要用电源进行供电，在选择电源时需要注意电压的稳定性。

如果电压不稳定会对蓄电池放电测试仪产生损害，最终影响使用寿命。

2. 工具的选择在对蓄电池进行不同的操作时会采用不同的工具，如钳子或充电器等。

选择工具时要注意电压和电流的匹配，否则会对蓄电池进行损害。

3. 连接顺序在选择工具后，需要注意连接顺序。

应先连接负极，再连接正极，否则会对工具和蓄电池造成损害。

4. 使用温度蓄电池放电测试仪使用时需要注意温度。

过高或过低的温度会对蓄电池放电测试仪造成损害。

5. 防止短路在使用过程中一定要防止短路，短路会导致蓄电池放电测试仪内部发生热量，潜在危险。

三. 保养规程为了保证蓄电池放电测试仪的使用寿命同时，正常使用蓄电池放电测试仪也是很必要的，以下的保养规程可以帮助您正常使用：1. 定期清洁使用蓄电池放电测试仪的过程中会产生一些污垢，这些污垢不仅影响使用效果，而且有可能影响使用寿命。

因此，应在使用后定期清洁蓄电池放电测试仪，保证其高效运转。

2. 存放环境需要在干燥且避免阳光直射的环境下存放。

避免潮湿及过高的温度和湿度，保证设备的工作性能。

3. 定期维护应定期对蓄电池放电测试仪进行维护，以确保其运转稳定性。

维护时需要注意电源和工具的接线情况，检查查漏等问题。

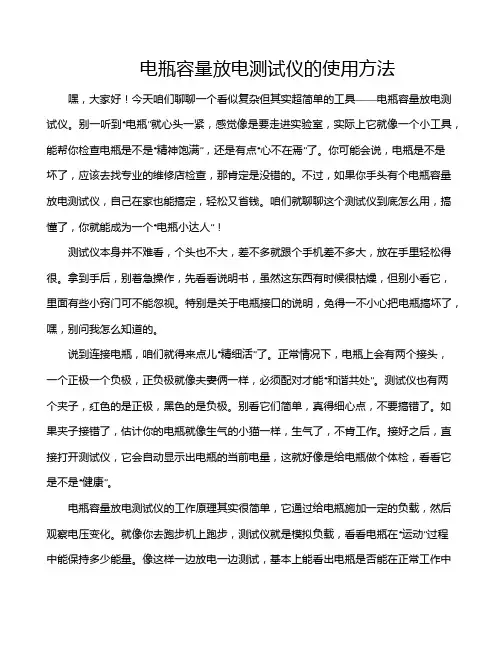

电瓶容量放电测试仪的使用方法嘿，大家好！今天咱们聊聊一个看似复杂但其实超简单的工具——电瓶容量放电测试仪。

别一听到“电瓶”就心头一紧，感觉像是要走进实验室，实际上它就像一个小工具，能帮你检查电瓶是不是“精神饱满”，还是有点“心不在焉”了。

你可能会说，电瓶是不是坏了，应该去找专业的维修店检查，那肯定是没错的。

不过，如果你手头有个电瓶容量放电测试仪，自己在家也能搞定，轻松又省钱。

咱们就聊聊这个测试仪到底怎么用，搞懂了，你就能成为一个“电瓶小达人”！测试仪本身并不难看，个头也不大，差不多就跟个手机差不多大，放在手里轻松得很。

拿到手后，别着急操作，先看看说明书，虽然这东西有时候很枯燥，但别小看它，里面有些小窍门可不能忽视。

特别是关于电瓶接口的说明，免得一不小心把电瓶搞坏了，嘿，别问我怎么知道的。

说到连接电瓶，咱们就得来点儿“精细活”了。

正常情况下，电瓶上会有两个接头，一个正极一个负极，正负极就像夫妻俩一样，必须配对才能“和谐共处”。

测试仪也有两个夹子，红色的是正极，黑色的是负极。

别看它们简单，真得细心点，不要搞错了。

如果夹子接错了，估计你的电瓶就像生气的小猫一样，生气了，不肯工作。

接好之后，直接打开测试仪，它会自动显示出电瓶的当前电量，这就好像是给电瓶做个体检，看看它是不是“健康”。

电瓶容量放电测试仪的工作原理其实很简单，它通过给电瓶施加一定的负载，然后观察电压变化。

就像你去跑步机上跑步，测试仪就是模拟负载，看看电瓶在“运动”过程中能保持多少能量。

像这样一边放电一边测试，基本上能看出电瓶是否能在正常工作中发挥作用。

电压如果掉得太快，那说明电瓶可能已经“体力透支”，需要更换了。

要是掉得不明显，电瓶就还挺有劲，完全能继续“干活”了。

测试过程中，你会看到测试仪上有个小小的液晶显示屏，数字跳动的速度就像看个小型竞赛一样刺激。

别着急，测试大概需要十几分钟，这段时间，你可以坐在旁边喝口水，或者刷刷手机，不必时刻盯着。

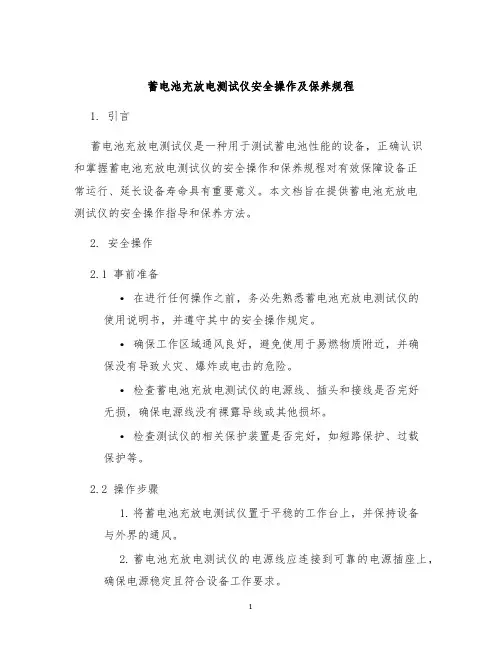

蓄电池充放电测试仪安全操作及保养规程1. 引言蓄电池充放电测试仪是一种用于测试蓄电池性能的设备，正确认识和掌握蓄电池充放电测试仪的安全操作和保养规程对有效保障设备正常运行、延长设备寿命具有重要意义。

本文档旨在提供蓄电池充放电测试仪的安全操作指导和保养方法。

2. 安全操作2.1 事前准备•在进行任何操作之前，务必先熟悉蓄电池充放电测试仪的使用说明书，并遵守其中的安全操作规定。

•确保工作区域通风良好，避免使用于易燃物质附近，并确保没有导致火灾、爆炸或电击的危险。

•检查蓄电池充放电测试仪的电源线、插头和接线是否完好无损，确保电源线没有裸露导线或其他损坏。

•检查测试仪的相关保护装置是否完好，如短路保护、过载保护等。

2.2 操作步骤1.将蓄电池充放电测试仪置于平稳的工作台上，并保持设备与外界的通风。

2.蓄电池充放电测试仪的电源线应连接到可靠的电源插座上，确保电源稳定且符合设备工作要求。

3.打开蓄电池充放电测试仪的电源开关，待指示灯亮起后，设备即可工作。

4.根据蓄电池充放电测试仪的使用说明书，选择相应的测试模式，并按照指示操作。

5.在操作过程中，应注意观察设备的工作状态，如发现异常情况应立即停止操作，并查找故障原因和解决方法。

2.3 安全注意事项•在操作蓄电池充放电测试仪时，应避免触碰设备内部的高压部件，以免发生电击事故。

如需维修设备，应由专业人员操作。

•在进行充电和放电过程中，应严禁将导线接反或短路，以免引发火灾或设备损坏。

•使用蓄电池充放电测试仪时，应佩戴绝缘手套和护目镜，确保自身和设备的安全。

•避免将蓄电池充放电测试仪放置在高温、高湿度、强磁场或腐蚀性气体环境中，以免影响设备的正常工作。

3. 保养规程3.1 定期检查•根据蓄电池充放电测试仪的使用说明书，定期对设备进行检查和维护。

检查项目包括设备外观是否完好、电源线是否破损、设备连接线是否松动等。

•检查设备的显示屏和按键是否正常工作，如发现异常情况，应及时联系维修人员进行维修或更换。

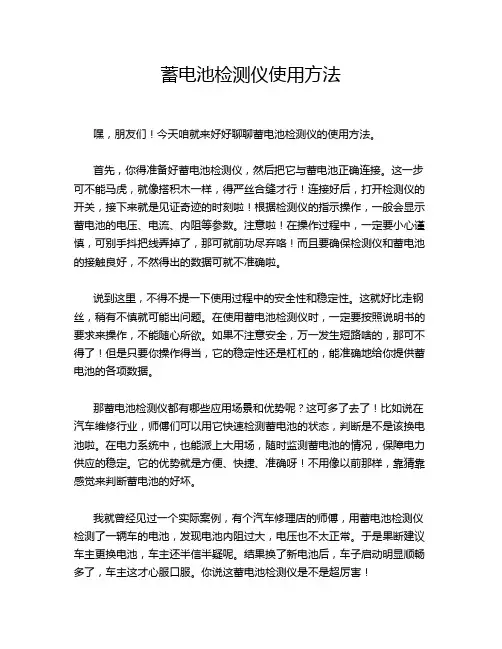

蓄电池检测仪使用方法
嘿，朋友们！今天咱就来好好聊聊蓄电池检测仪的使用方法。

首先，你得准备好蓄电池检测仪，然后把它与蓄电池正确连接。

这一步可不能马虎，就像搭积木一样，得严丝合缝才行！连接好后，打开检测仪的开关，接下来就是见证奇迹的时刻啦！根据检测仪的指示操作，一般会显示蓄电池的电压、电流、内阻等参数。

注意啦！在操作过程中，一定要小心谨慎，可别手抖把线弄掉了，那可就前功尽弃咯！而且要确保检测仪和蓄电池的接触良好，不然得出的数据可就不准确啦。

说到这里，不得不提一下使用过程中的安全性和稳定性。

这就好比走钢丝，稍有不慎就可能出问题。

在使用蓄电池检测仪时，一定要按照说明书的要求来操作，不能随心所欲。

如果不注意安全，万一发生短路啥的，那可不得了！但是只要你操作得当，它的稳定性还是杠杠的，能准确地给你提供蓄电池的各项数据。

那蓄电池检测仪都有哪些应用场景和优势呢？这可多了去了！比如说在汽车维修行业，师傅们可以用它快速检测蓄电池的状态，判断是不是该换电池啦。

在电力系统中，也能派上大用场，随时监测蓄电池的情况，保障电力供应的稳定。

它的优势就是方便、快捷、准确呀！不用像以前那样，靠猜靠感觉来判断蓄电池的好坏。

我就曾经见过一个实际案例，有个汽车修理店的师傅，用蓄电池检测仪检测了一辆车的电池，发现电池内阻过大，电压也不太正常。

于是果断建议车主更换电池，车主还半信半疑呢。

结果换了新电池后，车子启动明显顺畅多了，车主这才心服口服。

你说这蓄电池检测仪是不是超厉害！
总之，蓄电池检测仪就是我们的好帮手，能让我们轻松了解蓄电池的状态，为我们的生活和工作带来便利。

大家一定要好好利用它呀！。

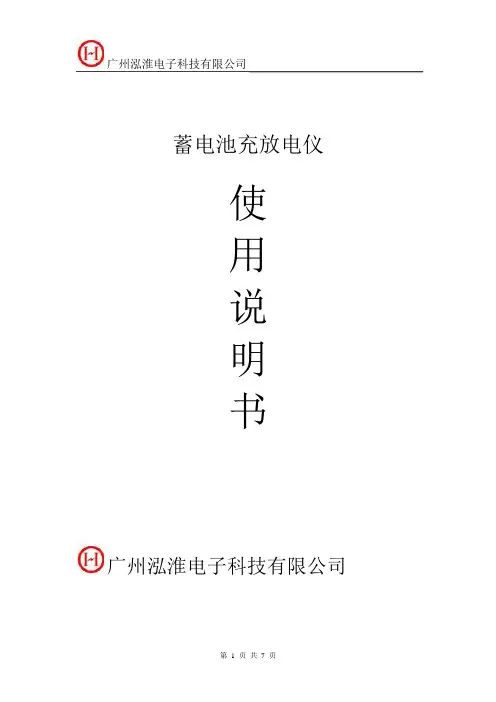

蓄电池充放电仪使用说明书广州泓淮电子科技有限公司蓄电池充放电仪说明书1、接线说明：系统的接线示意图如下所示：注意：蓄电池的正负极性不能接反！2、放电操作系统在启动后自动进入主界面：如下图所示：蓄电池充放电仪1.放电2.充电3.查询4.设置××××-××-××××：××：××1.1按下数字键“1”，进入放电界面，如下图所示：放电参数设置放电电压：×××.×V放电电流：×××.×A放电时间：××小时××分钟保存数据：××（每隔多少秒）设置放电电压：一般12V电池的放电电压下限为10.8V。

设置放电电流：依据需求设置。

设置放电时间：依据需求设置。

设置保存数据：推荐设置为60。

1.2设置完参数后按下“确认”，如下图所示：提示启动放电？<确认>----确定 <返回>----取消再按下“确认”键确定。

1.3启动放电后，可以看到放电监测界面，如下图所示：电压：×××.×V 电流：×××.×A温度：××.×℃容量：××××Ah开始时间：××××--××--××××：××：××已放时长：××：××：××状态：放电保存位置：××在放电监测界面中，可以观察到详细的放电参数：如电压、电流、容量，还可以看到启动时间、已经放电多长时间等等。

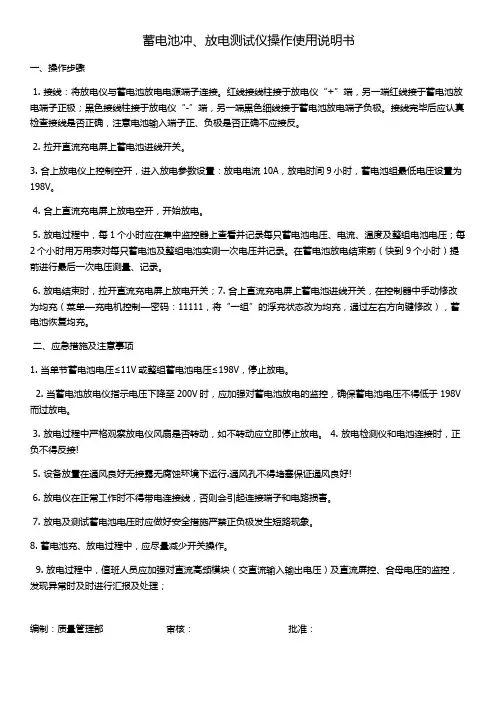

蓄电池冲、放电测试仪操作使用说明书一、操作步骤1. 接线：将放电仪与蓄电池放电电源端子连接。

红线接线柱接于放电仪“+”端，另一端红线接于蓄电池放电端子正极；黑色接线柱接于放电仪“-”端，另一端黑色细线接于蓄电池放电端子负极。

接线完毕后应认真检查接线是否正确，注意电池输入端子正、负极是否正确不应接反。

2. 拉开直流充电屏上蓄电池进线开关。

3. 合上放电仪上控制空开，进入放电参数设置：放电电流10A，放电时间9小时，蓄电池组最低电压设置为198V。

4. 合上直流充电屏上放电空开，开始放电。

5. 放电过程中，每1个小时应在集中监控器上查看并记录每只蓄电池电压、电流、温度及整组电池电压；每2个小时用万用表对每只蓄电池及整组电池实测一次电压并记录。

在蓄电池放电结束前（快到9个小时）提前进行最后一次电压测量、记录。

6. 放电结束时，拉开直流充电屏上放电开关；7. 合上直流充电屏上蓄电池进线开关，在控制器中手动修改为均充（菜单—充电机控制—密码：11111，将“一组”的浮充状态改为均充，通过左右方向键修改），蓄电池恢复均充。

二、应急措施及注意事项1. 当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。

2. 当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池电压不得低于198V 而过放电。

3. 放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。

4. 放电检测仪和电池连接时，正负不得反接!5. 设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!6. 放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。

7. 放电及测试蓄电池电压时应做好安全措施严禁正负极发生短路现象。

8. 蓄电池充、放电过程中，应尽量减少开关操作。

9. 放电过程中，值班人员应加强对直流高频模块（交直流输入输出电压）及直流屏控、合母电压的监控，发现异常时及时进行汇报及处理；编制：质量管理部审核：批准：。

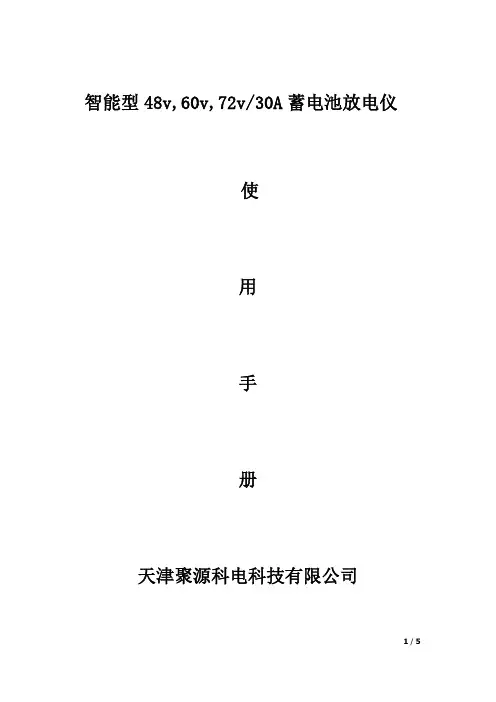

智能型48v,60v,72v/30A蓄电池放电仪使用手册天津聚源科电科技有限公司目录第一章. 性能特点及指标……………… 第二章. 接线说明……………………… 第三章. 放电例程说明………………… 第四章. 常见故障……………………… 第五章.注意事项……………………… 第六章. 售后服务………………………第一章 性能特点及指标一.功能特点：智能型48v,60v,72v/30A蓄电池放电检测仪功能齐全智能型48v,60v,72v/30A蓄电池放电检测仪采用智能单片机控制、液晶显示、在性能指标、使用方便性及运行可靠性等方面表现出色。

1.可以设定放电的放电电流、电池组终止电压。

2.可以测试不同标称电压的电池组（无截止、48v、60v、72v）。

3.无需外电，能自动存储数据。

4.根据需求，客户自行设置电流（高、中、低、停止四档）。

5.长按□键5秒可清除上次容量，按Δ键进行瓦与瓦时的切换。

二.技术指标：1.放电电流：10A~30A可调。

（可根据用户的要求定做）。

2.放电电流精度：1%3.环境温度：-10℃ ~ +40℃4.环境湿度：5%~90%5.散热方式：强制风冷6.携带方式：便携单机7.外形尺寸：长38.6cm/宽27cm/高15cm8.重量：7kg第二章 接线说明一. 确保电源开关关闭、电流档拨到停止档位。

二.用电池连线连接放电仪电池输入端子与电池组输出端子，连接时请注意正负极性。

三.接线正确无误后，打开开关加电、设定需要的电流大小和停止电压，放电仪即可正常工作。

第三章 放电历程说明显示屏如下：一、放电前准备工作：1、确认放电仪机械总开关关闭，电流档拨至‘停止档’。

2、连接放电仪与电池组。

将放电仪的夹子线连接到电池组的输出端子上。

连接时注意极性的对应，即红色夹子线连接电池组正极，黑色夹子线连接电池组输出负极。

正负极接反时，反接指示灯会点亮，提示接反;连接正确时，显示屏会显示电池组电压。

3、容量清零设置。

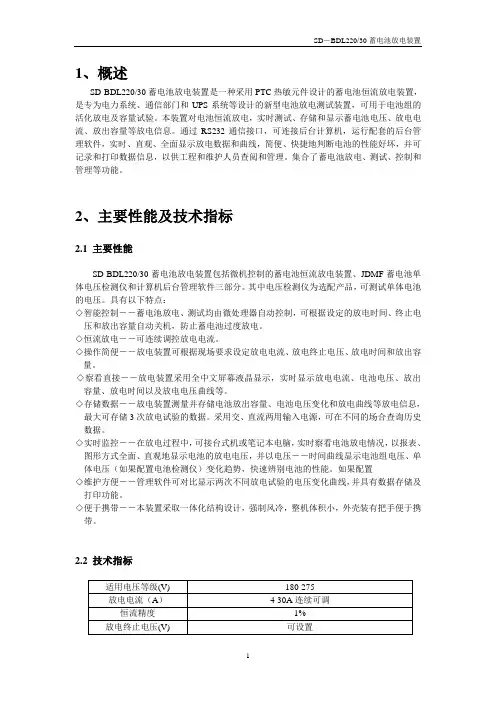

1、概述SD-BDL220/30蓄电池放电装置是一种采用PTC热敏元件设计的蓄电池恒流放电装置，是专为电力系统、通信部门和UPS系统等设计的新型电池放电测试装置，可用于电池组的活化放电及容量试验。

本装置对电池恒流放电，实时测试、存储和显示蓄电池电压、放电电流、放出容量等放电信息。

通过RS232通信接口，可连接后台计算机，运行配套的后台管理软件，实时、直观、全面显示放电数据和曲线，简便、快捷地判断电池的性能好坏，并可记录和打印数据信息，以供工程和维护人员查阅和管理。

集合了蓄电池放电、测试、控制和管理等功能。

2、主要性能及技术指标2.1 主要性能SD-BDL220/30蓄电池放电装置包括微机控制的蓄电池恒流放电装置、JDMF蓄电池单体电压检测仪和计算机后台管理软件三部分。

其中电压检测仪为选配产品，可测试单体电池的电压。

具有以下特点：◇智能控制――蓄电池放电、测试均由微处理器自动控制，可根据设定的放电时间、终止电压和放出容量自动关机，防止蓄电池过度放电。

◇恒流放电――可连续调控放电电流。

◇操作简便――放电装置可根据现场要求设定放电电流、放电终止电压、放电时间和放出容量。

◇察看直接――放电装置采用全中文屏幕液晶显示，实时显示放电电流、电池电压、放出容量、放电时间以及放电电压曲线等。

◇存储数据――放电装置测量并存储电池放出容量、电池电压变化和放电曲线等放电信息，最大可存储3次放电试验的数据。

采用交、直流两用输入电源，可在不同的场合查询历史数据。

◇实时监控――在放电过程中，可接台式机或笔记本电脑，实时察看电池放电情况，以报表、图形方式全面、直观地显示电池的放电电压，并以电压――时间曲线显示电池组电压、单体电压（如果配置电池检测仪）变化趋势，快速辨别电池的性能。

如果配置◇维护方便――管理软件可对比显示两次不同放电试验的电压变化曲线，并具有数据存储及打印功能。

◇便于携带――本装置采取一体化结构设计，强制风冷，整机体积小，外壳装有把手便于携带。

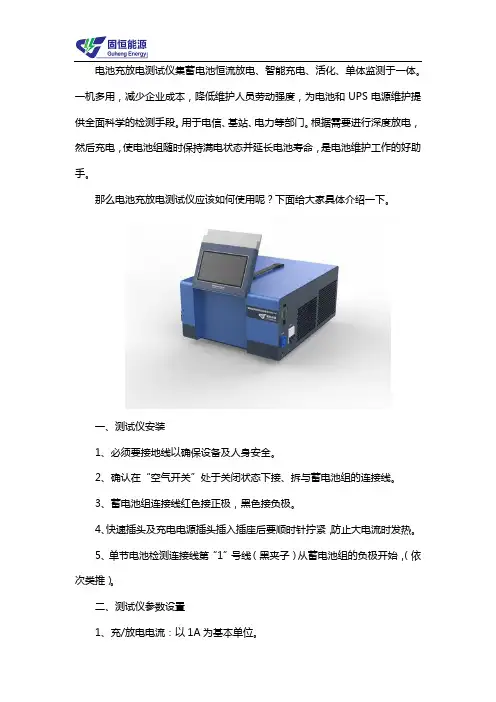

电池充放电测试仪集蓄电池恒流放电、智能充电、活化、单体监测于一体。

一机多用，减少企业成本，降低维护人员劳动强度，为电池和UPS电源维护提供全面科学的检测手段。

用于电信、基站、电力等部门。

根据需要进行深度放电，然后充电，使电池组随时保持满电状态并延长电池寿命，是电池维护工作的好助手。

那么电池充放电测试仪应该如何使用呢？下面给大家具体介绍一下。

一、测试仪安装1、必须要接地线以确保设备及人身安全。

2、确认在“空气开关”处于关闭状态下接、拆与蓄电池组的连接线。

3、蓄电池组连接线红色接正极，黑色接负极。

4、快速插头及充电电源插头插入插座后要顺时针拧紧，防止大电流时发热。

5、单节电池检测连接线第“1”号线（黑夹子）从蓄电池组的负极开始，（依次类推）。

二、测试仪参数设置1、充/放电电流：以1A为基本单位。

2、充/放电时长，分钟数设置不超过59分钟。

如：1小时20分钟，不能设置为00HH80MM而是01H20M。

3、蓄电池组低限保护电压：一般取蓄电池标称电压值总和的90%。

要正确设置，以防过放电而损坏蓄电池。

4、充/放电容量：如不按容量设置数为充/放电终止条件，请设为9999Ah。

（最大值）。

5、放电前电压和电流修正值均设为+00%或-00%。

三、充/放电过程1、机器工作时必须有专人值守。

2、放电过程中不要用手触摸不锈钢罩，以免烫伤。

3、如发生特殊情况，应立即关闭“电源开关”及“空气开关”。

4、充/放电结束后，在转存数据时，等到显示屏提示转存结束，再将U盘拔下。

四、应急措施1、当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。

2、当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池的电压不得低于198V而过放电。

3、放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。

4、放电检测仪和电池连接时，正负不得接反。

5、设备放置在通风良好无接露无腐蚀环境下运行，通风孔不得堵塞保证通风良好！6、放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。

蓄电池检测仪的使用方法蓄电池检测仪是一种用于测试蓄电池电量和健康状况的工具。

它可以帮助用户确定蓄电池是否需要充电或更换，并且可以提高车辆的可靠性和安全性。

下面介绍一下蓄电池检测仪的使用方法。

1.准备工作在使用蓄电池检测仪之前，需要先进行一些准备工作。

首先，要确保车辆已经关闭并且钥匙已经拿出来了。

其次，要检查蓄电池的极性（正极和负极）是否正确，并且要清除任何可能影响测试结果的灰尘或腐蚀物。

2.连接检测仪将检测仪与蓄电池连接起来。

通常情况下，红色夹子应该连接到正极，黑色夹子应该连接到负极。

如果你不确定哪个是正极或负极，请查看车辆手册或咨询专业人士。

3.设置参数打开检测仪并按照说明书上的指示设置相关参数，例如车型、发动机类型等等。

这些参数将有助于确保测试结果的准确性。

4.进行测试按下测试按钮开始进行测试。

测试过程可能需要几分钟时间，具体时间取决于检测仪的型号和蓄电池的大小。

在测试过程中，检测仪将会显示蓄电池的电量和健康状况。

如果显示结果为“良好”，则说明蓄电池状态正常。

如果显示结果为“不足”，则说明蓄电池需要充电或更换。

5.断开连接在完成测试后，断开检测仪与蓄电池的连接。

首先拔掉黑色夹子，然后拔掉红色夹子。

6.保养检测仪使用完毕后，要及时清理和保养蓄电池检测仪。

通常情况下，只需用一块干净的布擦拭它即可。

如果有必要，可以使用一些专业清洁剂来清洁它。

总之，使用蓄电池检测仪是非常简单和方便的。

只需按照上述步骤操作即可快速、准确地测试出车辆蓄电池的状态，并采取相应措施来保证车辆安全和稳定性。

充放电测试仪使用方法
嘿，朋友们！今天咱就来好好唠唠这个充放电测试仪的使用方法。

你想想，这充放电测试仪就像是一个超级小管家，能帮咱把电池的各种情况都摸得透透的呢！
先来说说准备工作哈。

就好比你要去参加一场比赛，不得先把装备准备齐全呀！得把测试仪放在一个安稳的地方，可别摇摇晃晃的，不然它咋能好好工作呢。

然后把要测试的电池给准备好，就像给小管家准备好要管理的宝贝一样。

接下来，就是连接啦！这就跟搭积木似的，得把各个部分都连对了才行。

把电池和测试仪的线接好，可别接错了哟，不然小管家可要发脾气啦！
然后呢，设置参数。

这可重要啦，就像给小管家下达命令一样，你得告诉它你想要它怎么做。

比如充放电的电流呀、电压呀，这些都得设置得妥妥当当的。

再之后，就可以开始测试啦！看着测试仪上的数据一点点变化，就像看着一场精彩的表演。

嘿，你说这电池就像个演员，在测试仪这个大舞台上尽情展示自己呢！
在测试过程中，咱可得时刻留意着。

这就跟照顾小孩子似的，不能有丝毫马虎。

要是发现有啥不对劲的地方，赶紧处理呀！
等测试完了，可别拍拍屁股就走人。

得把数据好好整理整理，分析分析，这才知道电池到底咋样嘛。

你说这充放电测试仪是不是挺神奇的呀？它能让我们清楚地了解电池的情况，就像有一双火眼金睛一样。

咱可得好好利用它，让它为我们服务呀！
总之，使用充放电测试仪就像是进行一场有趣的冒险，只要你认真对待，按照步骤来，就能轻松搞定。

别小看它哦，它可是能帮我们解决大问题的呢！所以呀，大家都快来试试吧，让我们一起成为充放电测试仪的使用高手！。

蓄电池检测仪的使用说明检测仪如何操作蓄电池检测仪，接受电导测试技术，可以便利、快速、精准的测量汽车起动电池的实际冷起动电流本领，电池本身的健康程度，以及快速检测汽车起动系统和充电系统的常见故障，有利于维护和修理人员快速精准判定汽车的故障位置，便于汽车的快速维护和修理。

1、可以测试全部的汽车起动铅酸蓄电池，包括一般铅酸电池、AGM 平板电池、AGM 卷绕电池、胶体电池等。

2、可以直接检测出坏格电池。

3、具有极性反接保护功能，夹子反接不会损坏测试仪，也不会对汽车和电池有任何不良影响。

4、可以直接测试亏电电池，无需先充分电再测试。

5、测试标准包括目前世界上绝大部分常用电池标准，如 CCA、BCI，CA，MCA，JIS，DIN，IEC，EN，SAE、GB。

6、多语种支持，客户可选择不同的语言包，语言包可选的语言有：中文简体、中文繁体、英语、日语、俄语、西班牙语、法语、意大利语、德语等,还可以依据客户的需求订制不同的语言包。

1.2 产品功能蓄电池检测仪，其紧要功能有：汽车蓄电池检测、汽车起动系统检测、汽车充电系统检测，以及其他附加功能。

汽车蓄电池检测，紧要是对汽车蓄电池的健康情形进行分析，计算出蓄电池的蓄电池检测仪使用说明书实际冷起动本领，判定出电池的老化程度，为汽车蓄电池的检测和维护供应牢靠的分析依据。

当蓄电池老化时，可以提前告知车主更换蓄电池。

汽车起动系统检测，紧要是对汽车起动电机进行检测与分析，检测起动电机的实际所需起动电流，起动电压，从而可以判定出起动电机是否正常。

起动电机不正常，可能有以下原因引起：润滑系统显现故障，致使起动负载力矩增大；汽车启动电机转子扫膛，致使启动电机自身摩擦增大等。

汽车充电系统检测，紧要是对汽车充电系统进行检测与分析，包括发电机、整流器、整流二极管等，通过检测，可以知道发电机输出电压是否正常，整流二极管是否正常，充电电流是否正常。

假如发电机输出电压或电流不正常或整流二极管部分损坏，就会使蓄电池始终处于过充电或充不满电的状态，致使蓄电池快速损坏，也会使汽车其他负载电器的使用寿命大大缩短。

蓄电池组充放仪使用方法和注意事项一、充放电接线方法：12V电池（9个单体）接线方法：测量线接法:CMM1/CNA1:1、2、3、4、5; 1~4接1#~4#电池正极，5接4#电池负极；CMM2/CNA1:5、6、7、8、9; 5~8接5#~8#电池正极，9接8#电池负极；CMM3/CNA1:9、10; 9接9#电池正极，10接10#电池负极；即：CELL-IN1测第1-4节电池、CELL-IN2测5-8节电池、CELL-IN3测第9节电池；注;9个电池不能用一个CMM口，因为电压不能超过48V）具体接法如下图1所示：放电时将正负极线接到放电回路。

2V电池（54个单体）接线方法：CMM1：CNA1: 1~9;CNA2:9~16;CNA3:17~25;CMM2: CNA1:25~32;CNA2:33~40;CNA3:41~49;CMM3: CNA1: 49~55，接法和12v的一样；接线时注意事项：1）时间设置充电时间为放电时间的1.2倍；2）注意仪器电源线的零线火线；3）该充放电仪的电源为交流220V；电源地线应可靠接地，以保证作业人员的人身安全；4）总电压检测线VOLT:将带有红、黑的镀金夹子与整组电池组的正负极相接，另一端接在测试仪的VOLT接口。

二、充电：在开机界面上从键盘输入“1”进入充电工作模式，并结合实际需要设置相应参数，（①充放电电流采用0.1C的标准进行②均充电压为126.9V、浮充电压为122.5V，③充电时间到10小时）并按确认保存设置，然后按返回键返上一级菜单，按“启动”键，启动充电。

如果在充电过程中需要手动停止：按“停止”键后，再按确认，停止充电，按返回继续充电。

三、放电：在开机界面上从键盘输入“2”进入放电工作模式，并结合实际需要设置相应参数，（①放电电流采用0.1C的标准进行放电，②整组蓄电池电压低限设置为97.2V ，单个电池电压低限设置为10.8V ；③放电时间到8小时；主所单体电压1.8V）并按确认保存设置，然后按返回键返上一级菜单，按“启动”键请发动放电。

目录前言 (1)使用注意事项、阅读提示 (3)一、概述 (5)1.1概述 (5)1.2功能特点 (5)1.3蓄电池智能放电仪在线监测工作示意图： (7)1.4技术指标 (8)二、外形及结构 (9)2.1主机外形示意图： (9)2.2 整机配置 (10)三、连接 (11)3.1准备工作 (11)3.2主机连接 (12)3.2.1 放电电缆连接 (12)3.2.2 电压测试线连接 (13)3.2.3 其它 (13)3.3测试盒连接 (14)3.4PC机连接 (16)3.5运行 (16)四、功能操作 (17)4.1开机 (17)4.2本机放电 (17)4.2.1 核对性放电设置 (17)4.2.2 电池放电过程 (19)4.2.3 短时容量测试 (22)4.2.4 容量测试过程 (23)4.2.5 并机负载放电设置 (25)4.3外设放电 (27)4.3.1 外设放电设置 (27)4.3.2 外设放电过程 (29)4.4充电监测 (30)4.4数据管理 (31)4.4.1数据查询 (31)4.4.2数据删除 (33)4.4.3数据上传 (34)4.4.4格式化 (35)4.5参数管理 (35)4.5.1零点校正 (35)4.5.2 计量校正 (36)4.5.3 主板参数 (39)4.5.3系统时间 (39)五、日常维护 (40)5.1清洁维护 (40)5.1.1 主机的清洁维护 (40)5.1.2 夹具的清洁维护 (40)5.2存放 (40)六、常见问题解答及使用技巧 (41)前言蓄电池智能放电仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。

采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。

整机由微处理器控制，液晶显示、中文菜单。

蓄电池检测仪使用教程蓄电池检测仪是一种用于测量、检测和判断蓄电池状态的电子设备。

本文将介绍蓄电池检测仪的使用教程，帮助用户正确使用该设备。

首先，准备工作。

将蓄电池检测仪取出并检查外观是否完好，确保没有明显的损坏和杂质。

然后，需要将设备连接到电源适配器，确保电源充足。

接下来，将蓄电池接入蓄电池检测仪。

先确定蓄电池的正负极，并找到检测仪的正负极输入口。

将正负极正确连接，确保接口紧固稳定，并避免短路。

在连接好蓄电池后，打开蓄电池检测仪的电源开关。

待设备启动后，可以通过观察显示屏上的数据来了解蓄电池的状态。

显示屏上通常会显示电池的电压、电流、容量等信息。

对于不同型号的蓄电池检测仪，可以根据设备上的按键或旋钮进行相应的操作。

例如，可以通过按下“检测”按钮来启动蓄电池的检测过程。

在检测过程中，设备会自动采集和分析电池的数据，并在显示屏上显示相关结果。

注意，在使用过程中要遵守一些基本的安全规范。

首先，避免将蓄电池检测仪暴露在高温、高湿度和强磁场等环境中，以免损坏设备。

其次，避免在充电或放电状态下连接或断开蓄电池，以免引发火灾或爆炸。

此外，蓄电池检测仪通常会配备一些附件，如测试夹、测量电缆等。

在使用这些附件时，要注意连接的正确性和稳固性，以确保准确的测量结果。

最后，在使用完成后，要及时关闭蓄电池检测仪的电源开关，并将设备存放在干燥、通风的环境中，避免灰尘和湿气对设备的影响。

总之，蓄电池检测仪是一种方便和高效的设备，能够帮助用户准确判断蓄电池状态。

尽管不同品牌和型号的蓄电池检测仪操作细节可能有所不同，但通过正确连接设备、启动检测过程、观察显示屏等基本步骤，用户可以轻松使用蓄电池检测仪，确保蓄电池的正常运行。
