化工原理课程设计是化学工程与工艺类相关专业学生学习化工原理课程必修的三大环节之一，起着培养学生运用综合基础知识解决工程问题和独立工作能力的重要作用。 《化工原理课程设计》以换热器、管道设计和选型为主。主要介绍列管式换热器的设计计算，并就有关流程方案的确定以及附属设备的选型作了介绍，此外给出了设计时所使用的现行技术标准和一些基础数据。 《化工原理课程设计》为化工原理课程教学的配套教材，可作为化工原理课程设计、化工类专业毕业设计的参考资料，也可作为化工原理课程教学的参考用书。 《化工原理课程设计》共分2章。《化工原理课程设计》由张渊编写。

《化工原理课程设计》在编写过程中得到内蒙古化工职业学院帮助。史忠斌老师在图表的绘制方面给予了大力帮助，在此一并表示感谢。 由于我们经验不足，水平有限，其中难免有不妥之处，恳请各位读者批评指正。

编者 2010年6月22日

前言

第一章概述 1.1换热器的结构形式……………………………………3 1.2换热器材质的选择……………………………………4 1.3管板式换热器优点……………………………………5 1.4列管式换热器结构……………………………………6 1.5管板式换热器的类型和工作原理……………………7 1.6确定设计方案…………………………………………8

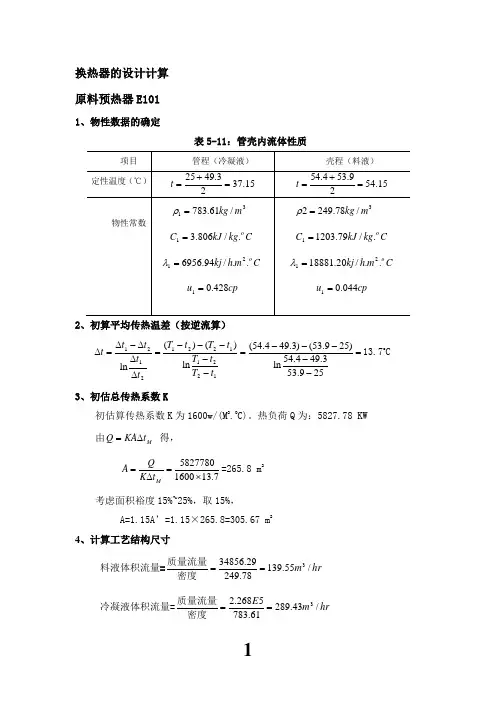

第二章 传热过程工艺计算及设备结构的设计

2.1设计参数………………………………………………9 2.2计算总传热系数……………………………………10 2.3工艺结构尺寸…………………………………………10 2.4换热器核算……………………………………………12

结束语………………………………………………18 主要参考文献………………………………………19

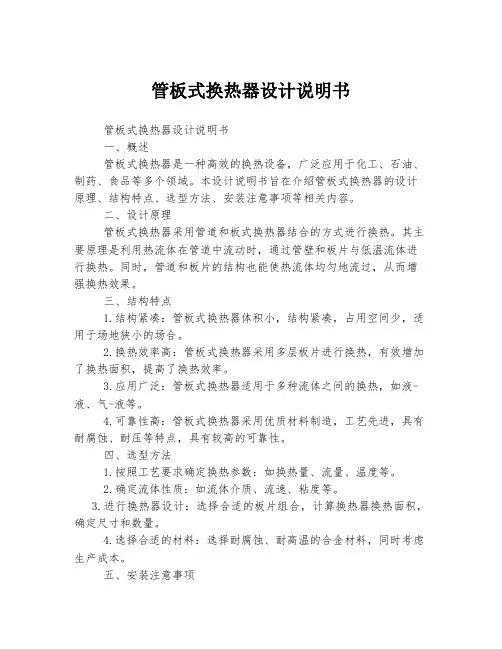

目录 目第一章前管板式换热器产品达到了一个成熟阶段,凭借其高效、节能、环保的优势,在各行业领域中被频繁使用, 并被用以替换原有管壳式和翅片式换热器,取得了很好的效果。

1.1换热器的结构形式

1.管壳式换热器 管壳式换热器又称列管式换热器，是一种通用的标准换热设备，它具有结构简单，坚固耐用，造价低廉，用材广泛，清洗方便，适应性强等优点，应用最为广泛。管壳式换热器根据结构特点分为以下几种： （1） 固定管板式换热器 固定管板式换热器两端的管板与壳体连在一起，这类换热器结构简单，价格低廉，但管外清洗困难，宜处理两流体温差小于50℃且壳方流体较清洁及不易结垢的物料。 带有膨胀节的固定管板式换热器，其膨胀节的弹性变形可减小温差应力，这种补偿方法适用于两流体温差小于70℃且壳方流体压强不高于600Kpa的情况。 （2） 浮头式换热器 浮头式换热器的管板有一个不与外壳连接，该端被称为浮头，管束连同浮头可以自由伸缩，而与外壳的膨胀无关。浮头式换热器的管束可以拉出，便于清洗和检修，适用于两流体温差较大的各种物料的换热，应用极为普遍，但结构复杂，造价高。 （3） 填料涵式换热器 填料涵式换热器管束一端可以自由膨胀，与浮头式换热器相比，结构简单，造价低，但壳程流体有外漏的可能性，因此壳程不能处理易燃，易爆的流体。 2.蛇管式换热器

第一章概述 蛇管式换热器是管式换热器中结构最简单，操作最方便的一种换热设备，通常按照换热方式不同，将蛇管式换热器分为沉浸式和喷淋式两类。 3.套管式换热器 套管式换热器是由两种不同直径的直管套在一起组成同心套管，其内管用U型时管顺次连接，外管与外管互相连接而成，其优点是结构简单，能耐高压，传热面积可根据需要增减，适当地选择管内、外径，可使流体的流速增大，两种流体呈逆流流动，有利于传热。此换热器适用于高温，高压及小流量流体间的换热。

1.2换热器材质的选择

在进行换热器设计时，换热器各种零、部件的材料，应根据设备的操作压力、操作温度。流体的腐蚀性能以及对材料的制造工艺性能等的要求来选取。当然，最后还要考虑材料的经济合理性。一般为了满足设备的操作压力和操作温度，即从设备的强度或刚度的角度来考虑，是比较容易达到的，但材料的耐腐蚀性能，有时往往成为一个复杂的问题。在这方面考虑不周，选材不妥，不仅会影响换热器的使用寿命，而且也大大提高设备的成本。至于材料的制造工艺性能，是与换热器的具体结构有着密切关系。 一般换热器常用的材料，有碳钢和不锈钢。 （1）碳钢 价格低，强度较高，对碱性介质的化学腐蚀比较稳定，很容易被酸腐蚀，在无耐腐蚀性要求的环境中应用是合理的。如一般换热器用的普通无缝钢管，其常用的材料为10号和20号碳钢。 （2）不锈钢 奥氏体系不锈钢以1Crl8Ni9Ti为代表，它是标准的18-8奥氏体不锈钢，有稳定的奥氏体组织，具有良好的耐腐蚀性和冷加工性能。 正三角形排列结构紧凑；正方形排列便于机械清洗；同心圆排列用于小壳径换热器，外圆管布管均匀，结构更为紧凑。我国换热器系列中，固定管板式多采用正三角形排列；浮头式则以正方形错列排列居多，也有正三角形排列。 （2）管板 管板的作用是将受热管束连接在一起，并将管程和壳程的流体分隔开来。 管板与管子的连接可胀接或焊接。胀接法是利用胀管器将管子扩胀，产生显著的 塑性变形，靠管子与管板间的挤压力达到密封紧固的目的。胀接法一般用在管子为碳素钢，管板为碳素钢或低合金钢，设计压力不超过4 MPa，设计温度不超过 350℃的场合。

（3）封头和管箱 封头和管箱位于壳体两端，其作用是控制及分配管程流体。 ①封头 当壳体直径较小时常采用封头。接管和封头可用法兰或螺纹连接，封头与壳体之间用螺纹连接，以便卸下封头，检查和清洗管子。 ②管箱 换热器管内流体进出口的空间称为管箱,壳径较大的换热器大多采用管箱结构。由于清洗、检修管子时需拆下管箱，因此管箱结构应便于装拆。 ③分程隔板 当需要的换热面很大时，可采用多管程换热器。对于多管程换热器，在管箱内应设分程隔板，将管束分为顺次串接的若干组，各组管子数目大致相等。这样可提高介质流速，增强传热。管程多者可达16程，常用的有2、4、6程。在布置时应尽量使管程流体与壳程流体成逆流布置，以增强传热，同时应严防分程隔板的泄漏，以防止流体的短路。

1.3管板式换热器的优点

(1) 换热效率高,热损失小 在最好的工况条件下, 换热系数可以达到6000W/ m2K, 在一般的工况条件下, 换热系数也可以在3000～4000 W/ m2K左右,是管壳式换热器的3～5倍。设备本身不存在旁路,所有通过设备的流体都能在板片波纹的作用下形成湍流,进行充分的换热。完成同一项换热过程, 板式换热器的换热面积仅为管壳式的1/ 3～1/ 4。 (2) 占地面积小重量轻 除设备本身体积外, 不需要预留额外的检修和安装空间。换热所用板片的厚度仅为0. 6～0. 8mm。同样的换热效果, 板式换热器比管壳式换热器的占地面积和重量要少五分之四。 (3) 污垢系数低 流体在板片间剧烈翻腾形成湍流, 优秀的板片设计避免了死区的存在, 使得杂质不易在通道中沉积堵塞,保证了良好的换热效果。 (4) 检修、清洗方便 换热板片通过夹紧螺柱的夹紧力组装在一起,当检修、清洗 时, 仅需松开夹紧螺柱即可卸下板片进行冲刷清洗。 (5) 产品适用面广 设备最高耐温可达180 ℃, 耐压2. 0MPa , 特别适应各种工艺过程中的加热、冷却、热回收、冷凝以及单元设备食品消毒等方面, 在低品位热能回收方面, 具有明显的经济效益。各类材料的换热板片也可适应工况对腐蚀性的要求。 当然板式换热器也存在一定的缺点, 比如工作压力和工作温度不是很高, 限制了其在较为复杂工况中的使用。同时由于板片通道较小,也不适宜用于杂质较多,颗粒较大的介质。 1.4列管式换热器的结构

介质流经传热管内的通道部分称为管程。 （1）换热管布置和排列间距 常用换热管规格有ф19×2 mm、ф25×2 mm(1Crl8Ni9Ti)、ф25×2.5 mm(碳钢10)。小直径的管子可以承受更大的压力，而且管壁较薄；同时，对于相同的壳径，可排列较多的管子，因此单位体积的传热面积更大，单位传热面积的金属耗量更少。换热管管板上的排列方式有正方形直列、正方形错列、三角形直列、三角形错列和同心圆排列。

（A） （B）（C） （D） （E） 图 1-4 换热管在管板上的排列方式 (A) 正方形直列 （B）正方形错列 (C) 三角形直列 （D）三角形错列 （E）同心圆排列 正三角形排列结构紧凑；正方形排列便于机械清洗；同心圆排列用于小壳径换热器，外圆管布管均匀，结构更为紧凑。我国换热器系列中，固定管板式多采用正三角形排列；浮头式则以正方形错列排列居多，也有正三角形排列。 （2）管板 管板的作用是将受热管束连接在一起，并将管程和壳程的流体分隔开来。 管板与管子的连接可胀接或焊接。胀接法是利用胀管器将管子扩胀，产生显著的塑性变形，靠管子与管板间的挤压力达到密封紧固的目的。胀接法一般用在管子为碳素钢，管板为碳素钢或低合金钢，设计压力不超过4 MPa，设计温度不超过350℃的场合。 （3）封头和管箱 封头和管箱位于壳体两端，其作用是控制及分配管程流体。 ①封头 当壳体直径较小时常采用封头。接管和封头可用法兰或螺纹连接，封头与壳体之间用螺纹连接，以便卸下封头，检查和清洗管子。 ②管箱 换热器管内流体进出口的空间称为管箱,壳径较大的换热器大多采用管箱结构。由于清洗、检修管子时需拆下管箱，因此管箱结构应便于装拆。 ③分程隔板 当需要的换热面很大时，可采用多管程换热器。对于多管程换热器，在管箱内应设分程隔板，将管束分为顺次串接的若干组，各组管子数目大致相等。这样可提高介质流速，增强传热。管程多者可达16程，常用的有2、4、6程。在布置时应尽量使管程流体与壳程流体成逆流布置，以增强传热，同时应严防分程隔板的泄漏，以防止流体的短路。

1.5管板式换热器的类型及工作原理

板式换热器按照组装方式可以分为可拆式、焊接式、钎焊式等形式;按照换热板片的波纹可以分为人字波、平直波、球形波等形式; 按照密封垫可以分为粘结式和搭扣式。各种形式进行组合可以满足不同的工况需求,在使用中更有针对性。比如同样是人字形波纹的板片还因采用粘结式还是搭扣式密封垫而有所不同, 采用搭扣式密封垫可以有效的避免胶水中可能含有的氯离子
