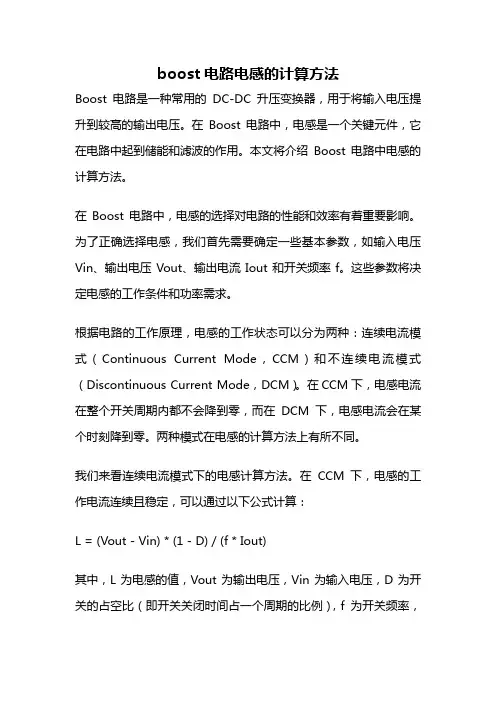

boost电路电感的计算方法Boost电路是一种常用的DC-DC升压变换器，用于将输入电压提升到较高的输出电压。

在Boost电路中，电感是一个关键元件，它在电路中起到储能和滤波的作用。

本文将介绍Boost电路中电感的计算方法。

在Boost电路中，电感的选择对电路的性能和效率有着重要影响。

为了正确选择电感，我们首先需要确定一些基本参数，如输入电压Vin、输出电压Vout、输出电流Iout和开关频率f。

这些参数将决定电感的工作条件和功率需求。

根据电路的工作原理，电感的工作状态可以分为两种：连续电流模式（Continuous Current Mode，CCM）和不连续电流模式（Discontinuous Current Mode，DCM）。

在CCM下，电感电流在整个开关周期内都不会降到零，而在DCM下，电感电流会在某个时刻降到零。

两种模式在电感的计算方法上有所不同。

我们来看连续电流模式下的电感计算方法。

在CCM下，电感的工作电流连续且稳定，可以通过以下公式计算：L = (Vout - Vin) * (1 - D) / (f * Iout)其中，L为电感的值，Vout为输出电压，Vin为输入电压，D为开关的占空比（即开关关闭时间占一个周期的比例），f为开关频率，Iout为输出电流。

这个公式可以帮助我们选择合适的电感值，以满足电路的需求。

接下来，我们来看不连续电流模式下的电感计算方法。

在DCM下，电感的工作电流会在某个时刻降到零，因此电感的值需要满足以下公式：L = (Vout - Vin) * (1 - D) * (1 - D) / (8 * f * Iout)同样，L为电感的值，Vout为输出电压，Vin为输入电压，D为开关的占空比，f为开关频率，Iout为输出电流。

这个公式可以帮助我们选择合适的电感值，以满足电路的需求。

除了基本参数外，还有一些其他因素需要考虑。

例如，电感的电流冲击能力、电感的饱和电流和温升等。

电感饱和电流计算公式
首先，我们需要知道电感芯材料的饱和磁感应强度Bs（饱和磁感应
强度指的是材料达到饱和状态时的磁感应强度值）和电感磁芯的截面积A （即磁芯横截面的面积）。

然后，我们需要确定电感线圈的有效匝数N（即线圈中真正与磁场耦
合的导体匝数，通常为总匝数减去由于堆积效应或引线等原因无法耦合的
部分匝数），以及电感线圈的长度L。

饱和电流的计算公式如下：
Isat = Bs × A × N / L
其中，Isat 表示电感饱和电流。

需要注意的是，上述公式仅适用于理想情况下的电感设计。

实际情况下，由于电感磁芯与线圈之间的耦合效应以及电感线圈的不完美性等因素，饱和电流的计算可能存在一定的误差。

此外，电感磁芯和线圈的设计也受
到许多其他因素的影响，例如磁芯材料的磁导率、温度效应等等。

为了更准确地计算电感饱和电流，建议使用专业的电路仿真软件或请
教电感设计师进行详细的设计和计算。

同时，也要根据具体的应用需求和
设计要求，选择合适的电感材料、尺寸和参数，以确保电感的性能和可靠性。

线圈电感量的计算：加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

三电平npc中逆变电感的计算摘要：一、三电平NPC逆变器的基本原理二、逆变电感的计算方法1.计算公式2.影响因素3.计算实例三、提高逆变电感计算精度的措施四、总结正文：一、三电平NPC逆变器的基本原理三电平NPC逆变器（Neutral Point Clamped Inverter，中性点钳位逆变器）是一种广泛应用于高压、大功率场合的电力电子变换器。

它具有电压型逆变器的特点，通过六个开关管的控制，实现交流输出电压的正弦波形。

在三电平NPC逆变器中，逆变电感是一个关键元件，对系统的性能有着重要影响。

二、逆变电感的计算方法1.计算公式逆变电感的计算公式为：L_inv = V_dc / (2 * π * f * S)其中，L_inv为逆变电感，V_dc为直流电压，f为交流信号频率，S为电感的电感电压比。

2.影响因素（1）电感器本身的参数：电感值、电容值、电阻值等；（2）开关频率：开关频率越高，所需逆变电感越小；（3）负载特性：负载电流的大小和变化速率会影响逆变电感的大小；（4）输出电压波形：输出电压波形的谐波含量和幅值变化会影响逆变电感的大小。

3.计算实例以一台三电平NPC逆变器为例，已知直流电压V_dc为100V，交流信号频率f为1000Hz，电感的电感电压比S为10%。

根据公式，可得：L_inv = 100V / (2 * π * 1000Hz * 10%) = 0.1414H因此，该逆变器所需的逆变电感为0.1414H。

三、提高逆变电感计算精度的措施1.充分了解电感器的特性，选择合适的电感参数；2.考虑实际工作环境，合理选择电感器的封装和尺寸；3.采用多物理场仿真软件，对电感器进行建模仿真，优化设计参数；4.在设计和制作过程中，严格控制工艺流程，降低制造误差。

四、总结逆变电感的计算在三电平NPC逆变器的设计中具有重要意义。

通过合理的计算方法和措施，可以提高逆变电感的计算精度，为高压、大功率电力电子变换器提供性能优良的解决方案。
