天津市和平区有线电视台硬盘播出系统及机房建设项目

  • 格式：doc
  • 大小：81.50 KB
  • 文档页数：7

附件： 天津市和平区有线电视台硬盘播出系统及机房建设项目 （项目编号：TGPC2007-A-0453） 技术需求书 第1包 机房建设 序号 货物名称 技术性能要求 计量单位 数量

1 视频切换器 复合视频、单声道音频、带预监、双路10bit 时基 台 1 2 上载工作站 CPU 双核 3.0 、2GB 内存 、120GB硬盘、进口图像板、146GSCSI*2 1000Base-Tx网卡、17寸液晶 台 1 3 以太网交换机 3COM 16口1000M以太网交换机 台 1 4 音频均衡器 音频自动增益均衡器 台 1 5 GPS时钟 GPS标准时钟系统 台 1 6 子钟 5寸子钟 台 1

7 网络工程实施及线材费用费用 视频线、音频线、视频接头、音频接头、人工费 项 1 8 分配器 16路视频分配器 台 1 9 42寸液晶 42英寸液晶电视机 台 2 10 17寸液晶 17英寸液晶电视机 块 6

11 机房内部装修 长8M宽6M高3.5M（防静电地板、防静电墙、防静电天花板,对播出设备信号（光发光收）进行调试，调整部分模拟设备的线路。增加两路外来调制CCTV信号.强电、弱电整体设计及施工.拆除原有机房设备，并进行恢复，并结合原有设备共同进行播出。一定数量媒体资料柜,UPS后备式电源的调试） 项 1 12 媒体资料柜 豪华媒体资料柜，要求带有温控系统 (1.4m*2m) 个 6 13 机柜 19英寸豪华机柜（2.3m*0.8m） 个 4 14 机柜 豪华机柜（2m*1.2m） 个 2

注： 一、需提交的技术资料 1、整体机房装修图 2、详细的视音频设计图、系统控制图等。 3、播出机房的播出控制台和播出立柜的配置图。 4、主要设备技术资料及技术指标。 二、试运行期 系统在搭建完成、调试后，经采购人初步验收符合要求，初步验收合格后开始试运行期，时间为半个月。系统软件应按照采购人使用要求、操作习惯随时进行现 场修改。

第2包 硬盘播出系统 序号 货物名称 技术性能要求 计量单位 数量

1 主备视频播出服务器 CPU:P4 3.0G(双核)；显示器：17寸液晶；内存：2G 素材硬盘：SATA 250G×3；系统硬盘：80G；千兆网卡；播出解码卡；播出软件/校时软件/审片软件 台 2 2 解码板 Topack-plus pro Dual play-only output card for the TBK series servers. Handles MPEG-2 @ 4:2:2,4:2:0, DVCAM and DVCPRO 播出专用单通道解码器，SDI数字、模拟视音频信号输出 2 3 视频服务器 CPU 至强 3.0 、2GB 内存 、120GB硬 146GSISC 1000Base-Tx网卡、17寸液晶 台 1 4 审片工作站 CPU P4 3.0(双核) 、2GB 内存 、120GB硬 1000Base-Tx网卡、17寸液晶， 上载审片软件 台 1

5 控制工作站 CPU P4 2.8(双核) 、2GB 内存 、80GB硬 1000Base-Tx网卡、17寸液晶，播控软件 422控制卡 台 1

一、 技术要求： 1、总体设计原则 系统设计须本着“安全性、优质性、经济性、扩展性”的原则。 （1）安全性，是播控系统的基本要求，必须贯穿到系统设计的全过程； （2）优质性，是系统改造的最终目标，系统要有很高的通道指标，模拟通道的指标应达到部颁甲级以上标准； （3）经济性，要求整个系统有较高的性能价格比； （4）扩展性，在满足眼前需要的前提下，系统要考虑今后能进行频道扩充以及平滑升级到全数字化和网络化。

2、系统总体要求 （1）基于视频服务器的一个频道电视节目全硬盘数字化播出，其中兼容盘带混合播出。 （2）通道输入具备模拟复合信号格式兼容数字信号播出。 （3）要有很高的通道指标，数字通道的技术指标应符合GY/T165-2000规定标准，模拟通道应具有GY/T152-2000规定的甲级以上。 （4）系统软硬件应稳定可靠，并在保证各项功能的前提下，系统应简洁明了。 （5）系统应具有兼容性和扩展性，并可与其他系统实行无缝连接。 （6）应具有多级应急播出方案，必要时可用手动播出。

3、主要部分技术要求 （1）视频服务器技术要求 A. 具有广播级视、音频质量； B. 纯硬件编解码技术； C. 播出卡自身带一路转播通道，即可以不用切换器做到两路信号的切换； D. DVD的VOB文件可以直接播放，同时可以选择字幕语言和声道；DAT文件也可以直接播放。 E. 具有开放的软件平台和接口协议； F. 存储量：单台播出服务器要满足100小时以上存储容量（8M/S）； G. 播出服务器可以做到本地播出也可网络播出； H. 存储结构：要运用磁盘阵列，主备服务器之间的所有数据要实现镜像备份； I. 安全和可靠性：要提供大容量RAID冗余容错硬盘，确保数据的安全性，同时，电源、风扇等关键器件也都要采用冗余热备份； J. 音频格式：要能支持224以上采样率； K. 压缩及编码：要完全符合CCIR-601标准解析度，可变码率录、放，支持MPEG-2 MP@ML和4:2:2p@ML，码流2Mbps-15Mbps； L. I/O及控制接口：具有串行数字等多种接口，具有多个RS-422外部控制接口，支持两个以上千兆以太网络接口； M. 要求做到帧精度控制。视频服务器在硬件上需保证节目上载和播放达到零帧精度，结合软件能确保对短于5秒或接近5秒的多个节目连续帧精确播放时，不出现静帧或停顿等异常现象； N. 要求服务器具有高可控性，能够完成紧急情况下的应急切换等功能。 (2) 播出控制系统及周边设备技术要求 A. 采用独立数据库服务器作为网络系统的数据中心。 B. 播出工作站采用主备镜像方式，遵从主从同步机制，保证主播出设备出现故障时，备播设备能无缝接管主机，实现播出切换，不能出现画面的抖动或黑场，以确保安全；主控制机恢复正常后，可在任意时间同步从机数据，并随时进行同步播出。播控工作站可以进行循环备份，一台控制工作站可以控制多个播出通道。 4、播出控制软件技术要求 （1） 要求提供中文操作界面、应用成熟、稳定可靠、功能完备、操作简单、界面美观的软件系统，确保系统稳定可靠，并满足广播电视台的现使用的业务流程需求。 （2） 具有完善的用户权限、工作流程、素材管理及系统管理功能，对播出中的各种操作（如上载，编辑，配置，播出）有详细的权限管理。 节目单编辑软件和素材上载与管理软件需具备以下特点： （3）系统管理应提供权限管理、设备配置功能，系统日志应包括上载和审 片日志、播出日志、删除日志等系统记录。 （4）从网络任意工作站可以依据权限打印详细的播出清单，查询、统计和打印任意日期内各时段、各节目名称或素材名称的播出时刻、播出长度，为总编室编排节目、广告监管、收视调查等部门提供完善的统计资料。 （5）支持全硬盘播出和盘带结合播出，具有边上载边播出的功能。 （6）播出程序界面直观显示在播节目（含素材）的正计时和倒计时，并从界面体现受控设备（视频服务器、录像机、切换开关等）的工作状态，提供完善的检测报警提示功能，以及对切换开关和录像机控制等的辅助操作功能。 （7）提供多种节目编排方式，至少包括实时、顺序、定长插播、不定长插播、顺序插播、定时播出、延时播出、跳播等；并有多样化的录、放方式，以及边录边播出等。 （8）考虑应急处理，播出程序在数据库系统故障或网络不通时不影响播出，并实现本地播出单编辑和存档调用等临时播出操作。 （9）播出控制程序要求主备分级，在主播控机上运行的程序为主播出控制程序，在备播控机上运行的为备播出控制程序，这样可减少主备服务器同时死机的概率；当主播出控制机正常时，备播出控制机与播出有关的操作被锁住，只有当主播出控制机退出或不正常死机时，备播出控制机才能自动解锁，实现正常的播出控制。 （10）节目单编辑软件 A. 可编辑任意一天的节目单，已播节目单不能编辑。 B. 自动检查节目单中的硬盘播出素材，并给出明确的缺素材报警。 C. 多种多样的节目单模板编辑功能（如星期模板，自定义模板等）。 D. 节目单自动进行逻辑错误检查。 E. 节目单自动进行网络和本地双备份。 素材上载与管理 A. 严格的分级用户管理、硬盘空间管理，使素材上载更安全可靠。以后增加频道，不同频道上载的素材互不干扰，但可方便地给其他频道共享。 B. 严格的素材管理。可完全由用户控制进行删除。严格控制已加入播出节目单素材的删除，确保安全播出；严格控制加入播出节目单素材的重新 编辑和修改。 C. 可编辑广告串联单，可自动检查广告串联单的素材完备性，并给出明确的警告。 D. 可以查阅播后的数据，包括播出时间和状态，以及计划播出时间与实际播出时间的比较。在查阅时不影响系统的正常播出。

5、系统的可靠性要求 （1）主、备服务器通过千兆以太网络实行素材完全镜像备份，一旦主机崩溃可以立即切换到备机。 （2）硬盘阵列应采用RAID3或RAID5技术，电源和风扇等支持热备份，可以带电热插拔。 （3）所有的控制计算机如上载工作站、播出工作站必须使用专业工控机箱 （4）软件设计上对各种异常和可能会影响安全播出的事件和情况，应以声音信号和图示方式进行报警。 （5）主播控机中对播出串联单进行任何修改，均能通过网络将该播出单自动传送到备播控制机中，以保持节目播出单的一致性；在主播控机正常运行时，备播控机不允许进行串联单的任何修改。 （6）对于硬盘素材库里的素材传送时，能改变所选素材的优先级，优先级高的素材先传送。

6、播出系统及周边设备要求 （1）视频服务器、播控机必须用双机热备份。 （2）键信号有字幕机、台标发生器两路。 （3）播控机房信号源主要有：4路上载及播出放像机信号，外来信号有CCTV1(模拟复合)、2路演播室信号、垫片1路、测试卡1路、非编机房1路 （4）上载及播出放像机使用2台 （5）系统控制工作台离主机架的布线距离不小于 10 米。服务器、硬盘阵列、台标机、分配器等应尽量置于机架上，放像机放置在控制台上。 （6）方案中必须提供MPEG2文件格式与视频服务器播出文件格式之间相互

合集下载

2024年电视台工作情况总结（六篇）

2024年电视台工作情况总结（六篇）

2024年电视台工作情况总结时光荏苒，岁月如流，又一年度匆匆而过，伴随着凛冽的寒风，我们迎来了冬季的序曲，同时也为过去一年充实而繁忙的工作画上了圆满的句号。

在广电局面临机构改革与节目改版的重要时期，全体职工以高度的责任感和使命感，积极投身于各项工作中，每日目睹同事们勤勉的身影，见证自办节目日益增长的关注度，我们深感欣慰与自豪。

技术部在局台领导的悉心指导与兄弟科室的鼎力支持下，全体五名成员秉持团结协作、精益求精的精神，通过不懈的努力与智慧的结晶，在各项工作中取得了显著成就与长足进步，圆满达成了局里赋予的各项任务。

现就技术部本年度主要工作成果总结如下：一、强化内部管理，健全管理制度体系，确保工作有序高效运行。

二、深化机房及录播剪辑设备管理，提升设备性能与运行稳定性。

三、重视内部培训，着力提升技术部人员专业素养与综合能力，为工作质量的持续提升奠定坚实基础。

四、在重大活动中，技术保障工作圆满完成，未发生任何技术故障，充分展现了技术部的专业实力与应急能力。

本年度，我们共完成全场录像任务____台次，移动广播服务____余次，协助周村台完成移动广播一次，电视电话会议____次。

还顺利完成了局内变压器安装、杜坡山发射机房配电箱施工改造等工程项目，并对局内各办公室线路进行了全面优化调整，累计架设网线____多米，电话线____多米，电源线____米，新增网络交换机____余个，有效改善了近____个办公室的办公环境与设施条件。

五、在总结成绩的我们也清醒地认识到存在的不足。

面对新情况、新问题，我们的工作方法尚显单一，处理问题的成熟度有待提升；在业务理论水平与组织管理能力方面，仍需不断加强学习与实践；个人综合素质与岗位要求之间尚存差距。

针对这些问题，我们将在新的一年里，采取更加有效的措施加以改进和完善，以更高的标准、更严的要求推动技术部工作再上新台阶。

2024年电视台工作情况总结（二）光阴飞逝，转眼又是一年。

回顾过去，我需要审视自己在广电的工作成果，以及个人的所得。

县级有线电视网络中心机房的改造与建设——古田县案例分析

县级有线电视网络中心机房的改造与建设——古田县案例分析

推进创新理论探索创新实践O N G N A NC H U A N B O业务研究一技术园地县级有线电视网络中心机房的改造与建设——古田县案例分析【内容提要】本文介绍了古田县有线电视中心机房改造和建设，为县级有线电视网络中心机房的改造提供借鉴。

【关键词】结构设计播出控制磁盘阵列电视墙古田县有线电视网络中心前端机房始建于1996年。

经过十余年的运行，设备已呈老化，产生了信号质量逐渐下降、故障率不断上升等各种问题。

建设一个既能满足于古田县有线电视网络目前应用，又能适应数字电视发展要求的现代化前端机房势在必行。

2007年10月，古田县广播电视局结合实际情况，按照数字电视发展趋势，本着经济实用的原则，开始对古田县有线电视中心机房进行改造和建设，并于今年2月完成改建并投入使用。

经过一个月多的运行，所有设备工作正常，大大提高了电视播出信号质量。

笔者将经验介绍如下，供同行借鉴：一、必须遵循的设计原则有线电视前端机房改造建设工程集建筑、装璜、电气、有线电视、数据网络等多项专业技术于一体。

其设计与施工的优劣，直接关系到机房内各种系统是否能稳定可靠地运行，是否能保证各类信息畅通无阻。

而且，前端机房的环境必须满足有线电视、计算机等各种电子设备对温度、湿度、洁净度、电磁场强度、噪音干扰、电源质量、振动、防雷和接地等的要求。

所以，一个合格的现代化有线电视机房，必须是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

因此，在对前端机房进行设计时，必须考虑到上述的诸多因素，遵循思路超前、安全第一、经济实用、操作简单、维护方便、美观大方的总体设计原则。

具体地说应遵循以下五项基本原则。

1、安全可靠性为保证各项业务应用，中心机房必须具有高可靠性，决不能出现单点故障。

因此要对其布局、结构、设备选型、日常维护等各个方面进行高可靠性的设计。

对光发射机、前置放大器、硬盘播出系统等关键设备，在采用硬件备份的基础上，应用相关的软件技术，为其提供较强的管理机制、控制手段和事故监控等技术措施，提高了机房的安全可靠性。

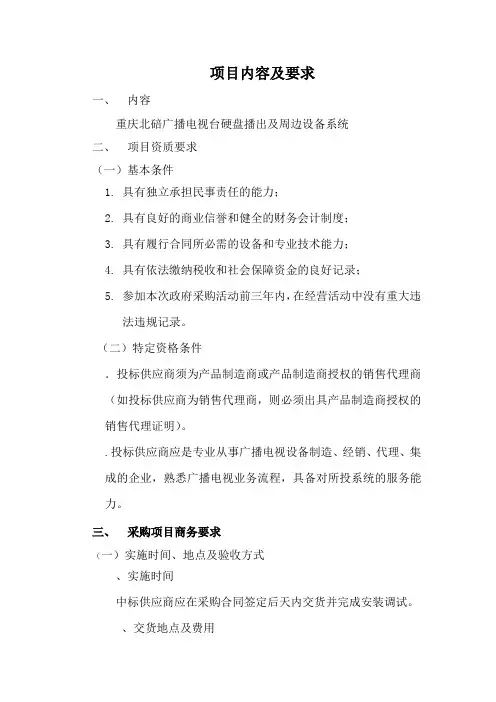

项目内容及要求
