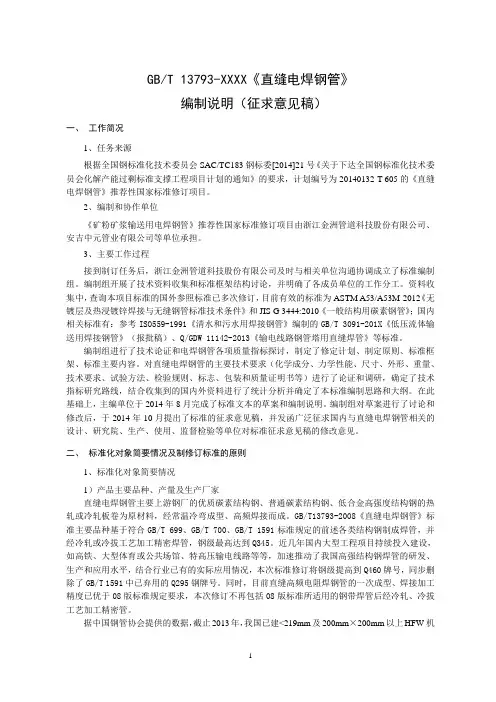

GB/T 13793-XXXX《直缝电焊钢管》编制说明（征求意见稿）一、工作简况1、任务来源根据全国钢标准化技术委员会SAC/TC183钢标委[2014]21号《关于下达全国钢标准化技术委员会化解产能过剩标准支撑工程项目计划的通知》的要求，计划编号为20140132-T-605的《直缝电焊钢管》推荐性国家标准修订项目。

2、编制和协作单位《矿粉矿浆输送用电焊钢管》推荐性国家标准修订项目由浙江金洲管道科技股份有限公司、安吉中元管业有限公司等单位承担。

3、主要工作过程接到制订任务后，浙江金洲管道科技股份有限公司及时与相关单位沟通协调成立了标准编制组。

编制组开展了技术资料收集和标准框架结构讨论，并明确了各成员单位的工作分工。

资料收集中，查询本项目标准的国外参照标准已多次修订，目前有效的标准为ASTM A53/A53M-2012《无镀层及热浸镀锌焊接与无缝钢管标准技术条件》和JIS G 3444:2010《一般结构用碳素钢管》；国内相关标准有：参考ISO559-1991《清水和污水用焊接钢管》编制的GB/T 3091-201X《低压流体输送用焊接钢管》（报批稿）、Q/GDW 11142-2013《输电线路钢管塔用直缝焊管》等标准。

编制组进行了技术论证和电焊钢管各项质量指标探讨，制定了修定计划、制定原则、标准框架、标准主要内容。

对直缝电焊钢管的主要技术要求（化学成分、力学性能、尺寸、外形、重量、技术要求、试验方法、检验规则、标志、包装和质量证明书等）进行了论证和调研，确定了技术指标研究路线，结合收集到的国内外资料进行了统计分析并确定了本标准编制思路和大纲。

在此基础上，主编单位于2014年8月完成了标准文本的草案和编制说明。

编制组对草案进行了讨论和修改后，于2014年10月提出了标准的征求意见稿，并发函广泛征求国内与直缝电焊钢管相关的设计、研究院、生产、使用、监督检验等单位对标准征求意见稿的修改意见。

二、标准化对象简要情况及制修订标准的原则1、标准化对象简要情况1）产品主要品种、产量及生产厂家直缝电焊钢管主要上游钢厂的优质碳素结构钢、普通碳素结构钢、低合金高强度结构钢的热轧或冷轧板卷为原材料，经常温冷弯成型、高频焊接而成。

管材基本知识第一部份管材一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。

无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）挤压管、顶管之分。

焊接钢管是由卷成管形的钢板以对（直）缝或螺旋缝焊接而成，与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。

无缝钢管可用于各种液体、气体管道等。

焊接管道可用于输水管道、煤气管道、暖气管道等1、焊接钢管（焊管）（1）低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质。

内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。

按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。

薄壁管不宜用于输送介质，可作为套管用。

（2）直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

能制成几种管壁厚度。

（3）螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。

甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

焊管一般用途：1).低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。

是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。

钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

无缝钢管和有缝钢管的区别有缝的钢管叫焊管，按焊缝分为：直缝焊管、螺旋焊管。

一、管材的分类1、按生产方法分类（1）无缝管——热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管(有缝钢管)（a）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分——直缝焊管、螺旋焊管2、按断面形状分类（1）简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他3、按壁厚分类——薄壁钢管、厚壁钢管4、按用途分类——管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他二、无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。

钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。

用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，如滚动轴承套圈、千斤顶套等，目前已广泛用钢管来制造。

钢管还是各种常规武器不可缺少的材料，枪管、炮筒等都要钢管来制造。

钢管按横截面积形状的不同可分为圆管和异型管。

由于在周长相等的条件下，圆面积最大，用圆形管可以输送更多的流体。

此外，圆环截面在承受内部或外部径向压力时，受力较均匀，因此，绝大多数钢管是圆管。

但是，圆管也有一定的局限性，如在受平面弯曲的条件下，圆管就不如方、矩形管抗弯强度大，一些农机具骨架、钢木家具等就常用方、矩形管。

根据不同用途还需有其他截面形状的异型钢管。

1.结构用无缝钢管（GB/T8162-1999）是用于一般结构和机械结构的无缝钢管。

无缝钢管和有缝钢管的区别有缝的钢管叫焊管，按焊缝分为：直缝焊管、螺旋焊管。

一、管材的分类1、按生产方法分类（1）无缝管——热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管(有缝钢管)（a）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分——直缝焊管、螺旋焊管2、按断面形状分类（1）简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他3、按壁厚分类——薄壁钢管、厚壁钢管4、按用途分类——管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他二、无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。

钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。

用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，如滚动轴承套圈、千斤顶套等，目前已广泛用钢管来制造。

钢管还是各种常规武器不可缺少的材料，枪管、炮筒等都要钢管来制造。

钢管按横截面积形状的不同可分为圆管和异型管。

由于在周长相等的条件下，圆面积最大，用圆形管可以输送更多的流体。

此外，圆环截面在承受内部或外部径向压力时，受力较均匀，因此，绝大多数钢管是圆管。

但是，圆管也有一定的局限性，如在受平面弯曲的条件下，圆管就不如方、矩形管抗弯强度大，一些农机具骨架、钢木家具等就常用方、矩形管。

根据不同用途还需有其他截面形状的异型钢管。

1.结构用无缝钢管（GB/T8162-1999）是用于一般结构和机械结构的无缝钢管。
