螺杆泵的产品型号说明

一,2MPS油气混输双螺杆泵适用范围:2MPS 油气混输双螺杆泵专业用于油田上含有油,汽,水等多相介质原油的输送.提高老油井的产油量和充分利用油中的天然气.流量:0-1000m3/h压力:0-5.0Mpa粘度:0.5-1×106mm2/s温度:-30-280℃含气量:0-100%二,2MPS油气混输双螺杆泵特点:1,在油井采出物产量下降的老油田,使用油气混输双螺杆泵可最大程度上降低井口背压,100%的提高这些老油井的产量,提高油田的效益,在几个月内收回投资.2,在边缘油田,采用油气混输泵进行采出物混输,可以大大节省小油田的前期投资,把边缘性小油田与大区域油田联接起来,实现这些边缘油田的经济而有效的开采.3,在沙漠油田,采用油气混输泵可以把沙漠腹地油井的采出物直接送至沙漠边缘的集输站,简单可靠无人看守的井口混输泵替代繁杂的井口油气分离设备,可大大降低油田建设前期投资,同时使油田工人避免在恶劣环境下工作成为可能.4,使用在油田大的集输站,可以不加任何分离设备就可以把集输站的油,气,水混合物直接压送到远处加工厂进行处理.5,对于较为偏远的油井或是对于油非常粘稠的油田,可以采用油气混输泵作为油井接力泵,把油井采出物升压至主管线所要求压力,送进主管线.三,2MPS油气混输双螺杆泵泵结构说明:1,泵的一对螺杆采用同步齿轮驱动,使得螺杆之间无金属接触,确保油气混输泵能够在100%气运转.2,泵腔采用大流道设计,泵腔内有足够多的存液,即使在100%气的情况下,保证泵可靠运行30分钟.3,采用独立润滑的机械密封,机械密封内带有循环自润滑装置,能够在泵运行时,机械密封内的润滑油自动循环冷却和冲洗机械密封,确保机械密封的长久寿命.4,针对气液混输及原油中含有较多沙砾的恶劣工矿,螺杆型线作了特殊设计,螺杆的表面采取强化处理,保证了关键零件的耐磨性.5,采取闭环变频自动控制,自动跟踪泵的进口压力调节泵的转速,保证泵工作在可靠高效的区域.。

中开泵参数及型号说明
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、SH型中开泵概述：
“SH”型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

“SY”型泵是高效节能产品，具有结构简单，性能优良的特点。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

二、SH型中开泵参数范围：
流量Q 88~1400m3/h
扬程H 12~100m
三、SH型中开泵型号说明：
6×14SY
6-吐出口径(英寸)
14-圆整的最大叶轮外径(英寸)
S-单级双吸水平中开式离心泵
D-最大叶轮外径档次代号(有A、B、C、D、E、F共六档)
四、SH型中开泵结构型式：
“SH”型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，中开泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封;亦可改为机械密封。

如何正确选择双螺杆泵的型号泵的选型包括性能参数的选择和泵结构型式的选择，泵结构型式的选择参见双螺杆泵的结构形式介绍。

一、性能参数的选择：1、流量Q：作为容积式泵，影响双螺杆泵流量的因素主要有转速n，压力p，以及介质的粘度v。

1.1 、转速n 的影响：螺杆泵在工作时，两螺杆及衬套之间形成密封腔，螺杆每转动一周便由进口向出口移出一个密封腔，即一个密封腔的体积的液体被排出去。

理想状态下，泵内部无泄漏，那么泵的流量与转速成正比。

即：Qth=n*qn----转速；q----理论排量，即泵每转一周所排出的液体体积；Qth----理论排量。

1.2、压力△P的影响：泵实际工作过程中，其内部存在泄漏，也称滑移量。

由于泵的密封腔有一定的间隙，且密封腔前、后存在压差△P，因此，有一部分液体回流，即存在泄漏，泄漏量用△Q表示，则Q=Qth-△Q显而易见，随着密封腔前、后压差△P升高，泄漏量△Q逐渐增大。

对于不同型线和结构，影响大小也各不相同。

1.3 、粘度v的影响：试想：将清水和粘稠的浆糊以相同的体积从漏斗式的容器中泄漏出去。

显然水比浆糊要泄漏得快。

同理，对于双螺杆泵，粘度大的流体比粘度小的液体的泄漏要小，泄漏量与介质粘度有一定的比例关系。

综上所述，要综合地考虑以上各种因素，通过一系列的计算才能精确地知道泵的实际流量是否符合工况要求。

2、压力△P：与离心泵不同，双螺杆泵的工作压力△P由出口负载决定，即出口阻力来决定。

出口阻力与泵的出口处的压力是匹配的，出口阻力越大，工作压力也越大。

若想知道压力，则需要用流体力学的知识对出口阻力精确的计算。

3、轴功率N：泵的轴功率分为两部分，即：Nth----液压功率，即压力液体的能量；Nr----摩擦功率。

对于确定的压力和流量，其液压功率是一定的，因此影响轴功率的因素为摩擦率Nr。

摩擦功率是由于运动部件的摩擦而消耗的那部分功率。

这些摩擦功率显然是随着工作压差的增加而增加的，并且介质粘度的增加也会引起液体摩擦功率的增加。

Q 1440 q n 106
式中： Q——螺杆泵理论排量，m3/d； q——螺杆泵每转排量，ml/r； n——转子转速，r/min。
例 如
GLB500-14K为空心转子螺杆泵，每转排量500毫升，级数14； GLB120-27(2:3) 为多头螺杆泵， 转子与定子头数比为 2:3 ，每转排量 120毫升，级数27。
Q＝４eDT n
螺杆泵理论排量如何计算 ？
Hale Waihona Puke 理论排量公式如下：Q＝４eDT n
现场应用中，根据选用泵的型号可计算出理论排量， 公式如下：

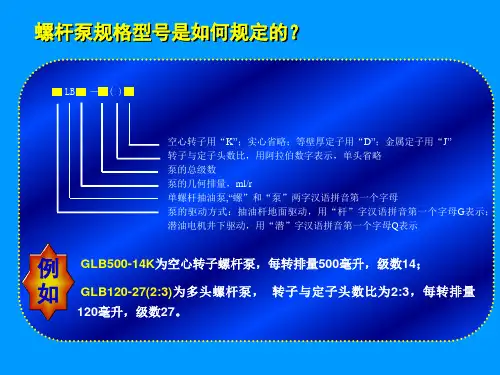

螺杆泵规格型号是如何规定的？
LB － ( )
空心转子用“K”；实心省略；等壁厚定子用“D”；金属定子用“J” 转子与定子头数比，用阿拉伯数字表示，单头省略 泵的总级数 泵的几何排量，ml/r 单螺杆抽油泵,“螺”和“泵”两字汉语拼音第一个字母 泵的驱动方式：抽油杆地面驱动，用“杆”字汉语拼音第一个字母G表示； 潜油电机井下驱动，用“潜”字汉语拼音第一个字母Q表示
