1 编制依据及目的

1 降水导流施工方案

1、概述

1.1工程概况

本标段交叉建筑物分布共计44处、66座。具体为：分水闸1座、节制闸2处（座）、桥梁16座（公路桥3座、生产桥13座）、涵闸18座、倒虹吸7座、附属涵闸19座、附属倒虹吸1座、穿路涵2座。

1.2水文气象

输水工程沿线地下水为第四系孔隙潜水，分布于沿线第四系松散沉积层中。主要受大气降水补给；临黄河段接收黄河水的侧渗补给。地下水埋藏深度受地形和引水影响。勘探期间，地下水埋深一般0.9～7.8m，局部深达8.56～10.08m。地下水位年变幅2.0～4.0m左右。

本标段桩号（24+600～36+813）为缓平坡地与河槽洼地相间段。

鲁北段小运河输水工程输水规模50m3/s，**倒虹吸设计输水量50m3/s，5年一遇排涝流量72.0m3/s，20年一遇防洪流量143m3/s。

经现场实际了解，位山***日常输水量65 m3/s，于每年的9月中旬到次年6月中旬向天津河北供水。

1.3施工期设计洪水

根据输水河道工程设计第二册施工*标施工图纸，施工工程时段分别按10月～次年5月和11月～次年4月两种情况考虑，进行施工期设计洪水分析计算。施工期洪水标准为10年一遇。******节制闸施工期10年一遇洪水流量（10月～次年5月）为9.9 m3/s，（11月～次年4月）为4.1m3/s。

2、编制依据

（1）《南水北调东线一期鲁北段****工程施工组织设计》

（2）南水北调东线一期鲁北段****工程招标技术文件

（3）南水北调东线一期鲁北段****工程输水工程施工图纸

（4）《南水北调****工程施工导流及降排水方案专家咨询意见》

（5）现场踏勘了解的情况

3、施工布置 1 编制依据及目的

2 3.1道路布置

利用河道两岸已有道路和施工便道，左、右岸以现有三座公路桥和施工过程中围堰堰顶作为连接道路，满足施工需要。

下河道和基坑专门修筑施工便道。

3.2 施工用电

施工降排水用电以利用当地社会电为主，以30kw/50kw发电机为辅，根据施工实际需要现场适当调配。

4、渠道降排水方案

根据施工图纸，结合现场踏勘情况，南水北调东线一期工程鲁北段工程****工程输水渠道降排水方案分为以下三种方式：

第一种为34+662～36+813新挖渠道段降排水方案。

第二种为24+600～33+237****降排水方案。

第三种为33+237～34+662***段降排水方案。分述如下：

第一种为34+662～36+813新挖渠道段降排水方案。

新挖河道段降排水方案采用管井井点法，管井间距初拟为20m～40m，井深15m，根据现场管井试验最终确定间距和井深，左右岸梅花型布置在渠堤外侧。管井采用机械造孔，井壁采用无砂管，四周回填小石作为渗透层。井内安设潜水泵将渗水抽排至渠堤以外排水沟，排水沟内铺设防渗布，最后由排水沟引入东八支渠、羊角河等附近渠道内。管井降水曲线图见下图，管井计算详见附件1。

1 编制依据及目的

3 第二种为24+600～33+237****降排水方案。

对于****河道降排水，实施前提条件是施工期间****不考虑农田灌溉。拟在**倒虹吸24+813处，修筑一条挡水围堰，将小运河上游来水拦截，同时，***下游南外环处橡胶坝要降至最低位置，使小运河、***水位下降，以便河道施工。

****采取全断面分段截流、分段降排水、分段开挖衬砌的施工方案。先在施工段小运河修筑上下游围堰，截断河道明水，进行河道初期排水，采用2台6SA-8B离心泵抽排河道明水，将明水抽排到小运河未施工段河段。

初期排水完成后，沿河道底部中间每隔40m布置1眼深9.5m管井，并在河道中间带坡比开挖纵向排水沟，将河道内渗水引排至集水井，每眼井安设1台IS(IR)65-50-125型潜水泵将井水抽排到渠堤排水沟，引排到相邻小运河未施工段，或排至***、二干渠等附近河道沟渠。

管井计算过程详见附件2。

第三种为33+237～34+662段***段降排水与导流方案。

***段河道拟采用导流明渠法实施，即：从小运河和***交汇处桩号33+237开始，至下游***节制闸34+721下游围堰止，沿***右岸永久征地线2m外，开挖一条导流明渠导流，导流明渠上口宽12m，底宽3m，深3.5m，渠道坡比为1:1.5，计算过程详见附件3。***河水导流完成后，河道降排水方案与上述小运河河道降排水方案二相同。

5、建筑物导流

5.1建筑物导流方案

根据本建筑物所处地形、地质、水文条件、布置特点及现场实际情况，本工程建筑物导流施工方案分为以下方式：

方案一、施工导流按一期进行，采用上下游围堰挡水，明渠导流。采用本方案的建筑物有**倒虹吸、***节制闸、***节制闸。

方案二、采用上下游围堰挡水，基坑抽排。采用本方案的建筑物有***节制闸、7个倒虹吸等建筑物。

5.2导流标准

本标段河道交叉建筑物受河流及汛期的影响，只考虑**倒虹吸、***节制闸、***节制闸施工导1 编制依据及目的

4 流。***枢纽及**倒虹吸为Ⅰ级建筑物，导流建筑物应为4级。根据本工程导流建筑失事后果影响较小、使用年限较短、围堰高度较小及河道洪水过程较短等因素，本工程导流建筑物的级别按规范降低一级采用Ⅴ级，导流建筑物设计洪水标准拟采用5年一遇洪水标准。

5.3导流时段

**倒虹吸导流时段按一期导流进行，拟在非汛期（10月～次年5月）施工。导流时段为2011年10月1日～2012年5月31日。

***、***节制闸导流按一期进行（导流明渠兼用***段导流明渠），导流时段为2011年9月10日～2012年5月31日。

***节制闸设计在新挖河道段，不受河道汛期排涝影响，不需要导流。

6、导流建筑物设计与施工

6.1导流建筑物设计

6.1.1导流建筑物平面布置

根据施工图纸和工程所在位置的地形、水文及地质特点，结合工程实际情况，**倒虹吸施工导流按一期进行，先在小运河上游修筑围堰，截断小运河上游来水，再从位山***左岸修建临时导流明渠，将***水流改流由**枢纽上游绕过，***水流导流至***下游，导流明渠拟采用铺设一布一膜复合土工膜防渗，两头接口处砌筑10m长砼预制块防止冲刷，以满足位山***65m3/s输水需要。之后，在***上下游修筑围堰拦截渠道过流，使***水流从左岸明渠过流；在**倒虹吸小运河下游修筑围堰拦截小运河渠道内水流。导流明渠过流量按65m3/s计，通过明渠水力计算其断面尺寸初拟为：上口宽50m，底宽30m，深4m，渠道内外坡比均为1:2.5。

***导流明渠示意图见附图1。

***导流明渠修筑参数见表6-1；

表6-1 ***导流明渠修筑参数表

名称 单位 数量 备注

土方开挖 m3 80151

土方填筑 m3 24750

征地面积 亩 85.5 1 编制依据及目的

5 ***节制闸施工导流按一期进行，上下游围堰分别位于上下游连接段以外处，导流明渠布置于***河道右岸。

***节制闸导流按一期进行，下游围堰分别位于上下游连接段以外处，导流明渠布置于***河道右岸。

其他建筑物较小，导流布置根据现场实际决定。

6.1.2 导流建筑物结构

围堰结构为均质土围堰，利用就近开挖的土料碾压填筑。围堰采用铺装土编织袋防护围堰坡脚和坡面受水流冲刷损坏。导流明渠及截水沟迎水面采用复合土工膜防渗，混凝土预制板压边。

**倒虹吸施工导截流参数见表6-2,表6-3；

***、***节制闸施工导截流设计有关参数见表6-4,表6-5。

表6-2 **倒虹吸***上、下游围堰参数

名称 堰顶宽（m） 堰顶高程（m） 堰底高程（m） 坡比

上游围堰 5 39.5 33.4 1:2.5

下游围堰 5 39.5 33.4 1:2.5

表6-3 **倒虹吸小运河下游围堰参数

名称 堰顶宽（m） 堰顶高程（m） 堰底高程（m） 坡比

上游围堰 5 35.5 30.5 1:2.5

下游围堰 5 36.5 31.3

1:2.5

表6-4 ***节制闸下游围堰参数

名称 堰顶宽（m） 堰顶高程（m） 堰底高程（m） 坡比

下游围堰 5 34 28.5 1:2.5

表6-5 ***节制闸上游围堰参数

名称 堰顶宽堰顶高程堰底高程坡比 1 编制依据及目的

6 （m） （m） （m）

上游围堰 5 34 29 1:2.5

6.2围堰填筑施工

6.2.1围堰利用基坑和导流明渠开挖土料填筑，采用1.2m3反铲配20t自卸汽车运输，160HP推土机摊铺平整，20t自行式振动碾分层碾压，填筑用土料不夹杂腐植土、草木等有害物质。

6.2.2围堰填筑施工程序

测量放样→堰基植被、腐植土清理→分层铺筑碾压→坡面整理→坡脚防护

（1）测量放样：采用TC－802全站仪确定围堰轴线，轴线每20～30m设中桩，红油漆标注桩号与高程。

（2）碾压填筑：选择合格的土料填筑围堰，进占法卸料，160HP推土机摊铺整平，层铺厚度按30cm控制，20t自行式振动碾分层碾压填筑。

（3）坡面整理：人工配合1.2m3反铲修整坡面，保证坡面压实度，使堰体结构线平顺、美观。

（4）坡脚防护：人工在围堰迎水坡面铺装土编织袋，防护围堰坡脚和坡面以免受水流冲刷损坏。

6.3 导流明渠的施工

导流明渠采用1.2m3反铲开挖，将开挖合格料直接用于围堰填筑或就近堆存于临时堆土场。

7、围堰防渗

根据招标文件及施工图纸中的地质情况，本工程所在施工区域为裂隙粘土、砂壤土和粘土，用这样的开挖料填成的围堰本身防渗能力较强，围堰堰基基础同样也为黄土状重粉质壤土，围堰防渗能力也较好，所以围堰不需设置其它形式的防渗体。

8、基坑排水

8.1初期排水

**倒虹吸施工导截流围堰修完后，对于基坑积水，进行初期排水。初定为备选5台6SA-8B型离心泵，抽水量为138m3/h，估算初期排水约3天。

***、赵庄河节制闸导截流建筑物修建完成后，对于围堰内积水，进行初期排水。初定为备选6SA-8B型离心泵5台，抽水量138m3/h，估算初期排水2天。

合集下载

降水排水施工方案

降水排水施工方案

降水排水施工方案

1. 引言

降水排水施工是建筑工程中一个重要的环节，它涉及到建筑物内外的排水系统的设计和施工。良好的降水排水施工方案能够确保建筑物在雨水天气中保持干燥，以及有效减少排水不畅导致的严重后果。本文档将介绍一种常见的降水排水施工方案，供参考和使用。

2. 施工前准备

在开始施工前，需要进行一系列的准备工作，以确保施工顺利进行。以下是施工前的准备工作：

• 完整的设计图纸：根据设计图纸，明确降水排水系统的布局和细节。

• 材料准备：根据设计要求，准备所需的排水管道、排水口、排水设备等材料。

• 工具准备：准备好施工所需的各种工具，如锤子、螺丝刀、水平仪等。

• 工人培训：确保施工人员具备相应的技能和知识，能够按照设计要求进行施工。

3. 施工步骤

3.1 排水系统的铺设

第一步是对排水系统进行铺设。按照设计要求，在地面或墙壁上开挖一条合适的排水槽，然后将排水管道嵌入其中。确保管道的坡度适宜，以便水能够顺利流入下水道。在管道连接处，使用合适的连接件进行连接，确保连接紧密。

3.2 排水口的安装

第二步是安装排水口。在需要排水的地方（如地面、墙壁等），根据设计要求开凿合适的排水洞口，然后将排水口安装进去。确保排水口与地面或墙壁之间密封良好，以防止漏水。

3.3 排水设备的安装

第三步是安装排水设备。根据设计要求，在合适的位置安装排水设备，如水泵、沉淀池等。确保设备安装牢固，能够正常工作，并进行必要的密封处理，以防止漏水。 4. 质量控制

在施工过程中，需要进行质量控制，以确保降水排水施工的质量。以下是一些常见的质量控制措施：

• 施工人员培训：确保施工人员具备合适的技能和知识，能够正确操作和安装排水系统。

• 材料检查：对所使用的材料进行检查，确保其质量符合要求。

• 工艺检查：对施工工艺进行检查，确保按照设计要求进行施工。

• 现场巡查：定期对施工现场进行巡查，及时发现和解决问题。

5. 安全注意事项

降水施工方案

降水施工方案

降水施工方案

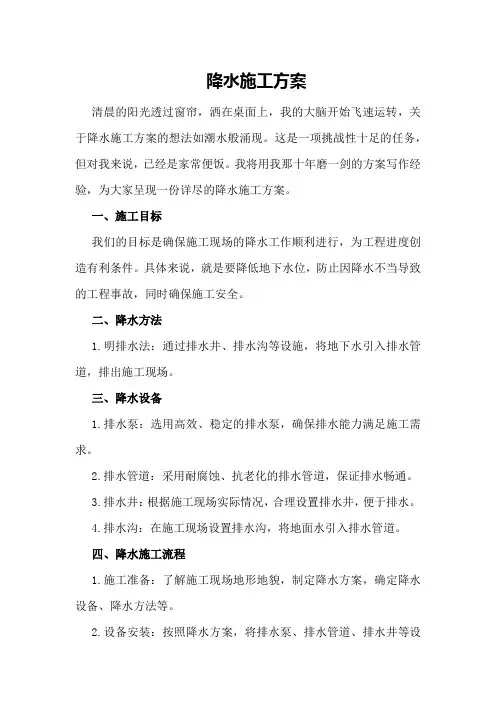

清晨的阳光透过窗帘，洒在桌面上，我的大脑开始飞速运转，关于降水施工方案的想法如潮水般涌现。这是一项挑战性十足的任务，但对我来说，已经是家常便饭。我将用我那十年磨一剑的方案写作经验，为大家呈现一份详尽的降水施工方案。
