欧姆定律及电功率(三)

1 一 二 三 四 五

一、填空题（ 26 ）

1、完成单位换算，

（1）7.5×104A= _______ mA=__________μA ; (2) 3.5×108Ω= _________ kΩ=__________ MΩ。

2、电压是使电路中形成 的原因。电阻是表示导体对电流的 作用的，电压一定时，电阻越大，电流_________。

3、在用实验研究一段导体(电阻)中的电流与它两端电压的关系时，应当运用滑动变阻器进行调节，不断地改变

值，并记录对应的 值，然后对数据进行分析得出结论；在研究一段导体(电阻)中的电流与导体电阻的关系时，每次实验应换用不同阻值的导体，并运用滑动变阻器进行调节，使每一次导体两端的电压 ，并记录对应的 值，然后对数据进行分析，得出结论。综合以上两方面的实验结果可得到著名的欧姆定律，其内容是

。

4\下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：

表1电阻R＝15Ω

电压U（V） 1.5 3 4.5

电流I（A） 0.1 0.2

0.3

表2 电压U=2V

电阻R（Ω） 5 10

20

电流I（A） 0.4 0.2

0.1

分析表1数据，可得出结论 ；

分析表2数据，可得出结论 。

5、一段导体两端的电压是6V时，通过导体的电流是200mA，则该导体的阻值为 Ω；若使该导体两端电压变为3V，则通过该导体的电流为 A。

6、已知两个导体的电阻分别为R1＝4Ω，R2＝6Ω。若将它们串联接人电路，则总电阻为 Ω，它们各自两端的电压U1∶U2= ；若将它们并联接人电路，则总电阻为 Ω，通过它们的电流之比I1∶I2= 。

7、一只电阻器两端的电压从3V增加到3.8V时，通过该电阻器的电流增加了0.2A，则该电阻是________Ω。

8、标有“1200 r/(kw•h)”的电能表，发现30min 内铝盘转过了120转，则家里的用电器消耗的电能为______kw•h，则用电器的功率为————W。若电能表月初的数字是1 2 8 6 4 ，月末的数字是1 3 4 6 3 ，若每度电为0.5元，则需要交电费_____元。

9、家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示．使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为 W；当发热体温度继续上升时，电灭蚊器发热体的电阻会 (选填“增大”、“不变”、“减小”)。如果这只电灭蚊器的平均电功率为5W，平均每天工作10h，这只家用电灭蚊器的发热体每天消耗_________电能。 二、选择（每小题3分，共36）

1 2 3 4 5 6 7 8 9 10 11 12

1、关于欧姆定律 , 下列叙述中错误的是

A. 在相同电压下 , 导体的电流和电阻成反比 B. 对同一个导体 , 导体中的电流和电压成正比

C． 因为电阻是导体本身的性质 , 所以电流只与导体两端的电压成正比

D. 导体中的电流与导体两端的电压有关 , 也与导体的电阻有关

2、图2为张华同学的实验电路。当闭合开关S，将滑动变阻器的滑片 P向右滑动时，观察到的现象是

A、电压表的示数减小，电流表的示数增大 C、电压表和电流表的示数都增大

B、电压表的示数增大，电流表的示数减小 D、电压表和电流表的示数都减小

3、如图，灯泡L1和L2完全相同，开关S闭合后，电压表V1与V2的示数都等于电源电压，两盏灯都不发光，如果故障只有一处则可能是 图7 2

图6 A．L1短路 B． L1开路 C．L2短路 D．L2开路

4、将30Ω的电阻接在一电源的两端，通过电阻的电流是0.3A，若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源的两端，那么通过两电阻的电流分别是

A．0.9A，0.15A B．0.15A，0.9A C．0.1A，0.6A D．0.6A，0.1A

5．下列说法中正确的是

A．电流表和电压表都可以直接接到电源的两极上 B．电流表可以直接接到电源的两极上，而电压表不行

C．电压表可以直接接到电源的两极上，而电流表不行 D．电流表和电压表都不能直接接到电源的两极上

6．如图15-10所示的电路，电源电压为6V，电灯L1上的电压为1.5V，则电压表的示数

A．1.5V B．4.5V

C．6V D．7.5V

7．如图15-15所示，是滑动变阻器接入电路的4种情况，当变阻器的滑片向右移动时，

使电路中电流增大的是

8．如图15-17所示的电路，灯L的电阻为10Ω，电源电压为6V，如果电压表被短路，那么

A．电流表被烧坏 B．电压表被烧坏 C．灯L被烧坏 D．不发生任何事故

9．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时

A．一定是电压表已损坏，应立即断开关 B．一定是电流表与电源两极直接相连，应立即断开开关

C．可能是电压表发生了故障，而电流表既未接错也未损坏 D．可能是电流表与电压表接成了串联电路

10．在家庭电路中，同时工作的用电器越多，干路中的电流

A．越大 B．越小 C．不变 D．无法判断

11、如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：

A、电压表V1的示数变大 。

B、电压表V2的示数变小。

C、电压表V1的示数与电流表的示数之比变大。

D、电流表A的示数变小，电压表V2的示数变小。

12、如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器的滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V。则关于该电路，下述判断正确的是

A、若滑片再向右滑动，电流表的示数将减小，电压表的示数将增大 C、电源电压是2V

B、若滑片再向右滑动，灯泡有可能被烧毁 D、灯泡的额定功率是1W

三、简答题（ 2 ）

一只灯泡的灯丝断了，一个同学小心的把断了的灯丝又搭上了，发现灯丝的亮度大了许多，这是什么原因？

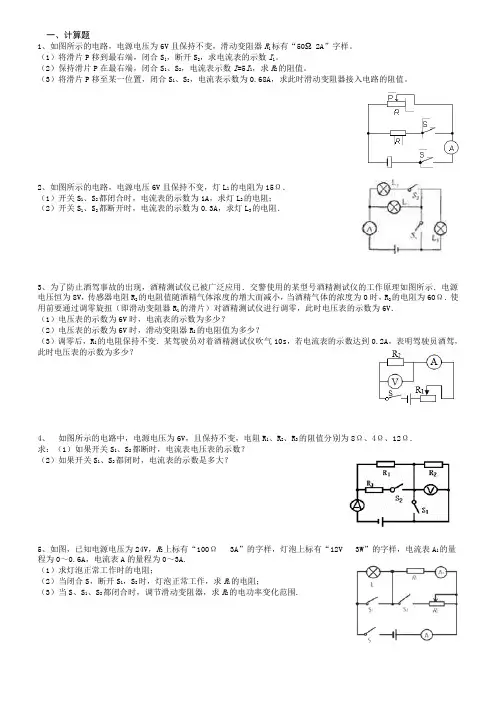

四、计算题（ 18 ） 图15-15 V A L

S

图15-17 V

L1 L2

图15-10 3 1．如图15-44：R1=10Ω，R2=20Ω，S断开时，电流表的示数为0.6A.求S闭合时电流表的示数。（4分）

2．如图15-43，电源电压是18V，R1=60Ω，R2=10Ω，I1=0.2A。求：I2=？，I=？（5分）

3．如图15-56所示的电路，电源电压保持6V不变。灯L1的电阻为15Ω，当开关S1、S2闭合时，电流表的示数为1A，求灯L2的电阻。（2）当开关S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。（5分）

4．如图15-58所示电路中，RL=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为8V。为了使两表都能安全使用，对变阻器连入电路的阻值有何要求？（4分）

五、探究实验（ 18 ）

1、（ 5分 ）在“测量小灯泡的电阻”的试验中，要用滑动变阻器改变被测小灯泡两端的电压。

（1）滑动变阻器的连接如图（2）所示，闭合开关前应将滑片P移向 端（填A或D）

（2）如果要增大电压表示数，应将滑片P向 端移动。

（3）在某次试验中，电压表和电流表的连接和示数如图(3)所示，则小灯泡两端的电压是 V，通过小灯泡的电流是 图15-44

图15-56 图15-43

图15-58 4 金属丝代号金属丝材料长度/cm横截面积mm2电阻值ΩA铜100.50.002B铜1010.001C镍铬合金1010.004D镍铬合金2010.008______A。小灯泡的电阻为 Ω

2、( 4分 )在研究“电阻大小和哪些因素有关”的实验中，我们采用的实验方法是_____________，如

以下表格： ( 温度取200C )

①、则比较金属丝A和B，可得到结论：_____________________________________________________

②、则比较金属丝C和D，可得到结论：_____________________________________________________

③、若要讨论电阻大小与导体材料的关系，则应选择哪两根金属丝________________

3、（ 5分 ）小刚同学由“金属导体的电阻一般随导体温度的升高而增大”联想到：铅笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？

于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验。

（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同__________时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系。其依据是：电压一定时，电阻越小，电流___________。

（2）小刚设计了如图所示的电路。

（3）主要实验过程：

①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流；

②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐___________，每隔10s测量并记录通过它的电流；

③再分别将HB型、2B型铅笔芯接入电路，重复以上实验过程。

（4）下表是小刚他们记录的实验数据：

分析表中数据可以初步得出：铅笔芯的电阻随温度的升高而___________。

（5）你认为小刚他们的实验存在什么不足，写出其中一条。

_________________________________________________________________________________。

4、小明想利用实验室所提供的器材测量未知电阻Rx(阻值约为1k)．（ 4分 ）

实验室所提供的器材有：电源(电压约为9V)、滑动变阻器R(100 2A)、电流表(量程为0～0．6A、分度值为0．02A)、电压表(量程为0～3V、分度值为0．1V)各一个，开关S1、S2两只，导线若干．

1）请你选用上述器材设计方案测出未知电阻Rx．

①画出实验电路图；

②简述实验步骤；

③写出Rx的表达式(用已知量和测得量表示)． 加热时间/s 0 10 20 30
