附加：原理图编辑方法

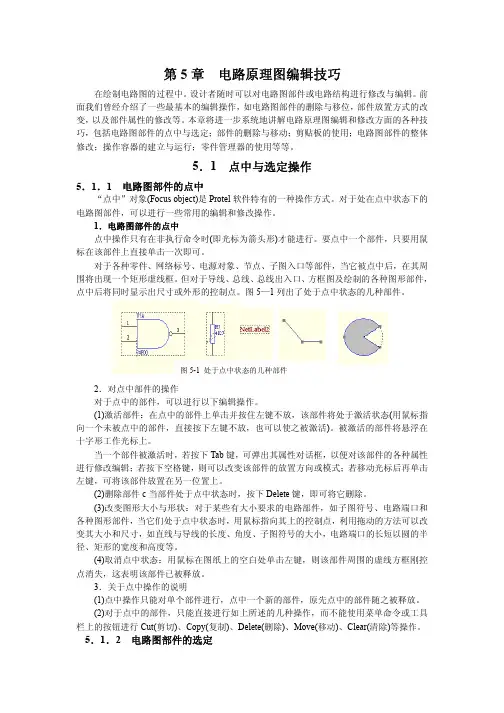

第5章 电路原理图编辑技巧

在绘制电路图的过程中。设计者随时可以对电路图部件或电路结构进行修改与编辑。前

面我们曾经介绍了一些最基本的编辑操作，如电路图部件的删除与移位，部件放置方式的改

变，以及部件属性的修改等。本章将进一步系统地讲解电路原理图编辑和修改方面的各种技

巧，包括电路图部件的点中与选定；部件的删除与移动；剪贴板的使用；电路图部件的整体

修改；操作容器的建立与运行；零件管理器的使用等等。

5．1 点中与选定操作

5．1．1 电路图部件的点中

“点中”对象(Focus object)是Protel软件特有的一种操作方式。对于处在点中状态下的

电路图部件，可以进行一些常用的编辑和修改操作。

1．电路图部件的点中

点中操作只有在非执行命令时(即光标为箭头形)才能进行。要点中一个部件，只要用鼠

标在该部件上直接单击一次即可。

对于各种零件、网络标号、电源对象、节点、子图入口等部件，当它被点中后，在其周

围将出现一个矩形虚线框。但对于导线、总线、总线出入口、方框图及绘制的各种图形部件，

点中后将同时显示出尺寸或外形的控制点。图5—1列出了处于点中状态的几种部件。

2

．对点中部件的操作

对于点中的部件，可以进行以下编辑操作。

(1)激活部件：在点中的部件上单击并按住左键不放，该部件将处于激活状态(用鼠标指

向一个未被点中的部件，直接按下左键不放，也可以使之被激活)。被激活的部件将悬浮在

十字形工作光标上。

当一个部件被激活时，若按下Tab键，可弹出其属性对话框，以便对该部件的各种属性

进行修改编辑；若按下空格键，则可以改变该部件的放置方向或模式；若移动光标后再单击

左键，可将该部件放置在另一位置上。

(2)删除部件c当部件处于点中状态时，按下Delete键，即可将它删除。

(3)改变图形大小与形状：对于某些有大小要求的电路部件，如子图符号、电路端口和

各种图形部件，当它们处于点中状态时，用鼠标指向其上的控制点，利用拖动的方法可以改

原理图绘制步骤

1. 打开绘图软件，创建一个新文档或选择一个已有的文档。

2. 确定需要绘制的电路图的元件和连接方式。

3. 在绘图软件的工具栏中选择合适的元件图形，如电阻、电容、电感、晶体管等。

4. 先画出电路图中的主要元件，按照电路的连接顺序逐步添加。

5. 对每个元件进行标注，如电阻的阻值、电容的容值、晶体管的型号等。

6. 使用连接线将元件连接起来，注意按照电路正确的连接方式进行连接。

7. 为了增加可读性，可以为连接线添加箭头、标记电压节点等。

8. 检查电路图是否准确，并进行必要的修改和调整。

9. 添加电源、接地符号和其他辅助元件。

10. 完成电路图绘制后，保存文件并根据需要进行打印或导出。

在Altium Designer中创建元件的工作流程：

图1 元件库建立流程

Ｍａｄｅ　Ｂｙ　Ｂｅａｎ　Ｙｏｕｎｇ原理图库编辑器

本文涵盖了如何使用原理图库编辑器，以及如何创建一个新的元件。原理图库编辑器可

用于：  创建与修改原理图元件符号

 将模型与元件联系起来

 为元件添加参数

 管理元件库

原理图库编辑器的操作非常类似于原理图编辑器，并且它们共享了相同的图形对象类型

（但并不是电气对象）。另外，原理图库编辑器还有一个额外的对象，也就是引脚（Pin），

它就是导线连接到元件的那个点。

图2 原理图库编辑器工作空间

几种类型的库文件：  原理图库文件（*.SchLib）：可以通过File » Open菜单命令打开原理图库文件并编辑

它。在弹出的对话框中导航到想要打开的库文件所在的目录，然后找到并选中这个库文

件，例如C:\Program Files\Altium Designer Summer 09\Examples\Training\PCB

Training\Temperature Sensor\Libraries\Temperature Sensor.SchLib，然后点击

Open按钮。  集成库文件（*.IntLib）：集成库就是经过编译的二进制文件，它不能被修改。如果你

试图打开一个集成库，它将会被反编译，也就是说库的源文件将会被抽取出来，并且会

创建一个新的库文件包。Altium Designer

自带的库文件都是集成库。 Ｍａｄｅ　Ｂｙ　Ｂｅａｎ　Ｙｏｕｎｇ 数据库库文件（*.DBlib）：数据库库文件就是一个数据库（基于ODBC或ADO）的链

接，这个数据库用于存储符号引用、模型链接、参数信息。数据库中的每条记录都代表

一个元件，存储了这个元件所有的参数，以及模型的链接。这些记录可以包含连到库存

的链接或其他公司元件的数据。通过这种方法，原理图元件只能作为一个带有模型（封

装、3D模型、仿真模型）的符号来使用，这些模型存储在标准的原理图库文件、PCB

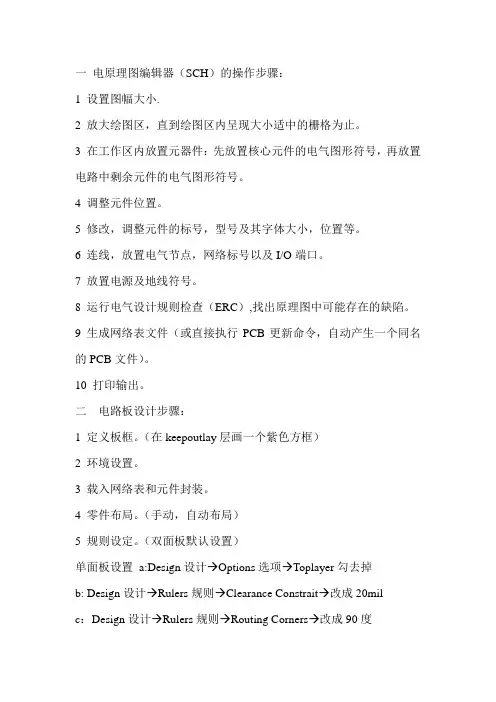

一 电原理图编辑器（SCH）的操作步骤：

1 设置图幅大小.

2 放大绘图区，直到绘图区内呈现大小适中的栅格为止。

3 在工作区内放置元器件：先放置核心元件的电气图形符号，再放置电路中剩余元件的电气图形符号。

4 调整元件位置。

5 修改，调整元件的标号，型号及其字体大小，位置等。

6 连线，放置电气节点，网络标号以及I/O端口。

7 放置电源及地线符号。

8 运行电气设计规则检查（ERC）,找出原理图中可能存在的缺陷。

9 生成网络表文件（或直接执行PCB更新命令，自动产生一个同名的PCB文件）。

10 打印输出。

二 电路板设计步骤：

1 定义板框。（在keepoutlay层画一个紫色方框）

2 环境设置。

3 载入网络表和元件封装。

4 零件布局。（手动，自动布局）

5 规则设定。（双面板默认设置）

单面板设置 a:Design设计Options选项Toplayer勾去掉

b: Design设计Rulers规则Clearance Constrait改成20mil

c：Design设计Rulers规则Routing Corners改成90度 d：Design设计Rulers规则Routing LayersTop layerNOT

USEDBottomlayerAny

e：Design设计Rulers规则WidthConstraint40 100 40mil

6 自动布线。

7 手工调整。

8 输出填表。

取用元件名 元件封装：

1 电阻：RES——Resistor 1电阻：AXIAL0.3(0.3到2.0)

2 电容：CAP——Capacitor 2电容：RB.2/.4或RAD0.1

电解电容:ELE——Electrolysis Capcitor

可变电容：CAPVAR

3 电感：Inductor 3电感：AXIAL0.3
