钢筋场地实用标准化布置要求

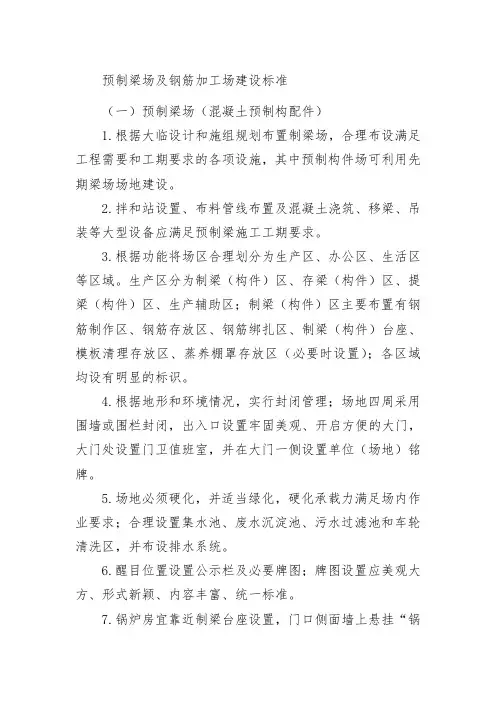

预制梁场及钢筋加工场建设标准

（一）预制梁场（混凝土预制构配件）

1.根据大临设计和施组规划布置制梁场，合理布设满足工程需要和工期要求的各项设施，其中预制构件场可利用先期梁场场地建设。

2.拌和站设置、布料管线布置及混凝土浇筑、移梁、吊装等大型设备应满足预制梁施工工期要求。

3.根据功能将场区合理划分为生产区、办公区、生活区等区域。生产区分为制梁（构件）区、存梁（构件）区、提梁（构件）区、生产辅助区；制梁（构件）区主要布置有钢筋制作区、钢筋存放区、钢筋绑扎区、制梁（构件）台座、模板清理存放区、蒸养棚罩存放区（必要时设置）；各区域均设有明显的标识。

4.根据地形和环境情况，实行封闭管理；场地四周采用围墙或围栏封闭，出入口设置牢固美观、开启方便的大门，大门处设置门卫值班室，并在大门一侧设置单位（场地）铭牌。

5.场地必须硬化，并适当绿化，硬化承载力满足场内作业要求；合理设置集水池、废水沉淀池、污水过滤池和车轮清洗区，并布设排水系统。

6.醒目位置设置公示栏及必要牌图；牌图设置应美观大方、形式新颖、内容丰富、统一标准。

7.锅炉房宜靠近制梁台座设置，门口侧面墙上悬挂“锅炉重地，闲人免进”的标识牌。

8.各种加工设备均应挂设“安全操作规程牌”，电动设备挂设“当心触电”警示牌；生产场地的进口处挂设“施工重地，闲人免进”警示牌。

9.在龙门吊机下方相应位置，挂设“当心吊物”、“禁止停留”、“注意安全”等警示牌，在醒目位置挂设司机岗位职责牌、岗位安全操作规程牌；岗位职责和岗位安全操作规程牌按要求执行。

10.张拉台座两端设置防护装置，并悬挂“张拉危险，请勿靠近”安全警示标志。

11.锅炉房内醒目位置张挂安全操作规程牌和安全警示牌，其设置应符合相关要求。

12.梁场的各种机械设备应安全良好，操作人员持证上岗，并严格按照操作规程操作。

13.施工现场临时用电应符合《施工现场临时用电安全技术规范》（JGJ46-2005）的规定；电力作业人员必须持证上岗，按规定正确穿戴、使用劳动防护用品；夜间施工时，现场应设有满足施工安全要求的照明设施。

武汉城市圈环线高速公路仙桃段

第二合同段

钢筋加工场标准化建设方案

编制：______________

复核：______________

审批：______________

武汉城市圈环线高速仙桃段第二合同段

中建五局项目经理部

2013年3月 ..

.下载可编辑. 钢筋加工场建设方案

一、工程概况

本分部共有特大桥1座，大桥2座，小桥1座，圆管涵14道，盖板涵及通道9道，本项目共有钢筋约1.8万吨，通过生产能力及供应需求核算，我部决定在预制场旁边设置一座钢筋加工场，为便于集中化管理，节省工耗，钢筋加工场均布置在各梁场旁边。

二、钢筋加工场选址

我部钢筋加工场位于K160+823~K161+100主线边，主要负责预制沙湖中心沟特大桥、连接线电排河桥、沙湖互通A匝道桥、连接线红土堰沟桥以及二分部涵洞通道的钢筋制作，总占地面积5440平方米，设置 1台10吨钢筋棚门吊。

钢筋加工场办公区和生活区，依据现场实际情况，与预制梁场办公区和生活区合并。

三、硬件设施要求

1、加工场内部功能区划分包括加工制作区、原材料堆放区、半成品堆放区、废料堆放区、运输通道等。额额额

2、本座钢筋加工场占地面积达到5440平方。

3、场区内原地面采用清砂填筑50cm，再填筑30cm毛渣石，整平后地面采用20cm厚C20混凝土整体硬化，中间运输道路采用25cm厚C30混凝土硬化。地面混凝土浇筑后切割5条横缝1条纵缝，地面按照中间高两边低的原则设置2%的横坡，并在两侧设置30cm深排水沟。 钢筋笼堆放区域 钢筋笼加工区域 梁场钢筋加工区域 原材料堆放区

原材料堆放区

40 40

160 半成品堆放区

80 ..

.下载可编辑. 4、场地硬化按照四周低，中心高的原则进行，面层设1.5%排水坡度，水流向场外排水沟，排水沟底面采用M7.5砂浆进行抹面。

5、龙门吊基础采用30cm×30cm的C30混凝土浇筑，管线布置尽量在地下预埋管道或挂设上墙。

钢筋的堆放及标识要求

1、堆放场地要求

堆放钢筋的场地要坚实平整，在场地基层上用混凝土硬化或用碎石硬化，并从中间向两边设排水坡度，避免基层出现积水。堆放时钢筋下面要垫垫木或砌地垄墙，垫木或地垄墙厚（高度）不应小于200，间距1500，以防止钢筋锈蚀与污染。

2、原材堆放

钢筋原材进入现场后，按照地上结构阶段性施工平面图的位置分规格、分型号进行堆放，不能为了卸料方便而随意乱放。

2.1成品钢筋堆放：将加工成型的钢筋分区、分部、分层、分段与构件名称按号码顺序堆放，同部位钢筋或同一构件要堆放在一起，保证施工方便。

2.2钢筋标识：钢筋原材及成品钢筋堆放场地必须设有明显标识牌，钢筋原材标识牌上应注明钢筋进场时间、受检状态、钢筋规格、长度、产地等；成品钢筋标识牌上应注明使用部位、钢筋规格、钢筋简图、加工制作人及受检状态。

文档可能无法思考全面，请浏览后下载! 1 / 12 2.8.1 建设规模要求

路线短、施工场地集中或运输条件好的项目可将钢筋加工完全集中，施工线

路较长时可考虑增设临时钢筋加工厂（钢筋拼装场）。

钢筋加工厂建设面积主要参考业主招标文件要求和实际需要。一般桩基钢筋

笼、墩柱钢筋笼加工区域平均每 5 平方米每天能加工 1 米长钢筋笼，但总面积

不得小于 500 平方；一般下构、箱梁等半成品箍筋、曲筋加工厂地按每平米加

工 0.5 吨考虑；一般盖梁骨架钢筋加工及拼装场地平均每 150 平方米每天能加工

拼装 1 个盖梁骨架。

表 2.8.1 钢筋厂分级

规模 加工总量（吨） 钢筋厂面积（m2）

小 〉1000 〉800

较小 ≥3000 ≥2000

中 ≥6000 ≥3000

较大 ≥10000 ≥4000

大 ≥15000 ≥5000

特大 ≥20000 ≥6000

2.8.2 标准建设要点

1、选址基本要求

（1）选择交通、水电便利的位置，尽量避开居民集中地带。

（2）严禁设置在河床河滩、洪水位下等危险区域，避开取土、弃土场、坍 方等地段。

（3）避开高压线路及高大树木。与通信、天然气等地下管线保持一定距离。 2、硬件设施要求 （1）总体要求 ①钢筋加工厂的规模及功能应符合投标文件承诺的有关要求。功能区划分包

括加工整理区、原材料堆放区、半成品、成品堆放区、废料堆放区、运输及安全 通道等；

②钢筋加工厂内消防设施、临时用电，并按照相关行业主管部门颁布的有关 文件规定办理。

（2）具体要求 ①面积 集中式钢筋加工厂面积一般不少于 3000 ㎡；

②场地处理 文档可能无法思考全面，请浏览后下载!

2 / 12 A、钢筋加工厂的所有场地必须进行混凝土硬化处理，场地、道路平整采用

碎石或砂砾垫层（厚度≥20cm）；场地硬化采用 C20 混凝土（厚度≥20cm）；道

路硬化采用 C30 混凝土（厚度≥25cm），场地混凝土浇筑后要及时分块切割伸缩文档可能无法思考全面，请浏览后下载! 1 / 12 缝，道路应设排水沟；
