I
Detail C详图17515403010002240320320
H =160030
电源进线位置±5电源
154016001000>=((2300+S)/tg30)+2492>=1400R1
H
30

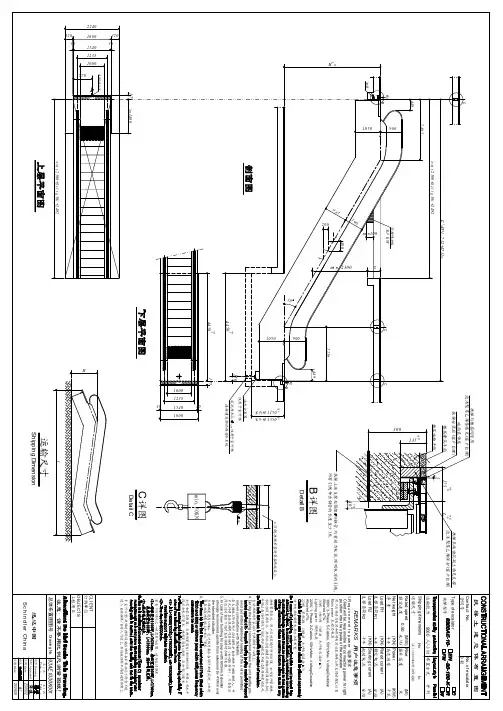

Shipping Dimension运输尺寸
C44504450L =H*1.732+4731=
30min 2300947
400200>=((2300+S)/tg30)+24922492900R1449B
1050C
796min300客户自理防撞保护板
S
仅用于室外梯115030+2000+20
175R217022399001050
449BR2
室外梯室内梯底坑排水孔 ,仅用于室外梯120连接建筑物的强排水系统油水分离器+2001350+200C
93AE1030K001min.50KN
100工字钢,扶梯吊装时架在两端梁上
.
90000.50400扶梯上端支撑处预埋
70钢管,内有动力电源
,照明电源的引线
,所有引线伸出钢管的长度至少
3米.BDetail B详图175300
5楼层结构平面+51350楼层建筑平面扶梯安装后
(客户自理)泡沫聚苯乙烯条填充
(客户自理)地面装饰层扶梯与楼层间隙用
+10
泡沫聚苯乙烯保护
(客户自理)扶梯末端由混凝土填充支撑+100
+10L-51238
1238770
C±5
2006/08进入自动扶梯/自动人行道上,其设施结构不得连接到桁架上.半室外(C型)扶梯的挡雨设施应确
保在正常状况下雨雪不能
2005/02电源要求1.Requirement to powerREMARKS照明电源Main powerLighting powerAllowed ±7%.Allowed ±7%.380伏 3相5线 50赫兹 允许电压波动±7%动力电源和照明电源应分离布置。220伏 单相2线 50赫兹 允许电压波动±7%主动力电源position into the upside of the escalator.380V, 3-Phase, 5-Cables, 50Hz Max. Voltage Deviation 220V, 1-Phase, 2-Cables, 50Hz Max. Voltage Deviation
自动扶梯电气元件代号说明代号名称代号名称
SETR上出入口安全开关(右)KPH相位继电器
SETL上出入口安全开关(左)SPU.SPD钥匙上.下行方向给定信号
SCTR上梳齿板安全开关(右)KMP热继电器
SCTL上梳齿板安全开关(左)KSA安全继电器
SSTR上围裙板安全开关(右)KBL示警继电器
SSTL上围裙板安全开关(左)KMO加油继电器
SDCB驱动链断链开关KEB抱闸继电器
SBST上梯级断裂开关KEB2附加制动器控制用继电器
SFP风扇罩开关FA1自动空气开关
SEBR下出入口安全开关(右)FA2~FA5自动空气开关
SEBL下出入口安全开关(左)RP1制动经济电阻
SCBR下梳齿板安全开关(右)RP2制动器放电电阻
SCBL下梳齿板安全开关(左)ABS1附加制动器开关NC接点
SSBR下围裙板安全开关(右)ABS2附加制动器开关NO接点
SSBL下围裙板安全开关(左)YB2附加制动器电磁铁
SHBR曳引链断链开关(右)MBW1电动机左闸瓦磨损检测开关
SHBL曳引链断链开关(左)MBW2电动机右闸瓦磨损检测开关
SBSB下梯级断裂开关MB1电动机左闸瓦打开检测开关
SLK运行方向钥匙开关MB2电动机右闸瓦打开检测开关
SSTSSB上.下停止安钮XS1.XS2三角插座
DISP显示屏XS3.XS4两脚插座
SIUSID检修上.下按钮TCL变压器
SISF检修急停按钮LI挡板
SITSIB上.下检修插座L2挡板
SNTSNB上.下非检修插座SAPM1曳引机测速接近开关
SSFT.SSFB上下急停按钮SAPM2曳引机测速接近开关
ELE进出口照明日光灯SAPR右扶手测速接近开关
BL电铃SAPL左扶手测速接近开关
M3~曳引机STEPB上梯级丢失检测速接近开关
YB曳引机制动器STEPB下梯级丢失检测速接近开关
OTP电动机热保护DC24V稳压源
OSP电动机超速保护RP3ET13电动机增加电阻
MO~自动润滑电机上头部光电传感器
⾃动扶梯控制电路⼯作原理图解
⾃动扶梯，⼜称⾃动梯、⾃动电梯或⾃动滚梯。它的外形与⼀般楼梯相仿，有⼀定倾⾓，⾃动
运送⼈员上下，安装在不同标⾼的公共场所，如车站、商场等。它由梯级、曳引链、驱动装
置、梯路导轨、⾦属⾻架、梳齿前沿板、扶⼿装置、润滑系统等组成。它以单速低噪声⼤起动
转矩的三相异步电动机作为动⼒，通过减速机械驱动主轴轮，带动曳引链转动。曳引链带动梯
级运动，使梯级主轮沿着梯路导轨转动，这样就使梯级进⾏上升或下降运⾏。⾃动扶梯按控
制元器件的不同，可分为继电接触器控制式、电⼦式和微机式等⼏类，下⾯以继电接触器控制
式⾃动扶梯为例进⾏分析。
⾃动扶梯控制系统由主电路、控制电路、保护电路和电源 四部分组成。下图 (a)是⾃动扶梯的主
电路，图(b) 是其继电接触器控制电路，其所⽤电⽓元件见下⾯列表。

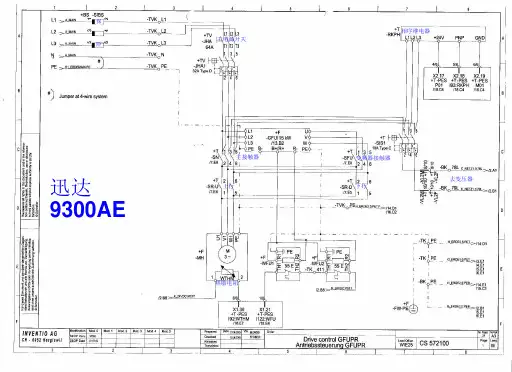

⾃动扶梯主电路、控制电路图
⾃动扶梯电⽓元件列表：
QF1：空⽓断路器；
KP：相序继电器；
M1：驱动三相异步电动机；
M2：制动电动机；
M3：润滑液压泵电动机；
KM1：M1正转接触器（上升）；
KM2：M1反转接触器（下降）；
KM3：△三⾓形连接接触器；
KM4：Y星形连接接触器；
KM5：制动控制接触器；
KM6：润滑液压泵接触器；
FR1：驱动电动机热继电器；
FR2：制动电动机热继电器；
QF2：控制电源断路器；
T1：控制电源变压器；
SQ1~SQn：保护⽤传感继电器或⾏程开关常闭触点；
STP1、STP2：停⽌按钮；
SA3、SA4：上⾏/下⾏选择开关；
KA1：故障报警中间继电器；
KA2：制动器松开到位中间继电器；
KA3：上⾏中间继电器；
KA4：下⾏中间继电器；
KA5：极点⾼度中间继电器；
KT1：KM5所带动空⽓阻尼器常闭延时断开触点，作Y-△切换延时；
⼀、主电路分析：如图(a)所⽰，其主电路由KM3、KM4控制驱动电 动机M1进⾏Y-△降压起动，
并且KM1、KM2控制Ml的正反转运转，以拖动扶梯上⾏和下⾏。M2为制动电动机，M3为润滑
版本：变频/自启动V13.0 符合标准GB 16899-2011 自动扶梯和自动人行道 电气随机文件
2012-12-5编制 2012-12-20实施
变频/自启动V13.0 目 次 1 注意事项..............................................................................................................................- 1 - 1.1 安全及注意事项......................................................................................................- 1 - 1.2 使用环境..................................................................................................................- 1 - 1.3 符合性和规定..........................................................................................................- 1 - 2 概述及型号定义..................................................................................................................- 2 - 3 控制系统简介......................................................................................................................- 2 - 3.1 概述..........................................................................................................................- 2 - 3.2 主要功能..................................................................................................................- 2 - 3.3 辅助功能..................................................................................................................- 2 - 3.4 安全回路..................................................................................................................- 3 - 3.5 监控..........................................................................................................................- 3 - 3.6 安全保护装置..........................................................................................................- 3 - 3.7 智能自启动扶梯的优点..........................................................................................- 4 - 3.8 扶梯安全功能控制器..............................................................................................- 5 - 4 操作说明..............................................................................................................................- 5 - 4.1 扶梯运行方式..........................................................................................................- 5 - 4.2 运行过程简析..........................................................................................................- 5 - 4.3 智能自启动扶梯运行时间自学习方法..................................................................- 6 - 4.4 运行指示器..............................................................................................................- 7 - 4.5 制动方式..................................................................................................................- 7 - 5 变频/自启动V13.0电气调试说明.....................................................................................- 7 - 5.1 可编程控制器（PLC）、安全功能控制器（PES）I/O口定义............................- 7 - 5.2 扶梯超速、非操纵防逆转保护安全功能检测......................................................- 8 - 5.3 扶梯梯级缺失保护安全功能检测........................................................................- 10 - 5.4 扶手带欠速检测....................................................................................................- 10 - 5.5 现场检测扶梯超速、非操纵防逆转、梯级缺失、扶手欠速保护功能的方法.- 11 - 5.6 故障显示板............................................................................................................- 11 - 5.7 出厂、运输及现场施工........................................................................................- 11 - 5.8 扶梯状态运行........................................................................................................- 11 - 5.9 其他说明................................................................................................................- 12 - 6 电气维护说明....................................................................................................................- 12 - 6.1 扶梯日常维护........................................................................................................- 12 - 6.2 简易维修方法........................................................................................................- 13 - 7 控制系统元件表................................................................................................................- 13 - 8 故障代码表........................................................................................................................- 16 - 9 电气原理图及接线图........................................................................................................- 17 - 说 明：本随机文件在产品改进的同时内容如有更改，恕不另行通知。 变频/自启动V13.0
