Pro ENGINEER Wildfire 5.0 工作路径search-pro

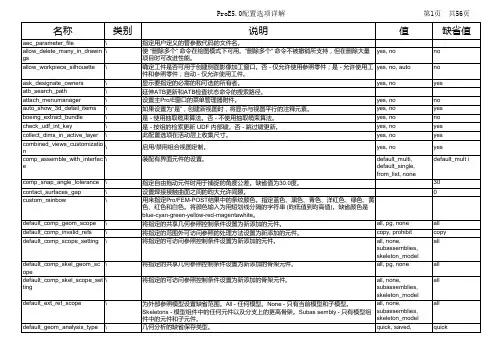

ProE5.0配置选项详解第1页 共56页名称类别说明值缺省值

aec_parameter_file\指定用户定义的管参数代码的文件名。

allow_delete_many_in_drawin

gs\使 "删除多个" 命令在绘图模式下可用。"删除多个" 命令不被撤销所支持，但在删除大量

项目时可改进性能。yes, nono

allow_workpiece_silhouette\确定工件是否可用于创建侧面影像加工窗口。否 - 仅允许使用参照零件；是 - 允许使用

工件和参照零件；自动 - 仅允许使用工件。yes, no, autono

ask_designate_owners\显示要指定的必需的和可选的所有者。yes, noyes

atb_search_path\延伸ATB更新和ATB检查状态命令的搜索路径。

attach_menumanager\设置主Pro/E窗口的菜单管理器附件。yes, nono

auto_show_3d_detail_items\如果设置为“是”，创建新视图时，将显示与视图平行的注释元素。yes, noyes

boeing_extract_bundle\是 - 使用抽取缆束算法。否 - 不使用抽取缆束算法。yes, nono

check_udf_int_key\是 - 按组的检索更新 UDF 内部键。否 - 跳过键更新。yes, noyes

collect_dims_in_active_layer\此配置选项在活动层上收集尺寸。yes, noyes

combined_views_customizati

on\启用/禁用组合视图定制。yes, noyes

comp_assemble_with_interfa

ce\装配有界面元件的设置。default_multi,

default_single,

from_list, nonedefault_mult i

comp_snap_angle_tolerance\指定自由拖动元件时用于捕捉的角度公差。缺省值为30.0度。30

ProENGINEERWildfire5.0导出导入自定义参数的快速方法

Pro ENGINEER Wildfire 5.0 导出导入自定义参数的快速方法

没有设置自定义的参数，这对以后出工程图标题内容，爆炸图零件清单自动生成都造成麻烦，拿零件图一个个输入参数名，类型效率太低，现在介绍一种方法可以大量的输入自定义参数到无参数的零件图：

step 1：

设置参数： topobus_enable NO 很重要（proe5.0可能已设置好）

step 2：

打开一个已经设置好自定义参数的模板零件（模板自定义参数可以包括零件名称，材料，规格，图号等等）；

step 3:

菜单【 文件（file）】→【保存副本（save a copy）】→在保存文件类型选【*.neu】保存文件到工作目录或你指定目录；

step 4:

打开一个需要添加参数内容的零件图，菜单【插入（Insert）】→【共享数据（Shared Data）】→【自文件（Form file）】→选择你刚保存的neu文件；

step 5:

在特征树【删除】刚才插入的【特征】；

step 6:

菜单【工具（ Tools）】→【参数（Parameters）】→可以看到自定义的参数名称类型已经全部导入只需要输入内容即可而且不是锁定的可以更改。

在step前可以设置Mapkey记录设置快捷键，这样就可以实现一键导入自定义参数了。

此方法利用了proe的ATB功能，但必须设置step1 参数为no，不然参数将被锁定。

此方法是实践中得来，用proe5.0测试OK，应该其他版本也能适用，希望能帮到有此需要的朋友，如有问题请指出，如需转载，请注明出处。

pro5.0详细安装方法

安装方法：

请将安装程序所在路径中所有包含中文名称的目录全部改为英文后运行 setup.exe

一、下载的 ISO 源安装程序镜像文件可以直接用 WINRAR 解压缩出来，路径中请不要包含中文，这样最简单（喜欢使用虚拟光驱软件的请用虚拟光驱软件载入 ISO 然后安装）。

安装路径最好为：

x:\PTC\proeWildfire 4.0\

否则最后运行PATCH.EXE会不正确

导致PROE无法运行

遇到proe4.0一闪就消失无法启动问题,安装了proe4.0无法启动，光出了漂亮的画面，就不动了，开始以为是破解的问题，后来终于找到了：

到目录：C:\Documents and

Settings\Administrator\Application

Data\PTC\ProENGINEER\Wildfire\.wf（或者你当前的用户，记得要开启全部显示否则看不到Application Data）, 删除wf目录，启动proe，发现可以运行了

1)在安装proe之前，需要修改系统的环境变量，lang=chs(右键单击我的电脑－属性－高级－环境变量)，这个变量一定要修改，否则中文出不来．

另：如果要想出现中英文对照的界面，只要将语言项改为both就OK了。双击“SETUP.EXE”开始安装-----

2)安装初始界面左下角PTC主机ID：XX-XX-XX-XX-XX-XX，用记事本打开license.dat(注：在\pro5.0M030\shooters目录下，文件名为ptc_licfile.dat)，将里面的00-00-00-00-00-00全部替换为你自己的网卡ID（替换的具体操作为：单击记事本菜单栏上的“编辑”-“替换”，在“查找内容”里输入：00-00-00-00-00-00，在“替换为”里输入你的网卡ID：XX-XX-XX-XX-XX-XX，然后点击“全部替换”，保存后关闭。

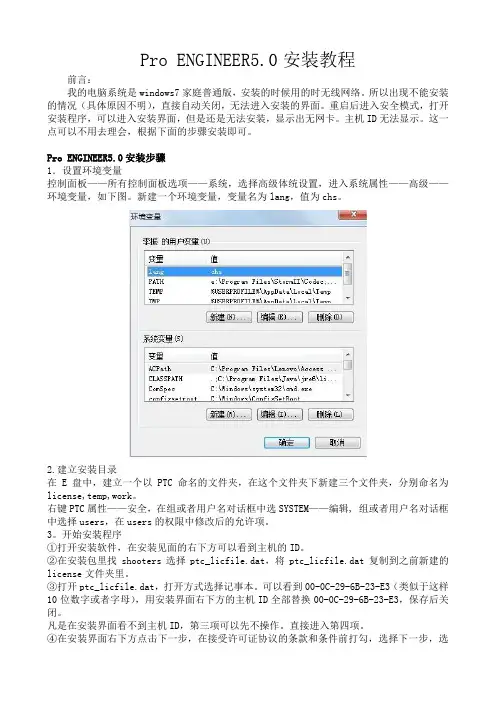

Pro ENGINEER5.0安装教程

前言：

我的电脑系统是windows7家庭普通版，安装的时候用的时无线网络。所以出现不能安装的情况（具体原因不明），直接自动关闭，无法进入安装的界面。重启后进入安全模式，打开安装程序，可以进入安装界面，但是还是无法安装，显示出无网卡。主机ID无法显示。这一点可以不用去理会，根据下面的步骤安装即可。

Pro ENGINEER5.0安装步骤

1．设置环境变量

控制面板——所有控制面板选项——系统，选择高级体统设置，进入系统属性——高级——环境变量，如下图。新建一个环境变量，变量名为lang，值为chs。

2.建立安装目录

在E盘中，建立一个以PTC命名的文件夹，在这个文件夹下新建三个文件夹，分别命名为license,temp,work。

右键PTC属性——安全，在组或者用户名对话框中选SYSTEM——编辑, 组或者用户名对话框中选择users，在users的权限中修改后的允许项。

3。开始安装程序

①打开安装软件，在安装见面的右下方可以看到主机的ID。

②在安装包里找shooters选择ptc_licfile.dat，将ptc_licfile.dat复制到之前新建的license文件夹里。

③打开ptc_licfile.dat，打开方式选择记事本。可以看到00-0C-29-6B-23-E3（类似于这样10位数字或者字母），用安装界面右下方的主机ID全部替换00-0C-29-6B-23-E3，保存后关闭。

凡是在安装界面看不到主机ID，第三项可以先不操作。直接进入第四项。

④在安装界面右下方点击下一步，在接受许可证协议的条款和条件前打勾，选择下一步，选择Pro/ENGINEER,下一步，目标文件夹是选择之前建立的PTC文件夹，在要安装的功能下的第二项选择安装，第三项选择不安装，其他的不进行操作，下一步，选择添加，选择锁定的许可证文件，选择刚才保存在license文件夹里德ptc_licfile.dat，下一步，下一步，快捷方式位置选择桌面，启动目录选择刚才建立的work文件夹。下一步，安装。安装完成后退出安装界面。
