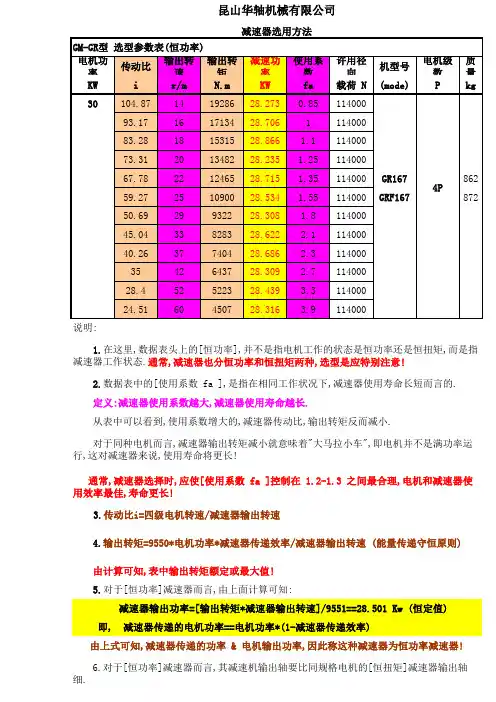

电机功率传动比输出转速输出转矩减速功率使用系数许用径向机型号电机级数质量KWir/mN.mKWfa载荷 N(mode)Pkg30104.87141928628.2730.8511400093.17161713428.706111400083.28181531528.8661.111400073.31201348228.2351.2511400067.78221246528.7151.35114000GR16786259.27251090028.5341.55114000GRF16787250.6929932228.3081.811400045.0433828328.6222.111400040.2637740428.6862.31140003542643728.3092.711400028.452522328.4393.311400024.5160450728.3163.9114000昆山华轴机械有限公司GM-GR型 选型参数表(恒功率)
4P减速器选用方法
说明: 1.在这里,数据表头上的[恒功率],并不是指电机工作的状态是恒功率还是恒扭矩,而是指减速器工作状态.通常,减速器也分恒功率和恒扭矩两种,选型是应特别注意! 2.数据表中的[使用系数 fa ],是指在相同工作状况下,减速器使用寿命长短而言的. 对于同种电机而言,减速器输出转矩减小就意味着"大马拉小车",即电机并不是满功率运行,这对减速器来说,使用寿命将更长! 定义:减速器使用系数越大,减速器使用寿命越长. 从表中可以看到,使用系数增大的,减速器传动比,输出转矩反而减小.
6.对于[恒功率]减速器而言,其减速机输出轴要比同规格电机的[恒扭矩]减速器输出轴细. 5.对于[恒功率]减速器而言,由上面计算可知: 即, 减速器传递的电机功率==电机功率*(1-减速器传递效率)由上式可知,减速器传递的功率 & 电机输出功率,因此称这种减速器为恒功率减速器! 减速器输出功率=[输出转矩*减速器输出转速]/9551==28.501 Kw (恒定值) 通常,减速器选择时,应使[使用系数 fa ]控制在 1.2-1.3 之间最合理,电机和减速器使用效率最佳,寿命更长! 3.传动比i=四级电机转速/减速器输出转速 4.输出转矩=9550*电机功率*减速器传递效率/减速器输出转速 (能量传递守恒原则) 由计算可知,表中输出转矩额定或最大值! 3.小车电机 0.75KW-4P ,相配减速器 i==5000,外挂轮减速比(19/13); 4.小车行走轮Φ200MM,有效直径Φ127MM;
