游标卡尺的读数
测量的读数等于主尺上的0刻度线与游标的0刻度线的距离 规格 10分度 20分度 50分度 精确度 0.1mm 0.05mm 0.02mm 读数公式 读数=Z+游标n线×精确度
公式说明 1)主尺整毫米数:指游标0刻度线左侧最近的主尺上的刻度线的对应值。
2)游标N线:指游标上与主尺刻度线对齐的第n个刻度线。(如果没有对齐的，就
选择最接近对齐主尺刻度线的那个n刻度线)
读数结果 以mm为单位，精确度为几位小数，那么读数结果就保留多少位。
范例:如图1所示的游标卡尺，其游标为10分度，精确
度为0.01mm。游标0刻度线左侧最近的主尺上的刻度线的
对应值为30mm，游标上的第6个刻度线与主尺刻度线对
齐。因此本例子中，Z=30mm，n=6，根据“读数=Z+游标n
线×精确度”可得到该图的读数为30.6mm，合3.06cm
例题:如图所示的游标卡尺。请填空
1)游标为 分度，测量精确度为 mm
)Z读数,Z= mm 2 3)游标n线:n=
4)根据“读数=Z+游标n线×精确度”,可知该图的最终读
数为: mm，合 cm
学生自主练习
读数: mm，合 cm
强调:如果以mm为单位，精确度为几位小数，那么读数结果就保留多少位。若将读数转化成其他单位，相应的数字不能去掉。
读数: mm，合 cm
时间：二O二一年七月二十九日
时间：二O二一年七月二十九日 高中物理游标卡尺读数练习之马矢奏春创作
时间：二O二一年七月二十九日
1、
2、
3、
4、游标尺上有50个等分刻度的游标卡尺丈量工件的情况,
读数为mm
5、(1)某同学使用游标为10个小等分刻度的游标卡尺丈量一物体的尺寸,获得图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部份,图中游标卡尺的读数为cm；
6、读出游标卡尺的读数为__________cm．
7、游标尺上有50个等分刻度的游标卡尺丈量 工件的情况,请读出它们的读数为__ __mm
8、
9、游标卡尺（游标尺上有50个等分刻度）读数为_________cm. 10、
游标卡尺的读数谜底
1. 12.62mm9.203mm 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10
0 5 10 5 6
6 7 8（cm）
0 10 20
（图甲） 例如第31条对齐 时间：二O二一年七月二十九日
时间：二O二一年七月二十九日 2. 11.4mm0.920mm
3. 10.52mm10.295mm
4. 1.880mm23.20mm
5. 1.760mm 720nm
6. 5.45cm0.520mm
7. 5.45cm0.6725cm
8. 1.880mm10.44mm
9. 4.205mm5.015mm
10. 1.998mm1.094mm
时间：二O二一年七月二十九日
高考物理实验 读数练习专题()
——游 标 卡 尺
1、结构
可以方便地测量外径、内径、深度。
2、读数方法
第一步：看游标尺总刻度确定精确定度( 10 分度、 20 分度、 50 分度的精确度见上表)
第二步：读出游标尺零刻度线左侧的主尺整毫米数 (X)；如：以下例题中为 X=41mm
第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．．．到零刻度线
的小格数(n) (不要估读)；如：以下例题中为 10 小格, 即 n=10；
第四步：按读数公式读出测量值。
读数公式： 测量值 (L) =主尺读数 (X) +游标尺读数 (n×精确度)
如：以下例题的测量值 =41mm+10×0.02mm=41.20mm, 单位换算后其读数为 4.120cm
例 1、一种游标卡尺，它的游标尺上有 50 个小的等分刻度，总长度为 49 mm。用它测量某物
体长度，卡尺示数如图所示，则该物体的长度是 ________ cm 。
答案： 4.120 (漏掉末位有效数字“0”不给分)
注意：本题的游标尺读数
计算方法如下
0 . 0 2 0 . 0 2 × 1 0 又如： × 1 3
0 . 2 0 0 . 2 6
[读数经验之谈]
(1)主尺上的读数，应为游标的 0 刻度左端上主尺的为准；
- 1 - 卡尺分类 主尺最小刻度(mm) 游标刻度总长(mm) 精确度(mm)
10 分度 1 9 0． 1
20 分度 1 19 0． 05
50 分度 1 49 0． 02
．．．． ．．．．
(2)看清游标的精确度；
(3)游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
读数举例
由于画图存在误差的原因，所以对齐的线段以作标记的为准。

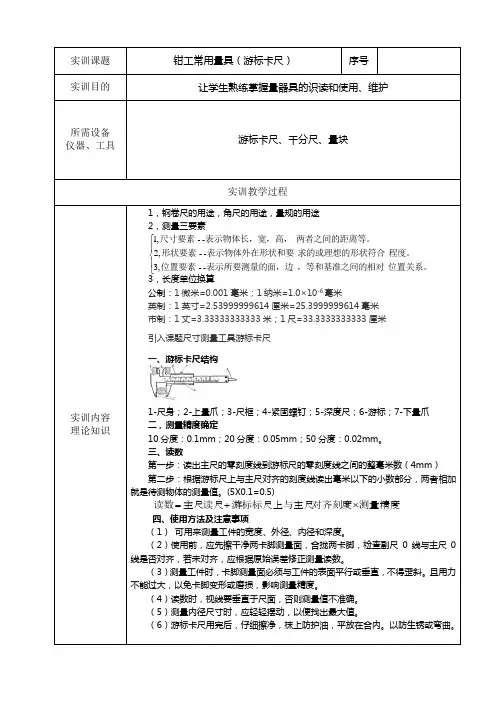

实训课题 钳工常用量具（游标卡尺） 序号
实训目的 让学生熟练掌握量器具的识读和使用、维护
所需设备
仪器、工具 游标卡尺、千分尺、量块
实训教学过程
实训内容
理论知识 1，钢卷尺的用途，角尺的用途，量规的用途
2，测量三要素
3，长度单位换算
公制：1微米=0.001毫米；1纳米=1.0×10-6毫米
英制：1英寸=2.53999999614厘米=25.3999999614毫米
市制：1丈=3.33333333333米；1尺=33.3333333333厘米
引入课题尺寸测量工具游标卡尺
一、游标卡尺结构
1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪
二，测量精度确定
10分度：0.1mm；20分度：0.05mm；50分度：0.02mm。
三、读数
第一步：读出主尺的零刻度线到游标尺的零刻度线之间的整毫米数（4mm）
第二步：根据游标尺上与主尺对齐的刻度线读出毫米以下的小数部分，两者相加就是待测物体的测量值。(5X0.1=0.5)
四、使用方法及注意事项
（1） 可用来测量工件的宽度、外径、内径和深度。
（2）使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。
（3）测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。
（4）读数时，视线要垂直于尺面，否则测量值不准确。
（5）测量内径尺寸时，应轻轻摆动，以便找出最大值。
（6）游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。
位置关系。，等和基准之间的相对表示所要测量的面，边位置要素程度。求的或理想的形状符合表示物体外在形状和要形状要素两者之间的距离等。表示物体长，宽，高，尺寸要素------,3,2,1测量精度度游标标尺上与主尺主尺读尺读数对齐刻操作步骤
