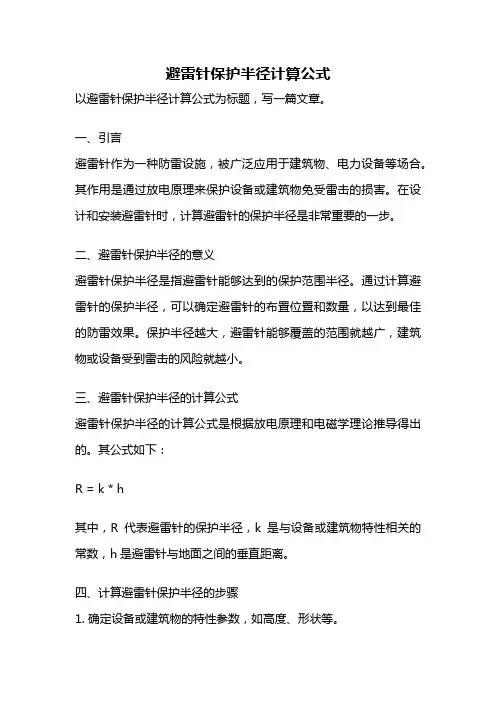

避雷针保护半径计算公式
以避雷针保护半径计算公式为标题，写一篇文章。
一、引言
避雷针作为一种防雷设施，被广泛应用于建筑物、电力设备等场合。其作用是通过放电原理来保护设备或建筑物免受雷击的损害。在设计和安装避雷针时，计算避雷针的保护半径是非常重要的一步。
二、避雷针保护半径的意义
避雷针保护半径是指避雷针能够达到的保护范围半径。通过计算避雷针的保护半径，可以确定避雷针的布置位置和数量，以达到最佳的防雷效果。保护半径越大，避雷针能够覆盖的范围就越广，建筑物或设备受到雷击的风险就越小。
三、避雷针保护半径的计算公式
避雷针保护半径的计算公式是根据放电原理和电磁学理论推导得出的。其公式如下：
R = k * h
其中，R代表避雷针的保护半径，k是与设备或建筑物特性相关的常数，h是避雷针与地面之间的垂直距离。
四、计算避雷针保护半径的步骤
1. 确定设备或建筑物的特性参数，如高度、形状等。 2. 根据设备或建筑物的特性参数，选择合适的常数k值。
3. 测量避雷针与地面之间的垂直距离h。
4. 将参数代入避雷针保护半径的计算公式，计算得出保护半径R。
五、常见影响避雷针保护半径的因素
1. 避雷针的高度：高度越高，保护半径越大。
2. 避雷针的形状：不同形状的避雷针对雷电的接收效果有差异，进而影响保护半径。
3. 地形和建筑物的周围环境：地势高低、周围建筑物的高度等因素都会影响避雷针的保护半径。
六、避雷针保护半径的应用举例
假设一座建筑物的高度为20米，选择适当的常数k值为0.03，避雷针与地面的垂直距离为10米。根据避雷针保护半径的计算公式，可得到保护半径R=0.03*10=0.3米。这意味着避雷针能够保护的范围半径为0.3米。
七、避雷针保护半径的局限性和注意事项
1. 避雷针保护半径的计算公式是基于理论推导得出的，实际应用中可能存在误差。因此，在设计和安装避雷针时，还需要考虑其他因素，如地形、建筑物周围环境等。

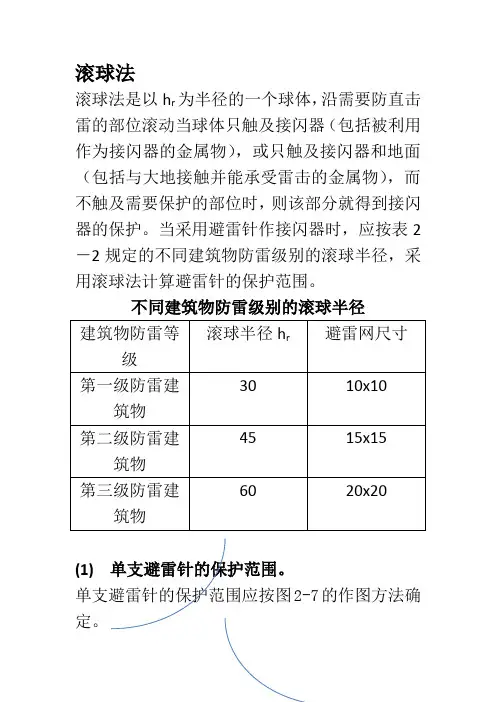

滚球法
滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动当球体只触及接闪器（包括被利用作为接闪器的金属物），或只触及接闪器和地面（包括与大地接触并能承受雷击的金属物），而不触及需要保护的部位时，则该部分就得到接闪器的保护。当采用避雷针作接闪器时，应按表2－2规定的不同建筑物防雷级别的滚球半径，采用滚球法计算避雷针的保护范围。
不同建筑物防雷级别的滚球半径
建筑物防雷等级 滚球半径hr 避雷网尺寸
第一级防雷建筑物 30 10x10
第二级防雷建筑物 45 15x15
第三级防雷建筑物 60 20x20
(1) 单支避雷针的保护范围。
单支避雷针的保护范围应按图2-7的作图方法确定。
h
hx x X'
hr hr B A
hr
rx
rx Xx’平面上保护范围的截图 1）当避雷针高度h≤hr时。
避雷针在hx高度的xx’平面上和在地面上的保护半径，按式（2-11）和（2-12）确定
𝑟𝑥= ℎ(2ℎ𝑥−ℎ)− ℎ𝑥(2ℎ𝑟−ℎ𝑥)(2-11)
𝑟0= ℎ(2ℎ𝑟−ℎ)
(2-12)
式中 rx—避雷针在hx高度xx’的平面上的保护半径，m；
hr—滚球半径，按表2-2确定，m； hx—被保护物的高度，m；
r0—避雷针的地面上的保护半径，m。
2）当避雷针高度h＞hr时，在避雷针上取高度hr的一点代替单支避雷针尖作为圆心，其余的做法同1）。
（2）双支等高避雷针的保护范围。在避雷针高度h≤hr的情况下，当两支避雷针的距离𝐷≥2 ℎ(2ℎ𝑟−ℎ)时，应按单支避雷针的方法确定；当𝐷<2 ℎ(2ℎ𝑟−ℎ)时，应按图2-8的作图方法确定。
1）AEBC外侧的保护范围，按照单支避雷针的方法确定。
2）C、E点位于两针间的垂直平分线上。在地面每侧的最小保护宽度b0按式（2-13）计算
𝑏0=CO=EO= ℎ 2ℎ𝑟−ℎ −(𝐷2)2
防雷装置的保护范围
防雷装置的保护范围是指防雷装置保护其对象，被雷电击中的概率在0．1％以下的范围。
在防雷装置中，只对避雷针和避雷线确定其空间保护范围，而避雷网和避雷带，因为是直接设在建筑物表面上，已构成了确定的平面保护范围，不须要再计算确定。避雷针、避雷线的保护范围与布局形式和高度有关。避雷针、避雷线的布局形式取决于被保护物的结构尺寸(高度和面积)，通常有单支、双支、三支等高，双支不等高避雷针和单根、两根平行等高，两根平行不等高避雷线等布局形式。
避雷针和避雷线的保护范围确定方法有两种，一种是折线圆锥体法，另一种是滚球法。对于同一结构的避雷针和避雷线，滚球法比折线圆锥体法核算的保护范围要小些，即滚球法比折线圆锥法对避雷针和避雷线的保护作用要求更严格一些。
一、避雷针的保护范围
(一)单支避雷针的保护范围的确定
1．单支避雷针折线圆锥体法保护范围的确定，按下式计算：
r0＝1．5h
式中：h——避雷针的高度(m)。
r0——避雷针在地面上的保护半径
高度为xh水平面上的保护半径xr
当xh≥21h时 xh=k(h—xh)
当xh≤21h时 xr=k(1．5h—2xh)
式中：k——高度影响系数
h≤30m， k=1；
30m
如图5—10所示，为单支避雷针的折线圆锥体确定保护范围，其作图方法是：作避雷针的水平底线，在底线中点作长度避雷针高度h的垂线；从针的项点向下，按避雷针保护物防雷要求角度(一般为45°)，作斜线至1/2h处。即构成圆锥体的上半部分；在底线上取距避雷针1．5h的点，向上作斜线与前一斜线在1/2h处相交，即构成了折线圆锥体。
图5—10 单支避雷针折线圆锥体法的保护范围
某一高度xh的保护半径．则作高度为xh的水平线共XX′相交于圆锥体母线，避雷针至交点的水平距离即为该高度的平面保护半径xr。
避雷针保护半径计算方法与实践
避雷针是一种重要的防雷设备，能够有效地将雷电引入地下，减小雷击对建筑物和人身安全的危害。在安装避雷针时，一个关键的参数就是避雷针的保护半径。本文将介绍一种常用的避雷针保护半径计算方法，并结合实践经验，探讨其应用与效果。
避雷针保护半径的计算方法主要基于闪over电压水平与建筑物的高度之间的关系。根据国际电工委员会的相关标准，一般的避雷针保护半径计算公式为：
Rp = √(2 * h * Sg)
其中，Rp为避雷针的保护半径，h为建筑物的高度，Sg为地面闪over电压水平。这个公式基于雷电泄放的物理原理，为避雷针的合理设计提供了理论依据。
在实际应用中，避雷针保护半径的计算需要考虑多种因素，如建筑物的形状、材料、周围环境等。在确定建筑物的高度时，需要考虑到建筑物的整体高度以及潜在的地形变化。地面闪over电压水平的测量也需要进行多次采样，以减小误差。
通过避雷针保护半径的合理计算与设计，能够提高建筑物的防雷能力，降低雷击发生的概率。然而，仅仅依靠避雷针并不能完全消除雷电带来的危害，其他防雷设备与安全措施同样重要。在实践中，我们还需结合建筑物的类型、用途以及地区的气象特点等因素，综合考虑，全面提升建筑物的防雷能力。
在一座高楼大厦的顶端，一颗巍峨的避雷针矗立着，它无声地守护着整座建筑物，保护着无数的人们。避雷针的保护半径计算方法与实践的应用，为我们提供了安全与可靠的防雷技术。通过不断的研究与实践，我们可以不断优化防雷系统，更好地保障人们的生命财产安全。
总结起来，避雷针保护半径计算方法是保护建筑物防雷的关键步骤之一。通过合理利用该计算方法，并结合实践经验，能够提高避雷针的防护效果，降低雷击风险。然而，必须注意的是，避雷针不是万能的，综合应用其他防雷设备和安全措施才能更好地保护建筑物与人们的安全。
