避雷针保护范围及其计算避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。
当雷云放电接近地面时它使地面电场发生畸变。
在避雷针的顶端，形成局部电场集中的空间，以影响雷电先导放电的发展方向，引导雷电向避雷针放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。
用折线法计算避雷针保护范围的方法：1、单支避雷针保护范围的计算2、双支等高避雷针保护范围的计算3、双支不等高避雷针保护范围的计算1、单支避雷针保护范围的计算hx平面上的保护范围避雷针在地面上的保护半径为r=1.5h o式中r――保护半径（米）；h――避雷针高度（米）。
在被保护物高度hx水平面上的保护半径为rx= （h-hx）p=hap ；式中rx—避雷针在hx水平面上的保护半径（米）；hx—被保护物的高度（米）；ha —避雷针的有效高度（米）；p――高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数）0h< 30 米时，p=1 o2、双支等高避雷针保护范围的计算每支避雷针外侧的保护范围和单支避雷针的保护范围相同；两支避雷针中间的保护范围由通过两避雷针的顶点以及保护范围上部边缘的一最低点0作一圆弧来确定。
h0 :两避雷针之间保护范围上部边缘最低点的高度（m）D:避雷针之间距离hx:被保护物高度bx:宽度其中bx=1.5 (hO —hx)hO=h —D/7P当D>7ph 时，h0=0, bx=0 3、双支不等高避雷针保护范围的计算每支避雷针外侧的保护范围和单支避雷针的保护范围相同；内侧的保护范围：先做出较高避雷针的边界范围，再由较低针顶部做一条地面平行线，与较高边范围边界相交，过交点作垂线，以此为假想避雷针做保护范围hO=h1 —D1/7P。
避雷针保护范围的计算r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
在被保护物高度hx水平面上的保护半径为rx=1.5（h-hx）p。
式中rx—避雷针在hx水平面上的保护半径（米）；hx—被保护物的高度（米）；p——高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数）这里取p=1两针间的保护范围，上限最低高度：H0 =H-D/7PD---两避雷针之间的距离m井架上两支避雷针的高度为38米，天轮最高点位置按30米计算，两避雷针之间的距离为9.05米，变电所旁及主提绞车房旁的避雷针高均为18米，井架避雷针到两个绞车房的距离均按60米计算，井架到机厂的最远距离按50米计算，绞车房的高度为6米，机厂宿舍的高度为3米。
H0 =38-9.05/7=36.7＞30井架上避雷针在绞车房屋顶平面上的保护范围r1=1.5×（38-6）×1=48米主提绞车房旁的避雷针在绞车房屋顶平面上的保护范围r2=1.5×（18-6）×1=18米变电所旁的避雷针在绞车房屋顶平面上的保护范围r3=1.5×（18-6）×1=18米井架上避雷针在机厂屋顶平面上的保护范围r4=1.5×（38-3）×1=52.5米由以上计算与避雷针到各场所的实际距离相比较，可得出结论：各场所均在避雷针的保护范围之内。
生活区两个避雷针的高度均为15米，宿舍高度为3米，生活区到避雷针的最远距离为15米，两避雷针之间的距离为10米。
生活区避雷针在宿舍屋顶平面上的保护范围r5=1.5×（15-3）=18米两针的保护范围，上限最低高度H0= H-D/7P=15-10/7=13.57＞3米由以上计算与避雷针到各场所的实际距离相比较，可得出结论：生活区各场所均在避雷针的保护范围之内。
避雷针的保护范围计算在避雷针保护范围的计算方法中，“折线法”是比较成熟的方法。
近几年来, 国标中规定的“滚球法”也开始得到同行的认同。
下面分别介绍计算过程。
一、 折线法1,1单支避雷针h 为避雷针的高度（m ）；h x 为被保护物体的高度（m ）；r x 为在高度为h x 的水平面上的保护半径（m 针离设备至少5m避雷针在地面上的保护半径为r=1.5h在被保护高度h x 当h x ≥ h /2 r x =（h -h x ）×p =h a ×p当h x ＜h /2 r x =（1.5h -2h x ）×p p —高度影响系数 h ≤ 30m 时，p =1 ；30＜h ≤ 120 m 时1.2两只避雷针1.2.1两支避雷针高度相同随着所要求保护的范围增大。
单支避雷针的高度要升高，但如果所要求保护的范围比较狭长（如长方形），就不宜用太高的单支避雷针，这时可以采用两支较矮的避雷针采用两针后，外侧的保护范围与单针保护范围的确定方法相同，针的内侧部分的确定方法为：令D 为两针间距离；2b x 等于在高度为h x 水平面上保护范围的最小宽度，它位于两针的连接线的中点，即距每针的距离为D/2。
b x=1.5（h o—h x ） 两针间距离与针高之比D/h 不宜大于5h o 为两针间保护范围上部边缘最低点的高度(m)h o=h ‐D/7p 当D=7p ×h a 时， b x=01.2.1两支避雷针高度不同俩针外侧的保护范围仍按单针的方法确定，俩针内侧的保护范围：先作出较高针的保护范围的边界，之后由较低针的针顶部作一条与地面平行线，这两者的交点对地面作垂线，将此垂线看作一假想避雷针，再作它与较低针的保护范围，这样2和3就是相当于俩根等高避雷针的保护范围。
图中 f=D1/7p1.2.3三支或四支避雷针的保护范围可以两两当作两只避雷针确定保护范围二、 滚球法所谓“滚球法”（roll‐ball method），就是选择一个半径为hr（滚球半径）的球体，沿需要防护直击雷的部位滚动，如果球体只接触到避雷针（线）或避雷针（线）与地面，而不触及需要保护的部位，则该部位就在避雷针（线）的保护范围之内。

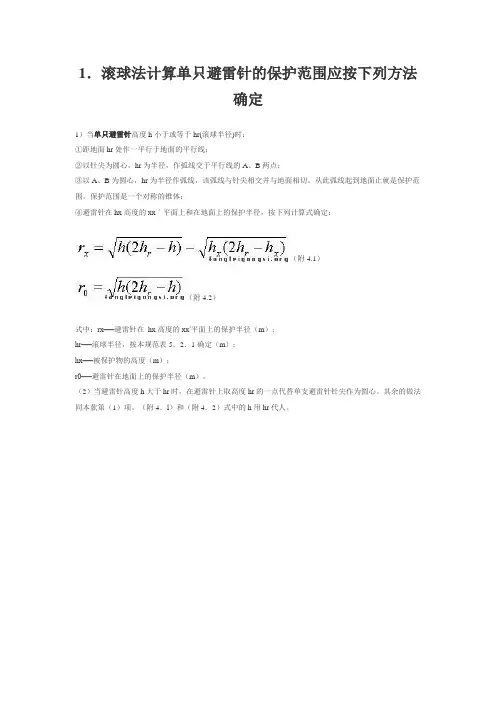

1．滚球法计算单只避雷针的保护范围应按下列方法
确定
1）当单只避雷针高度h小于或等于hr(滚球半径)时：
①距地面hr处作一平行于地面的平行线；
②以针尖为圆心，hr为半径，作弧线交于平行线的A、B两点；
③以A、B为圆心，hr为半径作弧线，该弧线与针尖相交并与地面相切。
从此弧线起到地面止就是保护范围。
保护范围是一个对称的锥体；
④避雷针在hx高度的xxˊ平面上和在地面上的保护半径，按下列计算式确定：
（附4.1）
（附4.2）
式中：rx──避雷针在hx高度的xx′平面上的保护半径（m）；
hr──滚球半径，按本规范表5．2．1确定（m）；
hx──被保护物的高度（m）；
r0──避雷针在地面上的保护半径（m）。
（2）当避雷针高度h大于hr时，在避雷针上取高度hr的一点代替单支避雷针针尖作为圆心。
其余的做法同本款第（1）项。
（附4．l）和（附4．2）式中的h用hr代人。
避雷针保护范围及其计算
避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。
当雷云放电接近地面时它使地面电场发生畸变。
在避雷针的顶端，形成局部电场集中的空间，以影响雷电先导放电的发展方向，引导雷电向避雷针放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。
用折线法计算避雷针保护范围的方法：
1、单支避雷针保护范围的计算
2、双支等高避雷针保护范围的计算
3、双支不等高避雷针保护范围的计算
1、单支避雷针保护范围的计算。
避雷针保护范围计算公式文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
在被保护物高度hx水平面上的保护半径为rx=（h-hx）p=hap；rx=（1.5h-2hx）p。
作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+ Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
避雷针保护范围的计算方法(2008-06-28 13:50:33)标签：教育分类：专业知识1“折线法”避雷保护计算“折线法”在电力系统又称“规程法”，即单支避雷针的保护范围是一个以避雷针为轴的折线圆锥体。
L/ 620—997《交流电气装置的过电压保护和绝缘配合》标准就规定了单支避雷针的保护范围，见图。
1.1避雷针在地面上保护半径的计算计算避雷针在地面上的保护半径可用公式式中：Rp——保护半径；h——避雷针的高度；P——高度影响因数。
其中，P的取值是：当h≤30 m，P＝1；当30 m的h的纯数值；当h＞20 m时，只能取h=120 m。
1.2被保护物高度hp水平面上保护半径的计算a)当hp ≥0.5h时，被保护物高度hp水平面上的保护半径式中：Rp ——避雷针在hp水平面上的保护半径；hp——被保护物的高度；ha——避雷针的有效高度。
b)当hp ＜0.5h时，被保护物高度hp水平面上的保护半径2“滚球法”避雷保护计算“滚球法”是国际电工委员会(IEC)推荐的接闪器保护范围计算方法之一。
我国建筑防雷规范G 50057—994(2000年版)也把“滚球法”强制作为计算避雷针保护范围的方法。
滚球法是以hR为半径的一个球体沿需要防止击雷的部位滚动，当球体只触及接闪器(包括被用作接闪器的金属物)或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。
滚球法确定接闪器保护范围应符合规范规定，见表。
应用滚球法，避雷针在地面上的保护半径的计算可见以下方法及图2。
a)避雷针高度h≤hR时的计算距地面hR 处作条平行于地面的平行线。
以针尖为圆心、hR为半径作弧线交于平行线A，两点。
以A，为圆心，hR为半径作弧线，该弧线与针尖相交并与地面相切，这样，从弧线起到地面就是保护范围。
保护范围是一个对称的锥体。
避雷针在hP高度的xx＇平面上和在地面上的保护半径，按公式[2](4)计算确定式中：Rp——避雷针保护高度xx＇平面上的保护半径；hR——滚球半径，按表确定；hp——被保护物的高度；R——避雷针在地面上的保护半径。
提前放电避雷针的保护范围计算：
提前放电时间：=25微秒
保护半径计算公式：按NFC17-102规定，针尖应高于被保护物水平面2M以上。
当避雷针的安装高度h不同时，其保护半径为Rp遵循以下计算公式：
计算公式应考虑被保护物的防雷等级，当地的雷暴活动，及地质地貌。
避雷针的保护半径Rp与高度h，抢先启动时间，避雷针型号，以及与所选的保护级别有关。
其中：Rp为某一高度避雷针的保护半径
h为避雷针高度
D为滚球半径，按法国NFC17-102规定：第一类防雷建筑物为20m,第二类防雷建筑物为45m,第三类防雷建筑物为60m.
为避雷针的上行抢先距离
=v(m/us)*V为先导传播速度，实验数据表明V≈1m/us
示例如下：
现场被保护物为三类防雷建筑物，滚球半径D=60m当避雷针高度在35米时，其保护半径:
=81.24038m
现场被保护物为三类防雷建筑物，滚球半径D=60m当避雷针高度在16米时，其保护半径:
=73.81734m。
如何计算避雷针的保护范围一．避雷针与避雷网、避雷带一样，属于防止雷击的防雷装置。
在防雷方面在针的一定高度以下有一个安全区域。
这个区域的物体通常是无害的对于雷击，这个区域被称为避雷针保护区。
二．避雷针保护范围图符号（m）小时----避雷针高度（距地）；换热器---受保护建筑物的高度；--避雷针有效高度，ha=h-hx；避雷针进入HX高度水平面上的保护半径；地面避雷针保护半径；H0型两个避雷针保护范围的中间最小高度；避雷针间距；B两根避雷针HX水平面中线两侧防护宽度；地平面中心线两侧两根避雷针的保护宽度；保护范围受高度影响的系数，p=5.5/小时。
三．单避雷针保护范围。
单根避雷针的保护范围是以避雷针为轴线、形状和帐篷的折线锥相似。
具体计算方法如下：如果避雷针的高度R=1.5小时避雷针HX高学位XX平面保护半径四．计算如下：换热器>小时/2当时，接收=h-hxhx＜小时/2当时，接收=1.5小时-2小时三十<小时<一百二十米，结果乘以系数P，保护范围具体绘制方法：什么时候？换热器<小时/2保护范围比四十五正锥角放大了一点。
即四十五度角线条只绘制到小时/2至地面R=1.5小时另一条斜线画在。
从这条线组合锥体是避雷针的保护范围（包括上部正锥体和下截锥的两部分）。
五．双等高避雷针保护范围双等高避雷针外侧的保护范围由单个避雷针确定，两个避雷针内侧的保护范围最大低防护高度小时。
然后根据以下公式什么时候？H0型=H-D/7型什么时候？小时>三十米希，H0型=H-D/7p型两针之间HX高度平面中线两侧保护宽度BX公司计算如下：什么时候？小时<三十米饭时间，bx=1.5（高0-换热器）什么时候？小时>三十米希，bx=1.5（高0-换热器）P作为丁<2.5小时那么BX公司> RX双倍等高避雷针保护范围大样说明：穿过两个针尖顶点一个以及两个销之间的最小保护高度H0办公室的C类点，弧ACB，C以上垂直于弧的点ACB公司平面在这一段找到地面上的中心线两侧防护宽度b（b=1.5小时）以及受保护的建筑物中心两侧HX保护宽度BX公司.然后根据单针的保护范围在两针外画出保护范围右和接收。
避雷针保护范围计算公式集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
