锻件和铸件的区别【深度解析】

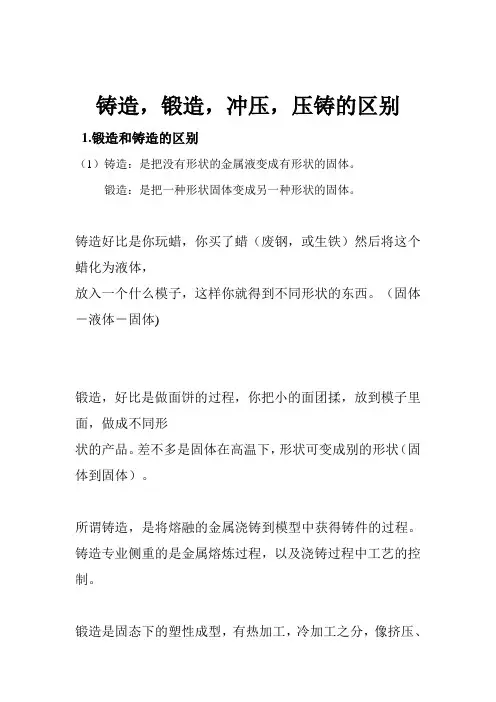

铸造，锻造，冲压，压铸的区别1.锻造和铸造的区别（1）铸造：是把没有形状的金属液变成有形状的固体。

锻造：是把一种形状固体变成另一种形状的固体。

铸造好比是你玩蜡，你买了蜡（废钢，或生铁）然后将这个蜡化为液体，放入一个什么模子，这样你就得到不同形状的东西。

（固体－液体－固体)锻造，好比是做面饼的过程，你把小的面团揉，放到模子里面，做成不同形状的产品。

差不多是固体在高温下，形状可变成别的形状（固体到固体）。

所谓铸造，是将熔融的金属浇铸到模型中获得铸件的过程。

铸造专业侧重的是金属熔炼过程，以及浇铸过程中工艺的控制。

锻造是固态下的塑性成型，有热加工，冷加工之分，像挤压、拉拔、墩粗，冲孔等都属于锻造。

（2）锻造是慢慢成型，铸造是一次成型铸造：熔融的液态金属填满型腔冷却。

制件中间易产生气孔。

锻造：主要是在高温下用挤压的方法成型。

可以细化制件中的晶粒。

2.自由锻和模锻的区别自由锻是将加热好的金属坯料放在锻造设备的上下砥铁之间施加冲击力或压力直接使坯料产生塑性变形从而获得所需锻件的一种加工方法自由锻由于锻件形状简单操作灵活适用于单件小批量及重型锻件的生产自由锻分手工自由锻和机器自由锻手工自由锻生产效率低,劳动强度大,仅用于修配或简单小型小批锻件的生产在现代工业生产中机器自由锻已成为锻造生产的主要方法,在重型机械制造中,它具有特别重要的作用.模锻全称为模型锻造，将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。

模锻可以在多种设备上进行。

在工业生产中，锤上模锻大都采用蒸汽-空气锤，吨位在5KN~300KN（0．5~30t）。

压力机上的模锻常用热模锻压力机，吨位在25000KN~63000KN。

3.铸钢和锻钢在性能上有什么区别?一般铸钢在性能上较脆，而且不能进行热处理；锻钢的组织较细腻，韧性和强度都很好，并且能进行各种热处理。

相对来说，同样的化学成分，锻钢更致密，韧性和强度都更好。

锻造时，金属经过塑性变形，有细化晶粒的做用，切纤维连续，因此常用于重要零件的毛丕制造，例如轴、齿论等。

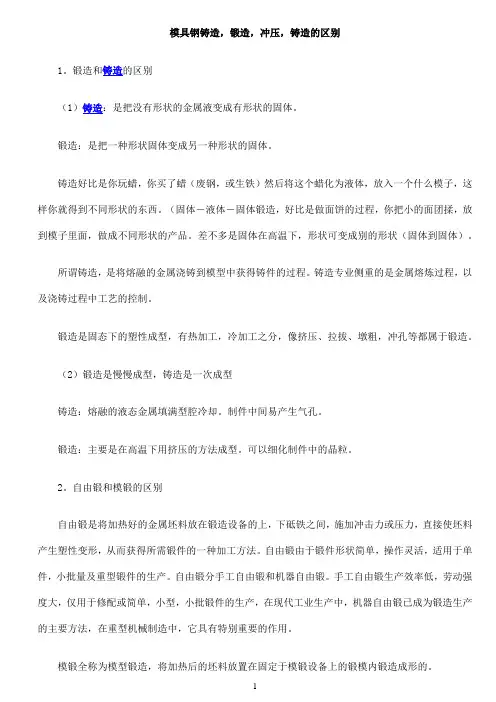

模具钢铸造，锻造，冲压，铸造的区别1。

锻造和铸造的区别（1）铸造：是把没有形状的金属液变成有形状的固体。

锻造：是把一种形状固体变成另一种形状的固体。

铸造好比是你玩蜡，你买了蜡（废钢，或生铁）然后将这个蜡化为液体，放入一个什么模子，这样你就得到不同形状的东西。

（固体－液体－固体锻造，好比是做面饼的过程，你把小的面团揉，放到模子里面，做成不同形状的产品。

差不多是固体在高温下，形状可变成别的形状（固体到固体）。

所谓铸造，是将熔融的金属浇铸到模型中获得铸件的过程。

铸造专业侧重的是金属熔炼过程，以及浇铸过程中工艺的控制。

锻造是固态下的塑性成型，有热加工，冷加工之分，像挤压、拉拔、墩粗，冲孔等都属于锻造。

（2）锻造是慢慢成型，铸造是一次成型铸造：熔融的液态金属填满型腔冷却。

制件中间易产生气孔。

锻造：主要是在高温下用挤压的方法成型。

可以细化制件中的晶粒。

2。

自由锻和模锻的区别自由锻是将加热好的金属坯料放在锻造设备的上，下砥铁之间，施加冲击力或压力，直接使坯料产生塑性变形，从而获得所需锻件的一种加工方法。

自由锻由于锻件形状简单，操作灵活，适用于单件，小批量及重型锻件的生产。

自由锻分手工自由锻和机器自由锻。

手工自由锻生产效率低，劳动强度大，仅用于修配或简单，小型，小批锻件的生产，在现代工业生产中，机器自由锻已成为锻造生产的主要方法，在重型机械制造中，它具有特别重要的作用。

模锻全称为模型锻造，将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。

模锻可以在多种设备上进行。

在工业生产中，锤上模锻大都采用蒸汽-空气锤，吨位在5KN~300KN （0．5~30t）。

压力机上的模锻常用热模锻压力机，吨位在25000KN~63000KN。

模锻的锻模结构有单模堂锻模和多模膛锻模。

如图3-13所示为单模堂锻模，它用燕尾槽和斜楔配合使锻模固定，防止脱出和左右移动；用键和键槽的配合使锻模定位准确，并防止前后移动。

单模膛一般为终锻模膛，锻造时常需空气锤制坯，再经终锻模膛的多次锤击一次成形，最后取出锻件切除飞边。

1、（锻件）是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。

这种力量典型的通过使用铁锤或压力来实现。

铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。

在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。

锻件需要每片都是一致的，没有任何多孔性、多余空间、内含物或其他的瑕疵。

这种方法生产的元件，强度与重量比有一个高的比率。

这些元件通常被用在飞机结构中。

锻件的优点有可伸展的长度、可收缩的横截面；可收缩的长度、可伸展的横截面；可改变的长度、可改变的横截面。

锻件的种类有：自由锻造/手锻、热模锻/精密锻造、顶锻、滚锻和模锻。

2、（铸件）用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理，所得到的具有一定形状，尺寸和性能的物件。

3、（冲压件）通过冲床和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件的成形加工方法，得到的工件就是冲压件。

冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。

冲压和锻造同属塑性加工(或称压力加工)，合称锻压。

冲压的坯料主要是热轧和冷轧的钢板和钢带。

全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。

汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。

仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。

冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。

冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。

由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。

冷冲压件一般不再经切削加工，或仅需要少量的切削加工。

热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。

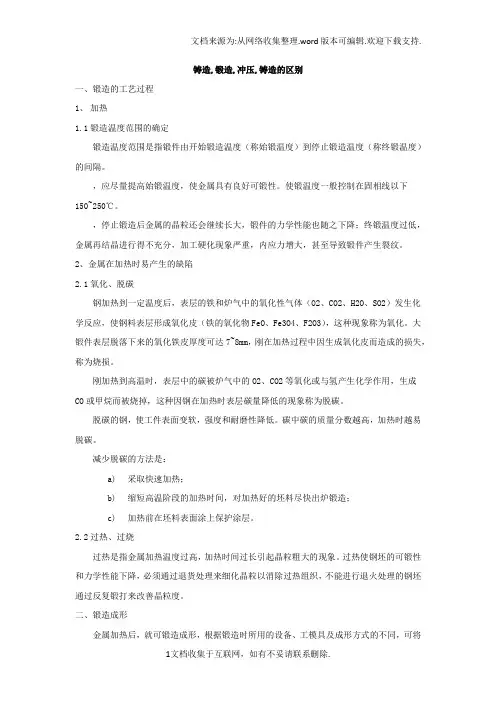

铸造,锻造,冲压,铸造的区别一、锻造的工艺过程1、加热1.1锻造温度范围的确定锻造温度范围是指锻件由开始锻造温度（称始锻温度）到停止锻造温度（称终锻温度）的间隔。

，应尽量提高始锻温度，使金属具有良好可锻性。

使锻温度一般控制在固相线以下150~250℃。

，停止锻造后金属的晶粒还会继续长大，锻件的力学性能也随之下降；终锻温度过低，金属再结晶进行得不充分，加工硬化现象严重，内应力增大，甚至导致锻件产生裂纹。

2、金属在加热时易产生的缺陷2.1氧化、脱碳钢加热到一定温度后，表层的铁和炉气中的氧化性气体（O2、CO2、H2O、SO2）发生化学反应，使钢料表层形成氧化皮（铁的氧化物FeO、Fe3O4、F2O3），这种现象称为氧化。

大锻件表层脱落下来的氧化铁皮厚度可达7~8mm，刚在加热过程中因生成氧化皮而造成的损失，称为烧损。

刚加热到高温时，表层中的碳被炉气中的O2、CO2等氧化或与氢产生化学作用，生成CO或甲烷而被烧掉，这种因钢在加热时表层碳量降低的现象称为脱碳。

脱碳的钢，使工件表面变软，强度和耐磨性降低。

碳中碳的质量分数越高，加热时越易脱碳。

减少脱碳的方法是：a)采取快速加热；b)缩短高温阶段的加热时间，对加热好的坯料尽快出炉锻造；c)加热前在坯料表面涂上保护涂层。

2.2过热、过烧过热是指金属加热温度过高，加热时间过长引起晶粒粗大的现象。

过热使钢坯的可锻性和力学性能下降，必须通过退货处理来细化晶粒以消除过热组织，不能进行退火处理的钢坯通过反复锻打来改善晶粒度。

二、锻造成形金属加热后，就可锻造成形，根据锻造时所用的设备、工模具及成形方式的不同，可将锻造成形分为自由锻成形、模锻成形和胎模锻成形等三、自由锻造1、自由锻造的特点及设备1）改善组织结构，提高力学性能。

通过锻打，金属内部粗晶结构被打碎；气孔、缩孔、裂纹等缺陷被压合，提高了致密性，金属的纤维流线在锻件截面上合理分布，提高了金属力学性能。

2）成本低，经济性合理。
