变电站接地阻抗降阻措施评估方法摘要：电力系统运行过程中，接地系统是维护变电站安全可靠运行、保障运行人员和电气设备安全的根本保证和重要措施．调查表明，我国曾发生多起由于接地系统接地阻抗未达到要求所导致的事故或事故的扩大。
同时根据电网故障分类统计表明，在我国跳闸率比较高的地区，由雷击引起的次数约占４０％～７０％，尤其是在多雷、土壤电阻率高、地形复杂的地区，雷击引起的事故率更高。
特别是电力系统操作以及雷电等通过各种途径在发变电站产生的暂态干扰会通过各种耦合方式在二次系统内产生相应的干扰电压，如不采取过电压防护措施，在暂态干扰下会影响二次设备的稳定与安全，进而影响电力系统的安全可靠运行。
关键词：变电站；接地阻；抗降阻措施；引言随着社会的发展，电力系统的紧张程度和能力都在增加，变电站越来越小，特别是在城市化程度较高的地区。
法规规范计算公式表明，接地网强度随接地网面积的增大而增大，接地网强度随接地网面积的增大而减小。
因此可以看出，在接地网某些表面下土壤电阻率较高的地区，相应接地网的电阻率一般较高。
为了确保这些地区的土地使用网络符合最适当的标准、方法或减轻负荷措施。
1现有接地网降阻措施及降阻效果在施工过程中采取了许多减少阻力的措施，例如局部改变土地、使用阻滞剂、利用地下水减少阻力、外部接地、扩大接地网的面积、安装双层网络、离子接地本项目分析比较了这些减轻负担措施的使用条件、影响和遇到的问题。
本文件将介绍适用于内蒙古中部和西部地区的减轻负担措施。
(1)土地局部变化。
对于低强度地区的接地装置，如果减少电阻的其他方法很困难，低强度土壤或低强度材料可由接地装置周围的高强度土壤取代，以便还可以在土壤周围使用抑制剂和膨润土，以提高土壤高强度地区的颗粒土壤和土壤的导电性，并降低接触强度。
(2)在外面接地。
变电站附近土壤电阻率低时，可将辅助接地网连接到内部主接地网。
必须注意室外接地:距离不要太远，接收体要埋得很深，要采取安全措施，避免因人畜步进电位器不同而引起的电气事故，要确保接地安全(3)拓宽接地网面。

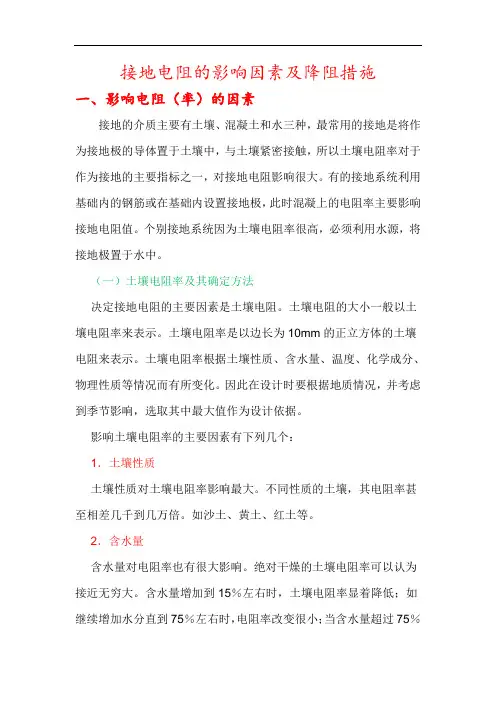

接地电阻的影响因素及降阻措施一、影响电阻（率）的因素接地的介质主要有土壤、混凝土和水三种，最常用的接地是将作为接地极的导体置于土壤中，与土壤紧密接触，所以土壤电阻率对于作为接地的主要指标之一，对接地电阻影响很大。
有的接地系统利用基础内的钢筋或在基础内设置接地极，此时混凝上的电阻率主要影响接地电阻值。
个别接地系统因为土壤电阻率很高，必须利用水源，将接地极置于水中。
（一）土壤电阻率及其确定方法决定接地电阻的主要因素是土壤电阻。
土壤电阻的大小一般以土壤电阻率来表示。
土壤电阻率是以边长为10mm的正立方体的土壤电阻来表示。
土壤电阻率根据土壤性质、含水量、温度、化学成分、物理性质等情况而有所变化。
因此在设计时要根据地质情况，并考虑到季节影响，选取其中最大值作为设计依据。
影响土壤电阻率的主要因素有下列几个：1．土壤性质土壤性质对土壤电阻率影响最大。
不同性质的土壤，其电阻率甚至相差几千到几万倍。
如沙土、黄土、红土等。
2．含水量含水量对电阻率也有很大影响。
绝对干燥的土壤电阻率可以认为接近无穷大。
含水量增加到15％左右时，土壤电阻率显着降低；如继续增加水分直到75％左右时，电阻率改变很小；当含水量超过75％时，土壤电阻率反而增加。
含水量对土壤电阻率的影响，不仅随土壤种类不同而有所不同，而且与所含的水质也有关系。
例如在电阻率较低的土壤中，加上比较纯洁的水，反而增加电阻率．因此在采用加水改良土壤时，也要注意这一点．3．温度当土壤温度在0℃及以下时，由于其中水分结冰，土壤冻结，电阻率突然增加，因此一般都将接地极放在冻土层以下，以避免产生很高的流散电阻。
温度自0℃继续上升时，由于其中溶解盐的作用，电阻率逐渐减小，温度到达100℃时，由于土壤中水分蒸发，电阻率又增高。
4．化学成分当土壤中含有盐、酸、碱成分时，电阻率会显着下降。
一般即利用这种特性来进行改善土壤的。
5．物理性质土壤中的物理因素可使电流密度分布的情况改变，尤以含有金属成分时影响最大。
接地电阻降阻方法(一)随着科技的不断进步，电气设备被广泛应用，而电气设备的使用过程中必须要注意一些安全问题，其中一个重要的问题就是接地电阻。
由于电气设备中可能会出现线缆的短路，漏电，接地故障等问题，所以我们必须要防止电气设备发生危险。
本文将介绍接地电阻降阻方法。
一、什么是接地电阻接地电阻是指电气设备连接地电网的电动力的阻抗，通俗的说，就是接地电线之间的电阻。
一般情况下，接地电阻需要小于4欧姆才是安全的，如果接地电阻过高就会导致漏电的情况的发生，从而引发人身或财产的安全事故。
二、接地电阻降阻方法1. 提高接地线材料的电导率提高接地线材料的电导率是接地电阻降阻的主要方法。
我们可以采用导电性能更好的铜材料，或者采用电阻更小的铜管代替一般情况下使用的接地钉或接地网。
2. 使用充电设备对接地电线进行处理这种方法是通过在电气设备的接地线上加上一个充电设备，对接地线进行处理。
通过这种方法，可以加强某些金属材料的导电能力，降低接地电阻的值。
3. 将电气设备接地线之间的距离缩短短接设备之间的接地线距离可以有效地降低接地电阻。
如果接地线越长，接触面积也就越大，从而导致接触电阻的变大。
4. 接地线材料的铺设方式铺设接地线的方式也会对接地电阻的值产生影响。
在接通线与地之间，我们可以选择把接地线直接埋入地下，或者直接放在地面的表面，这种铺设接地的方式可以有效地减少接地电阻的值。
三、结论以上是接地电阻降阻的几种方法。
在实际生产和使用过程中，我们应该充分考虑使用哪种方法，以便避免电气设备的故障导致的人身伤害和财产损失。
在使用过程中，我们应该严格遵守一定规则和标准，从而更有效地保护我们的生命和财产安全。
输电线路接地电阻问题和降阻措施浅析架空输电线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。
由于杆塔接地电阻高而产生的雷击闪络事故相当多。
由于在大部分位于高原山区，工程地质条件复杂，多数杆塔的接地电阻过高，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，进而影响电网的安全稳定运行。
本文结合某高原山区220kV输电线路工程杆塔接地施工为例，论述了工程施工过程中接地电阻偏高的影响因素，经采用多种降阻方法，使之达到合格范围，对防止雷击跳闸、保证电网安全意义重大，以期为类似工程提供参考。
标签：电力系统;输电线路;接地电阻;影响因素;降阻方法1前言随着我国超高压、特高压电网的快速发展，输电线路防雷接地的重要性日益突出，但是高土壤电阻率地区的接地问题多年来一直没有彻底解决。
一方面，随着电力系统的发展，由雷击输电线路引起的事故时有发生，尤其在雷电活动频繁、土壤电阻率高和地形复杂的高原山区，雷击输电线路而引起的事故率更高。
另一方面，随着电力系统容量的迅速增加，输电线路发生单相接地故障时的短路电流也越来越大，从而流经地线的短路电流也越来越大，为了满足地线热稳定的需要，就要采用单位长度电阻较小的地线，从而导致地线的截面过大。
特别是随着OPGW复合光缆在电力系统中的广泛使用，这一问题越来越突出。
特别是在我国西北地区，气候干燥，降水稀少，输电线路路径又大多选择在高寒山区，工程区出露基岩类型较多，而位于山区的送电线路，由于土壤电阻率高、地形、地势复杂，交通不便施工难度大，杆塔接地电阻普遍偏高。
因此，如何有效地解决高原山区接地电阻超标的问题，降低高海拔山区复杂地形条件下输电线路接地电阻接地电阻是电网工程设计、施工、运行、验收共同面临的问题，降低杆塔接地装置的接地电阻具有非常重要的现实意义。
2 影响接地电阻的主要因素2.1 地质条件因素输电线路所处的地质条件对接地电阻影响较大，通过对不同地质条件下输电线路接地电阻大小的研究，主要表现在一下三个结论：①土壤电阻率和输电线路的杆塔接地电阻是正比例关系，所以土壤电阻率偏高是导致杆塔接地电阻超标的一个主要原因。

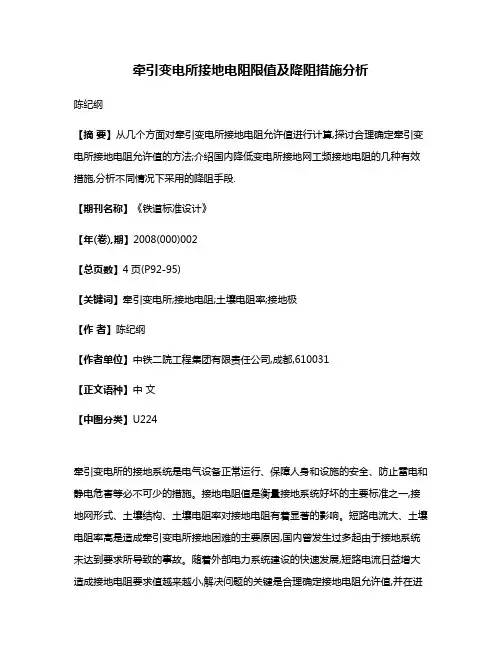

牵引变电所接地电阻限值及降阻措施分析 陈纪纲 【摘 要】从几个方面对牵引变电所接地电阻允许值进行计算,探讨合理确定牵引变电所接地电阻允许值的方法;介绍国内降低变电所接地网工频接地电阻的几种有效措施,分析不同情况下采用的降阻手段.
【期刊名称】《铁道标准设计》 【年(卷),期】2008(000)002 【总页数】4页(P92-95) 【关键词】牵引变电所;接地电阻;土壤电阻率;接地极 【作 者】陈纪纲 【作者单位】中铁二院工程集团有限责任公司,成都,610031 【正文语种】中 文 【中图分类】U224
牵引变电所的接地系统是电气设备正常运行、保障人身和设施的安全、防止雷电和静电危害等必不可少的措施。接地电阻值是衡量接地系统好坏的主要标准之一,接地网形式、土壤结构、土壤电阻率对接地电阻有着显著的影响。短路电流大、土壤电阻率高是造成牵引变电所接地困难的主要原因,国内曾发生过多起由于接地系统未达到要求所导致的事故。随着外部电力系统建设的快速发展,短路电流日益增大造成接地电阻要求值越来越小,解决问题的关键是合理确定接地电阻允许值,并在进行接地系统施工前,需对牵引变电所的接地系统进行合理、准确的设计,并切实采取措施最大限度地减少施工量和工程投资。 1 土壤参数对接地系统的影响 土壤电阻率是接地工程的一个常用参数,直接影响接地装置接地电阻的大小、接地电流的分布、地网地面电位分布、跨步电势和接触电势。土壤电阻率并不是一个恒定的值,当土壤类型与土壤结构不同,土壤中导电离子的浓度和土壤中的含水量不同,或者温度与湿度发生变化时,土壤的电阻率会发生较大的改变。 土壤类型是可以根据主要矿物成分分类,也可以按土壤固体物质的颗粒大小分类。土壤结构主要是指土壤内物质的分布方式,即孔隙度,孔隙结构,毛细管的含量等。土壤温度发生变化时,其电阻率也发生变化,冻土的电阻率远远高于未冻土。不同类型土壤在各种温度和湿度下的电阻率见图1。 图1 不同类型土壤在各种温度和湿度下的电阻率 土壤电阻率对于接地系统的接地电阻有着显著的影响,得到准确的土壤参数是进行接地系统科学设计的基础。目前,牵引变电所在进行接地系统设计时,多将土壤看成均匀半无限大介质,按照单层土壤结构考虑,利用简化公式进行计算。 2 接地电阻允许值分析 牵引变电所接地电阻应满足设备对电位、接触电势、跨步电势和暂态过电压的要求,其大小应取决于土壤电阻率、入地短路电流和牵引回流的数值。 2.1 对地电位的要求 对地电位是电气设备发生接地故障时,接地设备的外壳、接地线、接地体等与零电位点之间的电位差。当运行中的电气设备发生接地故障时,接地电流将通过接地线和接地体,以半球面形状向地下流散。在距离接地体越近的地方,由于半球面较小故电阻较大,接地电流通过这里的电压降也较大,所以电位就高。在远离接地体的地方,由于半球面大而电阻就小,所以电位就低。 对地电位要求的接地电阻为R≤2 000/I,规范规定当I≥4 000 A时,可采用R≤0.5 Ω。对于大小不同的入地短路电流,接地电阻允许值见图2。 图2 对地电位允许的接地电阻值曲线 同时设计规范也指出，在高土壤电阻率地区,当牵引变电所的接地装置要求做到规定的接地电阻值在技术上、经济上极不合理时,允许将接地电阻值提高,但不应超过5 Ω,并在采取绝缘和隔离措施后，满足暂态过电压、跨步电势及接触电势的要求。 2.2 接触电势的要求 当人站在电极附近的地面上用手去接触发生接地故障的电气设备时,手脚之间承受的电位差为接触电势。接地短路电流经接地装置流向大地时,由于不同形状和不同埋深的电极会有不同形式的地表电位分别,最大接触电势出现的位置也不同,但一般都出现在电极附近。图3为某牵引变电所接触电势仿真曲线。 图3 接触电势仿真曲线 规范规定在短路电流和牵引回流经过地网时,牵引变电所最大接触电势允许值为 及 Ejh=50+0.05ρb 在发生接地短路或牵引回流时,最大接触电势不得大于最大允许接触电势,即 Emax=kjEg=kjIR≤Ejd(或Ejh) 由式可知接触电势要求的接地电阻为 R≤Ej/kjI 式中 Ejd——短路电流引起的接触电势； Ejh——牵引回流引起的接触电势； Emax——最大允许接触电势； ρb——土壤电阻率； I——短路入地电流； R——接地电阻； Kj——接触系数。 设牵引变电所面积为70 m×70 m,接地网采用50 mm×5 mm扁钢,埋深0.8 m,则 kj=knkdks=0.161×1.175×1.197=0.226 对于大小不同的入地短路电流、牵引回流、土壤电阻率,牵引变电所在最大接触电势条件下,接地电阻允许值见图4。 图4 最大接触电势条件下接地电阻允许值曲线 2.3 跨步电势的要求 当接地短路电流流过接地装置时,大地表面形成分布电位,在地面上水平距离为0.8 m的两点间的电位差,称为跨步电势。接地短路电流经接地装置流向大地时,由于不同形状和不同埋深的电极会有不同形式的地表电位分别,因此最大跨步电势出现的位置也不同,一般也出现在电极附近。图5为某牵引变电所跨步电势仿真曲线。 图5 跨步电势仿真曲线 规范规定在短路电流和牵引回流经过地网时,牵引变电所最大跨步电势允许值为 及Ekh=50+0.2ρb 在发生接地短路或牵引回流时,最大接触跨步不得大于最大允许跨步电势,即 Emax=kkEg=kkIR≤Ekd(或Ekh) 由式可知接触电势要求的接地电阻为 R≤Ek/kkI 式中 Ekd——短路电流引起的接触电势； Ekh——牵引回流引起的接触电势； Emax——最大允许跨步电势； Kk——跨步系数。 设牵引变电所面积为70 m×70 m,接地网采用50 mm×5 mm扁钢,埋深0.8 m,则 式中 L——接地网中接地体总长度； L1——接地网外缘边线总长； S——接地网的面积； d——接地网水平均压带的直径。 对于大小不同的入地短路电流、牵引回流、土壤电阻率,牵引变电所在最大跨步电势条件下,接地电阻允许值见图6。 图6 最大跨步电势条件下接地电阻允许值曲线 2.4 暂态过电压的要求 在发生短路时,由于接地电位升高使设备受到工频暂态电压反击,可能造成设备击穿或引起避雷器误动,所以应考虑短路电流非周期分量的影响,要求3～10 kV避雷器不应动作。 工频暂态电压反击要求的接地电阻为 R≤(U-Ug)/1.8I (Ω) 其中，U为避雷器直流1 mA参考电压,取65 kV；Ug为牵引供电系统额定电压,取27.5 kV。 牵引变电所目前多选用无间隙金属氧化物避雷器,牵引变电所低压侧为27.5 kV氧化锌避雷器,设计规范中没有对27.5 kV避雷器作出规定。参照上述要求计算,得到在不同短路电流下暂态过电压要求的接地电阻曲线如图7所示。 图7 暂态过电压要求的接地电阻曲线 3 降低牵引变电所接地电阻的措施 土壤电阻率较高将导致变电所接地电阻偏大,为满足变电所接地电阻设计要求及运行安全性考虑,提高变电所防雷水平,从经济最优化考虑,应采取切实可靠措施最大程度的降低变电所工频接地电阻值。下面介绍几种已在牵引变电所成功应用的几种降低接地电阻措施。 3.1 外引接地网法 当牵引变电所2 000 m以内有较低电阻率土壤时,可敷设外引接地极。引外接地体的形式多种多样,可根据变电所的具体情况考虑。如利用附近水源设置水下接地网,利用所外附近土壤电阻率较低的位置设置接地装置与主网连接等,以此来降低所内主接地网接地电阻值满足工程要求。 遂渝线遂宁南牵引变电所建在山坡上,土壤大部分为风化的泥岩。而山坡下多水田及河沟,实施中采用2根水平接地体将变电所地网和外引接地极连接起来,成功地降低了该变电所地网的工频接地电阻。需要注意的是,外引连接线埋深要达到1.2 m以下,这样既不影响农田的耕作,也使接地体免遭破坏。 3.2 深井式接地极法 当地下较深处有土壤电阻率较低的地质结构时,可用深井式接地极。把平面地网做成立体地网,利用下层低电阻率的地层来降低接地电阻。采用深井接地后降低接地电阻及改善电位和电压分布的作用主要是分流。土壤电阻率随着深度变化则应考虑非均质土壤模型,工程设计中一般用双层模型来简化实际的多层土壤模型,计算结果非常近似于实际的多层土壤,能够满足安全接地设计要求。 采用深井式接地极法,应尽可能利用土壤电阻率低的地下水层,起到降阻作用；应将地网的垂直接地极加大到足以增加接地网电容的长度,从而达到降阻的目的；为减少屏蔽,最好将深井设置在牵引变电所接地网外,或连接在接地网的四周；应利用勘测队在牵引变电所钻探时留下的钻孔作为深井使用。南昆线田林牵引变电所就是应用深井式接地极法,使接地电阻到达了要求。 3.3 深井管内爆破法 深井爆破接地极是利用人工爆破使地下岩石产生一定数量的裂缝,贯通岩石中固有的裂隙,将所有与接地极连通的缝隙用低电阻率材料进行机械加压填充,从而改善接地极周围土壤的电阻率分布和散流性能。深井爆破接地极不但可以利用常规深井接地极降阻的有利因素,而且利用人工爆破使地下岩石产生的裂缝,通过填充低电阻率材料,在地下较大范围的岩石内形成一个网状、向外延伸的散流带。从整体看产生了一个低电阻率区域,并加强了接地极与土壤(岩石)的接触,从而大幅度增大接地极的等效直径,改善接地极周围土壤的电阻率分布,以及接地极和土壤的散流性能。 深井管内爆破法应用在裂隙较多、土壤干燥或岩石地区,如固结坚硬的沉积岩、岩浆岩、变质岩地区,硬度稍差的各种砂岩、片岩地区。当土壤干燥时它们的电阻率极高,在进行深井爆破时容易形成较稳定的裂缝,所以这些裂缝网用低电阻率材料填充后,形成一个明显的低电阻率区域的散流通道,使接地极有很好的接地降阻作用。内昆线梅花山牵引变电所应用深井管内爆破法,在牵引变电所的4个角部各打15 m深井进行爆破并灌入降阻剂,使接地电阻达到了要求。 3.4 电解地极法 电解接地的原理是在地中水平敷设或垂直敷设金属管道,在管道中加入电解化学物质,利用空气或土壤的潮气,与管道中的化学物质反应产生电解溶液,电解溶液通过管道过滤孔向周围土壤渗透,提高土壤的电导率,降低电极与土壤的接触电阻,在金属管道外部采用降阻材料回填,增大电解地极,具有良好膨胀性、吸水性、渗透性和防腐性,可以深入岩土形成树根网状,增大泄流面积,降低散流电阻,同时保护电解地极免遭腐蚀,从而降低变电所的接地电阻。 使用该方法降阻一般结合水平外延接地降阻法使用,即在牵引变电所的外延部分使用。如水柏线茅草坪牵引变电所采用6支电解地极埋设在变电所周围并与其地网连接,使接地电阻达到了要求。 4 结论 变电所接地电阻允许值通常由接地设计提出,作为施工验收和运行维护的技术指标,其大小应满足对地电位、接触电势、跨步电势和暂态电压中的最小值要求。对于大电流高地阻牵引变电所,在采取降阻措施非常困难或费用很高时,可积极采用措施,合
介绍两种降阻接地方法计划在电力系统中，接地是一项重要的安全措施，用于确保系统操作人员的安全以及设备的正常运行。
虽然接地对于电力系统的正常运行至关重要，但在一些情况下，接地电阻可能会较高，导致系统不稳定或无法正常工作。
为了解决这个问题，人们开发了不同的降阻接地方法。
下面将介绍两种常见的降阻接地方法计划。
第一种降阻接地方法计划是改善接地电阻的地网设计。
地网是将地下导体与接地点连接起来的网络。
一个好的地网设计能够有效地降低接地电阻。
以下是改善接地电阻的地网设计的几个重要考虑因素：1.地网布置：地网应该以足够的密度布置在需要接地的区域内。
长而薄的接地导体将带来较高的接地电阻。
因此，适当增加地网的导体长度和数量可以降低接地电阻。
2.地网材料：选择导电性好的材料，如铜或镀铜的钢材作为地网导体。
这些材料具有较低的电阻，能够有效地降低接地电阻。
3.地网深度：为了降低接地电阻，地网导体应尽可能深地埋设。
通常，较浅的埋深会增加接地电阻，因为浅土层具有较高的电阻。
通过增加地网导体的埋深，可以有效地减少接地电阻。
4.电极设计：地网电极的设计也对接地电阻的降低起着重要作用。
使用适当尺寸和形状的接地电极，可以提高电极与土壤之间的接触面积，从而降低接地电阻。
第二种降阻接地方法计划是使用降阻剂来降低接地电阻。
降阻剂是添加到土壤中的化学物质，能够提高土壤的导电性，并降低接地电阻。
以下是使用降阻剂降低接地电阻的几个关键点：1.选择合适的降阻剂：根据土壤类型和特性选择合适的降阻剂。
不同类型的土壤对降阻剂的响应不同，因此需要根据具体情况选择适合的产品。
2.降阻剂施用方法：降阻剂可以通过浇洒、注入或直接喷洒在土壤中。
施用方法应根据地区土壤特点和接地点情况决定。
3.降阻剂性能监测：使用降阻剂的接地系统需要监测其性能，以确保接地电阻降低到可接受的范围。
对降阻剂的性能进行定期检查，并在需要时进行补充。
以上是两种常见的降阻接地方法计划。
改善接地电阻的地网设计和使用降阻剂都是有效降低接地电阻的方法。
几种降低接地电阻的方法接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。
接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。
目前，弱电系统普遍采用计算机控制，对接地和抗干扰的要求更高，这样对系统的接地安装也提出了更高的要求，在保证接地装置的同时，还应降低土壤的电阻率。
1 化学处理法化学处理法就是往原有土壤中加入化学品以降低其电阻率的方法，最常见和较经济的是加入普通食盐（NaCl），加入的方法有层迭法和灌注法两种。
化学处理法可使接地电阻在砂质土壤内减到1/6～1/3，在砂质粘土内减到2/5～1/3，其接地电阻受温度、湿度的影响不大。
但化学品对接地体有一定的腐蚀作用，其加工有效期一般保持2 年，也就是每2 年需补充一次食盐，补充量为首次的一半。
1.1层迭法层迭法是在每根接地体的周围挖一个直径0.5 m 的圆坑，坑的深度约为接地体长度的1/3（不包括接地体上端的深度），交替铺6 层～8 层的土壤和食盐，每层土厚约10 cm，盐厚约2～3 cm，逐层夯实并浇水。
每根管的用盐量约30 kg～40 kg，浇水量可按约1 kg 食盐1 kg～2 kg 水计算。
如为带型或线型接地体，则应挖一个0.5 m 宽的沟，沟的深度（包括埋深）不小于1 m，在沟底交替铺两层食盐和土，每层土的厚度、盐的厚度同上所述，逐层夯实浇水，装上接地体以后再在接地体上交替铺4 层盐和土，每层夯实浇水。
1.2 灌注法灌注法是在接地体数量较多时为节省挖土工作量而采用的，只适用钢管接地体。
先在接地体上，每20 cm 长度上钻直径为1 cm 的小孔5 个～6 个，钻孔位置应错开呈梅花形。
将管型接地体打入地下后，再用饱和食盐溶液（1 kg 食盐溶于1 kg～2 kg 水中）灌入管内，每根管约需20 kg～40 kg。
事后管口用木塞堵住。
2 换土法换土法是将接地体周围原有的土壤取走，换上比原来土壤电阻率小4/5～9/10 的土壤，然后分层夯实。
关于Kinsuka220kV变电站土壤电阻率分析及接地降阻措施孙东东发布时间：2021-07-28T12:05:21.887Z 来源：《基层建设》2021年第14期作者：孙东东[导读] “一带一路”项目：新建220kV Kinsuka变电站、2段220kV架空线路、30kV老Kinsuka变电站改造和其所属的配网工程。
中机国能电力工程有限公司上海 200333摘要：“一带一路”项目：新建220kV Kinsuka变电站、2段220kV架空线路、30kV老Kinsuka变电站改造和其所属的配网工程。
本文就新建220kV Kinsuka变电站土壤电阻率进行简要分析，并对高土壤电阻率变电站接地降阻措施进行分析。
关键词：高土壤电阻率；对称四极电测深法；温纳等距四极法；接地电阻；降阻措施引言刚果（金）民主共和国Kinsuka 220 kV变电站及其配网工程进行岩土工程详细勘察。
项目含新建220kV Kinsuka变电站、2段220kV架空线路（合计2.9公里）、30kV老Kinsuka变电站改造和其所属的配网。
新的变电站连接宗戈水电站-金苏卡的输电线路，项目完成后将在很大程度上缓解金沙萨电力供应紧缺局面，为其发展经济，创造就业和改善民生提供动力。
根据变电站区域勘察报告，该区域为属于高土壤电阻率，部分测点电阻率大于5000Ω·m。
设计的主接地网接地电论要求不大于4Ω，这就要求我们必须采取措施将接地电阻值降到4Ω以下。
1 电阻率及接地土壤电阻率作为土壤导电能力的一个重要指标，直接影响接地装置接地电阻的大小、地网点位分布、接触电压和跨步电压等。
为了合理设计接地装置，必须对土壤电阻率进行实测。
土壤电阻率与地层深度的变化规律是选择接地装置形式和尺寸的主要依据。
电阻数值与土壤的结构、密实度、湿度及其含有的电解质有关。
接地网对变电站的安全稳定运行有至关重要的作用：1）确保人身安全，降低对人身电击的危害，包括跨步电压和接触电压；2）降低对低压设备的冲击和对信息系统的干扰，比如：计算机、通讯设备等；3）承接接地故障短路电流。
接地降阻措施引言在电气系统中，接地是一项十分重要的安全措施。
正确的接地设计和操作可以保护人身安全，预防设备损坏，并提高系统的可靠性。
然而，有时会出现接地电阻较高的情况，可能会导致电气故障或电击事故的发生。
为了降低接地电阻，我们需要采取一些措施来改善接地系统的性能。
接地电阻的影响因素接地电阻是指接地系统中的电阻值。
接地电阻的大小直接影响着系统的安全性和可靠性。
以下是影响接地电阻的几个因素：1.接地电极的材料和尺寸：使用材料的导电性和尺寸的大小会影响接地电阻的值。
通常，铜和铝是常用的接地材料，因为它们具有良好的导电性能。
2.地壤电阻率：地壤电阻率是指地壤本身的电阻率。
土壤类型、含水量、温度等因素都会影响地壤电阻率的值。
低电阻率的地壤可以降低接地电阻。
3.接地电极的布置方式：不同的接地布置方式会影响接地电阻的大小。
例如，竖向接地电极常常具有较低的接地电阻。
4.接地系统的连通性：接地系统的连通性指的是接地电极之间的连接性。
连接电极可以提供更低的接地电阻。
接地降阻措施为了降低接地电阻，我们可以采取以下几种措施：1. 增大接地电极尺寸增大接地电极的尺寸可以增加接地系统的导电面积，从而降低接地电阻。
常见的增大接地电极尺寸的方法有：•增大接地电极的长度或直径•增加接地电极的数量2. 选择合适的接地材料选择合适的接地材料可以提高接地系统的导电性，进而降低接地电阻。
铜和铝是常用的接地材料，因为它们具有良好的导电性能。
与使用较差导电性的材料相比，使用合适的接地材料可以明显降低接地电阻。
3. 优化接地电极的布置方式合理布置接地电极可以提高接地系统的连通性，从而降低接地电阻。
以下是几种常见的接地电极布置方式：•竖向接地电极布置：竖向接地电极将接地电极埋入地下，可以提供较低的接地电阻。
•网状接地电极布置：网状接地电极由多个接地电极组成，可以增加接地系统的导电面积，从而降低接地电阻。
•环状接地电极布置：环状接地电极由一条导线或导体形成，可以提供较大的接地面积，从而降低接地电阻。
变电站接地网工频接地电阻的设计计算（上）摘要：本文通过对现有常用变电站接地设计计算方法的论述，针对目前我国电力行业标准中关于变电站接地网接地电阻的设计计算中所存在的问题，指出了现有计算方式中基于单层均匀土壤环境下，边缘闭和接地网进行计算的局限性，以及复杂土壤环境下设计计算的结果与工程实际施工的结果产生较大误差的原因。
本文通过对各种设计计算方法的整理，通过近50个变电站的接地网接地电阻的设计计算值与实施后测试结果的验证，提出了一种较为简单可行的对变电站在两层土壤环境下的深井接地的计算方法。
关键词：变电站接地深井接地设计计算1、变电站接地参数的计算方法变电站的接地参数包括接地电阻、接触电压、跨步电压、网孔电压及接地网上面的地表电位分布等。
计算一般是基于如下原始参数进行的：A、接地系统的形状、尺寸布置图；B、接地系统所处土壤的特性（土壤电阻率及分层情况）；C、注入接地系统的电源特性，如电源的频幅值及波形。
接地系统接地参数的计算方法可以分为两类，一类是采用经验公式进行估算，另一类则是采用数值计算方法进行比较精确的计算。
2、接地参数的经验公式计算采用简单的经验公式分析接地系统的接地参数是个重标准推荐的发变电站接地系统设计的方法。
如IEEE的变电站接地安全导则及发变电站接地标准、我国电力行业接地标准等。
采用简单的经验公式来进行发变电站接地系统的设计，其各种经验公式是基于对接地系统的近似处理，采用理论分析、数值计算及模拟试验分析得到的。
采用简单的经验公式计算接地网的接地电阻都是基于如下的近似处理得到的：A、将接地装置的几何形状进行适当的改变，以便于进行数学分析。
如将水平接地网用实心圆盘来代替，然后进行适当的修正，以考虑接地网的实际结构；在我国接地标准中推荐的接地网接地电阻的计算公式则是根据圆盘和圆环的接地电阻理论公式用线性内插法分析得到的。
B、假设电流在接地系统的所有接地导体上均匀分布，这与实际情况相差较远。
