齿轮的测量方法嘿，朋友们！今天咱来聊聊齿轮的测量方法，这可真是个有趣又重要的事儿呢！你看那齿轮，就像一个个小小的魔法轮子，带动着各种机器转动。
那要怎么测量它们呢？这可得有点小窍门。
咱先说说最简单的，用尺子量量直径呗。
就好像你量自己的腰围一样，把尺子轻轻一搭，嘿，直径就出来啦！但这只是第一步哦，可别小瞧了这小小的齿轮。
然后呢，咱得看看它的齿数。
这就像数星星一样，得一颗一颗仔细数清楚。
要是数错了，那可就闹笑话啦！这齿数可是决定齿轮很多特性的关键呢。
还有啊，齿距也很重要呢！这就好比是齿轮的“步长”，每个齿之间的距离得量准确咯。
你想想，要是步长都不一样，那齿轮还能好好工作吗？肯定不行呀！再来就是齿形啦，这可有点像看人的脸一样，得仔细端详。
看看这齿形是不是标准，有没有啥缺陷。
要是有个“歪瓜裂枣”的齿，那可不行哦。
测量齿轮就像是给它们做一次全面的体检。
咱得认真对待，不能马虎。
就像医生给病人看病一样，稍有疏忽可能就会出大问题呢。
你说，要是齿轮没测量好，装到机器里会咋样？那肯定是“噼里啪啦”乱响，说不定还会出故障呢！那损失可就大啦！所以啊，测量齿轮可真是个精细活儿。
咱得有耐心，还得细心。
就像绣花一样，一针一线都不能马虎。
想象一下，要是咱能把齿轮测量得特别准确，那机器就能顺畅地工作，为我们创造价值。
这多有成就感呀！总之呢，齿轮的测量方法虽然不复杂，但每一步都很关键。
咱可不能掉以轻心。
要把每个齿轮都当成宝贝一样，好好测量，好好对待。
这样，它们才能在自己的岗位上发挥最大的作用呀！这就是我对齿轮测量方法的看法，你们觉得呢？。
齿轮测绘的步骤和技巧齿轮测绘是一种用于测量和绘制齿轮几何参数的技术。
通过齿轮测绘，可以准确地了解齿轮的尺寸、齿形、齿间隙等关键参数，从而进行齿轮的生产、加工和组装。
1.准备工作：首先需要准备一套齿轮测绘仪器，例如测量仪、投影仪、光栅尺等。
同时需要准备一套参考标准，包括齿轮测绘标准和检验规范。
2.精确测量：使用合适的测量仪器对齿轮进行精确测量。
首先测量齿轮的基本尺寸，包括齿轮直径、模数、压力角等。
然后测量齿轮的齿数和模数，可以采用光栅尺或齿轮测量仪进行。
3.测量齿形：齿形是齿轮的一个关键参数，可以通过投影仪进行测量。
将齿轮放在投影仪上，使用透明标尺轮廓描线法，将齿轮的齿形投影在投影屏上，然后使用目镜检查齿轮的齿形是否符合要求。
如果齿形有误差，可以采取修正措施。
4.校核测量：测量完齿形后，需要对测量结果进行校核。
可以随机选择几个点进行二次测量，并与初次测量结果进行比对。
如果测量结果相差不大，说明测量准确。
5.绘制齿轮图：将测量结果绘制成齿轮图，包括齿轮的齿形图、齿轮的几何参数图等。
可以使用CAD软件进行齿轮图绘制，确保图纸准确无误。
6.检验和调整：绘制齿轮图后，需要进行齿轮的检验和调整。
通过对齿轮图的比对，可以发现齿轮的偏差和误差，并采取相应的措施进行调整，确保齿轮的质量。
1.选择合适的测量仪器：齿轮测绘需要使用各种精密测量仪器，因此要选择合适的仪器，并进行校准和维护，以确保测量结果的准确性。
2.注意测量方法：齿轮测绘需要采用合适的测量方法和技术。
例如，测量齿形时可以使用投影仪，而测量齿距可以使用光栅尺等。
3.注意测量环境：齿轮测绘需要在稳定的环境中进行，避免震动和干扰对测量结果的影响。
同时还需注意气温、湿度等因素对测量结果的影响。
4.针对不同的齿轮种类采用不同的测量方法：不同类型的齿轮测绘方法是不同的，例如直齿轮和斜齿轮的测量方法不同，需要根据具体情况进行选择。
5.注意测量结果的分析和校准：测量结果要进行分析和校准，比对测量结果与标准值之间的差异，并进行合理的调整和修正。
齿轮的英制模数公式1、公制齿轮用模数表示齿形大小，英制齿轮用径节表示。
2、标准公制齿轮压力角为20度，标准英制齿轮压力角为15度。
3、公制齿轮齿形显得较为矮胖，英制齿轮齿形显得较为高瘦使用径节（DP）制齿轮的有英国和美国。
英国的径节制齿轮压力角α＝20度，齿顶高系数f＝1，径隙系数c＝0.25 美国的径节制齿轮比较复杂。
压力角α有14.5度、17.5度、20度、22.5度，齿顶高系数f=1，径隙系数c＝0.188（DP＜20）或c＝0.2（DP＞20）2、d=z/DPda=(z+2)/DPdf=(z-2.5)/DP3、m=25.4/DP其实只要将我们使用的公式之中的模数M用25.4/DP代入其中基本就可以了，所要注意的是径节齿轮制换成模数后，模数数值基本上不是我们的常规模数数值系列，另外齿轮的齿顶高系数、顶隙系数也不是我们常用的数值。
4、“模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。
模数是模数制轮齿的一个最基本参数。
模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。
模数系列标准是根据设计、制造和检验等要求制订的。
对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。
对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。
对於刀具，则有相应的刀具模数mo等。
标准模数的应用很广。
在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。
它对上述零件的设计、制造、维修等都起著基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。
径节是分度圆直径每英寸长度的圆周上所分布的齿数, 计算式为DP=z/d z/英寸。
与模数的换算关系DP＝25.4/（m）公制齿轮和英制齿轮的区别是：1、公制齿轮用模数表示齿形大小，英制齿轮用径节表示。

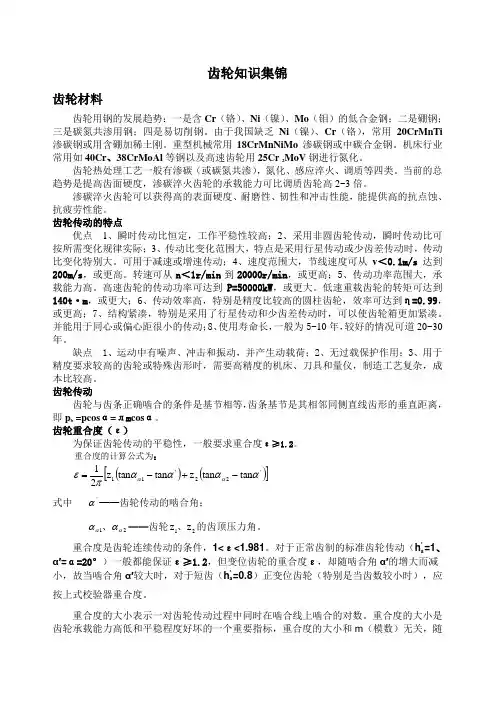

齿轮知识集锦齿轮材料齿轮用钢的发展趋势：一是含Cr （铬）、Ni （镍）、Mo （钼）的低合金钢；二是硼钢；三是碳氮共渗用钢；四是易切削钢。
由于我国缺乏Ni （镍）、Cr （铬），常用20CrMnTi 渗碳钢或用含硼加稀土刚。
重型机械常用18CrMnNiMo 渗碳钢或中碳合金钢。
机床行业常用如40Cr 、38CrMoAl 等钢以及高速齿轮用25Cr2MoV 钢进行氮化。
齿轮热处理工艺一般有渗碳（或碳氮共渗），氮化、感应淬火、调质等四类。
当前的总趋势是提高齿面硬度，渗碳淬火齿轮的承载能力可比调质齿轮高2~3倍。
渗碳淬火齿轮可以获得高的表面硬度、耐磨性、韧性和冲击性能，能提供高的抗点蚀、抗疲劳性能。
齿轮传动的特点优点 1、瞬时传动比恒定，工作平稳性较高；2、采用非圆齿轮传动，瞬时传动比可按所需变化规律实际；3、传动比变化范围大，特点是采用行星传动或少齿差传动时，传动比变化特别大。
可用于减速或增速传动；4、速度范围大，节线速度可从v ＜0.1m/s 达到200m/s ，或更高。
转速可从n ＜1r/min 到20000r/min ，或更高；5、传动功率范围大，承载能力高。
高速齿轮的传动功率可达到P=50000kW ，或更大。
低速重载齿轮的转矩可达到140t ·m ，或更大；6、传动效率高，特别是精度比较高的圆柱齿轮，效率可达到η=0.99，或更高；7、结构紧凑，特别是采用了行星传动和少齿差传动时，可以使齿轮箱更加紧凑。
并能用于同心或偏心距很小的传动；8、使用寿命长，一般为5~10年，较好的情况可道20~30年。
缺点 1、运动中有噪声、冲击和振动，并产生动载荷；2、无过载保护作用；3、用于精度要求较高的齿轮或特殊齿形时，需要高精度的机床、刀具和量仪，制造工艺复杂，成本比较高。
齿轮传动齿轮与齿条正确啮合的条件是基节相等，齿条基节是其相邻同侧直线齿形的垂直距离，即pb =pcos α=лm cos α。
