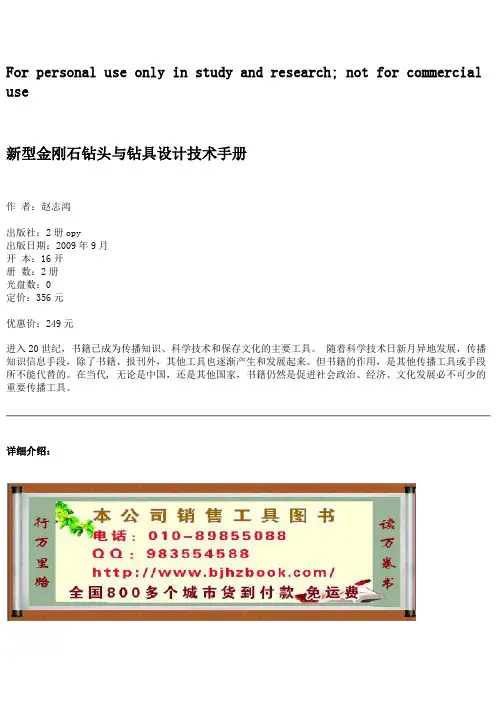

For personal use only in study and research; not for commercial use新型金刚石钻头与钻具设计技术手册作者：赵志鸿出版社：2册opy出版日期：2009年9月开本：16开册数：2册光盘数：0定价：356元优惠价：249元进入20世纪，书籍已成为传播知识、科学技术和保存文化的主要工具。

随着科学技术日新月异地发展，传播知识信息手段，除了书籍、报刊外，其他工具也逐渐产生和发展起来。

但书籍的作用，是其他传播工具或手段所不能代替的。

在当代, 无论是中国，还是其他国家，书籍仍然是促进社会政治、经济、文化发展必不可少的重要传播工具。

详细介绍：第一章车前加工新工艺新技术第一节普通车刀一、焊接式车刀二、机夹式车刀三、可转位车刀第二节成形车刀一、成形车刀的种类和用途二、成形车刀的几何角度三、成形车刀的廓形设计四、成形车刀加工圆锥零件时的误差分析五、成形车刀的使用六、成形车刀的重磨第二章孔加工与螺纹新工艺新技术第一节麻花钻一、麻花钻的结构二、麻花钻的几何参数三、标准麻花钻的修磨与群钻第二节铰刀一、铰刀的种类和结构二、铰削过程的特点三、圆柱铰刀设计要点四、铰刀的几何参数第三节深孔加工一、深孔加工的特点二、外排屑深孔钻三、喷吸钻第四节孔加工复合刀具简介一、孔加工复合刀具的分类二、孔加工复合刀具的特点第五节螺纹刀具一、按切削法加工的螺纹刀具二、按滚压法加工的螺纹刀具新型金刚石钻头与钻具设计技术手册第三章铣削加工新工艺新技术第一节铣刀的类型一、按用途和结构特点分类二、按铣刀齿背形状分类第二节铣刀的几何参数及铣削要素一、铣刀的几何参数二、铣削要素三、切削层参数第三节铣削方式一、逆铣与顺铣二、对称铣削与非对称铣削第四节铣刀的结构一、尖齿铣刀的结构特点与应用二、硬质合金面铣刀第五节铣刀的重磨第四章拉削加工新工艺新技术第一节拉削特点和拉刀种类及用途一、拉削加工的特点二、拉刀的种类及用途第二节拉刀的组成及几何参数一、拉刀的组成二、拉刀的几何参数第三节拉削方式一、分层式拉削二、轮切分块拉削三、综合拉削第四节拉刀的合理使用一、防止拉刀断裂及刀齿损坏二、消除拉削表面缺陷三、控制工件孔径尺寸与形状四、提高拉刀重磨质量新型金刚石钻头与钻具设计技术手册第五章特种加工新工艺新技术第一节电火花成形加工一、电火花成形加工的基本原理：二、电火花成形加工的应用和特点三、电火花成形加工的基本规律：第二节电火花线切割加工一、电火花线切割加工的原理二、电火花线切割加工的应用和特点三、电火花线切割加工的基本规律第三节电解加工一、电解加工的原理二、电解加工的特点和应用第三节超声波加工一、超声波加工的原理：二、超声波加工的特点和应用：新型金刚石钻头与钻具设计技术手册金刚石钻头与钻具设计概论第一章金刚石钻头概述第一节金刚石钻头分类一、按用途分类二、按金刚石镶嵌形式分类三、按金刚石磨料分类第二节地质矿山金刚石钻头系列品种一、我国地质矿山钻头品种代号二、单管金刚石钻头三、普通双管金刚石钻头四、绳索取心金刚石钻头五、底喷式金刚石钻头六、金刚石全面钻头七、水力反循环金刚石钻头八、新型金刚石切磨材料钻头九、经济钻头十、特种专用金刚石钻头第三节石油金刚石钻头一、石油金刚石全面钻头二、石油金刚石取心钻头第四节大直径工程地质金刚石钻头一、工程地质金刚石钻头系列二、大直径工程地质金刚石钻头品种第五节薄壁金刚石工程钻头一、薄壁金刚石钻头的用途二、薄壁金刚石钻头规格系列三、薄壁金刚石钻头及其连接新型金刚石钻头与钻具设计技术手册第二章岩石可钻性分级第一节孕镶金刚石钻头参数设计依据第二节现行岩石可钻性分级法评估一、岩石可钻性的发展历程二、现行岩石可钻性分级法种类三、现行岩石可钻性分级法的不足第三节岩石、值与可钻性分级一、岩石对金刚石的磨损性岩石值二、岩石对钻头胎体的磨损性岩石值第四节岩石、值与岩粉研磨能力的关系讨论第三章岩石、值钻头参数钻头性能间的关系第一节钻头性能与钻头参数的关系第二节岩石、值与钻头金刚石参数的关系一、岩石、值与钻头金刚石粒度的设计二、岩石、值与钻头金刚石浓度的设计第三节岩石、值与钻头胎体耐磨能力的关系第四节岩石、值与钻头胎体包镶强度的关系第四章金刚石钻头的设计第一节金刚石钻头的唇部造型第二节金刚石钻头胎体性能与岩石物理力学性质的关系一、胎体硬度二、胎体抗冲蚀性三、胎体耐磨性四、胎体的热性能五、胎体的抗冲击韧性六、胎体的抗弯强度七、胎体的密度八、胎体对金刚石的包镶能力第三节金刚石钻头胎体中金刚石参数的设计一、金刚石在胎体中的浓度密度二、金刚石的粒度三、金刚石的质量四、金刚石的出刃五、金刚石在胎体上的排列六、金刚石在钻头保径层的排列第四节金刚石钻头的水路系统一、钻头的水力学参数二、钻头的水路设计新型金刚石钻头与钻具设计技术手册第五章金刚石钻具设计第一节金刚石绳索取心钻探的发展与演进一、金刚石绳索取心钻探的发展二、金刚石绳索取心钻探的演进第二节金刚石绳索取心钻具的功能第三节金刚石绳索取心钻具的结构一、绳索取心钻具双管总成二、绳索取心钻具打捞器总成三、绳索取心钻杆四、绳索取心金刚石钻头第四节绳索取心钻具规格系列第五节金刚石绳索取心钻探工艺一、钻探准备工作二、绳索取心钻具的组装、检查与调整三、金刚石绳索取心钻进工艺参数四、绳索取心操作要领五、钻具的维护保养六、常见故障及排除方法第六节不提钻换钻头钻具第七节附属设备及工具一、钻杆夹持器二、+ - 拧管机三、绳索取心绞车四、提引器第六章钻具其它设计第一节钻柱一、钻柱的工作状态二、钻柱的受力分析三、钻具的组合第二节钻具用钢及其化学成分第三节常用普通钻具的规范与性能一、钻杆二、钻铤三、方钻杆四、转换接头第四节特殊用途的钻具一、加重钻杆二、铝合金钻杆三、带吊卡槽和卡瓦槽的钻铤四、螺旋钻铤五、无磁钻铤六、方钻铤七、偏重钻铤八、高抗扭钻杆接头九、柔性钻铤新型金刚石钻头与钻具设计技术手册电镀金刚石钻头与钻具新工艺新技术第一章电镀钻头原理第一节基本定律一、两类导体二、法拉第定律三、溶液的电导率四、离子的电迁移与电极反应第二节无电流通过时金属与溶液间的界面状态一、双电层二、电极电位三、标准电极电位第三节电极的极化一、槽电压二、极化曲线三、电极过程四、电化学极化五、浓差极化六、氢的过电位七、金属的阳极钝化第二章电镀沉积层及影响因素第一节电镀沉积机理第二节阴极表面的钝化第三节电镀液对沉积层的影响一、电镀液对电镀层质量的影响二、有机添加剂的影响第四节电镀参数对沉积层的影响一、电流密度二、电解液的温度三、电解液的搅拌四、氢对沉积层的影响五、阴极镀前处理新型金刚石钻头与钻具设计技术手册第三章低温电镀镍钴胎体人造金刚石孕镶钻头与钻具新工艺新技术第一节胎体金属与沉积第二节镀液组成第三节钻头试验一、钻头技术规格二、钻头试验情况三、钻头磨损特征第四节结论第四章低温电镀镍锰胎体人造金刚石孕镶钻头与钻具新工艺新技术第一节概述第二节钻头胎体磨损的分析第三节钻头试验一、钻头性能技术规格二、钻进规程参数及钻头经济技术指标三、钻头试验第四节镍锰胎体钻头对地层的适应性第五节钻头评论与结语一、钻头评论二、结语第五章坚硬致密弱研磨性“打滑”地层电镀钻头与钻具新工艺新技术第一节“打滑”地层与钻头打滑第二节攻克“打滑”地层的途径一、降低钻头胎体的耐磨性二、改变钻头底唇形状第三节钻头试验一、电镀钻头性能规格二、电镀钻头试验规范与经济效果三、电镀钻头试验情况第四节钻头评论与改进一、钻头评论二、钻头改进第六章电镀金刚石钻头与钻具质量指标测试第一节电镀钻头抗压强度与测试一、中硬地层所要求的钻头抗压强度二、坚硬致密“打滑”地层所要求的钻头抗压强度三、电镀钻头抗压强度测试四、测试结果与分析五、钻头钢体的强化处理第二节电镀钻头结合强度及其测试一、金刚石钻头结合强度的确定二、电镀钻头结合抗拉强度的测试三、试验结果与分析第三节电镀钻头抗扭强度及其测试一、金刚石钻头抗扭强度的确定二、电镀钻头抗扭强度的测试三、试验结果与分析第四节电镀钻头适应耐磨性的经济指标及其测试一、实验室台架磨损试验二、试验设备三、试验方法新型金刚石钻头与钻具设计技术手册第七章电镀绳索取心钻头与钻具应用第一节电镀绳索取心孕镶钻头的应用效果一、一般情况二、湖北一队应用效果三、山东三队应用效果第二节如何使用电镀绳索取心钻头一、电镀绳索取心钻头特点二、钻头初磨三、钻进压力、给进深度与钻头寿命关系四、钻头转速、小时效率与钻探成本的关系五、关于钻头急剧磨损第三节结语第八章复合片电镀钻头与钻具新工艺新技术第一节复合片电镀钻头的制造原理第二节复合片电镀钻头的制造工艺一、钻头钢体与模具二、钻头钢体镀前处理三、电镀工艺第三节复合片安装应注意的几个问题一、复合片的选择二、复合片的安装间隙三、复合片的安装角度四、复合片在钻头上的布置第四节复合片钻头的保径第五节复合片电镀钻头强度检测与试验一、复合片电镀钻头室内强度检测二、复合片电镀钻头野外生产试验第六节结论第七节生产试验新型金刚石钻头与钻具设计技术手册第九章低温电铸复合片+-及其石油取心钻头与钻具的研制第一节低温电铸复合片一、电铸复合片的研制二、电铸复合片室内测试第二节电铸复合片取心石油钻头一、复合片钻头碎岩机理二、复合片钻头的负前角三、复合片的旁通角四、复合片的出露高度五、复合片钻头的内外保径六、复合片切削块在钻头上的布置七、钻头底唇防冲蚀的措施第三节电铸复合片钻头试验一、目前我国石油取心钻头现状二、电铸复合片取心钻头生产试验三、电铸复合片取心钻头的使用第四节结论第五节低温电铸复合片性能检测与试验报告一、低温电铸复合片抗冲击韧性测试报告二、一种新型电镀金刚石复合片试样抗剪性能测试报告三、电镀金刚石复合片+ 耐磨性试验新型金刚石钻头与钻具设计技术手册第十章脉冲电镀钻头与钻具新工艺新技术第一节脉冲电镀基本理论一、脉冲电镀的特点二、电极溶液界面双电层-三、阴极极化和扩散层.四、脉冲电镀的简单原理五、电结晶的形态和过电位-/第二节脉冲电参数选择原则-/-一、脉冲宽度和脉冲间隔的选择-/-二、电化学反应速度和脉冲电流密度的选择-/第三节脉冲镀层性能-一、脉冲镀层的结合力-二、脉冲镀层的机械性能-第四节脉冲与直流01 + 2合金镀层性能比较-/一、结合强度比较-/二、沉积速度比较-三、硬度和耐磨性比较-第五节脉冲电镀01 + 2合金镀层--一、01 + 2镀层的2含量--二、01 + 2合金镀层硬度-第六节脉冲电镀钻头电镀工艺-/一、镀前处理-/二、金刚石预处理-/三、脉冲电参数四、镀后处理新型金刚石钻头与钻具设计技术手册金刚石钻头与钻具粘结新工艺新技术第一章概述第二章常见的金属粘结剂一、青铜基粘结剂二、白铜基粘结剂三、黄铜基粘结剂四、铜基粘结剂五、钴基粘结剂六、铁基粘结剂七、镍基粘结剂八、钨基碳化钨基胎体合金九、铝基粘结剂第三章粘结剂中元素的行为第一节铜+在粘结剂中的行为第二节锡-.在粘结剂中的行为第三节锌/.在粘结剂中的行为第四节铝01在粘结剂中的行为第五节铁23在粘结剂中的行为第六节钴4在粘结剂中的行为第七节镍56在粘结剂中的行为第八节锰7.在粘结剂中的行为第四章骨架材料元素和化合物第一节碳化物骨架材料第二节难熔金属元素骨架材料第五章碳化物形成元素的行为第一节铬8的行为第二节钨9的行为第三节钛:6的行为新型金刚石钻头与钻具设计技术手册第六章特种作用金属和非金属元素的行为第一节镧和铈的行为一、稀土在金刚石工具中应用研究的晚近工作表明稀土元素有以下几点对金刚石工具有益的特异作用：二、在基粘结剂中加入稀土的尝试+四、稀土元素前期在金刚石工具中的应用情况及前景2五、小结3第二节硅.1的行为3第三节硼4的行为新型金刚石钻头与钻具设计技术手册几种典型金刚石钻头与钻具设计制造新工艺新技术第一章孕镶金刚石钻头结构参数选择原则第一节钻头组成第二节胎体唇面形状第三节胎体工作层56+第四节金刚石品级和粒度562第五节金刚石浓度562第六节钻头保径563第七节水路系统563第二章热孕镶金刚石钻头与钻具基本制造工艺567第一节工艺流程567第二节模具与钢体设计56一、石墨模具56二、钢体外径56第三节胎体配方56一、骨架成分56二、粘结成分56第四节装料计算56一、工作层装料计算56二、非工作层粉料计算56第五节加热- 加压烧结56一、热压设备56二、热压参数5+6第三章高效率孕镶金刚石钻头与钻具设计制造新工艺新技术5++第一节高效率孕镶金刚石钻头胎体设计5++第二节高效率孕镶金刚石钻头的金刚石参数设计第三节高效率孕镶金刚石钻头的室内试验第四节高效率孕镶金刚石钻头的现场使用情况第五节高效率孕镶钻头与普通钻头的成本与效益分析第四章大口径热压工程孕镶金刚石钻头与钻具设计制造新工艺新技术第一节大口径热压工程钻头的石墨模具设计第二节钻头钢体与石墨模具间隙设计第三节大口径热压钻头的配方设计第四节大口径钻头的热压烧结工艺新型金刚石钻头与钻具设计技术手册第五章弱包镶防打滑金刚石钻头与钻具设计制造新工艺新技术第一节钻头打滑原因第二节弱包镶钻头的防滑机理第三节弱包镶金刚石造球设备第四节弱包镶钻头寿命分析第五节弱包镶钻头使用实例第六章预合金粉末胎体金刚石钻头与钻具设计制造新工艺新技术第一节预合金粉末的特点一、从机械性能上来看二、从胎体合金对金刚石的把持力来看三、金属粉末的氧化、脏化问题第二节预合金粉末制备技术一、预合金粉末配方设计二、预合金的熔炼三、预合金粉末的制取第三节预合金粉末胎体钻头的结构设计第四节预合金粉末胎体钻头的制造工艺一、制造预合金粉末胎体钻头的工艺流程二、混合料的制备三、模具的组装四、钢体的清洗五、烧结参数六、压制操作第五节预合金粉末胎体钻头的使用情况新型金刚石钻头与钻具设计技术手册第七章砂卵石层金刚石钻头与钻具设计制造新工艺新技术第一节钻进砂卵石层钻头的磨损特点第二节钻进砂卵石层钻头的设计一、金刚石浓度二、金刚石粒度三、装料工艺第三节使用结果第八章主辅磨料双切削作用金刚石钻头第一节主辅磨料双切削作用钻头的定义与适用地层一、问题的提出二、基本概念三、孕镶钻头磨损特点第二节主辅磨料双切削作用钻头的作用机理与参数设计一、主辅磨料双切削作用钻头的设计机理二、基本配方第三节主辅磨料双切削作用金刚石钻头使用举例第九章孕镶金刚石钻头参数设计神经网络专家系统第一节专家系统的产生、发展与应用一、专家系统的产生与发展二、专家系统的组成、特点与功能三、专家系统的局限性四、专家系统的研究方向五、专家系统在探矿工程领域中的应用第二节神经网络专家系统基本理论一、人工神经网络二、神经网络专家系统基本结构三、神经网络与专家系统的结合差异和结合途径四、反向传播神经网络模型第三节孕镶金刚石钻头参数设计神经网络专家系统总体构成一、孕镶金刚石钻头参数设计神经网络专家系统的功能二、系统选用的程序语言和运行环境三、孕镶金刚石钻头参数设计神经网络专家系统总体结构四、软件系统封面设计五、软件系统封底设计第四节孕镶金刚石钻头配方参数设计神经网络专家子系统一、孕镶金刚石钻头配方参数设计神经网络专家子系统分析二、孕镶金刚石钻头配方参数设计问题的形式化三、孕镶金刚石钻头配方参数设计神经网络专家子系统学习样本编制四、孕镶金刚石钻头配方参数设计神经网络专家子系统详细设计五、孕镶金刚石钻头配方参数设计神经网络专家子系统评价第五节孕镶金刚石钻头参数设计辅助子系统一、孕镶金刚石钻头烧结参数设计神经网络专家子系统二、孕镶金刚石钻头水路参数设计专家子系统三、孕镶金刚石钻头参数标准查询模块四、孕镶金刚石钻头成本核算模块五、孕镶金刚石钻头参数设计神经网络专家系统数据管理模块第六节孕镶金刚石钻头参数设计神经网络专家系统的接口技术一、+- 程序与./ .0 0 程序间的数据传递与调用二、+- 程序与./ .0 0 程序间数据传递的实现新型金刚石钻头与钻具设计技术手册第十章金刚石地质钻头制造新工艺新技术第一节原材料一、金刚石二、钻头胎体及物理机械性能三、钻头钢体四、烧结时采用的保护介质1第二节冷压浸渍法制造钻头1一、冷压浸渍法制造工艺流程1二、成型料的配制1三、成型11四、烧结11五、粘结金属加入量的计算1六、烧结规范的选择与确定1七、加工与检查12第三节热压法制造钻头1一、热压工艺流程1二、成型料的配制1三、热压成型1第十一章金刚石油井钻头制造新工艺新技术1第一节油井钻头参数的选择1一、金刚石在表镶钻头上的排布1二、金刚石粒度和出刃1三、钻头水力学计算1四、钻头的规格尺寸与螺纹以及钻头的偏差第二节油气井钻头的制造工艺一、冷压热压法二、镶焊法新型金刚石钻头与钻具设计技术手册第十二章金刚石工程钻头制造新工艺新技术第一节金刚石工程钻头的分类一、按用途分类二、按其制造方法分类三、按所用金刚石分类第二节原材料的选择一、金刚石选用二、钢体基体三、胎体材料第三节工程钻头的制造工艺一、模具二、金属模压制工艺流程三、石墨模压制工艺流程新型金刚石钻头与钻具设计技术手册硬质合金钻头与钻具设计制造新工艺新技术第一章硬质合金钻头与钻具设计原料制取新工艺新技术第一节三氧化钨制取新工艺新技术一、概述二、钨精矿的处理三、钨酸的制取四、钨酸的干燥、煅烧第二节金属钨粉制取新工艺新技术+一、概述+二、三氧化钨氢还原过程的基本原理三、氢还原工艺四、氢还原用设备五、氢还原生产中的安全问题六、三氧化钨的碳还原过程第二章粉末混合料制备新工艺新技术+第一节概述+第二节影响湿磨过程的基本因素+一、磨筒转速+二、填充系数三、球的大小四、球料比五、液固比六、研磨时间第三节混合料的配料计算一、钨钴混合料的配料计算二、钨钛钴混合料的配料计算第四节混合料制备的工艺和设备一、配料及湿磨二、干燥三、过筛第五节混合料的质量控制一、化学分析二、试探性检验鉴定三、不合格料的处理第六节返回料的处理第七节球磨的其它方法一、振动球磨二、行星球磨三、搅动球磨第八节碳化物—胶结金属复合粉末的制取新型金刚石钻头与钻具设计技术手册第三章普通模压成型新工艺新技术第一节成型剂一、石蜡与合成橡胶的比较二、成型剂溶液的制备第二节料粒的制备一、掺胶掺蜡二、制粒第三节压制一、压制过程的基本概念二、压制工艺三、压力机四、压力机的操作第四节压坯的干燥、加工及清理一、干燥二、加工三、清理及检查第五节压坯的缺陷一、分层二、裂纹三、未压好第六节压模设计一、压模结构二、压模尺寸计算三、其它尺寸及表面光洁度四、压模材料第四章其它成型新工艺新技术第一节挤压一、概述二、挤压过程的基本原理三、挤压模具四、挤压工艺五、影响挤压过程的因素六、挤压毛坯的成型第二节增塑性毛坯加工一、概述二、毛坯压制三、干燥与煅烧四、浸蜡五、机械加工第三节等静压制一、概述二、塑料模具制造三、压制工艺四、液静压制成型设备简述第四节振动压制一、概述二、振动压制过程基本原理三、振动压力机四、影响振动压制的因素第五节粉浆浇注一、概述二、石膏模制造三、粉浆制取四、浇注五、干燥第六节粉末轧制一、概述二、粉末轧制过程的基本原理三、影响轧制过程的因素新型金刚石钻头与钻具设计技术手册第五章烧结新工艺新技术第一节烧结介质一、气相—固相间的主要反应二、反应进行的可能性三、影响反应的因素第二节氢气烧结规范一、烧结温度的选择二、烧结温度和时间的合理配合三、预烧和反烧第三节烧结炉。

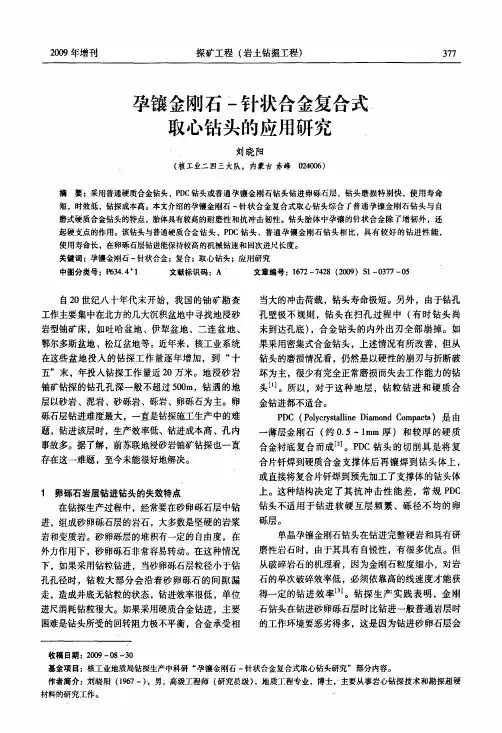

２００９年增刊探矿工程（岩土钻掘工程）３７９图２１０５／７４孕镶金刚石一针状合金复合式取心钻头照片图３孕镶金刚石一针状合金复合式取心钻头取出的部分岩心ＹＧ８Ｔ１０７、ＹＧ８Ｔ１１０硬质合金密集镶焊的合金钻头钻进卵砾石层，平均时效不刭１ｍ，钻头平均寿命不足ｌｍ，平均每米钻头成本高达１００元以上。

４．１．２设备概况ＸＹ一４４型立轴式液压钻机，１３．５ｍＡ型钻塔，ＮＢＢ２５０／６型泥浆泵，西５０ｍｍ钻杆。

４．１。

３孕镶金刚石一针状合金复合式取心钻头试验情况我们制作了８个孕镶金刚石一针状合金复合式取心钻头在５个钻孔中的卵砾石层进行了钻进试验，试验数据见表１。

图３为孕镶金刚石一针状合金复合式取心钻头取出的部分岩心，图４为钻头的图４孕镶金刚石一针状合金复合式取心钻头的磨损情况磨损情况。

表１孕镶金刚石一针状合金复合式取心钻头试验情况嚣喜钻孔号回次数炊／ｍ／燃ｈ：ｒ州ａｉｎ、繁率裟：试验结果：８个孕镶金刚石一针状合金复合式取心钻头在卵砾石层共钻进１５８．４８ｍ，平均钻头寿命１９．８１ｍ，最高２９．３５ｍ。

平均小时效率１．８９ｍ，平均回次进尺２．３０ｍ。

与普通合金钻头相比（见表２），平均钻头寿命是合金钻头的近２０倍，平均小时效率是合金钻头的１．９倍，平均回进尺是合金钻头的２．３倍，而每米钻头成本不到合金钻头钻进的２５％。

表２孕镶金刚石一针状合金复合式取心钻头与普通硬质合金钻头钻进效果对比钻头类型糊／ｍ稀平翟效平苗ｍ燃每荔７当ＩＳ躺篙／格翠／ｍｐｏ本／兀４．２宁夏鸳鸯湖矿区清水营井田煤田钻探工程４．２．１地层概况宁夏鸳鸯湖矿区清水营井田位于灵武市磁窑堡煤矿附近，是宁夏回族自治区宁武集团开发综合型能源基地的组成部分，由宁夏煤田地质局总承包负责整个煤田的勘探工作。

甘肃省核工业地质局２１２３８０探矿工程（岩土钻掘工程）２００９年增刊大队于２００４年３月承揽部分煤田钻探工程，钻孔设计深度大多在８００～１０００ｍ。

自上而下钻遇的地层为第四系、白垩系和侏罗系（煤层累计１８—２０层）。

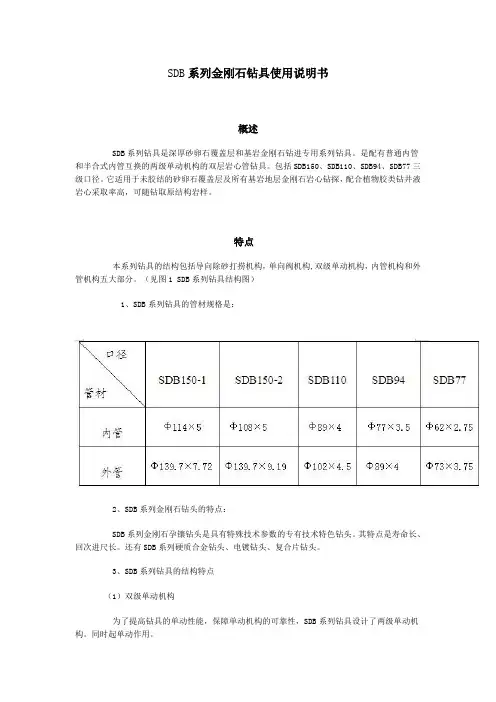

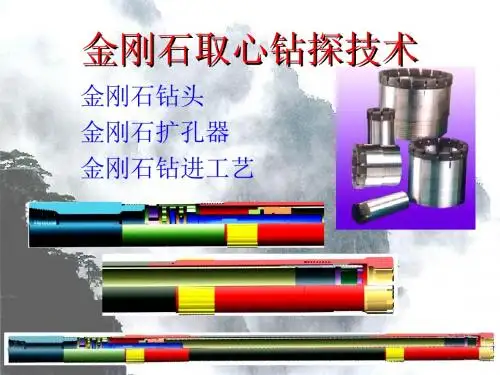

SDB系列金刚石钻具使用说明书概述SDB系列钻具是深厚砂卵石覆盖层和基岩金刚石钻进专用系列钻具。

是配有普通内管和半合式内管互换的两级单动机构的双层岩心管钻具。

包括SDB150、SDB110、SDB94、SDB77三级口径。

它适用于未胶结的砂卵石覆盖层及所有基岩地层金刚石岩心钻探，配合植物胶类钻井液岩心采取率高，可随钻取原结构岩样。

特点本系列钻具的结构包括导向除砂打捞机构，单向阀机构,双级单动机构，内管机构和外管机构五大部分。

（见图1 SDB系列钻具结构图）1、SDB系列钻具的管材规格是：2、SDB系列金刚石钻头的特点：SDB系列金刚石孕镶钻头是具有特殊技术参数的专有技术特色钻头。

其特点是寿命长、回次进尺长。

还有SDB系列硬质合金钻头、电镀钻头、复合片钻头。

3、SDB系列钻具的结构特点（1）双级单动机构为了提高钻具的单动性能，保障单动机构的可靠性，SDB系列钻具设计了两级单动机构。

同时起单动作用。

（2）内壁磨光的内管和半合管SDB系列钻具的内管有两种：一种是内壁磨光的普通内管，另一种是内壁磨光的半合管。

可以根据需要互换。

半合管是在钻进松散、破碎地层时为了取原结构岩心（样）时才使用。

（3）单向阀单向阀使冲洗液在正循环钻进时畅通，而在下钻过程中封闭，防止钻具在接近孔底时，孔内高粘度的冲洗液悬浮的砂子进入钻杆和内外管之间，堵塞过水通道。

单向阀的上阀座上面有打捞头，用于打捞钻具。

（4）缩短了岩心管，增设了沉砂管和隔砂管。

为了保证钻具有良好的单动性，缩短了内外管长度。

但钻进基岩时，可根据用户需要同时增加内外管长度。

在沉砂管内设有隔砂管，进入沉砂管内的钻井液，由于高速转动时的离心分离作用，岩屑分离下沉，避免进入单向阀和内外管之间，起到了除砂作用。

（5）钻进砂卵石地层时，用连接管代替扩孔器，连接外管和钻头，钻进基岩时仍要用金刚石扩孔器。

图1 SDB系列钻具结构图组装和拆卸步骤1、组装步骤（1）检查单动接头的单动性能；（2）组装半合管；（先不装定中环和卡簧座）（3）将半合管（或圆内管）与单动接头连接；（4）将外管装上单动接头；（5）安装连接管；（或扩孔器）；（6）安装定中环和卡簧座；（7）转动内管，检查钻具的同轴度；（8）安装钻头；（9）检查卡簧座与钻头内台阶的距离；（10）安装隔砂管；（11）装沉砂管和螺丝头；2、拆卸步骤（1）卸钻头；（2）卸卡簧座、定中环；（3）卸外管和连接管；（4）卸下半合管（或圆内管）；（5）拆卸半合管；半合管原理及组装拆卸1、半合管通过销钉定位，上端与内管接头内螺纹相连，下端与定中环及卡簧座相连，装上卡簧座以后，定中环在半合管（或内管）上应是动配合，可以转动。

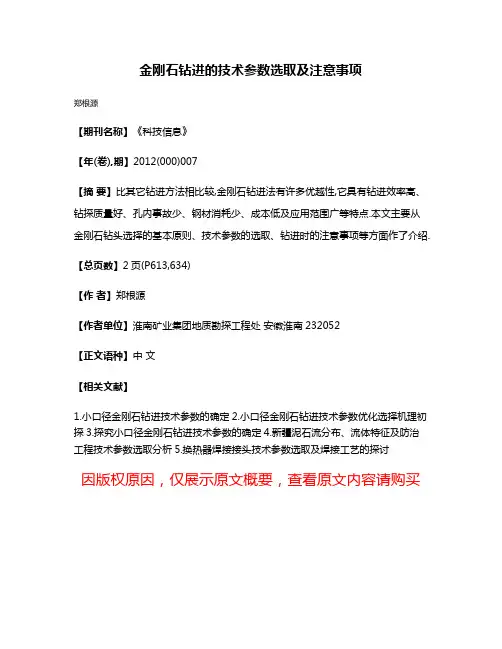

金刚石钻进的技术参数选取及注意事项
郑根源
【期刊名称】《科技信息》
【年(卷),期】2012(000)007
【摘要】比其它钻进方法相比较,金刚石钻进法有许多优越性,它具有钻进效率高、钻探质量好、孔内事故少、钢材消耗少、成本低及应用范围广等特点.本文主要从金刚石钻头选择的基本原则、技术参数的选取、钻进时的注意事项等方面作了介绍.【总页数】2页(P613,634)
【作者】郑根源
【作者单位】淮南矿业集团地质勘探工程处安徽淮南232052
【正文语种】中文
【相关文献】
1.小口径金刚石钻进技术参数的确定
2.小口径金刚石钻进技术参数优化选择机理初探
3.探究小口径金刚石钻进技术参数的确定
4.新疆泥石流分布、流体特征及防治工程技术参数选取分析
5.换热器焊接接头技术参数选取及焊接工艺的探讨
因版权原因，仅展示原文概要，查看原文内容请购买。

金刚石钻头硬度选用原则金刚石钻头的质量和金刚石材质有很大的关系，金刚石硬度，决定金刚石钻头硬度。

金刚石钻头的种类有很多种分法，如天然的、人造的；单管的、双管的；绳索取芯的、定向钻进的；取芯的、全面钻进的；矿山的、油井的。

根据钻进和碎岩特点，可分为表镶金刚石钻头、孕镶金刚石钻头和聚晶烧结体钻头。

不同类型的金刚石钻头使用的地方不一样，对金刚石钻头硬度的需求也不一样。

1表镶金刚石钻头英文：surface set diamond bit释文：金刚石钻头的一种。

钢质的圆筒状钻头体,上部车有丝扣,下部烧结有钻头胎体,金刚石的颗粒是包镶在钻头胎体的表面上。

胎体的外径略大于钢体直径、内径略小于钢体内径,内外侧和底部都有可以过水的沟槽,在钻进时流过冲洗液带走岩粉和冷却钻头。

表镶金刚石钻头都是包镶的天然金刚石,故价格昂贵,因而只用在一些特殊难钻进的硬地层。

石油钻井用表镶金刚石钻头较多。

2孕镶金刚石钻头英文：impregnated diamond bit释文：金刚石钻头的一种。

钻头胎体里均匀包镶着金刚石颗粒的钻头。

钻进时胎体磨损,金刚石不断出露克取岩石,可以一直将胎体全部磨完,都有新出露的金刚石进行工作,类似于砂轮磨削金属材料。

胎体有一定高度,外径略大于钻头体外径、内径也略小于钻头体内径,胎体的外侧面、内侧面和底面均有水槽,以便通过冲洗液排除岩粉和冷却钻头。

大多数的孕镶金刚石钻头是使用的人造金刚石,称为人造孕镶金刚石钻头。

人造金刚石比天然金刚石价格便宜很多,也能较广泛地用在硬地层中钻进。

3电镀金刚石钻头英文：electro～plated diamond bit释文：又称铸造金刚石钻头。

中国独有的利用电镀原理而制成的金刚石钻头。

金刚石的胎体是在电镀槽里被一层一层镀覆在钻头体上,电镀覆盖电解金属的同时,撒布金刚石颗,金刚石就被包裹在电镀金属层里。

长时间的反复补砂和镀覆就形成了钻头的工作层。

电镀时钻头钢体也采用塑料模具定型,使镀层沿钻头轴线方向增长,并保证胎体的内外径尺寸和小槽等。

金刚石钻头硬度选用原则金刚石钻头的质量和金刚石材质有很大的关系，金刚石硬度，决定金刚石钻头硬度。

金刚石钻头的种类有很多种分法，如天然的、人造的；单管的、双管的；绳索取芯的、定向钻进的；取芯的、全面钻进的；矿山的、油井的。

根据钻进和碎岩特点，可分为表镶金刚石钻头、孕镶金刚石钻头和聚晶烧结体钻头。

不同类型的金刚石钻头使用的地方不一样，对金刚石钻头硬度的需求也不一样。

1表镶金刚石钻头英文：surface set diamond bit释文：金刚石钻头的一种。

钢质的圆筒状钻头体，上部车有丝扣，下部烧结有钻头胎体，金刚石的颗粒是包镶在钻头胎体的表面上。

胎体的外径略大于钢体直径、内径略小于钢体内径，内外侧和底部都有可以过水的沟槽，在钻进时流过冲洗液带走岩粉和冷却钻头。

表镶金刚石钻头都是包镶的天然金刚石，故价格昂贵，因而只用在一些特殊难钻进的硬地层。

石油钻井用表镶金刚石钻头较多。

2孕镶金刚石钻头英文：impregnated diamond bit释文：金刚石钻头的一种。

钻头胎体里均匀包镶着金刚石颗粒的钻头。

钻进时胎体磨损，金刚石不断出露克取岩石，可以一直将胎体全部磨完，都有新出露的金刚石进行工作，类似于砂轮磨削金属材料。

胎体有一定高度，外径略大于钻头体外径、内径也略小于钻头体内径，胎体的外侧面、内侧面和底面均有水槽，以便通过冲洗液排除岩粉和冷却钻头。

大多数的孕镶金刚石钻头是使用的人造金刚石，称为人造孕镶金刚石钻头。

人造金刚石比天然金刚石价格便宜很多，也能较广泛地用在硬地层中钻进。

3电镀金刚石钻头英文：electro 〜plated diamond bit释文：又称铸造金刚石钻头。

中国独有的利用电镀原理而制成的金刚石钻头。

金刚石的胎体是在电镀槽里被一层一层镀覆在钻头体上，电镀覆盖电解金属的同时,撒布金刚石颗, 金刚石就被包裹在电镀金属层里。

长时间的反复补砂和镀覆就形成了钻头的工作层。

电镀时钻头钢体也采用塑料模具定型, 使镀层沿钻头轴线方向增长, 并保证胎体的内外径尺寸和小槽等。
