铁路10KV电力电缆线路常见的故障及处理措施中图分类号：tm247 文献标识码：a 文章编号：1009-914x（2013）16-0010-01电力是铁路运输生产的重要能源。
它与提高运输效率，保证行车安全有着密切关系。
铁路自动闭塞电线路、电力贯通线路及铁路变、配电所、电源线路等设备构成的供电网络是铁路重要的行车设备。
随着城市建设的加快，10kv电缆在铁路的供电网络得到越来越普遍地应用。
因此，10kv电力电缆的质量、施工、安全运行则在铁路电力的正常输送和分配过程中占有举足轻重的地位。
一、电力电缆常见故障以及原因1、电力电缆常见故障在电力系统正常运行过程中，电力电缆常见的故障主要有低电阻接地或短路故障、高电阻接地或短路故障、断线故障、闪络故障、复合型故障等。
2、电力电缆故障发生的原因电力电缆从生产到铺设，从施工到运行，任何环节的疏忽都有可能造成电力电缆故障。
发生电力电缆故障的原因主要有以下几种。
（1）外力破坏造成电缆故障这类故障原因可占所有原因的一半以上，故障发生后，大多会造成大面积的停电事故。
当电缆直接受到外力损坏，比如进行地下管线施工，施工机械牵引过大而拉断电缆，电缆弯曲过度而造成电缆绝缘层和屏蔽层损坏，电缆切剥过程中切割过度，刀痕过深等都会对电缆造成不同程度的损坏。
（2）电缆绝缘受潮和绝缘老化在电缆生产过程中，由于制造工艺不良造成电缆保护层破裂，电缆终端头密封不良，以及在电缆使用过程中电缆的保护套被腐蚀或被异物刺穿，都会造成电缆绝缘受潮，绝缘电阻降低，电流增大，造成电力故障。
此外，电缆绝缘在长期的电流作用下运行，会产生大量的热量，加上电缆绝缘工作环境的不良，比如在长期过电压或不良的化学环境中，导致其物理性能变化，造成电缆绝缘老化或者失效，造成电力故障。
（3）过电压和过热环境电力电缆可能会因为雷击或其他冲击过电压，当电力电缆线路绝缘层内含有杂质，屏蔽层和绝缘层老化等情况发生时，情况尤为严重。
加上，电缆长期在高电流环境中，会过负荷工作，产生大量热量，这样很容易造成电力电缆故障。

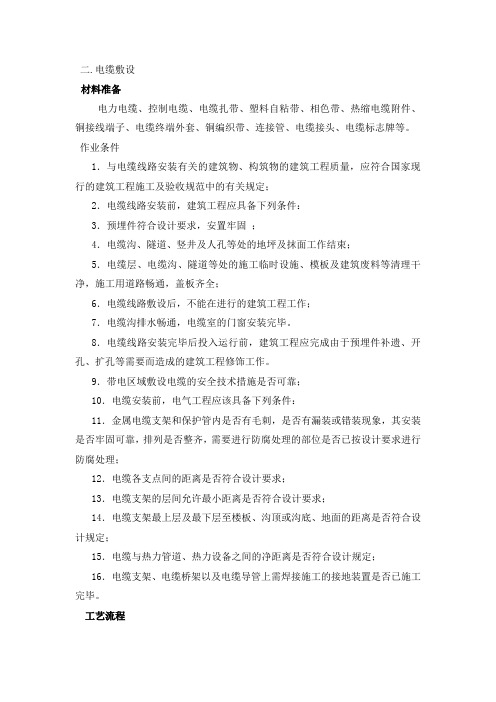

二.电缆敷设材料准备电力电缆、控制电缆、电缆扎带、塑料自粘带、相色带、热缩电缆附件、铜接线端子、电缆终端外套、铜编织带、连接管、电缆接头、电缆标志牌等。
作业条件1．与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定；2．电缆线路安装前，建筑工程应具备下列条件：3．预埋件符合设计要求，安置牢固；4．电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；5．电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；6．电缆线路敷设后，不能在进行的建筑工程工作；7．电缆沟排水畅通，电缆室的门窗安装完毕。
8．电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
9．带电区域敷设电缆的安全技术措施是否可靠；10．电缆安装前，电气工程应该具备下列条件：11．金属电缆支架和保护管内是否有毛刺，是否有漏装或错装现象，其安装是否牢固可靠，排列是否整齐，需要进行防腐处理的部位是否已按设计要求进行防腐处理；12．电缆各支点间的距离是否符合设计要求；13．电缆支架的层间允许最小距离是否符合设计要求；14．电缆支架最上层及最下层至楼板、沟顶或沟底、地面的距离是否符合设计规定；15．电缆与热力管道、热力设备之间的净距离是否符合设计规定；16．电缆支架、电缆桥架以及电缆导管上需焊接施工的接地装置是否已施工完毕。
工艺流程电缆的质检——电缆的运输和保管——电缆的领取——电缆盘的架设——电缆的敷设——电缆的固定——电缆的密封——电缆的校对——电缆终端和接头制作——电缆的防火与阻燃——工程交接验收1.电缆质检1)电缆运抵现场后，供应商、建设单位和施工单位的有关人员应进行质量验收，合格后签字确认；2)质量验收应形成质量验收记录，汇同电缆的合格证、出厂检验报告、3C证明文件等构成材料报验记录；3)电缆质检的项目：4)电缆及附件的技术文件应齐全，如产品合格证、出厂检验报告、CCC认证证书等；5)电缆的规格、型号、电压等级、长度是否符合订货要求，附件齐全；6)电缆外包装是否符合国家标准要求，产品标签应标明型号、规格、厂名和产地；7)电缆外皮上的标志是否齐全，电缆外皮应有厂名、电缆型号规格、额定电压，所有标志应字迹清晰；8)检查电缆外皮是否受损，封端是否严密。
电缆结冰的正确方法电缆结冰是一种常见的现象，特别是在寒冷的冬季。
当电缆结冰时，会对供电系统和设备造成不可预测的危害，因此我们需要采取正确的方法来处理。
本文将详细介绍电缆结冰的正确方法，以确保电缆的正常运行和使用。
一、了解电缆结冰的原因电缆结冰主要有两个原因：一是外部环境温度低，空气中的水分接触到电缆上时会凝结成冰；二是电缆本身可能存在漏电现象，导致电流通过电缆时会产生热量，将周围的水分结冰。
二、预防电缆结冰的措施为了避免电缆结冰，我们可以采取以下的预防措施：1.选择合适的电缆材料：选择具有防水、耐腐蚀和耐寒性的电缆材料，可以减少电缆结冰的可能性。
2.加强绝缘保护：定期检查电缆的绝缘情况，确保绝缘层完好无损，以防止电缆漏电导致结冰的情况发生。
3.定期维护：定期检查电缆的安装情况，如果发现有松动或损坏的情况，及时加固或更换，以避免电缆因为外力挤压或崩坏导致漏电产生热量结冰。
4.隔离雪水：确保电缆周围没有积水，避免水分接触到电缆表面。
可以通过合理的排水系统或抬高电缆的位置来避免积水问题。
5.防止雨雪侵蚀：建立合适的雨棚或罩子，以保护电缆不受雨雪的侵蚀。
6.加热设备：对于特殊场合，可以采用加热设备对电缆进行恒温加热，保持电缆表面温度在一定的范围内，防止结冰。
三、处理电缆结冰的方法如果电缆已经结冰，我们应该采取以下的处理方法：1.切勿用硬物敲打电缆：这样会使电缆外皮破损，导致隐患。
2.使用加热设备：可以使用加热电缆或者专门的融雪设备，将电缆表面的冰雪融化，恢复电缆的正常工作。
3.温水融化：可以用温水轻轻浇在电缆上，使冰雪迅速融化。
4.保持耐心：融化冰雪需要一定的时间，应该耐心等待，不要急于用力处理，以免对电缆造成损坏。
四、解决电缆结冰的根本问题要彻底解决电缆结冰的问题，我们需要从根本上解决导致电缆结冰的原因：1.消除电缆故障：立即修复电缆的漏电和损坏问题，防止短路或漏电引发电缆结冰。
2.维护排水系统：定期清理排水系统，确保排水畅通，避免积水对电缆的影响。

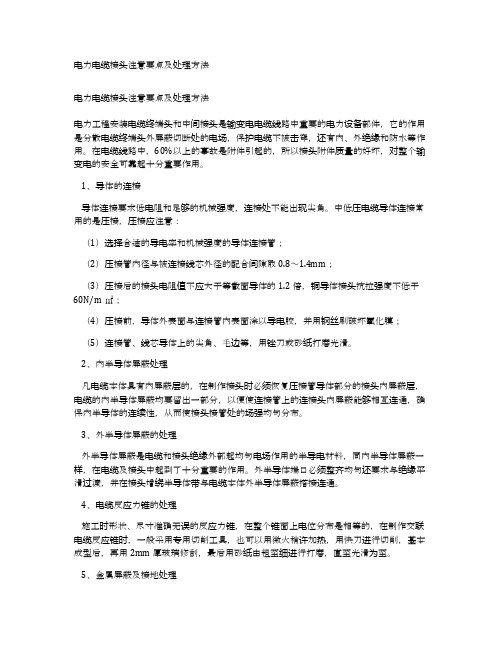

电力电缆接头注意要点及处理方法电力电缆接头注意要点及处理方法电力工程安装电缆终端头和中间接头是输变电电缆线路中重要的电力设备部件，它的作用是分散电缆终端头外屏蔽切断处的电场，保护电缆不被击穿，还有内、外绝缘和防水等作用。
在电缆线路中，60%以上的事故是附件引起的，所以接头附件质量的好坏，对整个输变电的安全可靠起十分重要作用。
1、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。
中低压电缆导体连接常用的是压接，压接应注意：（1）选择合适的导电率和机械强度的导体连接管；（2）压接管内径与被连接线芯外径的配合间隙取0.8～1.4mm；（3）压接后的接头电阻值不应大于等截面导体的1.2倍，铜导体接头抗拉强度不低于60N/m㎡；（4）压接前，导体外表面与连接管内表面涂以导电胶，并用钢丝刷破坏氧化膜；（5）连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打磨光滑。
2、内半导体屏蔽处理凡电缆本体具有内屏蔽层的，在制作接头时必须恢复压接管导体部分的接头内屏蔽层，电缆的内半导体屏蔽均要留出一部分，以便使连接管上的连接头内屏蔽能够相互连通，确保内半导体的连续性，从而使接头接管处的场强均匀分布。
3、外半导体屏蔽的处理外半导体屏蔽是电缆和接头绝缘外部起均匀电场作用的半导电材料，同内半导体屏蔽一样，在电缆及接头中起到了十分重要的作用。
外半导体端口必须整齐均匀还要求与绝缘平滑过渡，并在接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。
4、电缆反应力锥的处理施工时形状、尽寸准确无误的反应力锥，在整个锥面上电位分布是相等的，在制作交联电缆反应锥时，一般采用专用切削工具，也可以用微火稍许加热，用快刀进行切削，基本成型后，再用2mm厚玻璃修刮，最后用砂纸由粗至细进行打磨，直至光滑为至。
5、金属屏蔽及接地处理金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流，以及屏蔽电磁场对临近通讯设备的电磁干扰，运行状态下金属屏蔽在良好的接地状态下处于零电位，当电缆发生故障之后，它具有在极短的时间内传导短路电流的能力。
低压线路的安装、运行及维护范文低压线路是供电系统中的一种重要组成部分，负责将输电线路的电能传输至用户终端，因此其安装、运行及维护工作必须严格按照相关要求进行，以确保安全稳定的供电。
本文将重点介绍低压线路的安装、运行及维护的相关内容。
一、低压线路的安装1. 线路规划与设计：在进行低压线路的安装之前，首先需要进行线路规划与设计工作。
设计过程中应考虑到线路的电流负荷、线路长度、导线材料、线路敷设路径等因素，以确保线路能够满足用户的用电需求。
2. 材料准备：根据线路设计要求，准备好合适的材料和设备。
这包括导线、电缆、绝缘子、接头、控制装置等。
3. 线路敷设与连接：按照线路设计方案，在地面或空中进行线路的敷设工作。
敷设过程中，要确保导线或电缆的连接处牢固可靠，并采取必要的防护措施。
4. 绝缘检测：线路安装完成后，需要进行绝缘检测。
通过对线路进行绝缘性能测试，以保证线路的安全可靠。
二、低压线路的运行1. 开机检查：在低压线路开始运行之前，需要进行开机检查。
检查内容包括线路的接地情况、电气设备的运行状态、保护装置的正常工作等。
2. 运行监测：定期对低压线路进行运行监测，包括线路的电压、电流、功率因数等参数的监测。
如发现异常情况，及时采取相应措施进行修复。
3. 安全措施：在低压线路运行过程中，必须严格遵守相关的安全规定。
包括定期对线路进行巡视、清理线路周围的杂物、确保线路的安全距离等。
4. 故障处理：若低压线路出现故障，应及时排查故障的原因，并采取相应的措施进行修复。
同时，要及时通知相关部门进行处理，以确保供电的稳定性。
三、低压线路的维护1. 定期检修：定期对低压线路进行维护检修，包括清洗导线、检查接头、检修绝缘子等。
同时，还要对线路的设备进行定期检查和维护。
2. 维护记录：对低压线路的维护工作要进行详细的记录。
包括维护的日期、维护内容、维护人员等信息，以便于后续的维护工作和故障排查。
3. 环境保护：在进行低压线路的维护工作时，要注重环境保护。
电力电缆的受潮防护及处理措施发表时间：2016-10-08T13:24:33.450Z 来源：《电力设备》2016年第13期作者：杨士发[导读] 电力电缆受潮或进水使电缆绝缘电阻降低，是引起电缆线路发生事故的重要隐患。
（广州市自来水公司）摘要：电力电缆受潮或进水使电缆绝缘电阻降低，是引起电缆线路发生事故的重要隐患。
本文提出自来水厂电力电缆受潮进水的原因，介绍了常用的受潮防护及处理措施。
关键词：电力电缆、受潮、防护、处理由于电缆所具有的优越性能，目前工厂供电电缆尤其是聚氯乙烯绝缘电力电缆得到广泛应用，但电缆具有其特殊性，受潮或水浸使绝缘电阻降低，是电缆运行发生事故的重要原因之一，尤其自来水水厂大都设在江河边，同时厂区内设有配水井、絮凝池、沉淀池、V型滤池、清水池、排水沟渠、污水池等水面较大的生产设施，相对湿度高，易使电缆受潮。
此外压力管道突然爆漏、净水构筑物渗漏等极易使电缆受水浸影响，影响电缆安全运行。
因此，如何防止电缆受潮是自来水厂电缆安全运行管理的重要任务之一。
潮气和水分一旦从电缆端部或外保护层进入电缆，就有可能渗透到绝缘外铜丝屏蔽的间隙或导体间隙，在高压电场的作用下产生“水树”老化现象，从而使电缆绝缘下降，最终导致电缆击穿。
电缆绝缘中存在的杂质、气孔或绝缘与内外半导电层结合面的不均匀处，这些地方是电缆的最薄弱环节，极易形成水的局部高电场，是 “水树”形成和发展的载体。
一般来讲，“水树”的生长过程约需8年左右，并受湿度、温度、电压和水中所含离子多少的影响。
水树的形成最终将造成严重的后果。
因此避免电缆受潮防止“水树”形成是极其重要的。
二、防止电缆受潮的措施（一）防止水树的形成和发展1、对电缆质量把关由于绝缘中的杂质、气孔等是水树发生的起点，因而电缆质量的好坏对防止“水树”产生而造成绝缘老化至关重要。
购买电缆时必须选择质量过硬的厂家，在招标时对绝缘中的杂质、气孔等制定严格的技术要求，并要求各厂家送样品进行严格检验和试验，选出合格厂商。
电力通信光缆常见故障处理及维护方法摘要：近年来，在我国科学技术不断进步下，带动了电力行业的进步。
目前，加强对通信光缆线路的维护和管理的研究，有利于提高通信光缆线路的维护和管理水平，具有重要的现实意义。
针对在通信光缆维护工作的运行过程中出现的各类技术故障进行原因分析，提出通信光缆维护的具体措施，要做好现场施工和后期维护资料的管理，加大维护资金的投入力度，引进光缆专业人才，提高企业的综合实力，促进通信企业的综合发展。
希望对相关从业人员有借鉴意义。
关键词：通信光缆；线路维护；问题及对策引言随着智能电网的快速发展,电力通信系统发挥着越来越重要的作用,而通信光缆作为通信系统的传输通道,承载着电网调度、继电保护、自动化等重要业务,是电力通信系统中不可或缺的一部分,其运行的可靠性对整个电网的安全运行影响较大。
目前在电力通信系统中主要采用同步数字体系(Synchronous digital hierarchy,SDH)光传输技术,其传输介质采用光纤,因此电力通信光缆在我国电力行业被广泛应用,为智能电网建设打下了坚实的基础。
但同时也会出现一些问题,电力通信光缆的故障频率将大幅度增加,这不仅影响通信系统运行,还提高了电网运行风险,会造成更加严重的后果。
为了解决上述问题,本文分析了电力通信光缆常见故障影响因素,运用科学方法处理故障,提出合理的光缆维护措施,为电网的安全稳定运行提供通信保障。
1电力通信光缆典型故障处理原则当电力通信光缆出现通信突然中断、光缆发生拉伤情况时，检修人员应借助检测软件了解故障情况，及时向上级通信部门汇报故障发生的具体情况，并在最短时间内前往故障区域进行抢修。
在确保通信状况良好的基础上，首先保证主干通信线路恢复正常，对故障的修复以及支干线路的修复应在随后的工作中进行，须高度重视对OPGW类型的通信光缆的合理处置。
通信检修人员须加强与电力管理部门的沟通和协作，共同解决电力通信故障，对光缆的更换和捆绑、对光纤挂钩的更换和捆绑、对新增光缆的安全距离的计算、对影响光缆安全因素的杂物清理等工作须统筹规划。
电力布线施工的重点、难点及处理措施1. 重点电力布线施工的重点主要包括以下几个方面：- 设计规范与标准：电力布线施工必须遵循相关设计规范和标准，确保布线工程的质量和安全性。
设计规范与标准：电力布线施工必须遵循相关设计规范和标准，确保布线工程的质量和安全性。
- 技术要求与材料选择：在电力布线施工中，应根据实际需要选择合适的电缆或导线材料，并按照技术要求进行正确的布线和连接。
技术要求与材料选择：在电力布线施工中，应根据实际需要选择合适的电缆或导线材料，并按照技术要求进行正确的布线和连接。
- 设备及设施的安装：电力布线施工还包括对电缆支架、线槽、接线盒等设备和设施的正确安装和调试。
设备及设施的安装：电力布线施工还包括对电缆支架、线槽、接线盒等设备和设施的正确安装和调试。
- 保护措施与操作要求：在施工过程中，必须采取各种保护措施，包括防火、防水和防电击措施，同时要遵守相关的操作要求和安全规范。
保护措施与操作要求：在施工过程中，必须采取各种保护措施，包括防火、防水和防电击措施，同时要遵守相关的操作要求和安全规范。
2. 难点电力布线施工中存在一些难点需要特别注意和解决，主要包括以下几个方面：- 规划与布线设计：电力布线需要考虑建筑物的结构特点和用电需求，合理规划和设计布线方案。
规划与布线设计：电力布线需要考虑建筑物的结构特点和用电需求，合理规划和设计布线方案。
- 施工现场环境：施工现场可能存在狭小空间、高温、高压等复杂环境，需要合理安排施工序列和采取相应的安全措施。
施工现场环境：施工现场可能存在狭小空间、高温、高压等复杂环境，需要合理安排施工序列和采取相应的安全措施。
- 电缆敷设和接线：电缆敷设和接线需要准确无误地完成，确保电力系统正常运行。
电缆敷设和接线：电缆敷设和接线需要准确无误地完成，确保电力系统正常运行。
- 设备选择和调试：选择合适的设备和设施，并对其进行正确的安装、接地和调试。
设备选择和调试：选择合适的设备和设施，并对其进行正确的安装、接地和调试。
电线导管安装主要施工方法及技术措施根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱位置。
暗配管：固定盒、箱要求平整牢固，坐标正确。
明配管：在近盒箱100～150mm处加稳固支架，将管固定在支架上，盒箱安装应牢固平整，开孔整齐并与管径相吻合。
钢管采用丝扣连接，套丝后要对管口进行打磨、清扫，施工过程中要尽量减少弯头。
电气管路敷设时有下列情况时须加装接线盒：直线段超过30m；有一个转弯且超过20m；有两个转弯且超过15m；有3个转弯且超过8m。
钢管进出线盒处，用锁紧螺母固定牢固。
管子进入箱盒螺纹应外露2～3扣，并且一孔一管，严禁将其它敲落孔敲掉。
多根管子进入配电箱时，应排列整齐，进入箱内的管口高度一致。
暗配管施工后，应将管口用管堵塞牢，防止混凝土块、杂物进入管内。
管路经金属软管引入设备或电气器具时，金属软管的长度在照明工程中不得超过1.2m，动力工程中不得超过0.8m。
管路的接地采用接地卡与专用接地线。
本工程的电气管道敷设主要包括以下几种方式，其做法及安装要求如下：混凝土结构顶板内镀锌钢管暗配：施工时管口用管堵有效封堵，接线盒内用聚苯板封堵严密，以防止砂浆进入接线盒。
成排明配管：明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。
成排明配电线管采用圆钢作吊杆，角钢作横担固定。
单根明配管：采用圆钢支架及管卡固定。
钢管在轻钢龙骨隔墙内安装：轻质隔墙施工时，可以利用龙骨直接固定或者采用制作支架固定管路和线盒，电线管固定点最大允许距离要符合规范规定。
管路施工关键部位技术措施：后浇带明配管处理：在建筑物的后浇带明装电线管，应局部采用金属软管连接。
钢管与设备的连接：钢管与设备连接时，电线、电缆与设备的连接采用普利卡保护管。
对室外或室内潮湿场所，则采用防水型普利卡保护管及防水型连接器。
普利卡保护管与钢制电线管、各类箱盒的连接时，均应采用其配套的专用附件。
管道穿防火墙：电线管穿过防火墙时要采用防火封堵，管径大于DN80时，距墙1m内的钢管应外涂防火涂料。
10kV电力电缆常见故障快速查找及防范措施摘要：随着我国社会经济的快速发展和城市化进程的加快，电力需求也在不断增长，电力电缆已广泛应用于各个行业。
10kv电力电缆的安全与电的传输、用电、生产、生活、电力公司的经济效益密切相关。
电力电缆发生故障时，有关部门应及时诊断并采取措施，确保其使用安全。
关键词：10kV电力电缆；故障；快速查找；防范措施引言随着电力电缆在我国各行业的应用越来越广泛，电力电缆的问题逐渐引起社会各行业的关注。
目前，我国电网10kV电缆的数量正在急剧增加，10kV电缆在实际运行过程中极有可能出现故障，因此对其进行研究分析具有一定的现实意义。
1故障的形成原因和查找步骤1.1形成原因一是机械损伤：机械损伤类型的故障频率较高，占10kV电缆故障范围的很大一部分，且容易检测到。
电缆线机械损伤的原因通常直接受外力、结构或自然因素的影响。
二是绝缘受潮：绝缘受潮问题通常在绝缘电阻或直流耐压试验中发现。
具体表现为绝缘电阻逐渐降低后，泄漏电流逐渐增加。
电缆中出现绝缘湿度问题的原因主要受以下几个因素的影响：电缆中间或端子密封不严；电缆制造工艺不正确；电缆护套被异物刺穿或被腐蚀性物质腐蚀；新电缆没有妥善保管。
在上述这些因素的影响下，电缆容易受到湿气和水的影响。
三是绝缘老化：电缆绝缘层长期暴露在电、热环境中，其物理性能会发生一定程度的变化，导致绝缘层老化。
电缆绝缘老化问题主要是由于没有选择合适的电缆型号，导致电缆长期过载时电缆外壳发热；如果电缆在实际运行中靠近热源，容易造成绝缘老化；电缆绝缘层处于的环境会与其产生不良化学反应。
四是设计和制作不良。
电缆接头和电场分布不合理，选材不当，生产不符合工艺标准是电缆故障的主要原因。
1.2故障查找步骤第一步是在电缆故障时断开变电站断路器。
运行单位应立即组织抢修人员对电缆线路上的断路器进行检查，排除断路器设备柜故障，收集断路器故障显示信息。
第二步是根据开关柜的故障指示以及智能计量终端和配电自动化系统的研究和评估结果，对电缆的故障位置或位置进行深入分析和评估。
