支架间距计算(新旧管规)

不锈钢管道支架间距1. 介绍不锈钢管道在工业领域中被广泛使用，而管道支架的设置是确保管道安装稳定的关键。

在设计和安装管道支架时，合理的管道支架间距是非常重要的。

本文将探讨不锈钢管道支架间距的相关问题，包括间距的概念、确定间距的方法以及一些常见的间距标准。

2. 管道支架间距的概念管道支架间距是指相邻两个支架之间的距离。

合理的间距可以确保管道在运行过程中不会因为振动或压力变化而发生过大的位移，从而保证管道的稳定性和安全运行。

管道支架间距的设定需要考虑多种因素，包括管道直径、材质、介质流速以及周围环境等因素。

3. 确定管道支架间距的方法确定合理的管道支架间距需要进行综合考虑和计算。

以下是一些常用的方法：3.1 弹性支架法弹性支架法是一种常用的确定管道支架间距的方法。

该方法通过计算管道的变形量和支架的刚度来确定合适的支架间距。

在计算过程中需要考虑管道的材料、直径、壁厚以及介质流速等参数。

弹性支架法可以有效地控制管道的变形，保证管道的稳定性。

3.2 经验公式法经验公式法是一种经验性的确定管道支架间距的方法。

该方法根据以往的经验和实际情况来确定合理的间距。

经验公式法具有简便、快速的特点，适用于一些常见的管道系统。

但需要注意的是，经验公式法只是一种估算方法，实际情况可能存在差异，因此在使用时需要结合实际情况进行调整。

3.3 数值模拟法数值模拟法是一种基于数值分析的方法，通过使用计算机软件对管道系统进行模拟，得出合理的管道支架间距。

该方法可以精确计算各个参数对管道变形的影响，并进行实时监测和调整。

数值模拟法适用于复杂的管道系统和特殊工况，但对计算机软件的要求较高，需要专业人员进行操作。

4. 常见的管道支架间距标准根据不同的行业和管道系统，常见的管道支架间距标准可能有所不同。

以下是一些常见的标准：4.1 石油化工行业•管道支架间距应满足相关国家标准和规范要求。

一般情况下，大型管道支架间距为4-8米，中小型管道为2-4米。

给水管道支架计算
摘要：
I.引言
- 介绍给水管道支架的概念和作用
II.计算方法
- 分别介绍三种不同的计算方法
1.系数规格法
2.管道总长度法
3.管道支吊架的估算公式法
III.计算公式及实例
- 详细列出各种计算方法的公式，并给出实例进行说明
IV.注意事项
- 提醒在计算过程中应注意的事项，例如管道支架的材质、管道支吊架的安装位置等
正文：
给水管道支架计算是给水系统设计中非常重要的一环，支架的设计直接影响到给水系统的稳定性和安全性。

本文将详细介绍给水管道支架的计算方法。

首先，给水管道支架的计算方法主要有三种。

第一种是系数规格法，这种方法是根据管道直径和材质来确定支架的间距和数量。

第二种是管道总长度法，这种方法是根据管道的总长度来计算支架的数量。

第三种是管道支吊架的估算公式法，这种方法是通过计算管道支吊架的荷载来确定支架的数量和间
距。

这三种方法各有优缺点，具体选择哪一种要根据实际情况来决定。

例如，对于较短的一段管道，可以选择管道总长度法来计算支架数量；而对于较长的一段管道，则可以选择管道支吊架的估算公式法来计算支架数量。

在计算过程中，还有一些需要注意的事项。

例如，管道支架的材质应该选择防腐、防锈的材料，以保证支架的使用寿命。

此外，管道支吊架的安装位置也非常重要，应该选择在管道的高点和低点，以保证管道的稳定性。

总之，给水管道支架计算是一个复杂的过程，需要综合考虑多种因素。

管道支架计算书1. 引言管道支架是用于支撑和固定管道的设备，它对于保证管道的稳定性和安全性具有重要作用。

在设计管道支架时，需要进行计算来确定支架的尺寸和材质，以满足工程要求。

本文档将介绍管道支架的计算方法和步骤，以供参考。

2. 计算方法2.1 计算载荷首先，需要确定管道支架所承受的载荷。

载荷包括静载荷和动载荷两部分。

静载荷是由管道自重、介质重量和附加负荷等组成，可以通过管道设计规范或工程图纸来确定。

动载荷是由管道内流体的压力和流速所产生的，需要根据实际情况进行计算。

2.2 计算间距支架的间距决定了支架的数量和位置。

一般情况下，支架的间距应根据支架的类型和管道的直径等参数确定。

可以采用下列公式来计算支架的间距：间距 = 管道直径 * 系数其中，系数可以根据支架的类型和设计要求来确定。

2.3 计算支架尺寸支架的尺寸包括高度和宽度两个参数。

高度由支架顶部到地面或其它穿越物的高度确定，宽度由支架的承重面积和管道直径等参数决定。

钢制支架的高度可以根据公式进行计算：高度 = 载荷 / 强度其中，载荷为支架承受的载荷，强度为支架材料的强度。

支架的宽度可以根据以下公式进行计算：宽度 = 管道直径 + 2 * 支架距离其中，支架距离为管道支架的间距。

2.4 材料选择支架的材料选择要考虑到材料的强度和耐腐蚀性等因素。

一般情况下，钢材是常用的支架材料，可以根据实际情况选择合适的钢材。

3. 示例计算假设有一根直径为300mm的钢质管道，需要设计相应的管道支架。

根据设计要求，管道支架的间距系数为1.5，管道自重为10kN/m，介质重量为5kN/m，附加负荷为2kN/m。

首先计算载荷：载荷 = 管道自重 + 介质重量 + 附加负荷= 10kN/m + 5kN/m + 2kN/m= 17kN/m然后计算间距：间距 = 管道直径 * 系数= 300mm * 1.5= 450mm接下来计算支架尺寸：高度 = 载荷 / 强度假设支架材料的强度为300MPa，计算得到支架高度为：高度 = 17kN/m / 300MPa≈ 56.7mm宽度 = 管道直径 + 2 * 支架距离= 300mm + 2 * 450mm= 1200mm最后，根据实际情况选择合适的钢材作为支架材料。

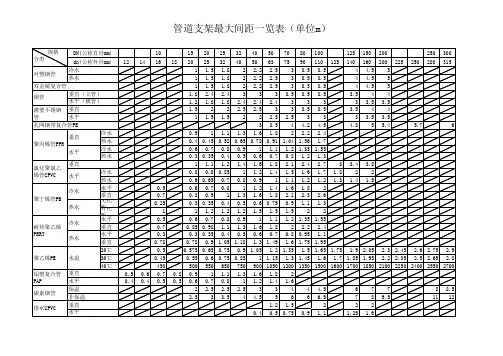

管道支架最大间距一览表（单位m）
规格 分类
DN(公称直径mm) dn(公称外径mm)
衬塑钢管
冷水 热水
双金属复合管
铜管
垂直（立管） 水平（横管）
薄璧不锈钢 垂直
管
水平
孔网钢带复合管PE
垂直 聚丙烯管PPR
水平
冷水 热水 冷水 热水
垂直 氯化聚氯乙 烯管CPVC 水平
冷水 热水
聚丁烯管PB
冷水 热水
耐热聚乙烯 PERT
塑料排水横管支架间距无设计要求时，可参照下表：
塑料排水横管支架间距（m）
公称直径 （mm）
50
75 100
支架间距 0.6 0.8 1
3、地沟内管道支架间距
地沟内管道支架间距无设计要求时，可参照下表：
地沟内管道支架最大间距（m）
公称直径(mm)
15 20 25 32 40 50 70 80 100 125 150 200
0.6 0.65 0.7 0.8 0.9 1 1.1 1.2 1.2 1.3 1.4 1.5
0.5
0.6 0.7 0.8 1 1.2 1.4 1.6 1.8 2
0.7
0.8 0.9 1 1.3 1.6 1.8 2.1 2.3 2.6
0.25
0.3 0.35 0.4 0.5 0.6 0.75 0.9 1.1 1.3
公称直径(mm)
15 20 25 32 40 50 70 80
支架的 保温管 1.5 2 2 2.5 3 3 4 4
最大间距 不保温管 2.5 3 3.5 4 4.5 5 6 6
100 125 150 200 250 300 4.5 5 6 7 8 8.5 6.5 7 8 9.5 11 12
