液压传动与控制1.液压传动的工作原理以液体作为工作介质,并以其压力能进行能量传递的方式,即为液压传动;2.液压传动的特征⑴力或力矩的传递是按照帕斯卡原理静压传递定律进行的⑵速度或转速的传递按容积变化相等的原则进行;“液压传动”也称“容积式传动”;3.液压传动装置的组成⑴动力元件即各种泵,其功能是把机械能转化成压力能;⑵执行元件即液压缸直线运动和马达旋转运动,其主要功能是把液体压力能转化成机械能;⑶控制元件即各种控制阀,其主要作用是通过对流体的压力、流量及流动方向的控制,来实现对执行元件的作用力、运动速度及运动方向等的控制；也用于实现过载保护、程序控制等;⑷辅助元件上述三个组成部分以外的其他元件,如管道、接头、油箱、过滤器等,它们对保证系统正常工作是必不可少的;⑸工作介质是用来传递能量的流体,即液压油;4.液压油的物理性质⑴密度⑵可压缩性表示液体在温度不变的情况下,压力增加后体积会缩小、密度会增大的特性;⑶液体的膨胀性液体在压力不变的情况下,温度升高后其体积会增大、密度会减小的特性;⑷粘性液体受外力作用而流动或有流动趋势时,液体内分子间的内聚力要阻止液体分子的相对运动,由此产生一种内摩擦力;液体内部产生摩擦力或切应力的性质,称为液体的粘性;①动力粘度绝对粘度根据牛顿摩擦定理见流体力学而导出的粘度称为动力粘度,通常以μ表示;②运动粘度同一温度下动力粘度μ与密度ρ的比值为运动粘度,用v表示;③相对粘度条件粘度粘压特性在一般情况下压力对粘度的影响比较小,在工程中当压力低于5Mpa时,粘度值的变化很小,可以不考虑;粘温特性液压油粘度对温度的变化是十分敏感的,当温度升高时,其分子之间的内聚力减小,粘度就随之降低;5.液压泵的主要性能参数⑴压力①工作压力P 液压泵实际工作时的输出压力称为工作压力;②额定压力Ps 液压泵在正常工作条件下,按试验标准规定连续运转的最高压力称为液压泵的额定压力;③峰值压力Pmax 在超过额定压力的条件下,根据试验标准规定,允许液压泵短暂运行的最高压力值,称为液压泵的峰值压力;⑵排量和流量①排量V 液压泵每转一周,由其密封容积几何尺寸变化计算而得出的排出液体的体积称为液压泵的排量;②理论流量qt 在不考虑液压泵泄漏的情况下,在单位时间内所排出的液体体积的平均值称为理论流量;③实际流量q 液压泵在某一具体工况下单位时间内所排出的液体体积称为实际流量;④额定流量qn 液压泵在正常工作条件下,按试验标准规定必须保证的流量,亦即在额定转速和额定压力下泵输出的流量称为额定流量;⑶功率和效率①液压泵的功率损失容积损失液压泵流量上的损失机械损失液压泵在转矩上的损失②液压泵的功率输入功率Pi 作用在液压泵主轴上的机械功率输出功率Po 液压泵在工作过程中的实际吸、压油口间的压差Δp和输出流量q的乘积③液压泵的总效率液压泵的实际输出功率与其输入功率的比值;6.齿轮泵的工作原理当齿轮泵的主动齿轮由电动机带动不断旋转时轮齿脱开啮合的一侧,由密封容积变大则不断从油箱中吸油,轮齿进入啮合的一侧,由于密封容积减小则不断地排油,这就是齿轮泵的工作原理;7.齿轮泵的困油现像当齿轮啮合后,啮合的两齿间的液压油由于齿的封闭无法排出而形成的现象;危害当容积有大变小时,油液受到挤压,造成油液发热,产生振动噪声,功耗增大,轴与轴承受到一附加负荷;当容积由小变大时,封闭空间的压力降低,造成气穴或气蚀,并使容积效率下降;措施在齿轮泵啮合部位侧面的泵盖上铣出两个困油卸荷凹槽;8.内泄漏三条途径泄漏①通过齿轮啮合处的间隙②通过泵体内孔和齿顶圆的径向间隙③通过齿轮两侧面和侧盖板间的端面间隙9.径向力不平衡现象齿轮泵是吸油,压油区对称的非平衡式液压油泵;从吸油腔到压油腔,压力沿齿轮旋转的方向逐齿递减,因此,齿轮和轴受到径向不平衡力的作用;危害径向不平衡力很大时能使轴弯曲,齿顶与壳体接触扫膛现象,同时加速轴承的磨损,降低了轴承的寿命;措施①采用压缩压油口的办法,以减少液压力对齿顶部分的作用面积来减小径向不平衡力；②采用开油槽的办法;10.高压齿轮泵的特点⑴浮动轴套式⑵浮动侧板式⑶挠性侧板式11.叶片泵⑴单作用叶片泵多为变量泵在转子转一周的过程中,每个工作腔完成一次吸油和压油;⑵双作用叶片泵均为定量泵在转子转一周的过程中,每个工作腔完成两次吸油和压油;12.液压缸的分类按结构形式的不同可分为活塞泵、柱塞泵、摆动式、伸缩式等;⑴活塞式液压泵①单活塞杆式②双活塞杆式③无活塞杆式差动连接当单活塞杆液压缸无杆腔和有杆腔同时接通压力油时,称为“差动连接;”差动连接时的推力比非差动连接时小,但速度比非差动连接时大;因此,差动连接是一种减小推力而获得高速的方法;⑵柱塞式液压缸⑶伸缩式液压缸⑷摆动式液压缸⑸增压缸⑹齿轮齿条式液压缸13.液压缸组件的构造一般来说,液压缸的结构主要包括缸体结构、活塞杆导向部分结构、活塞连接结构、密封装置、液压缸安装连接结构、缓冲装置及排气装置等;14.液压阀的分类⑴按功能分类①压力控制阀用来控制液压系统中液流压力的液压控制元件;②流量控制阀用来控制液压系统中液流流量的液压控制元件;③方向控制阀用来控制液压系统中液流的流动方向的液压控制元件;⑵按控制方式分类①定值或开关控制阀②比例控制阀③伺服控制阀⑶按连接方式分类①管式②板式③叠加阀④二通插装阀⑤螺纹插装阀15.方向控制阀⑴单向阀单向阀类似电路中的二极管,在液压系统中单向阀只允许液流沿一个方向流过,反向流动则被截止,因此也称为止回阀;作用保压、锁紧和消除油路干扰⑵换向阀换向阀借助于阀芯与阀体之间的相对运动来改变连接在阀体上各管道的通断关系,使油路接通、断开或改变油液的流动方向,从而实现液压执行元件及其驱动机构的起动、停止或变换运动方向;根据换向时的操纵方式不同,换向阀可分为电磁换向阀、手动换向阀、机动换向阀、液动换向阀、电液换向阀等;16.压力控制阀⑴溢流阀溢流阀在液压系统中主要起定压或安全保护的作用;直动式溢流阀先导式溢流阀⑵减压阀直动式减压阀先导式减压阀⑶顺序阀顺序阀在液压系统中的主要作用是控制执行机构的先后顺序动作,以实现系统的自动控制;直动式顺序阀先导式顺序阀⑷压力继电器压力继电器是一种将油液的压力信号转换成电信号的小型电液控制元件;17.流量控制阀⑴节流阀最基本的控制阀⑵调速阀⑶分流阀18.过滤器的作用液压传动系统中的液压油不可避免地含有各种杂质,杂质混入液压油后,随着液压油的循环作用,进入液压元件内部,严重妨碍液压系统的正常工作;清除混入液压油中的杂质的最有效办法,除利用油箱沉淀一部分大颗粒杂质外,主要是利用各种过滤器来滤除;19.过滤器的分类⑴表面型过滤器粗过滤①网式过滤器②线隙式过滤器⑵深度型过滤器精过滤①纸质过滤器②烧结式过滤器⑶吸附型过滤器20.过滤器在液压系统中的安装位置过滤器只能单向使用⑴安装在液压泵的吸油管路上保护液压泵免遭较大颗粒的杂质的直接伤害⑵安装在压油管路上保护液压泵以外的其他液压元件⑶安装在回油路上保证流回油箱的油液是清洁的⑷安装在辅助泵的输油路上保证杂质不会进入主油路的各液压元件中⑸安装在支流管路上滤除混入油液中的杂质⑹单独过滤滤除油液中的全部杂质21.油箱的作用油箱的作用主要是储存油液,此外还起着散热、分离油液中的气体及沉淀污染物等作用;22.蓄能器的工作原理与功用蓄能器是液压系统中的一种能量储存装置;其主要作用如下：⑴作辅助动力源⑵补偿泄漏和保持恒压用⑶作紧急动力源⑷消除脉动与降低噪声⑸吸收液压冲击23.蓄能器的使用和安装⑴充气式蓄能器应使用惰性气体一般为氮气,允许工作压力视蓄能器结构形式而定;⑵不同的蓄能器各有其适用的工作范围;⑶囊式蓄能器原则上应垂直安装油口向下,只有在空间位置受限制时才允许倾斜或水平安装;⑷装在管路上的蓄能器必须用支板或支架固定;⑸蓄能器与管路系统之间应安装截止阀,供充气、检修时使用;蓄能器与液压泵之间应安装单向阀,以防止液压泵停车时蓄能器内储存的压力油液倒流;24.密封装置密封装置的作用是用来防止压力工作介质的泄漏和阻止外界灰尘、污垢和异物的侵入,是解决液压系统泄漏问题的最关键、最有效的手段;液压系统如果密封不良,可能会出现不允许的内、外泄漏;25.基本液压回路⑴压力控制回路①调压回路使液压系统整体或一部分的压力保持恒定或不超过某个数值;②减压回路使系统中的某一部分油路具有较低的稳定压力;③增压回路通过增压缸来实现提高液压系统中的某一支路的工作压力;④卸荷回路⑤保压回路在执行元件停止运动,而油液需要保持一定的压力时,需要用到保压回路;⑥平衡回路为防止立式液压缸和垂直运动的工作部件因自重而自行下滑,或在下行运动中由于自重而造成失控、失速的不稳定运动,常采用平衡回路;⑦卸压回路对容量大的液压缸和高压系统,应在保压与换向之间采取卸压措施;⑵速度控制回路①节流调速回路效率低工作原理是通过改变回路中流量控制阀通流面积的大小来控制进去执行元件的流量,以调节其运动速度;②容积调速回路容积调速回路是通过改变泵或马达的排量来实现调速的;主要优点没有节流损失和溢流损失,因而效率高,油液温升小,适用于高速、大功率调速系统;缺点变量泵和变量马达的结构较复杂,成本较高;③增速回路使液压执行元件获得所需要的高速,缩短机械的空程运动时间,从而提高系统的工作效率;④速度换接回路使液压执行机构在一个工作循环中从一种运动速度换到另一种运动速度;⑶方向控制回路①换向回路②锁紧回路通过切断执行元件的进油、出油通道来使它停在规定的位置上;③缓冲回路防止执行元件起动、停止时的冲击;④回转回路提高工作效率和整机机动性;⑷多执行元件控制回路①顺序动作回路实现多个执行元件按预定的次序动作的液压回路;②同步动作回路实现多个元件以相同的位移或相等的速度运动的液压回路;③互不干扰回路防止液压系统中的几个液压执行元件因速度快慢的不同而在动作上互相干扰的液压回路;⑸液压马达控制回路①液压马达串、并联回路适应行走机械的不同工况;②液压马达制动回路使液压马达迅速停转;。

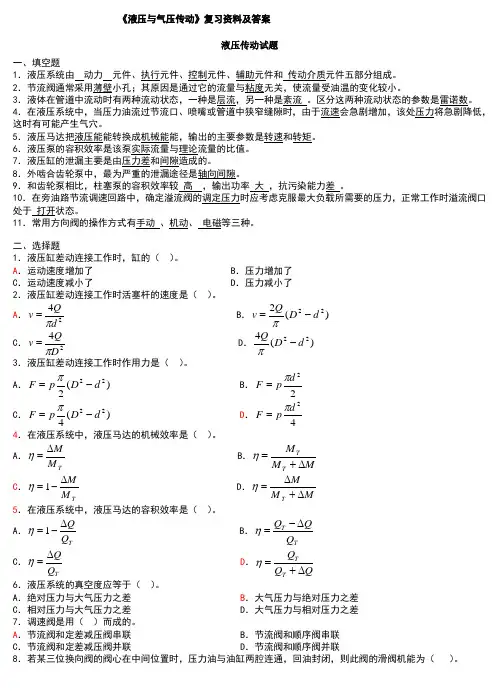

《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 动力 元件、执行元件、控制元件、辅助元件和 传动介质元件五部分组成。
2．节流阀通常采用薄壁小孔；其原因是通过它的流量与粘度无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流 。
区分这两种流动状态的参数是雷诺数。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于流速会急剧增加，该处压力将急剧降低，这时有可能产生气穴。
5．液压马达把液压能能转换成机械能能，输出的主要参数是转速和转矩。
6．液压泵的容积效率是该泵实际流量与理论流量的比值。
7．液压缸的泄漏主要是由压力差和间隙造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙。
9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力差 。
10．在旁油路节流调速回路中，确定溢流阀的调定压力时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开状态。
11．常用方向阀的操作方式有手动 、机动、 电磁等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．T M M∆=η B ．M M M T T ∆+=η C ．T M M ∆-=1η D ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．T Q Q∆-=1η B ．TT Q Q Q ∆-=η C ．T Q Q∆=η D ．QQ Q T T ∆+=η6．液压系统的真空度应等于（ ）。
液压与气压传动知识点复习总结〔很全〕一，根本慨念1，液压传动装置由动力元件，控制元件，执行元件，辅助元件和工作介质〔液压油〕组成2，液压系统的压力取决于负载，而执行元件的速度取决于流量，压力和流量是液压系统的两个重要参数 其功率N=PQ3, 液体静压力的两个根本特性是:静压力沿作用面法线方向且垂直于受压面;液体中任一点压力大小与方位无关.4，流体在金属圆管道中流动时有层流和紊流两种流态，可由临界雷诺数〔Re=2000～2200〕判别，雷诺数〔Re 〕其公式为Re=VD/υ，〔其中D 为水力直径〕， 圆管的水力直径为圆管的经。
5,液体粘度随工作压力增加而增大，随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为ρμν=， 6，流体在等直径管道中流动时有沿程压力损失和局部压力损失，其与流动速度的平方成正比.22ρλv l d p =∆, 22v p ρξ=∆. 层流时的损失可通过理论求得λ=64eR ；湍流时沿程损失其λ与Re 及管壁的粗糙度有关；局部阻力系数ξ由试验确定。
7，忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为γρυ++22P h=C(常数)，即液流任意截面的压力水头，速度水头和位置水头的总和为定值，但可以相互转化。
它是能量守恒定律在流体中的应用;小孔流量公式q=C d A t ρp ∆2,其与粘度根本无关；细长孔流量q=∆ld μπ1284P 。
平板缝隙流量q=p lbh ∆μ123,其与间隙的 三次方成正比，与压力的一次与方成正比. 8,流体在管道流动时符合连续性原理,即2111V A V A =,其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.9,在重力场中,静压力根本方程为P=P gh O ρ+; 压力表示:.绝对压力=大气压力+表压力; 真空度=大气压力-绝对压力. 1Mp=10pa 6，1bar=105pa.10,流体动量定理是研究流体控制体积在外力作用下的动量改变,通常用来求流体对管道和阀件的作用力;其矢量表达式为:F=)(12V V q dtdmv -=ρ；=F 222z y x f f f ++. f z y x f f ,,分别是F 在三个坐标上的图影。
第一章1.液压传动的概念原理1.1.1概念液压传动是以密闭管道中受压液体为工作介质，进行能量转换，传递，分配，称之为液压技术，有称之为液压传动。
1.1.2工作原理1）帕斯卡原理即“施加于密封容器内平衡液体中的某一点的压力等值地传递到全部液体”因此有F1/A1=P1=P=P2=F2/A22）连续性原理如果不考虑液体的可压缩性，泄露和构件的变形，则挤压出的液体的体积等于推动上移的体积。
3）能量守恒定律略1.1.3液压系统的组成部分及作用若干液压元件和管路组成以完成一定动作的整体称液压系统。
（1）动力元件又称液压泵（2）执行元件见液压能转换成机械能的装置。
它是与液压泵作用相反的能量转换装置，是液压缸和液压马达的总称。
（3）控制元件液压系统中控制液体压力，流量和流动方向的元件总称为控制元件。
（4）辅助元件包括油箱管道管接头滤油器蓄能器加热器冷却器等。
（5）工作介质为液体通常是液压油。
1.2液压传动的主要特点及其应用1.2.1液压传动的主要优点（1）可实现大范围地无极调速，调速功能不受功率大小的限制（2）液压传动具有质量轻体积小惯性小响应快等特点。
（3）液压传动均匀平稳，负载变化时速度稳定。
（4）可实现过载自动保护。
（5）可根据设备要求与环境灵活安装，适应性强。
（6）以液压油为工作介质，具有良好的润滑条件。
（7）液压元件易于标准化、系列化、通用化，便于设计、制造和推广应用。
1.2.2液压传动的主要缺点（1）效率较低（2）泄露问题（3）对污染敏感（4）检修困难（5）对温度敏感（6）对元件加工的精确度要求高第二章工作介质2.1液压油的主要物理特性2.1.1密度和重度定义：密度（重度）的定义为单位体积液体的质量（重量）。
2.1.1黏性和黏度1）牛顿黏性定律——黏度表达式t=f/a=udu/daa——相对运动层面积f——相对运动层内内摩擦力t——液体内部切应力（单位面积上的内摩擦力）du/dy——速度梯度u——比例系数称动力黏度2）黏度的表示方法和单位（1）动力黏度上式中的u为油液种类和温度决定的比例系数，他表示液体黏性的内摩擦程度，称动力黏度或绝对黏度。
