当前位置：文档之家 › 酚醛泡沫

酚醛泡沫

  • 格式：docx
  • 大小：23.88 KB
  • 文档页数：3

酚醛泡沫

酚醛泡沫（简称PF）是以酚醛树脂和其它助剂经科学配方制成的闭孔型硬质泡沫塑料。它是近几年发展起来的一类新型泡沫塑料，具有耐燃性好、发烟量低、耐高温、性能稳定、保温隔热、隔音、易成型加工等特点，是目前防火性能最好的轻质保温材料，被称为第三代新兴保温材料。

酚醛泡沫的特性：

1、低发烟、低毒性

高温时发烟量低，均能通过各国毒烟毒气实验。

2、断热性、保温性

对于温度所形成的热对流现象有良好的阻隔，达到节省能源的目的。

3、难燃性、耐热性

氧指数高不易燃烧。在高温情况下不融滴、不软化，只表面碳化。

4、耐药性、化学性

可抵抗大多数的化学溶剂，对于酸性和碱性具有良好的抵抗性。

5、耐候性、耐久性

使用范围在-180℃至180℃，尺寸稳定性好，抗老化佳，使用寿命长。

6、绿色环保建材

不使用卤元素及氟氯碳化物，不破坏臭氧层爱惜地球环境。

国家建筑材料测试中心的检验报告

中心编号：200933148

序号 检验项目 检验方法 标准指标 检验值 单项判定

1 燃

烧

性

能 B 燃烧增长速率指数

GB/T20284-2006 ≤120 0 合格

600S内总热释放量 ≤7.5 0.06 合格

火焰横向蔓延长度 ＜试样边缘 符合要求 合格

燃烧长度（60s内FS） GB/T8626-2007 ≤150 5 合格

s2 烟气生成速率指数 GB/T20284-2006 ≤180 109 合格

600s内总产烟量 ≤200 69 合格

d0 燃烧滴落物/微粒 GB/T20284-2006 600s内无燃烧滴落物/微粒 符合要求 合格

过滤纸是否被引燃 GB/T8626-2007 过滤纸未被燃烧 符合要求 合格

t1 产烟毒性 GB/T20284-2006 达到ZA3级 ZA2级 合格

2 传热系数 GB/T13475-2008 —— 0.74w/(m2.k)

3 空气声隔音量 GB/T50121-2005 —— 30dB

检验结论：

燃烧性能的检测结果符合GB8624-2006中B级的标准指标要求，附加分级符

合s2，d0，t1级的指标要求。按GB8624-2006判定，送检产品燃烧性能达到B-s2，d0，t1级。

说明：送检样品为酚醛彩钢复合板，厚度为35mm。

由传热系数计算的导热系数值为0.0258。

聚氨酯硬质泡沫

聚氨酯硬质泡沫（简称PU）是由异氰酸酯和多元醇（组合聚醚或聚酯）为主要原料加入添加剂组成的双组分按一定比例混合发泡成型的闭孔率不低于92%的硬质泡沫塑料。具有抗压强度高、吸水率小、化学稳定性好、耐酸碱、使用寿命长、保温性能优异等特点，是目前保温性能最好的轻质保温材料。

主要特点及设计选用要点

(1) 使用温度较高，一般可达100℃，添加耐温辅料后，使用温度可达120℃。

(2) 聚氨酯中发泡剂会因扩散作用不断与环境中的空气进行置换，致使导热系数随时间而逐渐增大。为了克服这一缺点，可采用压型钢板等不透气材料做面层将其密封，以限制或减缓这种置换作用。

(3) 现场喷涂聚氨酯泡沫塑料使用温度高，压缩性能高，施工简便，较EPS板更适于屋面保温。

(4) 用于管道（尤其是地下直埋管道）和屋面保温时，应采取可靠的防水、防潮措施。同时应考虑导热系数会随时间而增大，尽量采用密封材料作保护层。

(5) 发烟温度低，遇火时产生大量浓烟与有毒气体，不宜用作内保温材料。

(6) 虽然吸水率较低，但作为保温材料，绝不能兼做防水材料。

酚醛泡沫、聚氨酯硬质泡沫、聚氯乙烯、聚苯乙烯性能比较

项目 / 名称 酚醛树脂

（PF） 聚氨脂

(PU) 聚氯乙烯

(PVC) 聚苯乙烯

(PS)

最高工作温度℃ 180℃ 120℃ 120℃ 60℃

极限时状况 210℃变色 100℃收缩 140℃软化 80℃收缩

导热系数(w/m.k) 0.016~0.036 0.022~0.036 0.029~0.035 0.033~0.045

重量损失﹪ 37 100 95 94

老化试验 最好 差 好 差

抗化学溶剂性能 佳 较好 好 差

吸水率（kg/m3） 0.02 0.03 0.03 0.2

抗压强度(kpa) 216 127 33 107

燃烧时间（sec） － ≦30 ≦30 ≦30

火焰高度（mm） 15 ≦100 ≦250 ≦250

可燃性（氧指数） 难燃（42） 易燃（25） 易燃（25~27） 易燃（18~21）

熔融状况 不熔 带火熔滴 有熔滴 带火熔滴

烟密度（Dm） 9 51 68 66

燃烧释出气体毒性 无毒 有毒 有毒 有毒

产品型号及规格

产品名称 容重（kg/m3） 长度(mm) 宽(mm) 厚度(mm)

酚醛泡沫保温板 55±5 自定 1200 ≤1000

酚醛泡沫防火板 120 自定 1200 ≤1000

酚醛泡沫保温管壳 55±5

聚氨酯泡沫保温板 40±5 自定 1200 ≤300

合集下载

酚醛泡沫保温材料改性研究综述

酚醛泡沫保温材料改性研究综述

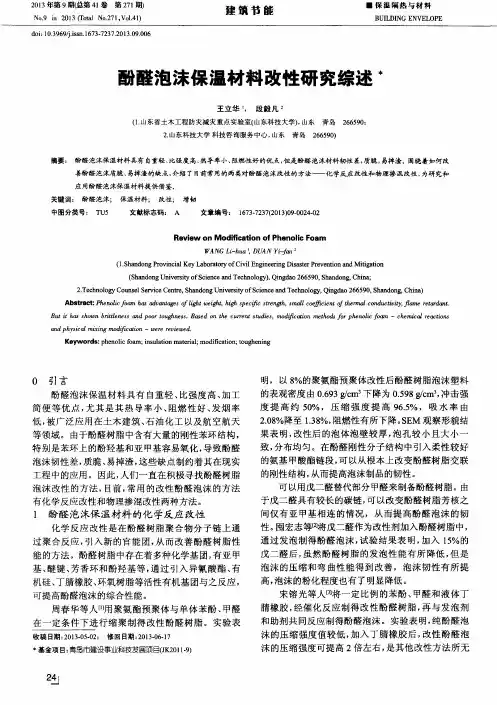

ｏ　年第　期（总第４　卷第　期　建筑节能　

Ｎｏ．９　ｉｎ　２０１３（　ｒ０ｔａｌ　Ｎｏ．２７１．Ｖｏ１．４１）　■保温隔热与材料　

ＢＵＩＬＤＩＮＧ　ＥＮＶＥＬ０ＰＥ　

ｄｏｉ：１０．３９６９８．ｉｓｓｎ．１６７３—７２３７．２０１３．０９．００６　

酚醛泡沫保温材料改性研究综述木　

王立华　，段毅凡：　

（１．山东省土木工程防灾减灾重点实验室（山东科技大学），山东青岛２６６５９０　

２．山东科技大学科技咨询服务中心，山东青岛２６６５９０）　

摘要：酚醛泡沫保温材料具有自重轻、比强度高、热导率小、阻燃性好的优点，但是酚醛泡沫材料韧性差，质脆，易掉渣。围绕着如何改　善酚醛泡沫质脆、易掉渣的缺点，介绍了目前常用的两类对酚醛泡沫改性的方法——化学反应改性和物理掺混改性，为研究和　

应用酚醛泡沫保温材料提供借鉴。　

关键词：　酚醛泡沫；　保温材料；　改性；　增韧　

中图分类号：ＴＵ５　文献标志码：　Ａ　文章编号：　１６７３－７２３７（２０１３）０９—００２４．０２　

Ｒｅｖｉｅｗ　ｏｎ　Ｍｏｄｉｆｉｃａｔｉｏｎ　ｏｆ　Ｐｈｅｎｏｌｉｃ　Ｆｏａｍ　

ＷＡＮＧ　Ｌｉ－ｈｕａ　，ＤＵＡＮ　Ｙｉ－ｆａｎ　

（１．Ｓｈａｎｄｏｎｇ　Ｐｒｏｖｉｎｃｉａｌ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆＣｉｖｉｌ　Ｅｎｇｉｎｅｅｎｎｇ　Ｄｉｓａｓｔｅｒ　Ｐｒｅｖｅｎｔｉｏｎ　ａｎｄ　Ｍｉｔｉｇａｔｉｏｎ　

（Ｓｈａｎｄｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＳｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ），Ｑｉｎｇｄａｏ　２６６５９０，Ｓｈａｎｄｏｎｇ，Ｃｈｉｎａ；　

２．Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏｕｎｓｅｌ　Ｓｅｒｖｉｃｅ　Ｃｅｎｔｒｅ，Ｓｈａｎｄｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＳｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ　２６６５９０，Ｓｈａｎｄｏｎｇ，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｐｈｅｎｏｌｉｃｆｏａｍ　ｈａｓ　ａｄｖａｎｔａｇｅｓ　ｏｆｌｉｇｈｔ　ｗｅｉｇｈｔ，ｈｉｇｈ　ｓｐｅｃｉｆｉｃ　ｓｔｒｅｎｇｔｈ，ｓｍａｌｌ　ｃｏｅｆｆｉｃｉｅｎｔ　ｏｆｔｈｅｒｍａｌ　ｃｏｎｄｕｃｔｉｖｉｔｙ，　ｒｅ‘　ｄ口ｒ哦　

酚醛泡沫塑料综述

酚醛泡沫塑料综述

收稿日期:1997—10—17;修改稿收到日期:1998—01—

23专题综述

酚醛泡沫塑料综述

毛津淑　常　津　陈贻瑞　方洞浦

(天津大学材料科学与工程学院,天津300072)

摘　要

本文论述了酚醛泡沫塑料的发展概况,重点介绍了原料制备,发泡剂、固化剂、表

面活性剂的使用,多种改性方法,生产工艺及设备并列出了该产品的应用范围。

关键词　酚醛 泡沫 隔热 改性应用

ReviewofPhenolicFoam

MaoJinshu　ChangJin　ChenYirui　FangDongpu(Schoolofmaterialscienceandengineering,TianjinUniversity,Tianjin300072)

Abstract

Inthispaper,therecentdevelopmentsofPhenolicfoamaredescribed.Theraw

material,blowingagent,surfactant,catalyst,mathodsofmodifing,processingande2

quipmentusedforPhenolicfoamarealsointroducedindetail.Therangeofapplica2

tionisalsogiven.

Keywords　phenolic　foam　thermalinsulation　modifyapplication

酚醛树脂是一个古老的品种。从1905年

其创始人美国科学家Dr.LeoBackeland将

酚醛树脂第一次投入商业化生产,至今已有

90多年的历史。由于酚醛树脂制造工艺简单、价格便宜且具有许多优异的性能,很快在

塑料、涂料、黏合剂等领域得到广泛应用。

近些年来,随着建筑、航空、舰船以及空间技术的发展,轻质、

耐火、低毒的材料逐渐

受到重视。在常用的隔热材料中有机泡沫占

有很大比例,而其中酚醛泡沫更具有其他泡

沫塑料无法比拟的优势。它耐热、自熄、低烟、

酚醛保温板—详细介绍

酚醛保温板—详细介绍

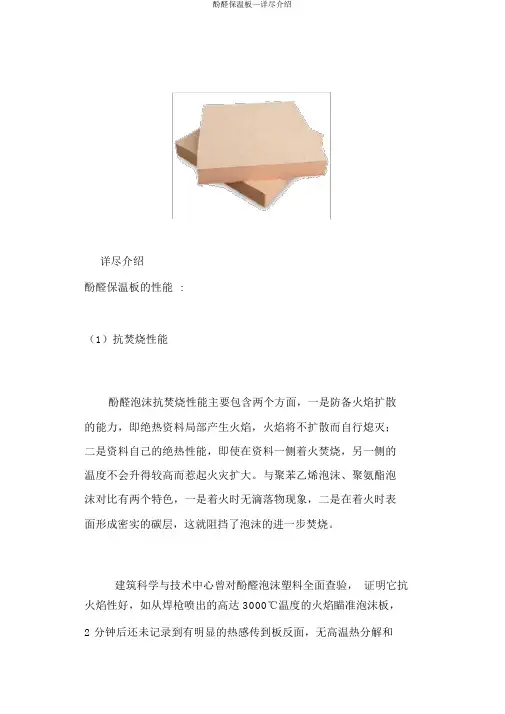

酚醛保温板—详尽介绍

详尽介绍

酚醛保温板的性能 :

（1）抗焚烧性能

酚醛泡沫抗焚烧性能主要包含两个方面，一是防备火焰扩散的能力，即绝热资料局部产生火焰，火焰将不扩散而自行熄灭；二是资料自己的绝热性能，即使在资料一侧着火焚烧，另一侧的温度不会升得较高而惹起火灾扩大。与聚苯乙烯泡沫、聚氨酯泡沫对比有两个特色，一是着火时无滴落物现象，二是在着火时表面形成密实的碳层，这就阻挡了泡沫的进一步焚烧。

建筑科学与技术中心曾对酚醛泡沫塑料全面查验， 证明它抗火焰性好，如从焊枪喷出的高达 3000℃温度的火焰瞄准泡沫板，

2 分钟后还未记录到有明显的热感传到板反面，无高温热分解和 酚醛保温板—详尽介绍

发烟。

（2）化学稳固性

有机资料在设备和管道保温施工和使用中，有时要和某些溶剂和化学品接触，故需要必定的抗化学溶剂等性能。酚醛泡沫抗化学性、溶剂性优于其余有机泡沫，在施工中能与任何水溶性胶类、溶剂型胶类并用，应用范围广。

（3）热稳固性

酚醛泡沫在一宽的温度范围内拥有优异的热稳固性，其在出现缩短或开裂以前的连续使用温度范围为 140-175 ℃，并有经受不连续使用的辐照温度可高达 180℃的报导。酚醛泡沫发泡组分中掺入惰性填料可明显提升热稳固性，如加入 10%的玻璃纤维的酚醛泡沫可经受 800℃高温 1 小时不出现缩短或开裂。酚醛泡沫在低温下使用不受限制。这些性能是其余有机泡沫所不可以及的。

温特佳酚醛硬泡保温防火板的八大长处：

1. 优异的保温绝热性能：改性酚醛硬泡是一种热固性塑料，其固 酚醛保温板—详尽介绍

化成独立的微孔发泡体， 泡孔直径为 50-80 微米，导热系数 (K 值 )

在 之间， ( 如按国家建筑节能 65%的要求， 4cm

厚酚醛硬泡板相当于 10-12cm 厚聚苯板的保温成效 ) 。

2. 特优的防火阻燃性能：改性酚醛硬泡板材在焊枪火焰下不焚烧

( 自熄 ) 、不熔融、不延燃、不变形、无滴落、无烟雾、 co 排出少、不含其余有毒物质等， 是一种真实 “安全靠谱” 的保温防火资料。

酚醛板外墙保温技术标准

酚醛板外墙保温技术标准

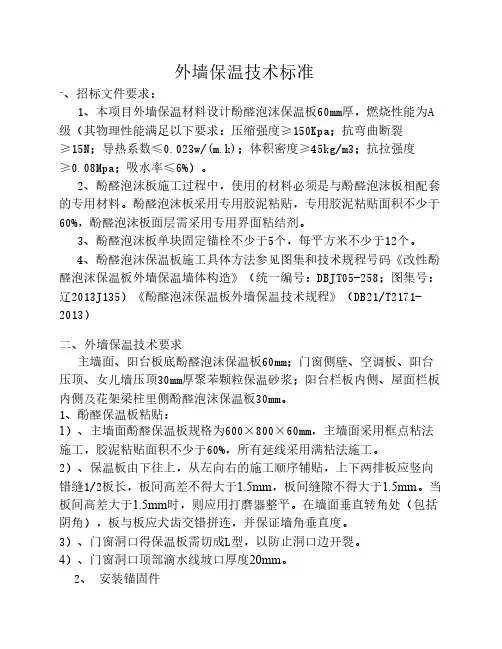

外墙保温技术标准

一、招标文件要求：

1、本项目外墙保温材料设计酚醛泡沫保温板60mm厚，燃烧性能为A

级（其物理性能满足以下要求：压缩强度≥150Kpa；抗弯曲断裂

≥15N；导热系数≤0.023w/(m.k)；体积密度≥45kg/m3；抗拉强度

≥0.08Mpa；吸水率≤6%）。

2、酚醛泡沫板施工过程中，使用的材料必须是与酚醛泡沫板相配套

的专用材料。酚醛泡沫板采用专用胶泥粘贴，专用胶泥粘贴面积不少于

60%，酚醛泡沫板面层需采用专用界面粘结剂。

3、酚醛泡沫板单块固定锚栓不少于5个，每平方米不少于12个。

4、酚醛泡沫保温板施工具体方法参见图集和技术规程号码《改性酚

醛泡沫保温板外墙保温墙体构造》（统一编号：DBJT05-258；图集号：

辽2013J135）《酚醛泡沫保温板外墙保温技术规程》（DB21/T2171-

2013） 二、外墙保温技术要求主墙面、阳台板底酚醛泡沫保温板60mm；门窗侧壁、空调板、阳台

压顶、女儿墙压顶30mm厚聚苯颗粒保温砂浆；阳台栏板内侧、屋面栏板

内侧及花架梁柱里侧酚醛泡沫保温板30mm。1、酚醛保温板粘贴：1）、主墙面酚醛保温板规格为600×800×60mm，主墙面采用框点粘法

施工，胶泥粘贴面积不少于60%，所有延线采用满粘法施工。

2）、保温板由下往上，从左向右的施工顺序铺贴，上下两排板应竖向

错缝1/2板长，板间高差不得大于1.5mm，板间缝隙不得大于1.5mm。当

板间高差大于1.5mm时，则应用打磨器整平。在墙面垂直转角处（包括

阴角），板与板应犬齿交错拼连，并保证墙角垂直度。

3）、门窗洞口得保温板需切成L型，以防止洞口边开裂。

4）、门窗洞口顶部滴水线坡口厚度20mm。

2、 安装锚固件待保温板粘贴后，即可安装锚固件；锚栓直径Φ6长度120mm，固定

件胀塞部分进入结构墙体不小于50mm。，

锚固件具体安装数量采用每块单板5个/块，有效锚固深入混凝土墙

内≮25±5㎜；门窗洞口、阳角边缘应加固处理，水平、垂直间距≯500
