点阵式液晶显示具有显示信息量大，功耗低，寿命长等特点，在各种高性能智能仪表中得到越来越多的应用，它作为仪表的显示终端，可实时显示各种字符、曲线、汉字、表达式等。１硬件设计

ＭＧ－１２８６４是１２８（列）×６４（行）点阵的液晶显示模块。这里只介绍用到的接口及其控制显示方法。表１是ＭＧ２１２８６４的管脚说明。当１５脚为低且１６脚为高时选中ＭＧ－１２８６４的左区（左边的６４×６４），当１５脚为高且１６脚为低时选中ＭＧ－１２８６４的右区（右边的６４×６４）。１９脚和２０脚是为了在光线暗的环境下看到液晶显示器的显示内容而加的背光，即在液晶显示器的背面加一光源。控制线Ｒ／Ｗ、ＣＳ１、ＣＳ２、ＲＳ必须在使能线Ｅ为低的时候改变。当使能线Ｅ为高时控制线Ｒ／Ｗ、ＣＳ１、ＣＳ２、ＲＳ不能改变9使能线Ｅ为高时ＭＧ２１２８６４从数据线ＤＢ０～ＤＢ７输出数据。列出ＭＧ－１２８６４的指令表２。根据指令的要求及ＭＧ－１２８６４的时序图，单片机对ＭＧ－１２８６４的连接方式有：直接访问方式和间接控制方式。间接方式要加一些辅助芯片，直接方式则无须辅助芯片即可控制液晶显示器的显示。为了较好地体现ＭＧ－１２８６４的用法，设计了单片机控制ＭＧ－１２８６４的最小系统见图１。２软件设计ＭＧ－１２８６４的软件编程的目的是把要显示的汉字的点阵输入到液晶显示模块的ＲＡＭ当中。２．１取字模汉字显示是国内应用图形液晶显示模块的主要目的。由于液晶显示块的特性，需要将汉字库旋转９０°后再写入液晶显示模块的ＲＡＭ中。取点的

方式是纵向八点下高位，即以纵向８个连续点构成一个字节，最上边的点为字节的最低位，即ＢＩＴ０，最下边的点为ＢＩＴ７。以１６×１６点阵的汉字取字模为例，按每行１６字节，共２行取字模，每个汉字共３２字节，点阵四个角取字顺序为左上角→右上角→左下角→右下角。把取好的字模存储在ＭＳＰ４３０的ＦＬＡＳＨ中，用ＨＺＤＯＴ作为汉字点指令名称ＲＳＲ／ＷＤ７Ｄ６Ｄ５Ｄ４显示开关００００１１起始行００１１Ｌ５Ｌ４页面地址００１０１１列地址０００１Ｃ５Ｃ４读取状态字０１ＢＵＳＹ０ＯＮ／ＯＦＦＲＥＳＥＴ写显示数据１０数据读显示数据１１数据表２ＭＧ－１２８６４指令表（１）

指令名称Ｄ３Ｄ２Ｄ１Ｄ０起始行Ｌ３Ｌ２Ｌ１Ｌ０页面地址１Ｐ２Ｐ１列地址Ｃ３Ｃ２Ｃ１Ｃ０读取状态字００００写显示数据数据读显示数据数据表２ＭＧ－１２８６４指令表（２）显示开关１１１ＤＰ０序号接脚符号功能１ＶＳＳ信号地电源正ＶＤＤ２液晶显示驱动电源ＶＯ３４ＲＳ数据／指令选择信号读／写选择信号Ｒ／Ｗ５使能信号

Ｅ６７－１４ＤＢ０－ＤＢ７数据总线片选１ＣＳ１１５片选２ＣＳ２１６１７ＲＥＳ复位信号负电压输出ＶＥＥ１８背光电压正ＥＬ－Ｅ１９背光电压负ＥＬ－Ｄ２０表１ＭＧ－１２８６４液晶显示器的管脚说明２００７年４月第２期ＭＧ－１２８６４液晶显示器在智能仪表中的应用电脑学习

颜颐欣＊胡伟杰＊＊赵非＊＊＊摘要介绍了ＭＧ－１２８６４型液晶显示器在智能仪表中与ＭＳＰ４３０接口及其控制显示的方法。关键词ＭＧ－１２８６４点阵液晶显示中图分类号ＴＰ３９９文献标识码Ｂ文章编号：１００２－２４２２（２００７）０２－０００８－０２ＡｐｐｌｉｃａｔｉｏｎｏｆＭＧ－１２８６４ＬＣＤＤｉｓｐｌａｙｆｏｒＩｎｔｅｌｌｉｇｅｎｔＩｎｓｔｒｕｍｅｎｔＹａｎＹｉｘｉｎＨｕＷｅｉｊｉｅＺｈａｏＦｅｉＡｂｓｔｒａｃｔＴｈｅｐａｐｅｒｍａｉｎｌｙｉｎｔｒｏｄｕｃｅｓｔｈｅｉｎｔｅｒｆａｃｅｏｆＭＧ－１２８６４ＬＣＤｄｉｓｐｌａｙｗｉｔｈＭＳＰ４３０ａｎｄｔｈｅｃｏｎｔｒｏｌｍｅｔｈｏｄｆｏｒＫｅｙｗｏｒｄＭＧ－１２８６４ＬａｔｔｉｃｅＤｉｓｐｌａｙｉｎｇｏｆＬＣＤＭＳＰ４３０．

＊颜颐欣哈尔滨理工大学测控技术与通信工程学院工程师（１５００４０）收稿日期：２００６－１０－０９＊＊胡伟杰哈尔滨理工大学测控技术与通信工程学院硕士研究生（１５００４０）＊＊＊赵非哈尔滨理工大学测控技术与通信工程学院硕士研究生（１５００４０）・８・

阵的表头，要显示汉字时查表取数据写入液晶显示模块的ＲＡＭ中就可以。２．２宏定义现根据接口电路进行宏定义，增强电路的可读性。＃ｄｅｆｉｎｅｕｃｈａｒｕｎｓｉｇｎｅｄｃｈａｒ＃ｄｅｆｉｎｅｕｉｎｔｕｎｓｉｇｎｅｄｉｎｔ＃ｄｅｆｉｎｅＤａｔａＯｕｔＰ５ＯＵＴ＃ｄｅｆｉｎｅＤａｔａＩｎＰ５ＩＮ＃ｄｅｆｉｎｅＣＬＲ＿ＲＳＰ４ＯＵＴ＆＝EＢＩＴ２＃ｄｅｆｉｎｅＳＥＴ＿ＲＳＰ４ＯＵＴ｜＝ＢＩＴ２＃ｄｅｆｉｎｅＣＬＲ＿ＲＷＰ４ＯＵＴ＆＝EＢＩＴ３＃ｄｅｆｉｎｅＳＥＴ＿ＲＷＰ４ＯＵＴ｜＝ＢＩＴ３＃ｄｅｆｉｎｅＣＬＲ＿ＥＮＰ４ＯＵＴ＆＝EＢＩＴ４＃ｄｅｆｉｎｅＳＥＴ＿ＥＮＰ４ＯＵＴ｜＝ＢＩＴ４＃ｄｅｆｉｎｅＣＬＲ＿ＣＳ１Ｐ４ＯＵＴ＆＝EＢＩＴ５＃ｄｅｆｉｎｅＳＥＴ＿ＣＳ１Ｐ４ＯＵＴ｜＝ＢＩＴ５＃ｄｅｆｉｎｅＣＬＲ＿ＣＳ２Ｐ４ＯＵＴ＆＝EＢＩＴ６＃ｄｅｆｉｎｅＳＥＴ＿ＣＳ２Ｐ４ＯＵＴ｜＝ＢＩＴ６２．３写指令写指令包括显示开关设置、显示起始行设置、页面地址设置、列地址设置、读取状态字。从表２可以看出写指令时控制信号ＲＳ、Ｒ／Ｗ一般为零（Ｒ／Ｗ只有在读取状态字时才为１），改变的是控制代码，可以做一个通用的写指令代码子程序。ｖｏｉｄｗｃｏｄｅ（ｕｃｈａｒｃｏｄｅ，ｕｃｈａｒｃｓ１，ｕｃｈａｒｃｓ２）Tｉｆ（ｃｓ１＝＝１）ＳＥＴ＿ＣＳ１UｅｌｓｅＣＬＲ＿ＣＳ１Uｉｆ（ｃｓ２＝＝１）ＳＥＴ＿ＣＳ２UｅｌｓｅＣＬＲ＿ＣＳ２UＣＬＲ＿ＲＳUＣＬＲ＿ＲＷUＤａｔａＯｕｔ＝ｃｏｄｅUＣＬＲ＿ＥＮUｄｅｌａｙ（）UＳＥＴ＿ＥＮUｄｅｌａｙ（）UＣＬＲ＿ＥＮUX２．４写数据写数据和写指令的子程序差不多，只在程序最后改变了控制信号ＲＳ和暂时存储器ＤＡＴＡ。ｖｏｉｄｗｄａｔａ（ｕｃｈａｒｄａｔａ，ｕｃｈａｒｃｓ１，ｕｃｈａｒｃｓ２）Tｉｆ（ｃｓ１＝＝１）ＳＥＴ＿ＣＳ１UｅｌｓｅＣＬＲ＿ＣＳ１Uｉｆ（ｃｓ２＝＝１）ＳＥＴ＿ＣＳ２UｅｌｓｅＣＬＲ＿ＣＳ２UＳＥＴ＿ＲＳUＣＬＲ＿ＲＷUＤａｔａＯｕｔ＝ｄａｔａUＣＬＲ＿ＥＮUｄｅｌａｙ（）UＳＥＴ＿ＥＮUｄｅｌａｙ（）UＣＬＲ＿ＥＮUX２．５清屏初始化后一般要清屏，只要把液晶显示块的ＲＡＭ都赋零即可，即写入显示数据″００″，程序如下：ｖｏｉｄｃｌｒ（ｖｏｉｄ）Tｕｃｈａｒｌｏｏｐ，ｎUｆｏｒ（ｎ＝０Uｎ＜８Uｎ＋＋）Tｓｅｔ＿ａｄｒ（ｎ，０））Uｓｅｔ＿ｓｔａｒｔｌｉｎｅ（０）Uｌｏｏｐ＝０Uｆｏｒ（ｌｏｏｐ＝０Uｌｏｏｐ＜６４Uｌｏｏｐ＋＋）Tｗｄａｔａ（０，１，０）Uｄｅｌａｙ（）UXｓｅｔ＿ａｄｒ（ｎ，０）Uｓｅｔ＿ｓｔａｒｔｌｉｎｅ（０）Uｌｏｏｐ＝０Uｆｏｒ（ｌｏｏｐ＝０Uｌｏｏｐ＜６４Uｌｏｏｐ＋＋）Tｗｄａｔａ（０，０，１）Uｄｅｌａｙ（）UXXX３结束语通过ＭＧ－１２８６４型液晶显示器在六氟化硫系统中应用的实验，可以看到液晶显示器能够同时显示气体的温度、压力等参数和气体的密度等多路测量信号。随着生产要求的不断提高，控制和管理系统中信息量随之增加，按照上述方案设计制作的仪表还可以对这些采集到的数据进行有效地处理，克服了常规仪表中ＬＥＤ显示器只能显示简单字符和汉字的缺点，可以实现正常显示、反显、翻页、滚屏和动画等显示功能，建立良好的人机交换界面。参考文献［１］巍小龙编．ＭＳＰ４３０系列单片机接口技术及系统设计实例．北京：北京航空航天大学出版社，２００３．［２］胡大可编．ＭＳＰ４３０系列ＦＬＡＳＨ型超低功耗１６位单片机．北京：北京航空航天大学出版社，２００３．［３］李维，郭强编著．液晶显示器件应用技术．北京：北京邮电学院出版社，１９９３．Ｐ４２Ｐ４３Ｐ４４Ｐ５口Ｐ４５Ｐ４６ＶＳＳＶｄｄＶＯＲＳＲ／ＷＥＤＢ０－ＤＢ７ＣＳ１ＣＳ２ＲＥＳＶＥＥＥＬ－ＥＥＬ－Ｄ液晶显示接口ＭＳＰ４３０图１

・９・

合集下载

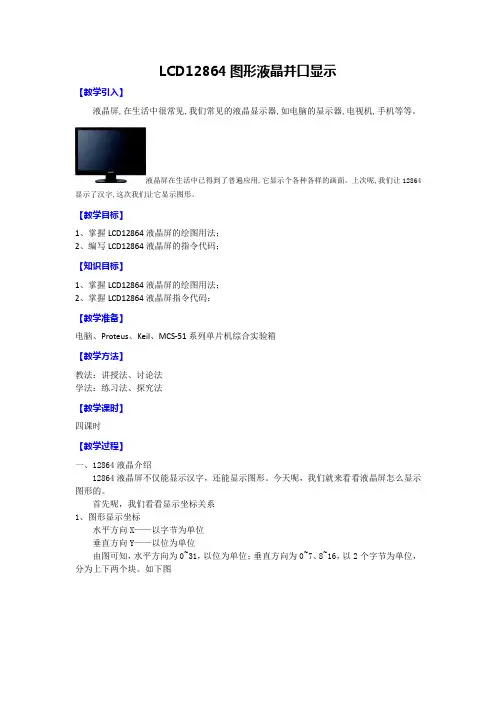

LCD12864图形液晶并口显示2
