园林施工图绘制课件

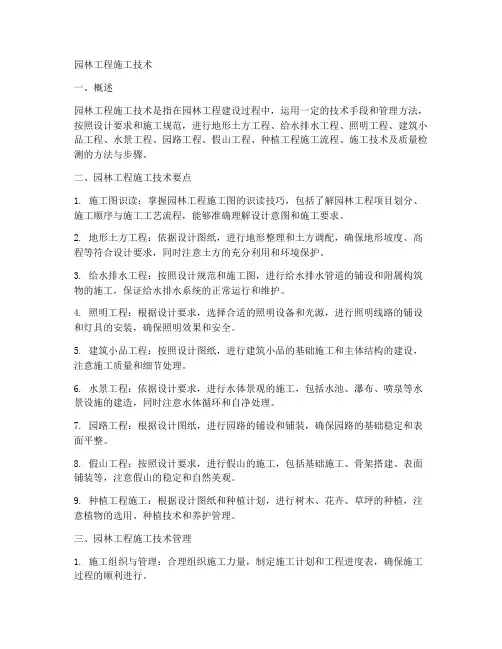

园林工程施工技术

一、概述

园林工程施工技术是指在园林工程建设过程中，运用一定的技术手段和管理方法，按照设计要求和施工规范，进行地形土方工程、给水排水工程、照明工程、建筑小品工程、水景工程、园路工程、假山工程、种植工程施工流程、施工技术及质量检测的方法与步骤。

二、园林工程施工技术要点

1. 施工图识读：掌握园林工程施工图的识读技巧，包括了解园林工程项目划分、施工顺序与施工工艺流程，能够准确理解设计意图和施工要求。

2. 地形土方工程：依据设计图纸，进行地形整理和土方调配，确保地形坡度、高程等符合设计要求，同时注意土方的充分利用和环境保护。

3. 给水排水工程：按照设计规范和施工图，进行给水排水管道的铺设和附属构筑物的施工，保证给水排水系统的正常运行和维护。

4. 照明工程：根据设计要求，选择合适的照明设备和光源，进行照明线路的铺设和灯具的安装，确保照明效果和安全。

5. 建筑小品工程：按照设计图纸，进行建筑小品的基础施工和主体结构的建设，注意施工质量和细节处理。

6. 水景工程：依据设计要求，进行水体景观的施工，包括水池、瀑布、喷泉等水景设施的建造，同时注意水体循环和自净处理。

7. 园路工程：根据设计图纸，进行园路的铺设和铺装，确保园路的基础稳定和表面平整。

8. 假山工程：按照设计要求，进行假山的施工，包括基础施工、骨架搭建、表面铺装等，注意假山的稳定和自然美观。

9. 种植工程施工：根据设计图纸和种植计划，进行树木、花卉、草坪的种植，注意植物的选用、种植技术和养护管理。

三、园林工程施工技术管理

1. 施工组织与管理：合理组织施工力量，制定施工计划和工程进度表，确保施工过程的顺利进行。 2. 质量控制与检测：严格按照国家、行业和地方的相关标准和规范进行施工，加强质量检测和验收，确保工程质量。

3. 安全生产与环保：加强施工现场的安全管理，遵守安全生产规定，减少安全事故的发生。同时注意环境保护，减少对周边环境的影响。

第1篇

一、课程概述

园林工程施工技术是园林专业核心课程之一，旨在培养学生在掌握园林工程设计方法和施工技术要点的基础上，能够独立完成小型园林施工的能力。本课程紧密结合实际工程案例，系统介绍园林工程施工的各个环节，包括园林工程概述、施工图绘制、土方工程、给排水工程、水景工程、砌筑工程、园路工程、假山工程等。

二、课程内容

1. 园林工程概述

- 园林工程施工的流程与程序

- 园林工程施工的组织与管理

2. 施工图绘制

- 园林施工图的类型与特点

- 施工图的识读与绘制方法

3. 土方工程

- 土方工程的测量与放样

- 土方工程的施工技术与方法

4. 给排水工程

- 给排水系统的设计原则与要求

- 给排水管道的施工技术与质量要求

5. 水景工程

- 水景工程的设计与施工

- 水景工程的维护与管理

6. 砌筑工程

- 砌筑材料的选用与处理 - 砌筑施工的技术与质量要求

7. 园路工程

- 园路工程设计原则与要求

- 园路施工的技术与质量要求

8. 假山工程

- 假山工程设计原则与要求

- 假山施工的技术与质量要求

三、教学方法

1. 理论教学

- 讲授法：系统讲解园林工程施工技术相关理论知识

- 案例分析法：通过实际工程案例，帮助学生理解掌握施工技术要点

2. 实践教学

- 施工现场参观：让学生了解施工现场的实际情况

- 施工工艺模拟：通过模拟施工过程，提高学生的动手能力

3. 小组合作

- 小组讨论：培养学生团队合作精神，提高沟通协调能力

- 小组实践：让学生共同完成园林施工项目，提高实际操作能力

四、课程目标

1. 知识目标

- 掌握园林工程施工的基本理论、方法和工艺

- 熟悉园林工程施工图绘制、材料选用、施工工艺等基本技能

2. 技能目标

- 能够独立完成小型园林施工项目 - 具备园林工程施工现场管理能力

园林景观总平面施工图绘制

园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

一、总平面施工图绘制

总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。总平面里的尺寸和高程的度量单位都是“米”。

图2.23 景观施工图总平面(谭姝曼绘制)

二、竖向设计图绘制

竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。

图2.24 竖向设计图

三、景观网格放样图

景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。景观网格放样图的绘制要点如下:

①方格网大小:根据项目的不同,所用方格网的大小也不同。一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。大尺寸网格线用粗线区别。网格应全面覆盖场地的施工范围。

②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。正南北向和东西向基轴可不注明坐标。

园林施工图绘制

随着人们生活水平的提高，对生活环境的要求也越来越高。园林施工图绘制是园林景观设计中非常重要的环节之一，其质量直接影响到园林景观的最终呈现效果。本文将从园林施工图绘制的基本概念、绘制流程、注意事项等方面进行阐述，以期为相关从业者提供参考。

一、园林施工图绘制的基本概念

园林施工图绘制是指将园林设计师的构思以图纸的形式呈现出来，包括园林的平面图、立面图、剖面图等。通过这些图纸，园林施工单位可以更加准确地了解设计师的意图，从而进行施工。园林施工图绘制需要具备一定的建筑学、园林美学、植物学等相关知识，同时还需要掌握绘图软件的使用技巧。

二、园林施工图绘制的流程

1、准备工作

在进行园林施工图绘制之前，需要进行充分的准备工作。需要了解园林设计师的设计理念和要求，明确设计目标。需要收集相关的资料，包括地形、水文、气候等数据以及建筑、植物等相关信息。需要制定详细的绘制计划，确定绘制的顺序和细节。 2、绘制初步设计图纸

在准备工作完成后，开始绘制初步设计图纸。主要包括总体规划图、地形设计图、植物配置图等。在绘制过程中要注意对细节的处理，比如地形的起伏变化、植物的搭配等。同时要结合实际情况进行设计，确保设计的可行性和实用性。

3、绘制施工图纸

初步设计图纸完成后，需要将其转化为施工图纸。施工图纸是园林施工单位进行施工的依据，因此在绘制时需要更加细致和准确。要考虑到材料的选用、施工的工艺等方面，确保图纸的可行性和实用性。

4、审核和修改

施工图纸完成后需要进行审核和修改。主要对图纸的细节进行核对和完善，确保图纸的准确性和完整性。同时要与园林施工单位进行沟通，确保施工过程中的细节问题得到妥善处理。

三、园林施工图绘制的注意事项

1、准确性：园林施工图绘制要准确地反映设计师的意图和要求，避免出现误差和误解。同时要与园林施工单位进行充分沟通，确保图纸的准确性和实用性。

2、细节处理：园林施工图绘制需要对细节进行处理，比如地形的高低起伏、植物的搭配等。同时要注意对材料的选用、施工的工艺等方面进行考虑，确保图纸的可行性和实用性。
