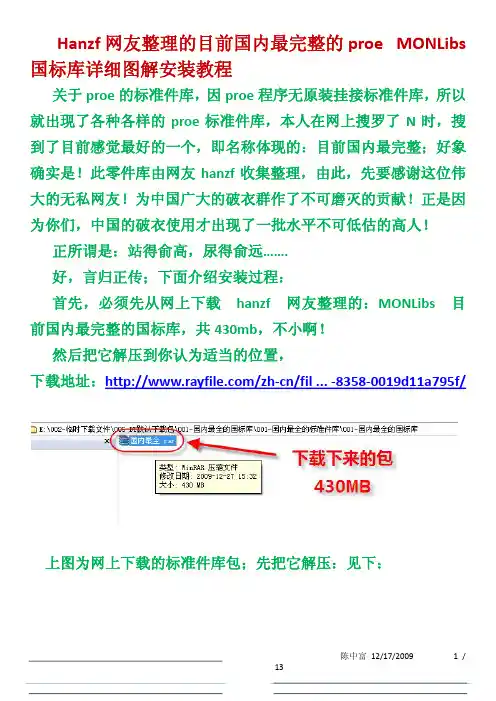

陈中富 12/17/2009 1 / 13 Hanzf网友整理的目前国内最完整的proe MONLibs 国标库详细图解安装教程 关于 proe 的标准件库，因 proe 程序无原装挂接标准件库，所以 就出现了各种各样的 proe 标准件库，本人在网上搜罗了 N 时，搜 到了目前感觉最好的一个，即名称体现的：目前国内最完整；好象 确实是！此零件库由网友 hanzf 收集整理，由此，先要感谢这位伟 大的无私网友！为中国广大的破衣群作了不可磨灭的贡献！正是因 为你们，中国的破衣使用才出现了一批水平不可低估的高人！ 正所谓是：站得俞高，尿得俞远……. 好，言归正传；下面介绍安装过程： 首先，必须先从网上下载 hanzf 网友整理的：MONLibs 目 前国内最完整的国标库，共 430mb，不小啊！ 然后把它解压到你认为适当的位置， 下载地址：/zh‐cn/fil ...‐8358‐0019d11a795f/ 上图为网上下载的标准件库包；先把它解压：见下：陈中富 12/17/2009 2 / 13 先说个前提，以下系列图解为我在已安装好标准件库的基础上作 的截图，为省时间，我就不把它删除又重装做说明，只在文字上作 出相关注释说明即可！着重点主要是明白安装步骤，但还是先注明 这点以防扰乱视听； 下面继续介绍： 先建个文件夹： 把解压出来的 MONLibs 文件复制至上面文件夹内：陈中富 12/17/2009 3 / 13 打开 MONLibs 文件夹内的 GBLib 文件夹，把解压出来的剩余所有文 件夹复制进来； 把上图复制的零件放入 GBLib文件夹；见下： 此时打开 proe，设置以下 config.pro 配置： 设置库文件目录：pro_library_dir陈中富 12/17/2009 4 / 13 设置更新文件 pbc.exe 目录：pro_catalog_dir 设置材质文件目录：pro_material_dir 设置注册表文件 protk.dat 目录：protkdat 设置配置保存配置：save_objects 上面 5 个配置文件设置完毕后，用记事本打开 MONLibs 文件夹里的 注册表文件：protk.dat ，作以下修改：陈中富 12/17/2009 5 / 13 下一步设置系统变量：两个系统变量： 上图点我的电脑、属性、高级、系统变量、新建、里建；好继续建 下一个系统变量： 此时 安装 PROE 安装目录下的\i486_nt\pvx\pvx.exe 的 “pvx.exe” ，双击进行安装，安装至 MONLibs 文件位置。 见下图： 先找 proe 系统文件下的 pvx.exe,双击进行安装，安装至 MONLibs 内：陈中富 12/17/2009 6 / 13 双击后会打开安装对话框，然后把它安装至 MONLibs 文件夹内 即可，我这里就不用图解了。 下一步将 MONLibs 目录内文件 msvcr71.dll mfc71.dll 复 制到 Windows 系统文件夹 system32 内。 若是 proe WF4.0 就复制 msvcr80.dll mfc80.dll , 上 面为 proe WF3.0 文件。如下图： 把上图两文件粘入 Windows系统文件夹 system32 内：陈中富 12/17/2009 7 / 13 粘贴完毕后，最后一步，运行 MONLibs 文件夹里的“pbc.exe” 文件更新；记住一定要做这一步，否则失效！ 双击后会跳出黑色快速运算对话框，运算完毕后会自动关闭。关 闭后即大功告成了！ 运算完后我们再打开：proe,打开一任意组件，你会看到，右上 角会产生一个瀑布选择型的标准件库对话框。这里你就可放心的选陈中富 12/17/2009 8 / 13 择插入你需要的标准件了。 这里我们任意点击一选项，比如选齿轮： 点击后跳出的插入框 ： 我们就选图示这伞齿轮插入：陈中富 12/17/2009 9 / 13 此时你在保存后退出 proe，再在下次打开的时候打开此文件，你 会发现，无失败现象！ 特别要注意的一个要点： 若你要对插入的标准件零件作尺寸修改，一定要先备份至原位置 并改名后再修改才不会造成标准件库零件尺寸混乱！否则，你会心 烦意乱的！我们下面示范一下： 比如装入直齿轮： 插入后：陈中富 12/17/2009 10 / 13 若此时我们要对此直齿轮作修改：那么必须先备份至原文件位置： 点备份后找到你此零件要保存的位置点确定； 此时再对文件改名，此时若不改名它就是原标准件库的文件名， 你若对尺寸修改原标准件库的零件尺寸也同样会修改，等保存后再 在下次插入时此零件就是你修改过的尺寸；那标准件库就不标准了。 就失去了标准件的意义。 所以：就要做上面动作，其原因说明见下： 1. 因为你是备份过的，实质它已是另外一个零件。 2. 你再把它改名，它就不会与原标准件库同名零件发生混乱。陈中富 12/17/2009 11 / 13 3. 做完上两项后再修改尺寸。实质就是在对标准件库外的一个 零件修改；它当然就不会与原标准件库零件发生任何关联。 所以肯定不会对标准件库制造混乱。 这样说应该就明白了吧！ 好，下面我们修改一下齿轮的齿数： 在组件里点右键打开直齿轮后，点再生，选齿数 Z，回车后修改 它的齿数：注：前提是已备份改名。 回车再生后： 此时我们再回到组件再插入同样的圆柱齿轮： 我们会发现，标准件库的齿轮尺寸还是原样子，没有变动： 见下图：陈中富 12/17/2009 12 / 13 如果我们不备份改名而修改齿轮，再插入时就是下面样子： 这样的话，若你是对很多标准件库零件都做了同样的动作，那你 赶快把你的标准件库废了吧！不然的话，你会很烦的…… 标准件库瀑布菜单的修改权限： 若对国标库瀑布菜单修改，有几点规则： （1） 只能在瀑布菜单以外目录内：增加或删除、或变更、或修 改、或变更其顺序，方法为实行修改动作后同时修改目录内相应的 菜单文件“*mnu”的相关描述。 （2） 瀑布菜单只能删除或变更顺序，不能增加。即瀑布菜单选 项不能增加，但可删除或变更顺序；陈中富 12/17/2009 13 / 13 瀑布菜单以外目录内文件可修改。 瀑布菜单修改方法为：先在 D:\MONLibs\text\menus\ 之 menus 文件内的 *mnu、与 *aux 文件用记事本打开： 作：删除、或变更顺序之内容编辑，语法格式一定要符合规则。 然后再在 GBLib 文件夹内对相关文件变更或删除； 并修改其内的 *mnu 文件内容。语法一定要符合规则。 修改完毕后；特别注意的一点，不管作什么修改，完后一定要 运行文件生成器“pbc.exe” 。否则不会更新。 即：作了变动后必须运行文件生成器“pbc.exe”更新，否则无 反应。

creo0标准件库

Creo0标准件库。

Creo0标准件库是一款专为Creo Parametric软件用户设计的标准件库，它包含了丰富的标准零件和组件，可以帮助用户快速完成产品设计，提高设计效率，降低设计成本。本文档将介绍Creo0标准件库的安装和使用方法，帮助用户更好地利用这一强大的工具。

一、安装Creo0标准件库。

1. 下载标准件库安装包。

用户可以从官方网站或授权渠道下载Creo0标准件库的安装包，确保选择与自己使用的Creo Parametric软件版本相匹配的安装包。

2. 安装标准件库。

双击安装包，按照提示完成标准件库的安装。在安装过程中，用户可以选择安装路径和相关配置，根据自己的需求进行设置。

3. 配置Creo Parametric。

安装完成后，打开Creo Parametric软件，在选项中配置标准件库的路径，确保软件能够正确识别和加载标准件库中的零件和组件。

二、使用Creo0标准件库。

1. 导入标准件。

在进行产品设计时，用户可以直接从标准件库中导入所需的标准零件和组件，无需重复设计和绘制，节省大量时间和精力。

2. 修改和定制。 标准件库中的零件和组件可以根据实际需求进行修改和定制，比如改变尺寸、调整参数等，使其更好地适应产品设计的要求。

3. 管理和更新。

Creo0标准件库还提供了零件和组件的管理和更新功能，用户可以方便地查看和管理库中的零件，及时更新和添加新的标准件，保持标准件库的完整和最新。

三、注意事项。

1. 确保安装正确。

在安装标准件库时，务必选择与自己使用的Creo Parametric软件版本相匹配的安装包，以确保标准件库能够正常运行。

2. 注意文件路径。

在配置Creo Parametric软件时，要确保正确设置标准件库的路径，避免因路径错误导致软件无法识别和加载标准件库中的零件和组件。

3. 定期更新。

为了保持标准件库的完整和最新，建议用户定期进行库的更新，及时获取新的标准零件和组件，以满足不断变化的设计需求。

proe4.0国家标准件库安装的正确方法和详细过程

工欲善其事必先利其器，当你安装好了PTC_Pro_ENGINEER_Wildfire_4.0之后，你还是不能很好很顺畅的使用它来完成机械设备及机构的设计，要想完美发挥它的设计功能，还必须做好两件事：

1.下载proe4.0版的国家标准件库并安装它；

2.自制proe4.0版的模板文件;

3.一、 下载proe4.0版的国家标准件库及安装的正确方法和详细过程；

第一步、下载proe4.0版的国家标准件库；推荐下载网址/down?cid=972C077E6BC4EDAB8DEE59C3B883030F0212A5CA

(采用迅雷下载)

第二步、将压缩文件全部解压缩；这个网址下载的需要二次解压缩；第三步、把解压缩后的文件夹MONLibs复制到D盘根目录下；

第四步、打开文件夹MONLibs里的CONFIG.PRO文件；浏览并编辑该文件，使得与下列各项符合相一致；

template_solidpart D:\MONLibs\Template\Part.prt

template_designasm D:\MONLibs\Template\Assembly.asm

template_drawing D:\MONLibs\Template\A4H.drw

drawing_setup_file D:\MONLibs\Template\metric.dtl

pro_material_dir D:\MONLibs\Materials

pro_library_dir D:\MONLibs\

pro_catalog_dir D:\MONLibs\

PROTKDAT D:\MONLibs\protk.dat

!trail_dir D:\Work\trail

!pro_font_dir C:\WINNT\Fonts

然后保存CONFIG.PRO文件并关闭；

ProE常用零件和标准件库的创建和定制

————————————————————————

[概述]本教程将详细讲解如何在ProE特别是WildFire版本中如何创建自己的常用零件库和标准件库。使用零件库我们可以减少在我们日常工作中的重复劳动，并且可以减少人为的失误所带来的各种不可预料的设计缺陷。

在我们的实际工作中，难免会重复用到某一些零件或特征结构的，在每一次的使用都需要重新创建或者在硬盘上翻箱倒柜的搜索显然是一件浪费时间的做法，同时这样的做法也给用错零件或尺寸出错带来更大的风险。利用Pro/E的零件库功能其实可以进行有效的常用零件的管理，在需要的时候也可以非常方便的找到并载入不同的产品装配中去。

在这里我们先假定我们的所有的常用零件已经做好了。我们现在的目的是如何让ProE识别和找到我们的常用零件。要达到这个目的，我们需要进行零件库的创建和定制

1. 定制mnu文件

假设我们的part文件都放好了，按不同的零件放在了不同的子目中，比如battery，pulley等等，并且这些子目录都是在同一个目录下，比如这里我们是objlib这个目录。那么对于每一个目录，我们首先都需要创建一个同目录名的.menu文件。比如对于目录objlib，我们便需要在objlib目录下创建一个objlib.mnu文件。这个文件的作用就是用于在以后告诉ProE我这个目录里放了些啥。而对于objlib这个目录来说，他下面有一些不同类型零件的子目录，所以objlib.mnu这个文件的写法如下：（红色和蓝色部分为说明，不在objlib.mnu文件中）

Quote:

IceFai的常用零件库 零件库的名称或标题

# 零件库名称的分隔符
