教学活动：
1. 讲解汽车电工电子技术的基本概念和原理：
- 使用PPT展示汽车电工电子技术的基本概念和原理，包括电流、电压、电阻、电路等基础概念的介绍。
- 通过图示和实例解释电工电子技术在汽车中的应用，如点火系统、照明系统、充电系统等。
2. 演示电工电子技术的实际操作：
- 准备实验设备，如多用途电表、电路板、电线等。
- 指导学生进行基本的电路连接操作，如串联、并联电路的搭建。
- 演示如何使用多用途电表进行电流、电压、电阻的测量。
- 引导学生观察和记录实验现象，并对结果进行分析和解释。
3. 分析实际案例，让学生了解电工电子技术在汽车中的应用：
- 提供多个实际案例，如汽车启动系统故障、车灯亮度不足等问题。
- 分组讨论，让学生分析故障原因，并提出解决方案。
- 学生通过讨论和交流，增进对电工电子技术应用于汽车的理解。
4. 学生进行讨论，分享自己对汽车电气系统维护的看法和经验：
- 设定问题，如如何保养汽车电气系统、如何应对常见故障等。
- 学生进行小组讨论，分享自己的看法和经验。
- 鼓励学生积极提问和回答，促进互动和思维碰撞。
5. 总结讲解内容，布置课后作业：
- 对本节课的重点内容进行总结和回顾。
- 解答学生提出的问题，澄清疑惑。
- 布置课后作业，如阅读相关资料、完成实验报告、解答练习题等。
教学评价：
1. 课堂提问：通过提问学生对基本概念和原理的理解程度，帮助他们巩固知识。
2. 实验报告：评估学生的实际操作能力和问题解决能力，检验他们对电工电子技术的掌握情况。
3. 课后作业：检验学生对课堂内容的掌握程度，包括阅读理解、计算题、分析题等。
4. 期末考试：全面评估学生的学习成果，覆盖课程的各个方面。
教学资源：
1. 教材：选择与课程内容相符合的汽车电工电子技术基础教材，如《汽车电子技术导论》。
单元十三 电力电子技术基础（教案）
章节
名称 13.2晶闸管可控整流电路 学时
安排 2
教学
目标 了解掌握晶闸管可控整流电路的工作原理。
了解晶闸管的过电流、过电压保护原理。
了解晶闸管触发电路的工作原理。
重点
难点 晶闸管可控整流电路的工作原理。
了解晶闸管触发电路的工作原理。
参考
资料 1．《电子技术》，吕国泰主编，北京：高等教育出版社，第2版 2001年
2.《电力电子技术》浣喜明、姚为正 高等教育出版社，第3版2001年
考 核
与评价 1．考核与评定要坚持结果评价和过程评价相结合，定量评价和定性评价相结合，教师评价和学生自评、互评相结合，使考核与评价有利于激发学生的学习热情，促进学生的发展。
2．考核与评定要根据本课程的特点，改革单一考核方式，不仅关注学生对知识的理解、技能的掌握和能力的提高，还要重视规范操作、安全文明生产等职业素质的形成，以及节约能源、节省原材料与爱护工具设备、保护环境等意识与观念的树立。
备 注 （正文）
注：表格内黑体字格式为（黑体，小四号，1.25倍行距，居中） 13.2晶闸管可控整流电路
【教学过程】
组织教学：
1．检查出勤情况。
2．检查学生教材，习题册是否符合要求。
3．宣布上课。
引入新课：
1．可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。
2．通过实物演示及列举实例，让学生了解桥式整流电路的原理及应用，从而激发他们的学习兴趣。
讲授新课：
13.2晶闸管可控整流电路
13.2.1整流电路
可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。
13.2.1整流电路

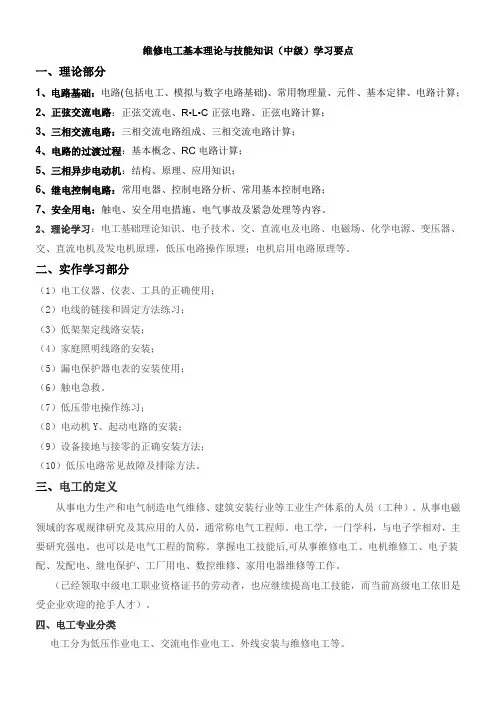

维修电工基本理论与技能知识（中级）学习要点
一、理论部分
1、电路基础：电路(包括电工、模拟与数字电路基础)、常用物理量、元件、基本定律、电路计算；
2、正弦交流电路：正弦交流电、R•L•C正弦电路、正弦电路计算；
3、三相交流电路：三相交流电路组成、三相交流电路计算；
4、电路的过渡过程：基本概念、RC电路计算；
5、三相异步电动机：结构、原理、应用知识；
6、继电控制电路：常用电器、控制电路分析、常用基本控制电路；
7、安全用电：触电、安全用电措施、电气事故及紧急处理等内容。
2、理论学习：电工基础理论知识、电子技术、交、直流电及电路、电磁场、化学电源、变压器、交、直流电机及发电机原理，低压电路操作原理；电机启用电路原理等。
二、实作学习部分
（1）电工仪器、仪表、工具的正确使用；
（2）电线的链接和固定方法练习；
（3）低架架定线路安装；
（4）家庭照明线路的安装；
（5）漏电保护器电表的安装使用；
（6）触电急救。
（7）低压带电操作练习；
（8）电动机Y、起动电路的安装；
（9）设备接地与接零的正确安装方法；
（10）低压电路常见故障及排除方法。
三、电工的定义
从事电力生产和电气制造电气维修、建筑安装行业等工业生产体系的人员（工种）。从事电磁领域的客观规律研究及其应用的人员，通常称电气工程师。电工学，一门学科，与电子学相对，主要研究强电。也可以是电气工程的简称。掌握电工技能后,可从事维修电工、电机维修工、电子装配、发配电、继电保护、工厂用电、数控维修、家用电器维修等工作。
（已经领取中级电工职业资格证书的劳动者，也应继续提高电工技能，而当前高级电工依旧是受企业欢迎的抢手人才）。
四、电工专业分类
电工分为低压作业电工、交流电作业电工、外线安装与维修电工等。
高级维修电工复习题
1.在电力电子装置中，电力晶体管一般工作在D状态。
A、放大 B、截止 C、饱和 D、开关
2. PLC可编程序控制器，依据负载情况不同，输出接口有A类型种。
(完整word版)电力电子技术教案
1 第 1、2 课时
课题：
电力电子技术绪论
教学目的和要求:
掌握电力电子技术等概念，了解电力电子技术的发展史以及电力电子技术的应用。
重点与难点:
掌握电力电子技术等相关概念
教学方法:
图片展示，应用介绍，结论分析。
预复习任务:
复习前期学过的《电工技术基础》等课程的相关知识。
1 什么是电力电子技术
1。1 电力电子与信息电子
信息电子技术——信息处理
电力电子技术—-电力变换
电子技术一般即指信息电子技术,广义而言，也包括电力电子技术。
电力电子技术—-使用电力电子器件对电能进行变换和控制的技术,即应用于电力领域的电子技术。目前电力电子器件均用半导体制成,故也称电力半导体器件。电力电子技术变换的“电力”,可大到数百MW甚至GW，也可小到数W甚至1W以下。
1.2 两大分支
电力电子器件制造技术
电力电子技术的基础，理论基础是半导体物理.
变流技术（电力电子器件应用技术）
用电力电子器件构成电力变换电路和对其进行控制的技术，以及构成电力电子装置和电力电子系统的技术.
电力电子技术的核心，理论基础是电路理论.
电力变换四大类：交流变直流、直流变交流、直流变直流、交流变交流
输出
输入 直流 交流
交流 整流 交流电力控制、变频、变相
直流 直流斩波 逆变
1。3 与相关学科的关系
电力电子学名称60年代出现。
与电子学（信息电子学）的关系
都分为器件和应用两大分支。
器件的材料、工艺基本相同，采用微电子技术。
应用的理论基础、分析方法、分析软件也基本相同。
信息电子电路的器件可工作在开关状态，也可工作在放大状态；电力电子电路的器件一般只工作在开关状态。
二者同根同源. (完整word版)电力电子技术教案
2 与电力学（电气工程)的关系
电力电子技术广泛用于电气工程中
高压直流输电、静止无功补偿、电力机车牵引、交直流电力传动、电解、电镀、电加热、高性能交直流电源
