电路故障分析总结归纳

如果电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电 压表没被短路，如果电流表有示数，说明电流表所在电路是通路，电路故障很 可能是某处短路。

一、 开路的判断

1、 如果电路中用电器不工作（常是灯不亮），且电路中无电流，贝U电路开路。

2、 具体到那一部分开路，有两种判断方式：

① 把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压） 则电压表两接线柱之间的电路开路（电源除外）；

② 把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当 时与电流表并联的部分断开了。（适用于多用电器串联电路）

二、 短路的判断

1、 串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正 常工作，则不能正常工作的部分短路。

2、 把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用 电器两端的电压为零，则此用电器短路。

※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主 要判断方法：

症状” 1用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电 器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该 用电器被精品文档

收集于网络，如有侵权请联系管理员删除

短路了

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断

路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

症状”2电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；

（2）电压表的两接线柱间被短路。

症状” 3电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。

（2） 电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动

（如有电压表串联在电路中）。

电路故障分析与维修

电路故障是我们在日常生活中常常会遇到的问题之一。当电路发生故障时，我们会感到困惑和无助。本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。

一、电路故障的常见原因

1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。

2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。

3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。

4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。

二、故障分析的方法

1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。可以根据这些现象来确定电路可能存在的故障点。

2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。

3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。 三、电路的维修技巧

1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。

2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。

3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。

4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。

总结：

电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。

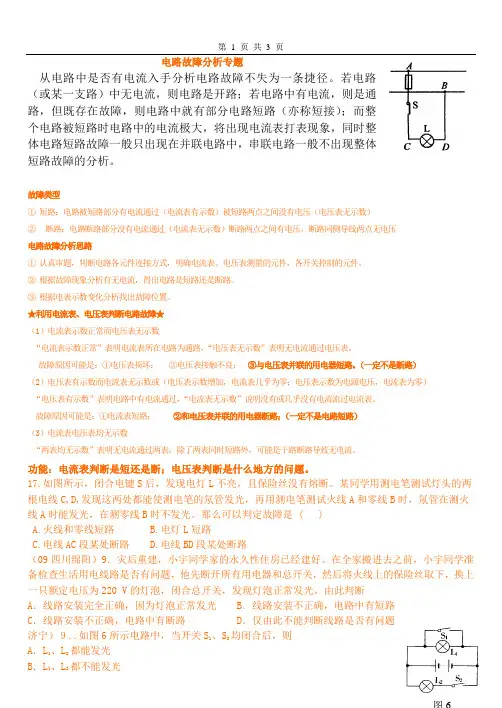

第 1 页 共 3 页

电路故障分析专题

从电路中是否有电流入手分析电路故障不失为一条捷径。若电路（或某一支路）中无电流，则电路是开路；若电路中有电流，则是通路，但既存在故障，则电路中就有部分电路短路（亦称短接）；而整个电路被短路时电路中的电流极大，将出现电流表打表现象，同时整体电路短路故障一般只出现在并联电路中，串联电路一般不出现整体短路故障的分析。

故障类型

① 短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）

② 断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压

电路故障分析思路

① 认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。

② 根据故障现象分析有无电流，得出电路是短路还是断路。

③ 根据电表示数变化分析找出故障位置。

★利用电流表、电压表判断电路故障★

（1）电流表示数正常而电压表无示数

“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。

故障原因可能是：①电压表损坏； ②电压表接触不良； ③与电压表并联的用电器短路。（一定不是断路）

（2）电压表有示数而电流表无示数或（电压表示数增加，电流表几乎为零；电压表示数为电源电压，电流表为零）

“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。

故障原因可能是：①电流表短路； ②和电压表并联的用电器断路；（一定不是电路短路）

（3）电流表电压表均无示数

“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。

功能：电流表判断是短还是断；电压表判断是什么地方的问题。

17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )

电路分析知识点总结

电路分析知识点总结

电路由电源、电键、用电器、导线等元件组成。要使电路中有持续电流，电路中必须有电源，且电路应闭合的。以下是电路分析知识点总结，欢迎阅读。

一、电流的规律：

(1)串联电路：i=i1+i2;

(2)并联电路：i=i1+i2

二、电路的状态：通路、开路、短路

1.定义：(1)通路：处处接通的电路;(2)开路：断开的.电路;(3)短路：将导线直接连接在用电器或电源两端的电路。

2.正确理解通路、开路和短路

三、电路的基本连接方式：串联电路、并联电路

四、电路图(统一符号、横平竖直、简洁美观)

五、电工材料：导体、绝缘体

1. 导体

(1) 定义：容易导电的物体;(2)导体导电的原因：导体中有自由移动的电荷;

2. 绝缘体

(1)定义：不容易导电的物体;(2)原因：缺少自由移动的电荷

六、电流的形成

1.电流是电荷定向移动形成的;

2.形成电流的电荷有：正电荷、负电荷。酸碱盐的水溶液中是正负离子，金属导体中是自由电子。

七.电流的方向

1.规定：正电荷定向移动的方向为电流的方向;

2.电流的方向跟负电荷定向移动的方向相反;

3.在电源外部，电流的方向是从电源的正极流向负极。

八、电流的效应：热效应、化学效应、磁效应 九、电流的大小：i=q/t

十、电流的测量

1.单位及其换算：主单位安(a)，常用单位毫安(ma)、微安(μa)

2.测量工具及其使用方法：(1)电流表;(2)量程;(3)读数方法(4)电流表的使用规则。
