等臂杠杆夹具设计

  • 格式：doc
  • 大小：799.00 KB
  • 文档页数：18

0 目录 引言 第1章 等臂杠杆加工工艺规程设设计 .......................................................... 1

1.1零件分析 ............................................................................................................... 1 1.1.1零件的作用 ................................................................................................................ 1

1.1.2等臂杠杆的主要加工表面及技术要求 .............................................................. 1

1.2工艺规程的设计 ............................................................................................................. 1

1.2.1确定毛坯的制造形式 ............................................................................................... 1

1.2.2 等臂杠杆机械加工定位基准的选择 .................................................................. 2

1.2.3等臂杠杆的机械加工工艺过程 ............................................................................ 2

第2章 等臂杠杆加工2510mmmm、孔夹具设计 ....................................... 4

2.1 加工2510mmmm、孔夹具设计 .............................................................................. 4

2.1.2定位误差分析 .......................................................................................................... 4

2.1.3切削参数和机动时间的计算与夹紧力分析 ..................................................... 5

2.2钻套、衬套、钻模板及夹具体设计 ........................................................................... 9

2.2.1钻套、衬套设计 ........................................................................................................ 9

2.2.2钻模板及夹具体设计 ............................................................................................. 12

2.3夹具精度分析 .................................................................................................................. 12

2.4本章小结 ........................................................................................................................... 14

结论 .............................................................................................................................................. 15

参考文献 ................................................................................................................................... 16

附件I 机械加工工艺过程卡 ..................................................................................... 17

附件II 机械加工工序卡片 .......................................................................................... 18 1

引言 机械的加工工艺及夹具的设计是在完成了大学的全部课程之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。机械加工工艺是实现产品设计，保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。同时，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。所以机械的加工工艺及夹具设计对即将进入工厂的机械类毕业生来说很有必要。 在夹具设计过程中，通常是解决如下问题：表面加工方法的确定、定位基准及定位方法的选择、夹紧机构的选择、夹具各零件的布置、加工精度的保证等。一个好的夹具是将这些问题很好的协调好的一个统一整体，在此次的夹具设计也正是向着这个目标靠近的。 2

第1章 等臂杠杆加工工艺规程设计 1.1零件分析 1.1.1零件的作用 题目给出的零件是杠杆。它的主要的作用是用来支承、固定的，要求零件的配合要符合要求。 1.1.2等臂杠杆的主要加工表面及技术要求 如图1-1所示，等臂杠杆的主要加工表面有：40mm圆两端面、30mm

凸台表

面、25mm、10mm、8mm孔等，主要技术要求为：

1.由40mm圆及30mm宽凸台组成的上端面表面粗糙度为6.3aRm,40mm

外圆下端面表面粗糙度为3.2aRm，两平面位置为00.04654mm。 2．两个30mm凸台表面粗糙度为6.3aRm，与40mm外圆下端面位置分

别为0.1204mm、0.3058mm，两凸台厚为15mm。 3.25mm孔尺寸为0.052025mm，表面粗糙度为1.6aRm，并且后续各 孔对其轴线将有位置和平行度要求，即都以其为设计基准。 4.10mm孔尺寸为0.015010mm，表面粗糙度为3.2aRm，与其轴线与25mm孔轴线的平行度为0.1mm。

5.两个8mm孔尺寸为0.01508mm，孔轴线与25mm孔轴线距840.2mm，平行度分别为0.15mm、0.1mm。

图1-1 等臂杠杆零件图 1.2工艺规程的设计 1.2.1确定毛坯的制造形式。 零件的材料HT200。考虑到零件在工作中处于润滑状态，采用润滑效果较 3

好的铸铁。由于年产量为2000件，达到中批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。又由于零件的对称特性，故采取两件铸造在一起的方法，便于铸造和加工工艺过程，而且还可以提高生产率。 1.2.2 等臂杠杆机械加工定位基准的选择 （1）粗基准的选择： 由于表面粗糙度为3.2aRm的大外圆端面是其他三个平面的设计基准，加工精度要求较高，且表面粗糙度为6.3aRm的另一端面切削面积较大，为保证此平面切削量的均匀，所以选用表面粗糙度要求为6.3aRm的外圆端面作为粗基准，先加工要求表面粗糙度为3.2aRm的表面，在后续各面的加工过程中以它为定位精基准，满足了精基准中基准重合原则。 （2）精基准的选择 为减小加工的误差，在各工序中应尽量满足基准重合的原则，即定位基准与设计精准重合，以消除基准不重合误差。所以30mm凸台平面加工时应以表面粗糙度为3.2aRm的大外圆端面为主要定位面，两个8mm孔的加工应以25mm的大孔内表面为主要定位面。

1.2.3等臂杠杆的机械加工工艺过程 (1) 等臂杠杆机械加工工艺过程的拟定： ① 等臂杠杆四个平面：粗铣→半精铣→精铣 ② 等臂杠杆25mm大孔：扩孔→铰孔→精铰 ③ 等臂杠杆10mm小孔：钻孔→铰孔→精铰 ④ 等臂杠杆8mm小孔：钻孔→铰孔→精铰 ⑤ 检验 ⑥ 去毛刺 (2) 等臂杠杆机械加工的主要工序： 等臂杠杆加工生产线共 6道工序，表1-1为其主要加工工序。 表1-1 工序号 工序名称 工序简图 设备

1 铣两平面 立式 铣床

合集下载

等臂杠杆设计

等臂杠杆设计


Байду номын сангаас加工表面
基本尺寸
加工余量等级 G
加工余量数值 4
说明 加工上下底面
Ф 40mm 的上下 40 平台 宽度 30mm 的 30 平台 Ø30mm 的凸台 30 上下面 Φ 10 (H7)孔 Φ 8（H7）孔 Φ 25（H9）孔 10 8 25
H
3
加工上表面
H
3
凸台上下面
H H G
3 3 4
加工内孔 加工内孔 加工内孔
3
西南石油大学课程设计
3 工艺设计
3.1 确定生产类型
通过实体计算，毛坯重量为五千克 生产纲领：4000~5000 件/年（中批或大批生产） 生产条件：中等及以上规模工厂，每日两班
3.2 选择毛坯制造方式
零件的材料 HT200。考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸 铁。由于年产量为 4000~5000 件，达到大批生产的水平，而且零件的轮廓尺寸不大， 铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。又 由于零件的对称特性，故采取两件铸造在一起的方法，便于铸造和加工工艺过程，而 且还可以提高生产率。 查参考文献（机械加工工艺简明手册）得： 各加工表面表面总余量(mm) 表 3.1
3.4.3 确定工艺路线
3.4.3.1 工艺路线方案一 铸造 时效 涂底漆 工序Ⅰ：粗精铣宽度为Ф 40mm 的上下平台和宽度为 30mm 的平台。 工序Ⅱ：粗精铣宽度为Φ 30mm 的凸台表面。 工序Ⅲ：钻孔Ф 25（H9）使尺寸达到Ф 23mm。 工序Ⅳ：扩孔钻钻孔Ф 25(H9)使尺寸达到Ф 24.8mm。 工序Ⅴ：铰孔Ф 25（H9）使尺寸达到Ф 25(H9)。 工序Ⅵ：钻Φ 10（H7）的内孔使尺寸达到 9.8mm。 工序Ⅶ：扩Φ 10(H7)内孔使尺寸达到 9.96mm。 工序Ⅷ：精铰Φ 10（H7）内孔使尺寸达到Φ 10（H7）mm。 工序Ⅸ：钻、扩、精铰 2×Φ 8（H7）小孔使尺寸达到Φ 8（H7） 。
等臂杠杆课程设计

等臂杠杆课程设计

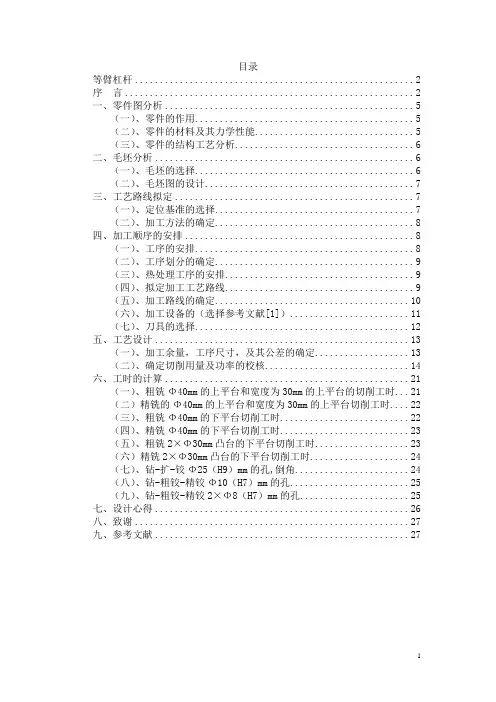

目录等臂杠杆 (2)序言 (2)一、零件图分析 (5)（一）、零件的作用 (5)（二）、零件的材料及其力学性能 (5)（三）、零件的结构工艺分析 (6)二、毛坯分析 (6)（一）、毛坯的选择 (6)（二）、毛坯图的设计 (7)三、工艺路线拟定 (7)（一）、定位基准的选择 (7)（二）、加工方法的确定 (8)四、加工顺序的安排 (8)（一）、工序的安排 (8)（二）、工序划分的确定 (9)（三）、热处理工序的安排 (9)（四）、拟定加工工艺路线 (9)（五）、加工路线的确定 (10)（六）、加工设备的（选择参考文献[1]） (11)（七）、刀具的选择 (12)五、工艺设计 (13)（一）、加工余量，工序尺寸，及其公差的确定 (13)（二）、确定切削用量及功率的校核 (14)六、工时的计算 (21)（一）、粗铣Φ40mm的上平台和宽度为30mm的上平台的切削工时 (21)（二）精铣的Φ40mm的上平台和宽度为30mm的上平台切削工时 (22)（三）、粗铣Φ40mm的下平台切削工时 (22)（四）、精铣Φ40mm的下平台切削工时 (23)（五）、粗铣2×Φ30mm凸台的下平台切削工时 (23)（六）精铣2×Φ30mm凸台的下平台切削工时 (24)（七）、钻-扩-铰Φ25（H9）mm的孔,倒角 (24)（八）、钻-粗铰-精铰Φ10（H7）mm的孔 (25)（九）、钻-粗铰-精铰2×Φ8（H7）mm的孔 (25)七、设计心得 (26)八、致谢 (27)九、参考文献 (27)等臂杠杆序言机械制造工艺学课程设计是在我们学完了四年的全部基础课、技术基础课以及大部分专业之后进行的。
