课时跟踪检测（八） 电阻定律
1．若常温下的超导体研制成功，它适于做( )
A．保险丝 B．输电线
C．电炉丝 D．电阻温度计
解析：选B 超导体电阻为零，不能产热可用来做输电线。
2．导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是( )
A．横截面积一定，电阻与导体的长度成正比
B．长度一定，电阻与导体的横截面积成正比
C．电压一定，电阻与通过导体的电流成正比
D．电流一定，电阻与导体两端的电压成反比
解析：选A 电阻是导体本身的一种性质，对于同一导体，温度不变时，电阻一般不
变，与导体两端的电压和通过导体的电流无关，故C、D错误，由电阻定律可知，A正确，
B错误。
3．关于电阻和电阻率的说法中，正确的是( )
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻

B．由R＝UI可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．金属材料的电阻率一般随温度的升高而增大
D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一
解析：选C 导体对电流的阻碍作用叫做导体的电阻，电阻是导体本身的属性，与是
否通有电流和是否加电压无关，选项A、B错误；金属材料的电阻率一般随温度的升高而增
大，选项C正确；将一根导线等分为二，则半根导线的电阻是原来的二分之一，而电阻率
不变，选项D错误。

4．一根粗细均匀的镍铬丝的横截面的直径为d，电阻是R，把它拉制成直径是d10的均
匀细丝后，它的电阻变成( )
A.11 000R B．10 000R

C.1100R D．100R
解析：选B 镍铬丝的横截面的直径为d，横截面积为S1＝14πd2，由数学知识得知，直
径是d10后横截面积是S2＝1100S1，由于镍铬丝的体积不变，长度变为原来的100倍，根据电
阻定律R＝ρlS得到，电阻是原来的10 000倍，即为10 000R。
5.如图1所示，厚薄均匀的矩形金属薄片边长ab＝10 cm，bc＝5 cm，当将A与B接入
电压为U的电路中时，电流为1 A；若将C与D接入电压为U的电路中，则电流为( )

图1
A．4 A B．2 A

C.12A D.14A
解析：选A 设将A与B连入电路时，电阻为R1，C与D连入电路时，电阻为R2，
金属片厚度为h。

由电阻定律R＝ρlS得R1＝ρabbc·h，R2＝ρbcab·h

所以R1∶R2＝4∶1，故由I＝UR得电流之比I1∶I2＝R2∶R1，所以I2＝4I1＝4 A。
6．(2015·安徽高考)一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内
单位体积自由电子数为n，电子的质量为m、电荷量为e。在棒两端加上恒定的电压时，棒
内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为( )

图2
A.mv22eL B.mv2Sne
C．ρnev D.ρevSL
解析：选C 由电流定义可知：I＝qt＝nvtSet＝neSv，
由欧姆定律可得：U＝IR＝neSv·ρLS＝ρneLv，
又E＝UL，故E＝ρnev，选项C正确。

7．白炽灯的灯丝是由钨制成的，下列说法中正确的是( )
A．由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体，故两种情况下
电阻相同
B．白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻
C．白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻
D．条件不足，不能确定
解析：选B 白炽灯的灯丝为金属，所以电阻率随温度的升高而增大，正常工作时温
度高于不工作时的温度，所以工作时的电阻大于不工作时的电阻，B对。
8．两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度
方向电势的变化如图3所示，则A和B导线的横截面积之比为( )

图 3
A．2∶3 B．1∶3
C．1∶2 D．3∶1
解析：选B 由图像可知两导线电压降分别为UA＝6 V，UB＝4 V；由于它们串联，则

3RB＝2RA；由电阻定律可知RARB＝LASBLBSA，得SASB＝13，选项B正确。

9．一段长为a、宽为b、高为c(a＞b＞c)的导体，将其中的两个对立面接入电路时，最
大阻值为R，则最小阻值为( )

A.c2Ra2 B.c2Rab C.a2Rbc D．R
解析：选A 根据电阻定律，将面积最小、相距最远的两个对立面接入电路时电阻最
大，由题设可知，以b、c为邻边的面积最小，两个对立面相距最远，电阻为R＝ρabc；将面
积最大、相距最近的两个对立面接入电路时电阻最小，由题设可知，以a、b为邻边的面积
最大，两个对立面相距最近，电阻为R′＝ρcab，两式相比得R′＝c2Ra2。故选项A正确。
10．某个由导电介质制成的电阻截面如图4所示。导电介质的电阻率为ρ，制成内、外
半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入
导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成
为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，
你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。
根据你的判断，R的合理表达式应为( )
图4
A．R＝ρb＋a2πab B．R＝ρb－a2πab
C．R＝ρab2πb－a D．R＝ρab2πb＋a
解析：选B 对于A和B选项，等式左边的单位是Ω，右边的单位是Ω，单位是合理
的，然后将b＝a代入，对于选项A得到R≠0，对于选项B得到R＝0，因为电阻是很薄的
一层，电阻应该很小，故A错误，故B正确；对于选项C和D，等式左边的单位是Ω，右
边的单位是Ω·m2，左右两边单位不同，则此式不合理，故C、D错误。
11.在相距40 km的A、B两地架两条输电线，电阻共为800 Ω，如果在A、B间的某处
发生短路，如图5所示，这时接在A处的电压表示数为10 V，电流表的示数为40 mA，求
发生短路处距A处有多远？

图5
解析：设发生短路处离A处的距离为x，据题意知，A、B两地间的距离l＝40 km，电
压表的示数U＝10 V，电流表的示数I＝40 mA＝40×10－3 A，R总＝800 Ω。

根据欧姆定律I＝UR可得：A端到短路处的两根输电线的电阻Rx＝UI＝1040×10－3 Ω＝250
Ω，①
根据电阻定律可知：Rx＝ρ2xS，②
A、B两地输电线的电阻为R总＝ρ2lS，③
由②③得RxR总＝xl，④
解得x＝RxR总l＝250800×40 km＝12.5 km。
答案：12.5 km
12．材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt)，其中α称为电阻温度系数，ρ
0

是材料在t＝0 ℃时的电阻率。在一定的温度范围内α是与温度无关的常量。金属的电阻一

般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数。
利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变
化的电阻。已知：在0 ℃时，铜的电阻率为1.7×10－8 Ω·m，碳的电阻率为3.5×10－5 Ω·m；
在0 ℃附近，铜的电阻温度系数为3.9×10－3 ℃－1，碳的电阻温度系数为－5.0×10－4℃－1。
将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体，要求其电阻在0 ℃附近不随温度变
化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)。
解析：设所需碳棒的长度为L1，电阻率为ρ1，电阻温度系数为α1；铜棒的长度为L2，
电阻率为ρ2，电阻温度系数为α2。根据题意有ρ1＝ρ10(1＋α1t)，ρ2＝ρ20(1＋α2t)
式中ρ10、ρ20分别为碳和铜在0 ℃时的电阻率。
设碳棒的电阻为R1，铜棒的电阻为R2，有

R1＝ρ1L1S，R2＝ρ2L2S
式中S为碳棒与铜棒的横截面积。
碳棒与铜棒连接成的导体的总电阻和总长度分别为
R＝R1＋R2，L0＝L1＋L2
式中L0＝1.0 m
联立以上各式解得

R＝ρ10L1S＋ρ20L2S＋ρ10α1L1＋ρ20α2L2St
要使R不随t变化，上式中t的系数必须为零，即
ρ10α1L1＋ρ20α
2L2
＝0

又L0＝L1＋L2，

解得L1＝ρ20α2ρ20α2－ρ10α1L0
代入数据得L1＝3.8×10－3 m。
答案：3.8×10－3 m

合集下载

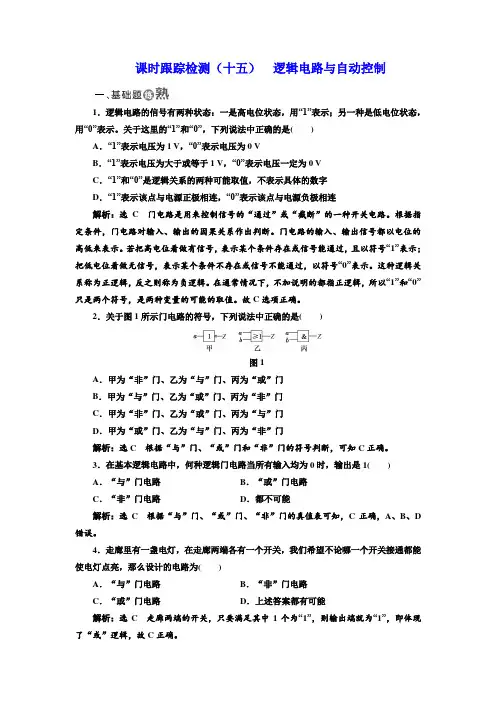

2017-2018学年高中物理鲁科版选修3-1课时跟踪检测：(十五) 逻辑电路与自动控制

2017-2018学年高中物理鲁科版选修3-1课时跟踪检测：(十五) 逻辑电路与自动控制

课时跟踪检测（十五）逻辑电路与自动控制1．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示。

关于这里的“1”和“0”，下列说法中正确的是()A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连解析：选C门电路是用来控制信号的“通过”或“截断”的一种开关电路。

根据指定条件，门电路对输入、输出的因果关系作出判断。

门电路的输入、输出信号都以电位的高低来表示。

若把高电位看做有信号，表示某个条件存在或信号能通过，且以符号“1”表示；把低电位看做无信号，表示某个条件不存在或信号不能通过，以符号“0”表示。

这种逻辑关系称为正逻辑，反之则称为负逻辑。

在通常情况下，不加说明的都指正逻辑，所以“1”和“0”只是两个符号，是两种变量的可能的取值。

故C选项正确。

2．关于图1所示门电路的符号，下列说法中正确的是()图1A．甲为“非”门、乙为“与”门、丙为“或”门B．甲为“与”门、乙为“或”门、丙为“非”门C．甲为“非”门、乙为“或”门、丙为“与”门D．甲为“或”门、乙为“与”门、丙为“非”门解析：选C根据“与”门、“或”门和“非”门的符号判断，可知C正确。

3．在基本逻辑电路中，何种逻辑门电路当所有输入均为0时，输出是1()A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能解析：选C根据“与”门、“或”门、“非”门的真值表可知，C正确，A、B、D 错误。

4．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能解析：选C走廊两端的开关，只要满足其中1个为“1”，则输出端就为“1”，即体现了“或”逻辑，故C正确。

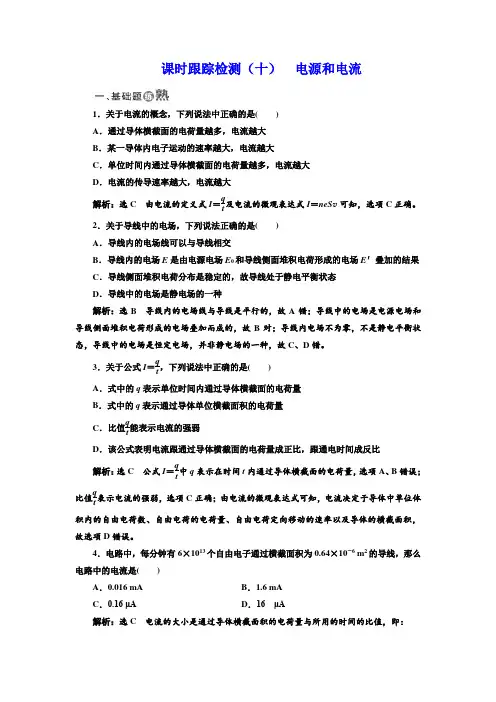

2017-2018学年高中物理选修3-1浙江专版：课时跟踪检测
